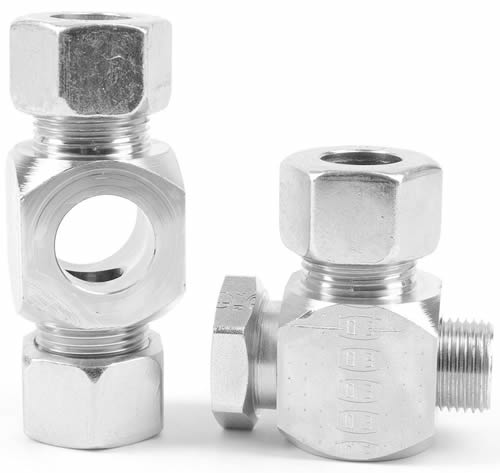

Parker EO DIN Banjo fittings標準鉸接連接式管接頭
Parker EO DIN Banjo fittings

Parker EO DIN 標準鉸接連接式管接頭的主要功能是可以連接不同數量的硬管或軟管。Parker EO DIN標準管接頭的廣泛范圍包括采用新一代無六價鉻鍍鋅表面處理方式的碳鋼和不銹鋼材質可選。EODIN標準鉸接連接式管接頭的主要功能是可以連接不同數量的硬管或軟管。Parker EO DIN標準鉸接連接式管接頭的廣泛范圍，包括WH-M-KDS，TH-R，以及DSVW-R，都可選擇采用新一代無六價鉻鍍鋅表面處理方式的碳鋼和不銹鋼材質。這些管接頭可以選擇帶漸進式卡套(EO-PSR 或者 DPR) 或者彈性密封卡套(EO-2) ，具體選擇應該取決于專門的應用。

Parker EO DIN Banjo fittings標準鉸接連接式管接頭
Parker EO DIN Banjo fittings

鉸接連接式管接頭適用市場：

- 汽車行業
- 安防系統
- 能源行業
- 環境控制
- 工業領域
- 基礎建設
- 機床
- 物料搬運
- 行走機械
- 石油和天然氣
- 電力行業
- 過程控制
- 交通運輸
- 水處理

鉸接連接式管接頭應用領域：
適用于一般的液壓系統領域。

鉸接連接式管接頭特征/優勢：

- 優良的耐腐蝕性能：一般而言，新一代無六價鉻鍍鋅表面處理方式針對依照德國工業標準DIN50021/ISO9227 鹽霧試驗，提供產品超過500個小時而不產生白銹的耐腐蝕性能。這種特質大大地延長了管接頭的使用壽命。

- 不銹鋼材質表面：相比碳鋼而言，針對腐蝕性介質和環境影響，不銹鋼管接頭有著優良的耐腐蝕性能，同時有著更好的高溫耐腐蝕性能。這些產品特征大大地擴展了管接頭的應用范圍。

- 耐壓性能：因為EODIN標準鉸接連接式管接頭有著壓力等級高達400 bar 的重型 (S系列) 和壓力等級高達315 bar 的輕型 (L系列) 可選，所以這種接頭可以被應用于廣泛的應用領域。

鉸接連接式管接頭性能特點

連接 1 管道外徑 (MM) 06-42
連接 2 管道外徑 (MM) 06-42
連接 1 樣式 EO 24° 錐
連接 2 樣式 BSPP外螺紋帶金屬密封圈，BSPP外螺紋帶彈性密封，公制外螺紋帶金屬密封圈，公制外螺紋帶彈性密封圈，EO24°錐，BSPP外螺紋帶金屬密封圈，BSPP外螺紋帶彈性密封圈
形狀 鉸接彎頭，鉸接三通，鉸接彎頭帶BSPP外螺紋，鉸接彎頭帶公制外螺紋，低壓鉸接彎頭
連接尺寸 G 1/8 至 G 1 1/2; M 08x1.0 至 M48x2.0
系列 特輕系列，輕系列，重系列
連接 3 樣式 BSPP外螺紋帶金屬密封圈，BSPP外螺紋帶彈性密封圈，公制外螺紋帶金屬密封圈，公制外螺紋帶彈性密封圈
預裝選配附件 na,預裝EO-PSR卡套及螺母，預裝EO-2功能螺母，預裝EO-DPR卡套及螺母
配件材料 無六價鉻鍍鋅，不銹鋼

鉸接連接式管接頭產品資料
COMPLIANCE, CERTIFICATIONS, & SAFETY

ABS Certificate HN-2096093-X0001 for Manufacturing Assessment
Bureau Veritas Certificate for Ermeto Original product range
CSS Approval No. HB 17T00022 for EO, EO-2 and EO2-FORM Fittings
CSS China Classification Society Approval
DNV GL Certificate TA00000TA for EO-DPR, EO-PSR, EO-2, EO2-FORM
DVGW DG-4502AR0945 for EO-2
Germanischer Lloyd 47117-03 HH for EO2-FORM
REACH HPDE Declaration--July 2017
Russian Maritime Register of Shipping Certificate for fittings
