Parker's Phastite permanent compression fitting
Phastite Tube Connectors _ Phastite系列永久性推入式接頭
Parker's Phastite permanent compression fitting
Parker Phastite Series Permanent Ferrule Less Tube Fittings

Phastite系列永久性推入式接頭。派克 Phastite系列永久性推入式接頭能夠為管件安裝提供快速、方便、簡潔的永久連接。相比于焊接所耗費的大量時間，Phastite系列產品能夠在安裝過程中節省大量安裝成本。Parker派克精密儀表接頭廣泛用于過程控制、電力、石化和天然氣 等行業，為液體、氣體和化學品系統連接提供解決方案。 派克始終堅持為客戶設計和制造穩定、可靠、高品質的儀表 接頭，所有產品的工作壓力都符合ANSI B31.3.標準。Parker's Phastite permanent compression fitting offers an extremely quick, easy and simple way of permanently connecting tube. When considering how much time it takes to weld tubing, Phastite? delivers a huge reduction in total installation cost.

Phastite 接頭(Catalog 4235-PH) Phastite Tube Connectors - 可應用于焊接系統 - 安裝過程簡便，無需專業人員安裝，結構保證無失效安裝，安裝后可形成高度密封連接 - 氦檢漏率<1×10-9 std.atm-cc/sec - 安裝時間只需幾秒鐘，有效降低人工成本 - 接頭無散件，出廠前提供預安裝 - 永久性推入式接頭，承壓達20,000PSI (13 79bar)

Phastite Tube Connectors接頭的詳細描述：Phastite接頭(Catalog 4235-PH)

可應用于焊接系統
- 安裝過程簡便，無需專業人員安裝，結構保證無失效安裝，安裝后可形成高度密封連接
- 氦檢漏率<1×10-9 std.atm-cc/sec
- 安裝時間只需幾秒鐘，有效降低人工成本
- 接頭無散件，出廠前提供預安裝
- 永久性推入式接頭，承壓達20,000PSI (13 79bar)

替代焊接接頭。 優點：
1.安裝方便，大量節省時間和人工，提高施工速度，加快工程進度。
2.安裝過程中不產生火花，用于防爆場合管路的連接

Parker's Phastite permanent compression fitting
Phastite Tube Connectors _ Phastite系列永久性推入式接頭

【Phastite Tube Connectors產品簡介】

尺寸：1/4“-1“
高工作壓力：20000 psig
零泄漏
代替焊接，用于空間狹小、不能動火等特殊場合
材質：316 SS

【Phastite Tube Connectors詳細說明】

Phastite接頭
尺寸：1/4"-1"
高工作壓力：20000 psig
零泄漏
代替焊接，用于空間狹小、不能動火等特殊場合
材質：316 SS

無需焊接也可實現管道永久連接 － PHASTITE 管道接頭
Phastite Tube Connectors

Parker 提供一款設計獨特的管接頭，能夠顯著節約工業設備（包括流體設備）制造商的成本。這款新型接頭采用簡單的壓配式安裝，可永久連接以 20,000 PSI / 1,379 bar 運行的流體系統。 系統制造商要得到永久連接并維持高壓，或者使用焊接式接頭，或者使用“錐體與螺紋式”式接頭，安裝起來不但費時，而且不經濟。 相比這些產品，Parker 測試設備分部估計，新型 Phastite 接頭可以降低安裝成本 90% 或更多。

Phastite 采用壓縮裝配原理，使用新型的齒形構造來實現密封。 接頭為一體式組件。 連接時，只需插入管，然后將管環沿接頭體按到底就可以了。 該操作借助于簡單的手持式液壓工具，幾秒內即可完成。 工具無需特別的使用技巧，確保用戶一次即可連接好。

這種裝配方法與焊接連接方法形成了鮮明的對比，焊接連接需要沿管道圓周進行 360 度焊接，這需要焊接技巧、耗材、昂貴設備，并且耗時 10 分鐘。 此外，將管尾加工成錐面和螺紋，然后用專用螺絲連接的方法同樣需要技巧和時間（30 分鐘或更長）。 在許多應用中，還需要通過染色滲透法或 x- 射線檢測法對焊縫質量進行檢測，這個步驟又使安裝過程的成本顯著增加。

Phastite 接頭采用獨特的密封系統，一個環沿著一個斜面體滑動，途中將許多環狀型材壓縮到管中。 在短促滑動距離結束時，會出現一個垂直面確保正確裝配。

與焊接和螺紋連接相比，Phastite 裝配要快得多，而且整個過程無需特別的技術，節約了工業系統構造中的一項主要成本。 自動化加工所帶來的高度控制也確保了用戶的一次準確組裝。 而焊接和螺紋連接則不然，許多用戶都想要返工幾次才放心。 當取代焊接連接時，Phastite 接頭也免除了“動火許可” (hot work permit) 需求 － 許多企業所面臨的另一項重要設備制造成本。

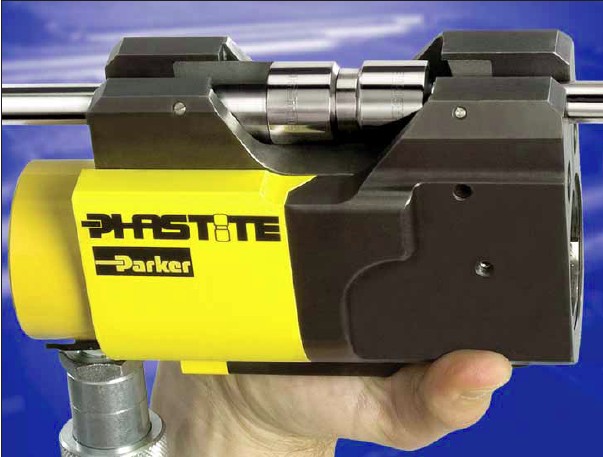

裝配工具是包裝中的重要部分，Parker 測試設備分部已經開發出一款新穎的液壓工具，與軟飲料罐差不多大，特有一個平的工作邊，能夠在受限空間內安裝管件，例如正對著面板。 驅動工具的小型泵可以扛在肩上，為操作員的移動提供了更大靈活性。 工具的 成本不高于焊接和錐面螺紋連接所需的設備成本。

Phastite is a breakthrough in tube connection systems; its innovative design concept eliminates the costly requirement of welding and combines quick installation with a signal assembly process achieving a tube connector that can be used in applications up to 20,000 psi/1380 bar. Developed in a range of standard and corrosion resistant alloys to cope with the most demanding environments, from subsea exploration in the north sea to natural gas drilling in Kazakhstan. Phastite? meets all the relevant performance and functional requirements of industry standards, including pressure containment to a safety factor of a minimum of 4:1, proven by actual tubing burst tests. Throughout the development of Phastite?, product performance and integrity were paramount. A rigorous testing program including Thermal Cycling, Shock, Vibration, Helium Leak, Gas Tight and Hydrostatic testing has been completed.

Markets:
- Oil and Gas Offshore
- Oil and Gas Onshore
- Petrochemical
- Chemical

Features/Benefits:
- Reduced Installation Costs
- Simple assembly process
- No need to re-make or re-test
- No welding required
- Reduced tubing costs
- Weight reduction
- No loose parts
- Simple make-up
- Vibration tolerant
- No need for hot work

Applications:
- Instrumentation lines
- Hydraulic power units
- Chemical injecttion skids

Performance Characteristics
Certificates Lloyd’s Register Type Approval, TUV
Connection Type Permanent
Maximum Working Pressure (psi) 20000
Maximum Working Pressure (bar) 1379
Industry Applications Hydraulic Power Unit, Top Side Umbilical Termination Unit, Remote Operated Vehicle, Space Shuttle, Semiconductor, Chemical Injection Skid
Maximum Tube O.D (mm) 25mm
Maximum Tube O.D (inch) 1"
Assembly Time <2 Minutes
Special Tool Required YES
Meets Industry Standards ISO 19879
Maximum Working Temperature (C) 175°C
Maximum Working Temperature (F) 347°F
Minimum Working Temperature (C) -50°C
Minimum Working Temperature (F) -58°F
Fitting Type Tube-to-Tube

Phastite fittings offered a high-pressure connection system that slid over the tubing, and is capable of being compressed onto thick wall (or thin wall) tubing using a portable hydraulic tool.

Compliance, Certifications, & Safety

ECert 73767 Jan 2011 14001 1-9KFZ95 CC

Literature and Reference Materials

- Connector & Tubing Solutions Technical Guide
- PHastite BP Bruce Application Story
- Phastite Brochure
- Phastite Tube Connectors - CAT/4235-PH
