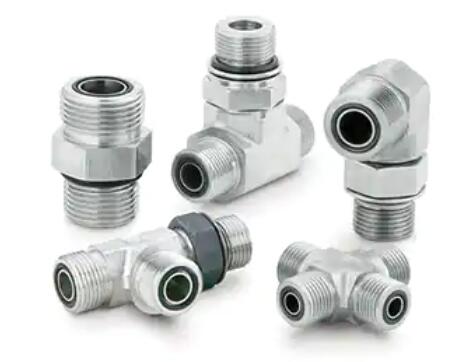

Parker O-Lok（Seal-Lok）接頭
【產品簡介】

Parker派克O-Lok接頭

Parker派克O-Lok接頭超過了標準SAE J1453 及ISO 8434-3的要求。完整的O-Lok結構包括螺母，接頭體（端面帶溝槽密封圈CORG）及襯套。 如圖所示：將鋼管進行90°翻邊，或者將襯套釬焊在鋼管上。當接頭裝配完成后，將接頭體端面溝槽中的O 形圈進行壓縮，形成密封。

Parker O-Lok工作原理

O-Lok的結構型式：高強度的密封圈被嵌在接頭體端面的溝槽內。當螺母擰緊時，接頭體端面的溝槽密封圈被鋼管翻邊或者釬焊的襯套進行擠壓，形成密封作用。
O-Lok的獨特的結構，密封圈嵌在溝槽內，因此不會受到安裝力的影響，在安裝時，密封圈不會產生扭曲變形的情況。同時，密封圈也可以進行無限次更換。每次拆卸時都應該檢查密封圈是否破損，進行及時更換。鋼管的翻邊是密封面，因此要求平整，無毛刺，刮痕等。推薦使用無縫鋼管（參考樣本中，鋼管配套要求相關章節內容）

- Trap SealTM
派克專利的密封圈設計能夠最大程度地保證密封圈被嵌在CORG 溝槽中，防止掉落。這項技術技能保證大量裝配時的安全，又能保證無泄漏連接。最優化了安裝和維護的成本。

- 公制/ 英制鋼管兼容性
連接公制/ 英制鋼管時，無需更換接頭，只需訂購相應的襯套即可轉換連接。O-Lok? 是目前管路連接系統中為數不多能夠同時適用于這兩種形式的產品。
- 可承受過擰緊力矩
O-Lok的結構，可承受最多推薦力矩的2 倍，而不出現任何的損壞或者失效。

安裝方便
因?yàn)镺-Lok最終裝配過程中，不需要產生鋼管或者元件的變形，因此安裝更便捷，與其他連接形式比，相同的壓力等級下，所需要的安裝力矩更低。
- 承壓能力高
O-Lok，最高能承壓630bar，是目前液壓系統中承壓能力最高的連接方式。

重復使用性
當O-Lok的系統連接完成后，因?yàn)檫B接處幾乎沒有金屬變形，因此可以進行無限次重復安裝。減少了備件準備的時間，降低了維護成本。
- 無六價鉻鍍鋅表面處理
O-Lok使用派克無六價鉻鍍鋅的表面處理方式，能保證120 小時無白銹，超過了工業標準相關規定。

- 世界范圍內通用
O-Lok的接頭形式，滿足SAE J1453 及ISO 8434-3的標準要求，可以在世界各地的派克銷售及分銷商處訂購到這種接頭。

派克O-Lok接頭完整的結構包括螺母，接頭體（端面帶溝槽密封圈CORG）及襯套。其結構型式為，高強度的密封圈被嵌在接頭體端面的溝槽內。當螺母擰緊時，接頭體端面的溝槽密封圈被鋼管翻遍或者釬焊的襯套進行擠壓，形成密封作用。 派克O-Lok接頭獨特的結構，密封圈嵌在溝槽內，不會受到安裝力的影響，派克專利的密封圈設計能夠 大程度的保證密封圈被嵌在CORG溝槽中，防止掉落。這項技術能保證大量裝配時的的安全，又能保證無泄漏連接， 大優化安裝和維護成本。 派克O-Lok接頭在連接公制/英制鋼管時，無需更換接頭，只需要訂購相應襯套即可轉換連接，是目前管路連接系統中為數不多能夠同時適用于這兩種形式的產品。并且，派克派克O-Lok接頭的系統連接完成后，因?yàn)檫B接處幾乎沒有金屬變形，因此可以進行無限次的重復安裝，減少了備件準備的時間，降低了維護成本。

尺寸：1/4“-2“或6mm-50mm
最高工作壓力：600 bar
零泄漏，用于苛刻工況和震動場合
面連接，安裝簡便、易于維護
碳鋼、不銹鋼等材料可選

【詳細說明】

O-Lok（Seal-Lok）接頭
尺寸：1/4"-2"或6mm-50mm
最高工作壓力：600 bar
零泄漏，用于苛刻工況和震動場合
面連接，安裝簡便、易于維護
碳鋼、不銹鋼等材料可選

O-LOK ACCESSORIES STAINLESS STEEL	O-LOK BULKHEAD UNION STAINLESS STEEL	O-LOK CONVERSION ADAPTERS STAINLESS STEEL	O-LOK TUBE TO METRIC DIN 3852 THREAD STAINLESS STEEL	O-LOK COMPONENTS STAINLESS STEEL

O-Lok O-Ring face seal tube fi ttings

O-Lok soft-sealed fittings provide leak-free connections for high pressure hydraulic systems. Captive O-Ring Groove (CORG) as standard.

New: Flange Seal system for cost effective hose to tube connections.
Material: stainless steel
Sizes: tube o.d. 6 to 50 mm (1/4" to 2")
Port threads: BSPP, metric ISO 6149 and DIN 3852, UNF, NPTF
Nominal pressure PN: up to 630 bar, (350 bar for size 24)
Standards: ISO 8434-3, SAE J1453

4F642EDMLS 4F642EDMLSS 500 420
4-4F642EDMLS 4-4F642EDMLSS 500 420
6F642EDMLS 6F642EDMLSS 630 420
6-6F642EDMLS 6-6F642EDMLSS 630 420
6-8F642EDMLS 6-8F642EDMLSS 420 420
8F642EDMLS 8F642EDMLSS 630 420
8-4F642EDMLS 8-4F642EDMLSS 630 420
8-8F642EDMLS 8-8F642EDMLSS 420 420
10F642EDMLS 10F642EDMLSS 420 420
10-12F642EDMLS 10-12F642EDMLSS 420 420
12F642EDMLS 12F642EDMLSS 420 420
12-8F642EDMLS 12-8F642EDMLSS 420 420
16F642EDMLS 16F642EDMLSS 420 420
20F642EDMLS 20F642EDMLSS 350 280
24F642EDMLS 24F642EDMLSS 280 280
4M12F682EDMLS 4M12F682EDMLSS 500 420
6M14F682EDMLS 6M14F682EDMLSS 630 420
6M16F682EDMLS 6M16F682EDMLSS 630 420
8M16F682EDMLS 8M16F682EDMLSS 630 420
10M22F682EDMLS 10M22F682EDMLSS 420 420
12M27F682EDMLS 12M27F682EDMLSS 420 420
16M33F682EDMLS 16M33F682EDMLSS 420 420
20M42F682EDMLS 20M42F682EDMLSS 350 280
24M48F682EDMLS 24M48F682EDMLSS 280 280
4M10C87OMLOS 4M10C87OMLOSS 420 420
4M12C87OMLOS 4M12C87OMLOSS 420 420
4M14C87OMLOS 4M14C87OMLOSS 420 420
6M12C87OMLOS 6M12C87OMLOSS 420 420
6M14C87OMLOS 6M14C87OMLOSS 420 420
6M16C87OMLOS 6M16C87OMLOSS 420 420
8M14C87OMLOS 8M14C87OMLOSS 420 420
8M16C87OMLOS 8M16C87OMLOSS 420 420
8M18C87OMLOS 8M18C87OMLOSS 420 420
8M22C87OMLOS 8M22C87OMLOSS 420 420
10M18C87OMLOS 10M18C87OMLOSS 420 420
10M22C87OMLOS 10M22C87OMLOSS 420 420
12M22C87OMLOS 12M22C87OMLOSS 420 420
12M27C87OMLOS 12M27C87OMLOSS 420 420
16M33C87OMLOS 16M33C87OMLOSS 420 420
20M33C87OMLOS
20M42C87OMLOS
24M48C87OMLOS
20M33C87OMLOSS
20M42C87OMLOSS
24M48C87OMLOSS
4M12CC87OMLOS 420
6M14CC87OMLOS 420
6M16CC87OMLOS 420
8M18CC87OMLOS 420
8M22CC87OMLOS 420
10M22CC87OMLOS 420
12M27CC87OMLOS 420
16M33CC87OMLOS 420
20M42CC87OMLOS 280
C5OLO-S 4C5OMLOSS 420 420
4-6C5OMLOS 4-6C5OMLOSS 420 420
C5OLO-S 4-8C5OMLOSS 420 420
6C5OMLOS 6C5OMLOSS 420 420
C5OLO-S 6-4C5OMLOSS 420 420
6-8C5OMLOS 6-8C5OMLOSS 420 420
C5OLO-S 6-10C5OMLOSS 420 420
C5OLO-S 6-12C5OMLOSS 420 420
8C5OMLOS 8C5OMLOSS 420 420
C5OLO-S 8-6C5OMLOSS 420 420
C5OMLOS 8-10C5OMLOSS 420 420
C5OLO-S 8-12C5OMLOSS 420 420
10C5OMLOS 10C5OMLOSS 420 420
C5OLO-S 10-8C5OMLOSS 420 420
C5OLO-S 10-12C5OMLOSS 420 420
12C5OMLOS 12C5OMLOSS 420 420
12-8C5OMLOS 12-8C5OMLOSS 420 420
12-10C5OMLOS 12-10C5OMLOSS 420 420
C5OLO-S 12-16C5OMLOSS 380 380
C5OLO-S 16C5OMLOSS 380 380
C5OLO-S 16-12C5OMLOSS 420 420
C5OLO-S 16-20C5OMLOSS 280 280
C5OLO-S 20C5OMLOSS 280 280
20-16C5OMLOS 20-16C5OMLOSS 380 280
C5OLO-S 20-24C5OMLOSS 280 280
24 C5OLO-S
24-20 C5OLO-S
32 C5OLO-S
24C5OMLOSS
24-20C5OMLOSS
32C5OMLOSS
BSPP NBR FKM NBR FKM mm Steel Stainless Steel
1/8 ED10X1X ED10X1VITX 6-002-N552-9 6-002-V894-9 8.00 × 2.00 8207-1/8 8207SS1/8
1/4 ED14X1.5X ED14X1.5VITX 2-111-N552-9 2-111-V894-9 10.77 × 2.62 8207-1/4 8207SS1/4A
3/8 ED3/8X ED3/8VITX 2-113-N552-9 2-113-V894-9 13.94 × 2.62 8207-3/8 8207SS3/8A
1/2 ED1/2X ED1/2VITX 5-256-N552-9 5-256-V894-9 17.96 × 2.62 8207-1/2 8207SS1/2
3/4 ED26X1.5X ED26X1.5VITX 2-119-N552-9 2-119-V894-9 23.47 × 2.62 8207-3/4 8207SS3/4
1 ED33X2X ED33X2VITX 2-217-N552-9 2-217-V894-9 29.74 × 3.53 8207-1 8207SS1A
1 1/4 ED42X2X ED42X2VITX 2-222-N552-9 2-222-V894-9 37.69 × 3.53 8207-1-1/4 8207SS1 1/4
1 1/2 ED48X2X ED48X2VITX 2-224-N552-9 2-224-V894-9 44.04 × 3.53 8207-1-1/2 8207SS1 1/2
M10×1 ED10X1/R1/8 ED10X1R1/8VIT 6-074-N552-9 6-074-V894-9 8.00 × 1.50 M10RR RRM10X1SS
M12×1.5 ED12X1.5 ED14X1.5/VIT 2-012-N552-9 2-012-V894-9 9.25 × 1.78 M12RR RRM12X1.5SS
M14×1.5 ED14X1.5/R1/4 ED14X1.5/R1/4VIT 2-013-N552-9 2-013-V894-9 10.82 × 1.78 M14RR RRM14X1.5SS
M16×1.5 ED16X1.5 ED16X1.5/VIT 3-907-N552-9 3-907-V894-9 13.46 × 2.08 M16RR RRM16X1.5SS
M18×1.5 ED18X1.5 ED18X1.5/VIT 2-114-N552-9 2-114-V894-9 15.54 × 2.62 M18RR RRM18X1.5SS
M22×1.5 ED22X1.5 ED22X1.5VIT 2-018-N552-9 2-018-V894-9 18.77 × 1.78 M22RR RRM22X1.5SS
M27×2 ED26X1.5X** ED26X1.5VITX 2-119-N552-9 2-119-V894-9 23.47 × 2.62 M27RR RRM27X2SS
M33×2 ED33X2R1 ED33X2/R1VIT 2-122-N552-9 2-122-V894-9 28.24 × 2.62 M33RR RRM33X2SS
M42×2 ED42X2/R1.1/4 ED42X2R1.1/4VIT 2-128-N552-9 2-128-V894-9 37.77 × 2.62 M42RR RRM42X2SS
M48×2 ED48X2/R1.1/2 ED48X2R1.1/2VIT 2-132-N552-9 2-132-V894-9 44.12 × 2.62 M48RR RRM48X2SS
