如何正確的選擇液壓快速接頭

快換接頭：一種無須使用工具或特殊設備就可以快速連接或斷開管路的零部件。快換陰接頭端：也可以稱為“母頭”，“Female Half”, “Coupler”, “Coupling”, “Body”。 快換陽接頭端：也可以稱為“公頭”，“Male Half”, “Nipple”, “Plug”, “Adapter”。

選擇快速接頭的 5 大要素，總結起來就是 5 個英文字母 S.T.A.M.P.

S —— Size / 尺寸

1. 需要什么尺寸的快速接頭 ?
2. 需要什么樣的端口連接 ?

T —— TEMPERATURE/ 溫度

介質溫度和環境溫度是多少 ?

A —— Application / 應用

1 對快速接頭的功能性要求是什么 ? 應用為靜態還是動態 ?
2 應用中是否需要在承受壓力的情況下連接和斷開快速接頭 ?
3 是否需要一個業內可互換的快速接頭 ?
4 應用是否考慮空氣雜質和流體損耗問題 ?

例如必須選定適合使用環境的構造、材質的快速接頭，考慮環境的濕度、灰塵、震動、腐蝕等因素。

M —— Medium / 介質

1. 什么密封件和主體材料與系統的流體兼容 ?
2. 介質的額定流量是多少？

例如，空氣用快速接頭推薦選擇黃銅或不銹鋼材質 , 液壓用快速接頭則選碳鋼材質。

P —— Pressure / 壓力

1. 應用的最大工作壓力是多少 ?
2. 應用可承受的壓降是多少 ?

快換接頭選型核對表

1、快換接頭的使用要求是什么？
2、實際應用時系統的最大工作壓力是多少？
3、何種本體及密封材料可與系統介質兼容？
4、靜態應用還是動態應用？
5、所需快換本體尺寸是多大？
6、系統允許的最大壓降是多少？
7、是否需要帶壓連接或者斷開？
8、介質溫度和環境溫度分別是多少？
9、需要何種尾端連接形式？
10、是否需要工業互換型？
11、使用時是否需要考慮溢流？

如何正確的選擇液壓快速接頭


1 、流體的種類、溫度，請選定適合流體的種類、溫度的本體材質與密封材質的快速接頭。根據流體，適合的本體材質、密封材質是不同的。例如，快速接頭通的介質是水，則選黃銅的或者不銹鋼制的。

2 、快速接頭的使用環境，請選定適合使用環境的構造、材質的快速接頭。結合使用環境的濕度條件、塵埃的狀況，以及容易腐蝕等使用環境，來考慮選定快速接頭的種類、本體材質、密封材質。

3 、液體的壓力，請選定適合流體壓力的耐壓性能的快速接頭。流體的壓力也是選定快速接頭的關鍵。油壓用的快速接頭是 5.0Mpa(51kgf/cm²)-68.6Mpa(700kgf/cm²) 之間形成系列化，相應于耐壓特性，快速接頭的構造也是不同的。

4 、安裝的形狀、尺寸。請在確定 zui 后的形狀、尺寸后訂購產品。請確定快速接頭的型號和材質，并相應于配管特性的裝配形狀及尺寸。請注意尺寸是與流體流量相關連的。

5 、自動開關閥門的構造，請選定適合配管用途的閥門構造的快速接頭。對于閥門的構造，有兩路開關型、單程開關型及兩路開放型。由于在分離時除兩路開關型以外，有流體從配管內流出。所以請注意。

6 、確認選擇的快速接頭連接螺紋要一致。在有不同品牌產品的使用過程中，是同一品牌的陰頭和陽頭配合使用，如果一定要交叉使用，使用前咨詢產品供應方的技術人員，確認好之后再行使用。

用戶可提供以上參數，找信德邁公司專業的工程師幫助選型：

內管管徑；設備直徑、長度和寬度；轉速、壓力、溫度；與設備的連接管徑；輸入、引出管管徑；法蘭尺寸；工作介質等。

快換接頭技術參數

快換接頭：一種無須使用工具或特殊設備就可以快速連接或斷開管路的零部件。
快換陰接頭端：也可以稱為“母頭”，“Female Half”, “Coupler”, “Coupling”, “Body”。
快換陽接頭端：也可以稱為“公頭”，“Male Half”, “Nipple”, “Plug”, “Adapter”。

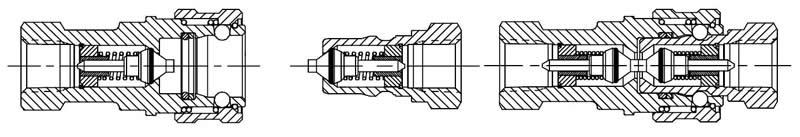

快換閥芯類型：
直通型(ST)：不帶閥。
雙截止(DSO)：陰接頭帶閥，陽接頭也帶閥。
單截止(SSO)：陰陽接頭一端帶閥，一端不帶。一般來說， 陰接頭帶閥，陽接頭不帶。
防塵蓋：用于阻擋灰塵和污垢進入快換陰陽接頭的附件。
防塵塞：用于阻擋灰塵和污垢進入快換陰陽接頭的附件。
壓力蓋：可安裝在陽接頭上、帶有密封和保壓功能的堵帽。
壓力塞：可安裝在陰接頭上、帶有密封和保壓功能的堵帽。
套筒鎖：一種額外的鎖緊機構，必須開啟后才能再開啟套筒。

連接力：完成連接所需的軸向或旋轉力。
斷開力：完成斷開所需的軸向或旋轉力。
快插連接（自動鎖）：一種允許單手將陽接頭推入陰接頭以完成連接的鎖緊方式。
雙向套筒：陰接頭固定在設備上時，允許屬具端的陽接頭方便地“推入連接”及“拉出斷開”。
拔脫：受軸向力作用時快換接頭自動斷開。
溢流：在快換斷開時流出系統的流體。這些流體處于陰陽接頭配合處的密封圈與陰陽接頭各自的閥芯密封圈之間。
夾氣：在快換陰陽接頭連接時，擠入系統的空氣。

布氏壓痕：快換陰接頭的鎖緊鋼珠在陽接頭的鎖緊臺階上造成的麻坑或溝槽狀磨損。
表面硬化：將低碳鋼的表面進行硬化處理。
感應淬火：中碳鋼的局部表面硬化。
冷變形：負載下持續變形。
全流量位置（閥芯）：快換的閥芯完全開啟，允許最大的系統流量。
沖擊流量：介質流量驟然增加。
流動受阻：由于陽接頭閥芯在系統工作狀態下閉合而造成， 例如會發生于快速放低一個沉重的屬具時。
額定壓力：產品設計使用的最大壓力。
工作壓力：系統運行時的壓力。
驗證壓力：超過額定最大工作壓力的非破壞性測試壓力。

峰值壓力：元件運行時出現的最大瞬時壓力。
沖擊壓力：沖擊狀態下出現的壓力。
爆破壓力：使裝置失去繼續保壓能力的壓力。
壓差：系統或元件上兩點間的壓力差。
壓力脈沖測試：使元件在規定的壓力及壓力變化頻率下達到規定的壽命。
熱源壓力堆積：由于外部熱源（如陽光照射等）的影響使流體膨脹而導致的壓力升高。
背壓：快換陰陽接頭斷開狀態下，閥芯后側的系統殘余壓力。
帶壓連接：當陰陽接頭的一側或兩側內部有壓力時，快換仍可以連接的能力。
