Parker波動測試設備，平方根-測量線性誤差指示器
Pulsation Testing Equipment,Square Root - Gauge Line Error Indicators

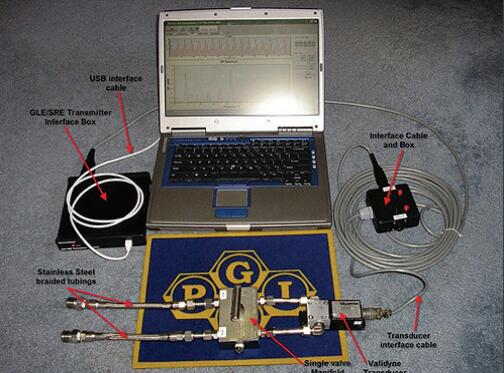

派克PGI SRE6和GLE6指示器用于量化天然氣孔口流量測量的平方根誤差和測量線性誤差。他們確定壓縮機引起的脈動和差壓詫異造成的不準確。派克PGI的SRE-6和GLE-6系列是平方根誤差和測量線性誤差指示器。SRE-6/GLE 6系統的核心是基于WINDOWS的軟件程序，為便于操作而設計。系統計算SRE百分比和GLE百分比，顯示脈動發生頻率的頻譜。然后軟件顯示按年計算的氣體容量，估計由于脈動可能未正確測量的氣體成本。此外，系統將存儲數據，為未來分析提供報告。額外功能包括：便于故障排除的數據的低通和高通濾波，傳感器電壓的高級診斷條形圖表，修改測試描述而不影響測試結果的能力，和舊系統數據升級。

平方根誤差指示器

在美國，大多數天然氣流量測量是利用孔板感應的兩點處的壓降（壓差）。氣體流量 (Q) 用基本公式計算 Q = K/DPXP。固定節流系數 (K) 來自最新版本AGA報告編號3的公式。差壓 DP和管路壓力P 使用機械圖表記錄器或電子發射器測量， 遠程或直接安裝在壓力龍頭上，使用儀表閥、閥組和管的配置。

平方根誤差百分比(%SRE)用制造的設備測量，并由派克PIG標記，叫做平方根誤差 (SRE)指示器。指示器由現場技術人員使用，測量嚴重程度和計算%SRE平方根誤差百分比。%SRE平方根誤差百分比在操作條件下測量，用于接近脈動引起的主元件誤差，確定是否需要采取糾正措施.

測量線性誤差指示器

1990年派克開發了第一只測量線性誤差指示器，而我們最新的SRE/GLE指示器能夠完成%SRE和GLE測試，因此測量和量化平方根誤差和測量線性誤差。

測量線性誤差 (GLE)存在于龍頭壓差與儀表管路末端壓差不均等時。GLE通常由脈動或其他流動現象引起。

GLE指示器比較孔口壓差與儀表管路末端壓差。兩個信號的任何不同都與測量線性誤差有關。

Parker PGI's SRE6 and GLE6 Indicators are designed to quantify Square Root and Gauge Line Errors in natural gas orifice flow measurement. They identify inaccuracies caused by compressor-induced pulsation and differential pressure discrepancies.Parker PGI’s SRE-6 and GLE-6 Series are square root and gauge line errors indicators. The heart of the SRE-6/GLE 6 system is a Windows-based software program designed for ease of operation. The system calculates the percentage of SRE and or percentage GLE, and displays a spectrum that shows what frequency the pulsations are occurring. The software then shows the annualized gas volume and estimated gas cost that could be incorrectly measured because of pulsations. In addition, the system will store the data to provide reports for future analysis. Additional features include: low and high pass filtering of data for easy of troubleshooting, advanced diagnosis strip chart of transducer(s) voltages, ability to modify test description without affecting test results, and legacy data upgrade.

市場:

- 化工
- 石化
- 天然氣

特點/優勢:

- 定制便攜箱內襯泡沫
- USB發送器接口
- 專用的軟件
- 詳細安裝和操作手冊
- Validyne變送器、閥組和管總成

應用:

- 儀表監測系統
- 天然氣流量測量
打印產品概覽

性能特點

外殼 內置泡沫的便攜箱
通訊接口 USB變送器接口組件
組件包括 Validyne? 變送器，閥組和管子組件
電纜組件 接口電纜組件
軟件 Windows系統
套件包括 同等DP-DP轉換器組件和穩固連接器法蘭組件
歧管樣式 1 - 雙法蘭一體式閥組, 1 - 90° 雙法蘭閥組

LITERATURE AND REFERENCE MATERIALS
產品資料下載

Pulsation Testing Installation, Operation & Maintenance - IOM-GLESRE
Pulsation Testing Installation, Operation & Maintenance - IOM-GLESRE
PulsationTesting/Lost & Unaccounted Natural Gas - PGI-LUNG
PulsationTesting/Pulsation Testing - PGI-PTE
SOFTWARE DOWNLOADS
SRE / GLE Gas Flow Analyzer Software
SRE / GLE Gas Flow Analyzer Software
