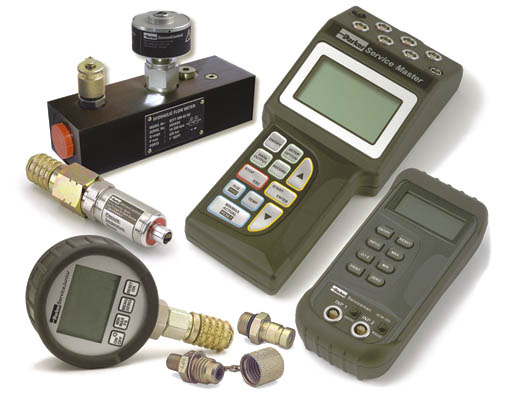

Parker診斷、測試設備

Parker派克的傳感器產品已經在液壓和氣動領域廣泛應用，成為最具競爭力的產品線。 派克的SenoControl產品符合工業測量和控制的技術標準，我們還特別針對自動化技術和行走液壓的特殊要求改進了傳感器，使其適合工業和工程應用的大部分產品線。派克SenoControl產品結構堅固，品種多樣，長期穩定，抗干擾和高質量的特性，已經有著廣泛的應用經驗。其主要應用包括試驗臺、通用機床設備，物料輸送設備、行走液壓、氣動設備和液壓設備等。

目錄樣本 4054-2/CH

測量及顯示
1 ServiceJunior
2 Serviceman

測量、顯示和儲存
ServiceJunior 無線
The Parker Service Master Easy
The Parker Service Master Plus
SensoWin 軟件
電信號測量

壓力/溫度/RPM測量
SCPT 壓力/溫度傳感器
SCPT-CAN 壓力/溫度傳感器
SCT 溫度傳感器
SCPRM 轉速計

流量測量
SCFT 渦輪流量計
SCFT-CAN 渦輪流量計
SCLV 液壓測試儀
SCQ 流量計

附件
SCK 連接電纜
SCA 轉換接頭

SCKIT及校準服務
18設備箱及SCKIT工具包

校準服務

索引 -訂貨號

K-SCFT-xxx-02-02 77 SCA-EMA- /1 71 SCLV-PTQ- 00 6
K-SCFT-xxx-C2-05 77 SCA-EMA- /2 71 SCLV-PTQ- 00-C2-05 6
SCA-EMA- / 71 SCLV-PTQ-750 6
K-SCJN-KIT-xxx 77 SCA-EMA- /4 71
K-SCJN-xxx-01 77 SCA-EMA- /PQC 72 SCM-152-0-02 1
K-SCJNP-KIT-xxx-RC 77 SCA-GMA /20S/T 46 SCM-152-1-02 1
K-SCJNP-xxx-01-RC 77 SCM-152-2-02 1
SCAQ-060 67 SCM- 0-2-02 24
K-SCKIT-152-0-00 77 SCAQ-150 67 SCM- 40-2-02 24
K-SCKIT-152-0-600 77 SCAQ-GIR1/2A4CX 67 SCM-500-00-00 1
K-SCKIT-152-1-00 77 SCM-500-01-00 1
K-SCKIT-152-2-00 77 SCC- 40 74 SCM-500-01-01 1
K-SCKIT-152-PQ 77 SCC-500 74
K-SCKIT- 0-00 77 SCC-DRV- 00 74 SCMA-FCU-600 5
K-SCKIT- 40-00 77 SCMA-VADC-600 5
K-SCKIT- 40-PTQ 77 SCFT-150-DRV 6
K-SCKIT-500-00-00 77 SCFT-150-DRV-C2-05 6 SCPT-xxx-02-02 40
K-SCKIT-500-01-00 77 SCFT-750-C2-05 59 SCPT-xxx-02-02-PQC 40
K-SCKIT-500-01-01 77 SCFT-xxx-02-02 55 SCPT-xxx-C2-05 42
SCFT-xxx-C2-05 59 SCPT-xxx-C2-05-PQC 42
K-SCM-152-0-02 77
K-SCM-152-1-02 77 SCJN-KIT-xxx 74 SCQ-060-0-02 67
K-SCM-152-2-02 77 SCJN-xxx-01 9,74 SCQ-150-0-02 67
K-SCM- 0-2-02 77 SCJNA-PC 74 SCQ-M24X15-ED 67
K-SCM- 40-2-02 77 SCJNP-KIT-xxx-RC 74 SCQ-M42X15-ED 67
K-SCM-500-00-00 77 SCJNP-xxx-01-RC 17,74 SCQ-R1/2-ED 67
K-SCM-500-01-00 77 SCQ-R /4-ED 67
K-SCM-500-01-01 77 SCK-002-08 70
SCK-102-02-08 70
K-SCPT-xxx-02-02 77 SCK-102-0 -02 70 SCRPM-220 49
K-SCPT-xxx-02-02-PQC 77 SCK-102-05-02 70
K-SCPT-xxx-C2-05 77 SCK-102-05-12 70 SCRPMA-001 49
K-SCPT-xxx-C2-05-PQC 77 SCK- 15-02- 4 24 SCRPMA-002 49
SCK- 18-05-21 24
K-SCQ-xxx-0-02 77 SCK-401-0 -Y 70 SCSN-450 24
SCK-401-02-4F-4M 70
K-SCRPM-220 77 SCK-401-05-4F-4M 70 SCT-150-0-02 46
SCK-401-10-4F-4M 70 SCT-150-04-02 46
K-SCT-150-0-02 77 SCK-401-R 70 SCT-400-K-01 46
K-SCT-150-04-02 77 SCTA-400-02 46
SCKIT-152-0-00 75
SC-910 67 SCKIT-152-0-600 75 SMA -1500 74SC-911 67 SCKIT-152-1-00 75
SC-912 67 SCKIT-152-2-00 75
SCKIT-152-PQ 75
SC-BAT- 40 24 SCKIT- 0-00 75
SCKIT- 40-00 75
SCA-1/2-EMA- 71 SCKIT- 40-PTQ 75
SCA-1/2-EMA- -HP 71 SCKIT-500-00-00 76
SCA-1/2-PQC 72 SCKIT-500-01-00 76
SCA-1/4-EMA- 71 SCKIT-500-01-01 76
SCA-1/4-PQC 72
SCA-90-EMA- 71 SCLV-DISC- 00 6
SCLV-DISC-800 6

產品概述

測量及顯示

ü堅固，可靠，操作簡單
ü堅固，可靠，操作簡單
ü性價比高
ü自動傳感器識別

ServiceJunior Serviceman
測量、顯示和儲存

SensoWin軟件電信號測量
ü自動測量程序，
可分析并打印文件
2- 頁
ü頻率、電流和電壓測量
ü連接外接傳感器
4- 5頁
ServiceJunior 無線 The Parker Service Master Easy The Parker Service Master Plus
ü無線記錄測定值
üJuniorWin軟件
ü自動傳感器識別
ü最多達4通道
üPC連接
üSensoWin軟件
ü便攜式多功能手持測量?jī)x，帶
CAN總線連接
ü記錄、保存、分析測量值
16-20頁21-25頁26- 1頁
壓力/溫度/RPM測
量

ü壓力/溫度傳感器
ü耐高壓溫度傳感器
ü非接觸式速度測量
CAN總線

SCPT壓力/溫度傳感器
SCPT-CAN壓力/溫度傳
感器
SCT 溫度傳感器 SCPRM 轉速計
ü壓力/溫度傳感器,帶
流量測量

SCFT 渦輪流量計 SCFT-CAN 渦輪流量計

CAN總線技術
SCLV 液壓測試儀
ü液壓測試儀
SCQ 流量計
ü流量計ü渦輪流量計

附件，設備箱及校
準服務

SCK 連接電纜 SCA 測壓接頭設備箱和SCKIT工具包校準服務 ü電纜，用于CAN總線和 模擬傳感器
ü連接M16x2的測量系統
端口
Zertifikat Nr 14
Beschreibung：Drucksensor Messbereich：0600 bar
Modell：SCPT-600-02-02 Genauigkeit：± 0,5% FS
S/N：B125 S
Referenz 1：Budenberg S/N 15404 CalNoNO94 DKD-KO5801
Referenz 2：HP 497A Data Logger CalNo8 708 1402


SensoControl

長期穩定
結構堅固
操作簡單
現場靈活使用
可記錄測量值
無論是在工業領域還是行走液壓行業，各種液壓值的測 量和分析都是非�；�礎的要求。高速變化的一些液壓 值，如閥門開關、氣缸沖程、壓力峰值、壓差和流量變 化等都必須實時測量和記錄。SensoControl手持式儀器對任何場合來說都是非常合 適的測量設備。 SensoControl手持式儀器是專為以下應用而研制的： 測量和顯示所有的液壓值，如壓力、壓差、壓力峰

值、溫度、流量、速度等。
操作簡單，精度高，適合實時記錄。
所有的測量設備及附件都在我廠進行生產和測試。我們堅持不斷改進質量，使Parker成為您可靠的合作伙伴。

6


選擇最合適的產品

產品名稱及特征
測量及顯示帶儲存功能的測量?jī)x器
ServiceJunior Serviceman ServiceJunior
無線
The Parker
Service Master
Easy
The Parker
Service Master
Plus

測量及顯示
顯示
實際值—
最小/最大值
(峰值記憶)
實際值—
最小/最大值
實際值—
最小/最大值
(峰值記憶)
實際值—
最小/最大值
實際值—
最小/最大值
(峰值記憶)
2通道輸入-
-

通道輸入--
-

4通道輸入--
-

6通道輸入--
-
-

外接輸入--
-
-

壓力峰值10ms 2ms 10ms 1 ms/0,25 ms 1 ms/0,1 ms
壓力
壓差(P1-P2)-
-

功能
充電電池
計算機接口
在線操作
數據儲存
外接電源

Parker CAN總線傳感器

ServiceJunior產品說明

數碼式壓力測量，帶背光顯示
精度±05%FS
刻度顯示，帶峰值記憶功能
獲取壓力峰值–掃描速度為10ms
操作簡單
長期穩定
背光燈顯示

1/4”BSPP不銹鋼接口
ServiceJunior數字壓力表

ServiceJunior可同時測量和顯示壓力，4位數值顯示，
精度高；掃描速度為10 ms，可捕捉到壓力峰值。

ServiceJunior操作簡單，功能獨特，性價比高，幾乎集
合了所有數字壓力表的優點。

8


1 ServiceJunior功能說明

2
4
1
12
4
刻度顯示，帶峰值記憶功能

實際值顯示
帶背光燈(高度為15mm)
電池電量顯示
最小/最大值或滿量程顯示(FS)
菜單功能
開啟/關閉
背光燈開啟

最小/最大值
滿量程

菜單：自動關閉功能
單位選擇
置零：設置零點

刪除最小/最大值
確定菜單功能

ServiceJunior：
ServiceJunior：
測量范圍：-1…016 bar/0100 bar/0400 bar/0600 bar/01000 bar SCJN-xxx-01

1 ServiceJunior(取決于壓力范圍)
2 堿性電池 15V
1 接頭SCA-1/4-EMA-

其設備箱和工具包請見本樣本74頁

9


1 ServiceJunior壓力測量

ServiceJunior 帶接頭
1/4“ BSPP 內螺紋 - M16x2 內螺紋
SCA-1/4-EMA-

接頭 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA- /

測壓軟管

SMA -xxx

測壓軟管

SMA -xxx

接頭

EMA- /xxx

10


1 ServiceJunior 技術參數

技術參數
SCJN 016 100 400 600 1000
范圍
(bar)
-1…16 0…100 0…400 0…600 0…1000
過載壓力
P max(bar)
40 200 800 1200 1500
爆破壓力
(bar)
50 800 1700 2200 2500
外殼 Φ = 79 mm; T = mm
壓鑄鋅合金，帶TPE橡膠護套
重量 ( g) 540
壓力端口不銹鋼 14404
1/4“ BSPP (ISO 228-1)
輸入陶瓷傳感元件 ( 16 bar)
壓力變形測量元件
10 ms 掃描速度
精度 ± 0,25 % FS 典型
± 0,5 % FS 最大
+ 0,2 %/年
A/D 轉換12位
4096分辨率
顯示 LC文字顯示4 1/2 位
50x 4 mm
數字高度： 15 mm
單位：bar/PSI/Mpa/kPa
背光燈顯示
刻度顯示，帶峰值記憶功能
(可定制模擬輸出形式)
密封 NBR
技術參數
與介質相接觸的零
部件
不銹鋼 14404, NBR, 陶瓷
功能單位：bar/PSI/Mpa/kPa
最小/最大值-滿量程顯示
電池電量顯示
電源自動關閉功能
置零(設置零點)
重置 (刪除最小/最大值)
電源 2 x 1,5V 堿性電池
電池壽命一般為1500小時
環境溫度(℃) -10+50
儲存溫度(℃) -20+60
流體溫度T max(℃) +80
相對濕度 < 85 %
防護等級 EN 60529 (IP 67)
振動阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗沖擊性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100

11


2 Serviceman產品說明

操作簡單
自動傳感器識別
可連接打印機和PC
雙行顯示
結構堅固

Serviceman 有兩個傳感器輸入通道，可測量壓差；結構 堅固，并具有防塵功能，適用于惡劣環境。數字顯示可 避免讀取誤差。Serviceman 結構小巧，重量輕，非常適合用于行走液壓 行業。Serviceman帶外接電源接口、兩通道輸入(5針)和PC接 口，其數據輸出方式有連接PC和打印機兩種形式。該設備具有最小/最大值記憶功能，可避免壓力峰值可能 導致的損壞。注：Serviceman不能顯示負壓和負流量。 連接SCPT傳感器時，只能顯示壓力；若需要測量溫度， 請使用溫度傳感器。與其他SensoControl的測量?jī)x器一樣，Serviceman 具有傳感器識別功能，傳感器的測量范圍和單位均會自 動顯示出來。這可以避免測量錯誤，同時節約了測量時
間。

顯示 (兩行)
INP1（輸入1)和 INP2(輸入2); ΔP 顯示
電池電量顯示
開啟/關閉設備
選擇輸入
差值顯示
如 P1 - P2 = ΔP
將數據傳輸至PC
刪除最小/最大值
INP1 = INP2：
ΔP置零
最大值(壓力峰值)
最小值
置零
INP1/INP2 傳感器輸入，5針，插拔式
24 VDC 連接電源或車用電纜適配器
SCK-318-05-21
RS232 PC接口
SCM-152-2-02
2 Serviceman 功能說明
Serviceman類型SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
PC接口-- --
標準配置 110/240 VAC SCSN-450充電器--
備件及附件 (須單獨訂購)
充電器SCSN-450 --
車用電纜適配器(12/24VDC) SCK-318-05-21 --
PC 連接電纜 (RS232) SCK-315-02-31 -- --
可充電電池SC-811 --
電池SC-812
-- 無
可選
標準

2 Serviceman

軟件
可通過PC軟件包將數據從Serviceman傳輸至PC。
軟件適用于MS Windows 98/2000/XP。
可通過標準軟件(如MS Excel)進一步處理和分析數據。
操作簡單
自運行安裝
在線數據記錄
以Excel格式儲存數據
使用標準軟件分析數據
PC軟件包
SCSW-KIT-152
充電器
SCSN-450
Serviceman
SCM-152-2-02
PC連接電纜
SCK- 15-02- 1
可打印數據
14


2 Serviceman技術參數

Serviceman SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
輸入 2 通道傳感器輸入 ( 5針)插拔式
(使用SCMA-VADC-600連接外接傳感器)



可連接的傳感器壓力*、溫度、 RPM、流量


精度 ±0,25 %FS 數值±1


顯示 LC 文字顯示 (4 位),
兩行，數字高度為8 mm



接口 RS2 2 (4針)
可另外訂購標準的RS2 2/USB PC適配器
--

功能最小/最大值顯示
置零
INP1-INP2差值讀取
電池電量顯示
自動關閉功能 (15分鐘)



環境狀況工作溫度： 0+50 °C
儲存溫度： -20+60 °C
相對濕度： < 85 %
防護等級 EN 60529 (IP54)



電源外部電源 SCSN-450 或
車用電纜適配器 SCK- 18-05-21 (12/24 VDC)
內置電池 9 V/110 mA/h
電池壽命 5 小時
-

外殼 ABS橡膠護套
170x78x51 mm (長/寬/高 )
重量： 0 克

* 不能顯示負壓
--無
有
15


3 ServiceJunior 無線
產品說明

數碼式壓力測量，帶背光顯示

數字式及圖表式顯示壓力峰值–掃描速度為10 ms

按次序儲存測得的壓力值(5000個測量值)

通過無線接口連接計算機，每臺計算機最多可接收
16個設備的壓力值

使用PC軟件“JuniorWin”分析處理測量值
創新儲存技術

ServiceJunior無線 是一種真正的創新技術： 可以測量、顯示和儲存壓力值。 ServiceJunior無線 依靠其獨特而智能的內存管理技 術，可以同時記錄一個或多個測量點的壓力值。壓力表上儲存的數據可以無線傳輸至PC上，其最遠距離 可達150m。PC軟件 "JuniorWin"可以設置各種需要的參 數，如在REC Auto功能中設置極限值和所需要的壓力輪 廓圖。這使得該設備可以在惡劣環境下使用，如系統壓 力高達 1000 bar 時。 ServiceJunior無線 可以在辦公室進行監控，節約了時 間和成本，同時可以直接在計算機上分析和記錄數據。對于工業液壓和行走液壓系統來說，該壓力表是一款理 想的監控維護設備。

16


3 ServiceJunior 無線功能說明

2
1
4
1
2
4
刻度顯示，帶峰值記憶功能
實際值顯示，帶背光燈 (15mm)
電池電量顯示
最小/最大值 或滿量程顯示(FS)

菜單功能
開啟/關閉
背光燈開啟

最小/最大值

滿量程

菜單：自動關閉功能
單位選擇
置零：設置零點

刪除最小/最大值
確認菜單功能

ServiceJunior無線
ServiceJunior 無線(帶無線接口)：
范圍：-1…016 bar/0100 bar/0400 bar/0600 bar/01000 bar SCJNP-xxx-01-RC

1 ServiceJunior 無線(取決于壓力范圍)
2 堿性電池1,5 V
1 接頭 SCA-1/4-EMA-

其設備箱和工具包請見本樣本 74頁

17


3 ServiceJunior無線網絡功能

ServiceJunior無線 系統

PC適配器，用于發送和接收數據( 1)
無線傳輸各個參數和數據(輸出儲存的測量值)
最多可同時監控16個測量點的壓力(2-4)
長期監測
可以將壓力峰值等進行記錄存檔
保證用戶可以快速精確地解決故障

儲存測量值
保存用戶自定義的壓力范圍

無線傳輸，最遠可達150m
無需電纜，適用于惡劣條件(如轉動設備上)
測量點和記錄點無需在同一位置

節約成本
安裝簡單(使用電池，不需要電纜)

18


3
ServiceJunior 無線儲存功能

儲存功能

測量方式舉例： REC Time/ REC Auto
REC Time(時間記錄)：REC Auto (自動記錄)：
記錄時間 (如) 00 s ÷ 5000 點

–
間隔時間 = 60 ms
10 ms 掃描速度 = 每個間隔時間內有6個測量值
–
保存該6個測量值中的最大值( MAX)
–
共保存5000個最大值(MAX)
監測/控制壓力值
設置一個極限值(如100bar)和一個記錄間隔(如
100ms)，所有高于該極限值的壓力值都將被記錄。
10 ms 掃描速度 = 每個間隔時間內有10個測量值
保存該10個測量值中的最大值(MAX)

1 = 101 bar
2 = 102 bar
= 108 bar 最大值

在這個間隔時間（100ms）內，記錄該值。
刪除其他測量值。

…
9 = 105 bar
10 = 104 bar

19


3 ServiceJunior 無線技術參數

技術參數
SCJNP 016 100 400 600 1000
范圍
(bar)
-1…16 0…100 0…400 0…600 0…1000
過載壓力
P max (bar)
40 200 800 1200 1500
爆破壓力
(bar)
50 800 1700 2200 2500
外殼 Φ = 79 mm; T = mm
壓鑄鋅合金，帶TPE橡膠保護殼
重量 (g) 540
壓力端口不銹鋼 14404
1/4“ BSPP (ISO 228-1)
輸入陶瓷傳感元件(16 bar)
壓力變形測量元件
10 ms 掃描速度
精度 ± 0,25 % FS 典型
± 0,5 % FS 最大
+ 0,2 %/年
A/D 轉換12位
4096分辨率
顯示 LC 文字顯示 4 位
50x 4 mm
數字高度: 15 mm
單位: bar/PSI/Mpa/kPa
背光燈顯示
刻度顯示，帶峰值記憶功能
(可定制模擬輸出形式)
密封 NBR
技術參數
與介質相接觸的零
部件
不銹鋼 14404, NBR, 陶瓷
功能單位： bar/PSI/Mpa/kPa
最小/最大值-滿量程顯示
電池電量顯示
電源自動關閉功能
置零 (設置零點)
重置 (刪除最小/最大值)
PC 功能 PC 軟件 “JuniorWin”
通過無線接口將數據傳輸至PC (2,4 GHz)
有效范圍為150 m(露天范圍)
可設置記錄的參數
IEEE 802154 無線電許可
儲存功能 5000個讀數(最大壓力)
可設置儲存間隔
REC Time(按時間記錄 )
REC Auto (壓力峰值監測 )
電源 2 x 1,5V 堿性電池
電池壽命一般為800小時
環境溫度
(℃)
-10+50
儲存溫度
(℃)
-20+60
流體溫度T max(℃) +80
相對濕度 < 85 %
防護級別 EN 60529 (IP 54)
振動阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗沖擊性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100

20


4 The Parker Service Master Esay產品說明

含3通道和4通道兩類
自動傳感器識別，操作簡單

PC接口
帶充電電池
結構堅固
The Parker Service Master Easy是一款多通道手持式儀 器，可同時測量多個液壓值：可測量、顯示、儲存和處理所有的液壓參數，如壓力、 壓差、流量、溫度和功率等。為滿足工業液壓和行走液壓的要求，有多種儀器型號可 供選擇。

21


4 The Parker Service Master Easy功能說明

該便攜式測量?jī)x器有以下三種功能：

儀器的儲存功能為所設置參數和實際狀態的存檔提供了 保證。測量值可以使用 SensoWin軟件進行進一步處理。 由于測量值可以隨時調用查詢，因此，該儀器非常適用于 售后服務和維修。 該儀器特殊的儲存技術，使得液壓系統中所有的壓力峰 值都可以測量得到，而無需考慮測量時間 (儲存時間 )。 該儀器能自動調整儲存間隔 (兩個儲存點之間的時間間 隔 )，在每個儲存間隔之中，各記錄一個最小值和一個最 大值，用戶只需預先選擇總測量時間。同時，該儀器還 可以選擇為單獨設定儲存間隔的方式(如10ms)。
開始-結束功能
測量的起始和完成僅由開始/結束鍵控制。
這兩個按鍵可以快速簡單地保存測量值，無需任何
其它設置。
程序控制記錄方式
有以下三種程序可供選擇：
自動觸發方式：
由壓力升高點開始記錄(60 bar, 曲線上升)
手動方式：通過按確認鍵開始記錄
點對點測量方式：保存單個測量值
由于其特殊的啟動方式，該儀器有多種儲存功能可供
選擇。
所有的連接通道（傳感器）可同時進行測量和儲存。程
序控制的儲存方式對于機器的故障檢測非常有幫助，因
為機器發生故障的瞬間（如壓力峰值或壓力下降等）很
難預測，而通過 SensoWin的幫助，機器的各個參數可
以精確地分析出來。
在線操作時，所有的測量值都直接傳輸至 PC并儲存起
來，同時還可以根據 SensoWin中顯示的圖表對設備的
液壓值(閥的位置或壓力負載等)進行調整。
測量和顯示1
在線操作
數據記錄和儲存2
通過自動傳感器識別技術，所有的測量值都會直接顯
示在屏幕上。每個輸入都可按要求使用，并具有自動
調整行列的功能。
壓力峰值測量(最小值/最大值顯示)
1000個測量值/秒的掃描速度保證了壓力峰值的測
量。The Parker Service Master Easy也可以切換到
快速模式。
壓差測量
對于負載敏感系統來說，精確地設定 Δp是系統無
故障的前提條件。在工作壓力下，該設備可以修整
各個壓力傳感器之間的偏差，因此可以精確地測量
Δp。Δp (bar)與流量 Q (I/ min)的乘積即為系統的
功率P (kW)。
外接傳感器
該設備是一款多功能的測量?jī)x器，可通過外接模塊
測量來自于力傳感器等外接傳感器的模擬信號，也
可測量電流或電壓(如來自于比例閥等) 。
22


4 The Parker Service Master Easy功能說明

MAX最大值
MAX

最大值

250
bar

120
bar

MIN最小值
MIN

最小值

50
bar

1

2
保存最大值/最小值：

The Parker Service Master Easy可同時測量、顯示并記
錄 或4個傳感器的數值，每個傳感器(通道)最多可設置
2000個儲存間隔，每個儲存間隔可以保存一對測量值：
一個最小值和一個最大值。

在記錄時間為 10分鐘， 2000個儲存間隔的情況下，每個
儲存間隔的長度是 00 ms。

250
bar

120
bar
50
bar

MAXMIN12
最大值
最小值
最大值
最小值
[min]

由于儀器的掃描速度為恒定的 1000個值 /秒，即相當于每個
儲存間隔之中都有 00個值。儀器會保存每個儲存間隔中
的最高點(最大值)和最低點(最小值)，將這些點連接后即
生成了測量的曲線圖，并保證了壓力峰值的獲取。

[min]

2


4 The Parker Service Master Easy
功能說明

A 11- 0 VDCA

B
電源 110/2 0 VAC-15 VDC
車用電纜適配器 12/24 VDC

C B
C
DI1 – I4
連接傳感器
PC (USB)
顯示屏
D
E鍵盤
開/關
確認
選擇

OKON/OFF
ESCSTOP
停止/退出

E

菜單鍵

ZEROMEMRECDISPLINE
ZERO
MEMDISP

IN1 = IN2
SET
LINE
RECReset

RESETMIN/MAX
功能/數值

功能/數值

調整零點
置零 I1=I2

儲存方式
主菜單(設備設置)

最小-最大/實際值或滿量程顯示
顯示方式

測量值記錄

刪除最小/最大值

The Parker Service Master Easy帶充電器SCSN/SensoWin軟件/PC電纜
The Parker Service Master Easy 通道 SCM-330-2-02
The Parker Service Master Easy 4 通道 SCM-340-2-02

備件/附件
充電器 110/2 0 VAC EUR/UK/US SCSN-450
車用電纜適配器 12/24 VDC SCK-318-05-21
PC 連接電纜 USB SCK-315-02-34
可充電電池 SC-BAT-340

24


4 The Parker Service Master Easy技術參數

The Parker Service Master Easy
輸入自動傳感器識別(p/T/Q/n)
外接傳感器 0…10 V,
0/4…20 mA(通過SCMA-VADC-600連接外接傳感器)
插口： 5針, 插拔式
分辨率： 12 位 + 信號 = 4096 步
精度 ±02 % FS 數值 ±1
取樣周期 1 ms
快速模式時 025 ms (輸入1)
顯示 LC圖像顯示
分辨率： 128 x 64像素
可視區域： 72 x 40 mm
背光顯示
數字高度： 6 mm (4行顯示)
顯示精度： < 025 % FS
顯示功能差值; 功率; 流量; 實際值; 最小值; 最大值; 滿量程; 溫度; 電池狀態
操作薄膜覆蓋的鍵盤
接口 USB 20, 兼容 USB 11
在線數據傳輸
實際值-最小值-最大值
測量值儲存測量值儲存： 1000000 點
曲線儲存： 240000 點
數據格式：實際值
最小值-最大值
快速模式 (025 ms) 輸入1
儲存方式：間隔時間 (如 5 ms)
點/通道 (2000)
環境狀況工作溫度： 0 50 °C
儲存溫度： -25 °C 60 °C
溫度誤差： 002 % / °C
相對濕度： < 80 %
防護等級： EN 60529
IP 54
沖擊試驗： IEC 60
CE DIN / EN 61000-6-2
DIN / EN 61000-6-
電源(外接) 11 … 0 VDC
充電器 110/240 VAC-15 VDC
車用電纜適配器 ( 12/24 VDC)
電池 NiMH
電池壽命： 連接3個傳感器時，約8小時
外殼聚酰胺; 2 5 x 106 x 5 mm; 重量約 5 0 g
PC 軟件在電腦上下載, 顯示及分析測量值
下載及編輯儀器設置
將數據庫中設置的數據載入測量?jī)x器

25


5 The Parker Service Master Plus
產品說明

便攜式多功能手持儀器

可測量、監控、分析多種液壓值，如壓力、溫度、
流量和轉速等

50多通道的測量和顯示

測量值顯示方式：數值、刻度、指針、曲線圖

可保存并載入項目模板

接口：CAN, LAN, USB

儲存容量達10億個測量值

使用
SensoWin 7軟件以及
LAN或USB連接，可
(自動)記錄、保存并分析測量值
近年來，在傳動和控制領域，液壓系統的應用在不斷地
增加，這一趨勢在機器、設備和自動化制造方面尤為顯
著。Parker全新的手持式測量?jī)x器
– The Parker Service
Master Plus –可以幫您參與到這些新趨勢中去，對液壓
系統進行測量、顯示和分析，輕松處理復雜的工序。其
應用主要包括預防性維護、調試運行、故障分析及設備
優化等。

現代工業的要求(如測量點的增加，更長的電纜長度和更
高的抗干擾性等)促使了
CAN總線技術的發展。現在，
Parker的CAN總線傳感器利用總線技術的自動傳感器識
別能力，提供了一個安裝簡單、即插即用的解決方案。
同時，該儀器還兼容已存在的模擬傳感器。

我們久經驗證的儲存方式注重于最小值和最大值的測量。
該測量方式與本儀器的多種顯示方式相結合，使得分析
更為有效。

The Parker Service Master Plus可通過
LAN或USB連接
PC，并使用
SensoWin軟件進行分析、控制和遠程維
護。

26


5 The Parker Service Master Plus功能說明

110/240 VAC 電源, 電池壽
命約為 8 小時, 充電時間約
為 小時

2 x CAN總線網絡，多達
2 通道

模塊化設計，有16個模擬通道或2個
高速通道( 01 ms)
自動傳感器識別

PC 接口 ( USB 20);
將所測得的實際值/最小值/最大
值傳輸至SensoWin軟件，使
用大容量?jī)?chǔ)存方式

LAN 接口，用于遠距離
監控，微型SD儲存卡可擴
大儲存容量

人機相容的外殼形狀，方
便攜帶以及長時間地使用
大鍵盤和字體，便于操作
便攜式多功能手持測量
儀器 – 結構堅固，經
久耐用
罩蓋和橡膠防護套，可以
高效防潮防塵，防護等級
為 IP64
背光燈顯示，方便讀數
保護套，適用于惡劣
環境，并有減震效果
手柄，方便攜帶和懸掛
寬達 57 英寸的彩色屏，可以清晰地顯示
大量信息

控制鍵和方向鍵清晰，可進行直觀操作

27


5 The Parker Service Master Plus功能說明

CAN連接電纜 模擬傳感器連接電纜
SCK-401-XX-4F-4M SCK-102-XX-02
SCK-102-XX-02SCK-102-XX-02

Anschlusskabel CAN Anschlusskabel Analog

SCK-401-XX-4F-4M

emperatursensorT
Druck-/Temperatursensor CANCAN 壓力/溫度傳感器

SCPT-XXX-C2-05

SCPT-XXX-C2-05

Abschlusswiderstand CANCAN 終端連接器
SCK-401-R
SCK-401-RSCK-401-R

以數字和刻度方式顯示測量值
綠色、黃色和紅色的警報等級
顯示最小值和最大值
Y-Verteiler CAN
SCK-401-03-Y

CAN Y型連接器
SCK-401-0 -Y

溫度傳感器

analog

T-150-04-02

SC
SCSCT-150-04-02

Durchflussturbine
analog
SCFT-XXX-02-02

渦輪流量計

SCFT-XXX-02-02Druck-/Temperatursensor
analog
SCPT-XXX-02-02

壓力/溫度傳感器

SCPT-XXX-02-02

一個屏幕中最多可顯示4個通道 一個屏幕中最多可顯示8個通道
可同時顯示實際值、最小值和最大值 各個通道使用不同顏色
有關當前設置的信息行 統一信息：測量通道、傳感器類別、接口、日期、時間
標識各個測量通道 及電池狀態
可在最小、最大、實際值和滿量程之間轉換顯示

一個屏幕中最多可顯示8個通道 大屏幕指針顯示
顯示屏清晰度高，可生成高質量的圖形 指針顯示最小值和最大值
可在實際值和最小/最大值之間轉換顯示 綠色、黃色和紅色的警報等級
為取得最佳的顯示效果，可對時間軸進行調節 使用方向鍵導入更多通道

28


5 The Parker Service Master Plus技術參數

The Parker Service Master Plus–基本儀器
SCM-500-00-00
輸入/輸出
CAN 傳感器輸入
2 CAN 總線網絡，每個均有16個通道(連接Parker CAN總線傳感器)
掃描速度為 1 ms = 1000 個測量值/秒
M12x1 插口, 帶有SPEEDCON的5針插拔式
1 數字觸發輸入
掃描速度： 1 ms
輸入電阻： 1 k歐
高運行狀態： >+7 VDC…+24 VDC
低運行狀態： <1 VDC
1 數字觸發輸出
掃描速度： 1 ms
輸出信號： +24 VDC/最大 20 mA
數字輸入和輸出插口： M8x1, 4針插頭
模塊插槽
2個, 用于輸入模塊, 可選擇性安裝
插槽 1 = IN1, IN2, IN , IN4/5
插槽 2 = IN6, IN7, IN8, IN9/10
顯示
FT-LCD 彩色顯示屏
可視區域： 115 x 86 mm
分辨率： 640 x 480 像素
接口
USB
通過SensoWin，在儀器和PC之間在線傳輸數據
測量值傳輸：實際值
/最小值/最大值
USB 標準： 20全速
插口： USB插口, 有屏蔽功能, 類型B
USB 主機
與大容量?jī)?chǔ)存設備如U盤或可移動硬盤相連接
標準： 20全速, 最大100 mA
插口： USB插口, 有屏蔽功能, 類型A
以太網
通過SensoWin和遠程控制，在儀器和PC之間在線傳輸數據
測量值傳輸：實際值
/最小值/最大值
標準： 10, 100 Mbit/s, IEEE 802 (10/100 base T)
插口： RJ45, 插口, 有屏蔽功能
功能測量：實際值
/最小值/最大值
測量值顯示：數字
, 刻度, 指針, 曲線圖
測量功能：開始
/停止, 點對點, 觸發
觸發：斜率
, 手動, 水平, 窗口, 時間, 邏輯(用相互關聯的兩個事件，開始或停止測
量)，預觸發
通過以太網遠距離操作
錯誤操作時有提示聲

SPEEDCON是 PHOENIX CONTACT GmbH & Co KG公司的注冊商標

29


5 The Parker Service Master Plus技術參數

The Parker Service Master Plus – 基本儀器
SCM-500-00-00
測量值儲存可儲存測量值，項目數據和屏幕截圖
儲存容量
每次測量 ≤ 4百萬個測量值
測量值總數 > 10億個
儲存形式：實際值 /最小值/最大值
儲存間隔： 1 ms 至 24 h
儲存持續時間： 1 ms 至 00 h
內存
64 MB (約 200萬個測量值)
外接： SD 儲存
2 GB (標準配置為1 GB的微型SD儲存卡)
插槽：微型 SD儲存卡
外接： USB大容量?jī)?chǔ)存
40 GB
環境狀況工作溫度： 0…+50 °C
儲存溫度： -25…+60 °C
相對濕度 < 80 %
環境測試： IEC60068-2- 2 (1 m, 自由下落)
防護等級 IP64 (根據EN60529)
電源內部
鋰電池, +74 VDC/4500 mAh
可充電電池/ 連接 個CAN傳感器時電池壽命： > 8 h
外部
110/240 VAC - 24 VDC/2500 mA
車用電纜適配器 ( 12/24 VDC)（作為附件）
外殼/保護套
(標準配置)
外殼材料： ABS/PC (熱塑材料)
外殼保護套材料： TPE (熱塑橡膠)
尺寸 (寬x高x深)： 257 mm x 181 mm x 75 mm
重量： 1550 g (基本儀器)

0


5 The Parker Service Master Plus技術參數

The Parker Service Master Plus – 01型輸入模塊
輸入
帶傳感器識別
具有傳感器識別功能
(
p/T/Q/n)的
SensoControl診斷傳感器
個傳感器輸入(最多
6個模擬測量通道)
也可以通過SCMA-VADC連接外接傳感器
插口： 5針, 插拔式
掃描速度： 1 ms = 1000個測量值/秒
每個SCPT壓力/溫度傳感器都有一個溫度通道
溫度掃描速度： 1 s
輸入
外接傳感器
2 個模擬傳感器輸入
可測量電流和電壓
掃描速度： 1 ms = 1000個測量值/秒
可測電壓范圍： -10…+10 VDC
可測電流范圍： 0/4…20 mA
外接傳感器電源： +18…+24 VDC/最大100 mA
插口： M12x1, 5針
快速模式
掃描速度： 01 ms = 10000個測量值/秒
只有一個外接傳感器輸入時可使用
精度
± 025 % FS +002%/℃

產品概述 包括：
CAN傳感器輸入有自動識別功能的外接傳感器輸入-手柄
傳感器輸入(模擬)(模擬)
- 24VDC/25A電源組
- M8x1,4針電纜接線座
- USB 20電纜
(
2 m)
- LAN電纜
(
5 m)
-操作手冊
- PC軟件
- 1 GB微型SD儲存卡
SCM-500-00-00
(基本儀器不帶輸入模
塊)
2個總線網絡，每個
最多可連接8個傳
感器
0 0
SCM-500-01-00
(基本儀器帶1個01型輸
入模塊)
2個總線網絡，每個
最多可連接8個傳
感器
2
SCM-500-01-00 2個總線網絡，每個6 4
(基本儀器帶2個01型輸最多可連接8個傳
入模塊) 感器

1


6 SensoWin軟件

操作簡便

Windows 2000/XP/VISTA
可同時顯示16條曲線
縮放功能
連接測量曲線
測量值表格化
極值計算
曲線移位功能
自由選擇單位和測量范圍
光標功能

傳輸The Parker Service Master上設置的參
數
自動化測量程序和文檔打印
產品說明
概述

SensoWin軟件可讀取和處理 The Parker Service
Master Easy或 The Parker Service Master Plus上記錄
的測量值，操作簡單，存檔方便，兼容多個Windows版
本。

功能

一個圖中最多可生成
16條曲線，曲線的移位功能使液壓
值的分析更為準確。功率曲線可以評估泵的性能，
Δp可
以檢測滲漏和壓力損失。

The Parker Service Master Easy或
The Parker Service
Master Plus上的測量值為曲線提供了大量的信息，并可
以在任意時間重新生成。范圍和單位的改變會改變曲線
的形狀。

圖中的最大值和最小值、曲線的平滑度和數學關系等都是
分析液壓系統所需的重要參數。

每次測量的日期和時間都會自動存檔，這為后期數據的處
理提供了根據。同時也可直接將數據從
The Parker Service
Master Easy或
The Parker Service Master Plus傳輸至
PC。

程序運行(在線操作)時可以直接觀察到當前值(如壓力峰
值等)。

2


6 SensoWin軟件產品說明

The Parker Service Master
Plus
顯示：數字，刻度，指針，曲線圖
同時顯示16通道













SensoWin軟件
Easy
示波器 / 觸發器顯示
縮放功能
計算功能
分析功能
擴展光標功能(顯示X值和相對應的Y值)
連接方式：

在線測量值顯示
在線測量值儲存
保存項目
輸出Excel表格
儀器遠程控制功能

自動化測量程序
(自動程序控制)

USB

以太網


7 使用 SCMA-FCU/VADC測量電信號

使用The Parker Service Master測量電信號
SCMA-FCU-600

SCMA-VADC-600

使用SCMA-FCU-600 測量頻率
SCMA-FCU-600可以將頻率信號(如來自于渦輪流量計、
齒輪流量計或轉速計的信號)連接至 The Parker Service
Master Easy或The Parker Service Master Plus。該儀器
能處理1 Hz至5 kHz的正弦或矩形信號，其信號振幅為 20
mV至10 V�？赏ㄟ^USB和PC軟件進行輪廓設置。

外接傳感器電源
SCMA-FCU-600可為每個外接傳感器提供24 V的電源。

模擬或CAN輸出
SCMA-FCU-600既可與模擬輸入相連接，也可與 CAN輸
入相連接。

The Parker Service Master 系列

或 Serviceman

使用SCMA-VADC-600測量外接信號
The Parker Service Master可測量來自外接傳感器（如扭
矩、功率或沖擊）的信號，如 0/4…20 mA或 0…10V。

典型應用
力/沖擊曲線

扭矩/流量標稱線

電流/電壓測量
使用該模塊，可測量的電流高達4 ADC，電壓高達48
VDC。

應用：
比例閥的電流消耗

電機/泵開關狀態的測量

4


35
7 使用 SCMA-FCU/VADC測量電信號
技術參數
SCMA-FCU-600 SCMA-VADC-600
外接傳感器端口
測量范圍1 Hz…5 kHz,
正弦和矩形信號
40 mVpp 10 Vpp
電壓 電流
3 VDC 20 mA
10 VDC 200 mA
48 VDC 4000 mA
傳感器電源24 VDC ±0,5 VDC 18 VDC ±0,5 VDC
當外接電源高于18 VDC時：
電源=傳感器電源
IOut (Max) 無電源50 mA 50 mA
IOut (Max) 在24 VDC電源下100 mA 100 mA
精度1 % FS ±0,05 %/°C 0,5 % FS ±0,02 %/°C
1,5 % FS 在 4 A 測量范圍
電源
電源 (外接) 8 …24 VDC 11 …24 VDC
連接
傳感器 4孔，M8插口(標準配置中帶旋入式內螺
紋接頭)
4孔 , M12x1 插座
(標準配置中包括帶有香蕉插口的電纜)
充電器3孔，插座 3孔，插座
USB 4孔，插座-
模擬5孔，插座固定電纜
CAN 5孔，M12 -
外殼
尺寸 114 x 64 x 26 mm 67 x 68 x 28 mm
環境狀況
工作溫度0 °C 至 60 °C 0 °C 至 60 °C
儲存溫度-25 ℃ 至 70 ℃ -25 ℃ 至 70 ℃
相對濕度< 80 % < 80 %
防護等級IP40 IP40

壓力/溫度/RPM的測量

根據不同的測量要求，我們有多種傳感器可供選擇：

1 SCPT壓力/溫度傳感器

堅固的不銹鋼結構
響應時間為1 ms
可捕捉壓力峰值
典型精度為±0,25 %
測壓接頭
2 SCT溫度傳感器

耐高壓
可測油溫高達125°C
旋入式
3 SCPRM轉速計

非接觸式 RPM (速度)測量
可測轉速高達10000RPMs
帶2m固定電纜
6


壓力/溫度/RPM測量概述

SCPT SCPT-CAN SCT SCRPM
應用
測量壓力和溫度
用于常規應用
測量壓力和溫度
用于常規應用
測量溫度
可用于高壓環境
非接觸式測量 RPM (速度)
ü不銹鋼元件
ü高爆破壓力
ü抗壓力峰值
ü不銹鋼元件
ü高爆破壓力
ü抗壓力峰值
üCAN總線連接
ü最高可用于6 0 bar高壓
ü結構緊湊
ü響應時間快
ü光電測量
ü無須安裝或調整
測量范圍 -1…15/0…60/150/400/
600/1000 bar
-1…16/0…60/160/400/
600/1000 bar
-25…+125 °C 50…10000 RPM
螺紋連接形式 1/2" BSPP M10x1
精度 < ±0,5 % FS < ±1 % FS < ±0,5 % FS
電路連接形式 5針插拔式 5針 M12x1,5 5針插拔式固定電纜
應用試驗臺/通用機床設備/物料輸送設備/裝載和起重設
備/氣動及液壓設備等
行走液壓機械/工業用卡車/
貨運車/商用車輛/建筑機械/
農用機械等
訂貨號 SCPT-xxx-02-02 SCPT-xxx-C2-05 SCT-150-xx-02 SCRPM-xxx
頁碼 8-40 41-42 4 -46 47-49
7


8 壓力/溫度測量 SCPT壓力/溫度傳感器

堅固的不銹鋼結構
響應時間為1 ms
可捕捉壓力峰值
典型精度 ± 0,25 %
操作靈活

SCPT系列
傳感器快速的響應時間可以保證安全地捕捉到液壓系統的
壓力峰值。堅固的不銹鋼結構適用于多種應用場合，如冷
卻系統或氣動應用等。

所有的壓力傳感器都配有一個安裝好的測壓接頭
(M16x2)，可快速安全地連接到液壓系統上，減少了安
裝時間。

壓力測量
壓力測量壓力測量
-1015 bar
-1015 bar-1015 bar
氣動
氣動氣動
/
//
低壓
低壓低壓
0 060 bar
0 060 bar0 060 bar
中等壓力中壓
0 150 bar
0 150 bar0 150 bar
中等壓力中壓
0 400 bar
0 400 bar0 400 bar
操作壓力液壓液壓系統工作壓力
0 600 bar
0 600 bar0 600 bar
高壓
高壓高壓
0 1000 bar0 1000 bar高壓峰值高峰值壓力
溫度測量
溫度測量溫度測量
-25+105 °C
-25+105 °C-25+105 °C
油溫度油溫

8


39
Serviceman
SCM-152-x-02
連接電纜
SCK-102-03-02
連接電纜
SCK-102-03-02
接頭 EMA-3/3
壓力/溫度測量 SCPT
壓力/溫度傳感器SCPT有多種測量范圍可供選擇，最高
可達1000 bar，同時可用于氣動應用場合，并可使用儀
器上的TEMP鍵來監測溫度。
測壓接頭
所有工具包 (kit) 中的壓力傳感器都附帶提供一個預先
裝配好的測壓接頭SCA-1/2-EMA-3，并可通過另一個陽
接頭與所有的標準測量孔相連接，非常適合快速簡便地
診斷液壓系統。
接頭 EMA-3/xxx
測壓軟管
SMA3-xxx
壓力/溫度傳感器
SCPT-xxx-02-02
測壓軟管 SMA3-xxx
The Parker Service Master Plus
或 The Parker Service Master Easy
8 壓力/溫度測量 SCPT 功能說明

40
92
27
M16x2
SW27
hex27
SW30
hex30
SW22
hex22
SCPT-xxx-02-02
8 壓力/溫度測量 SCPT 技術參數
# SCPT-015 SCPT-060 SCPT-150 SCPT-400 SCPT-600 SCPT-1000
測量范圍 (bar) -1…015 0…060 0150 0400 0600 01000
過載壓力 Pmax (bar) 30 120 300 800 1200 1200
爆破壓力 (bar) 150 500 900 1200 1800 2500
溫度范圍 (℃)
精度 (±1,5 %) FS
-25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105
FS = 滿量程
SCPT 壓力/溫度傳感器
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-EMA-3 #
-1…015 bar/0…060 bar/0150 bar/
0400 bar/0600 bar/01000 bar
SCPT-xxx-02-02
SCPT 壓力/溫度傳感器
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-PQC #
-1…015 bar/0060 bar/0150 bar/0400 bar/0600
bar
SCPT-xxx-02-02-PQC
SCK 連接電纜
Serviceman/The Parker Service Master 系列
#
3 m (5針插頭–5針插頭) SCK-102-03-02
5 m，加長電纜 (5針插頭–5針插座) SCK-102-05-12
精度
典型±0,25 %
最大 ±0,5 % + 0,2 %/年
密封FKM
響應時間 (ms) 1 環境溫度范圍(℃) -25…+80
電路連接形式5針儲存溫度范圍(℃) -20+80
壓力端口 1/2" BSPP Tmax流體(℃) +105
外殼不銹鋼 14301 可靠周期 (106) 100
重量 (g) 200 抗沖擊性IEC 68-2-29

9 壓力/溫度測量 SCPT-CAN 壓力/溫度傳感器

堅固的不銹鋼結構
響應時間為1 ms
可捕捉壓力峰值
現代化CAN總線技術
采用 SPEEDCON，布線簡單
最長達100m的電纜
傳感器識別LED燈(SIL)
CAN總線技術包含了
SCPT模擬傳感器的所有優點，并通過
SPEEDCON連接，可最多對一個總線網絡上的
8個傳感器
進行簡單布線，具有即插即用功能，無需其他配置。

所有的壓力傳感器都配有一個安裝好的測壓接頭(
M16x2)，可快速安全地連接到液壓系統上，減少了安裝
時間。

壓力測量
-1016 bar氣動/低壓
0 060 bar中壓
0 160 bar中壓
0 400 bar液壓系統工作壓力
0 600 bar高壓
0 1000 bar高峰值壓力
溫度測量
-25+105 °C油溫

SPEEDCON為 PHOENIX CONTACT GmbH & Co KG公司的注冊商標

41


9 壓力/溫度測量 SCPT-CAN 技術數據

SCPT壓力/溫度傳感器 CAN
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-EMA- #
-1…016 bar/0…060 bar/0160 bar/ SCPT-xxx-C2-05
0400 bar/0600 bar/01000 bar

SCPT-xxx-C2-05
SCPT壓力/溫度傳感器 CAN
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-PQC #
-1…016 bar/0060 bar/0160 bar/0400 bar/0600 SCPT-xxx-C2-05-PQC
bar

SCK 連接電纜 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M

# SCPT-016 SCPT-060 SCPT-160 SCPT-400 SCPT-600 SCPT-1000
測量范圍 ( bar) -1…016 0…060 0160 0400 0600 01000
過載壓力 P max (bar) 2 120 20 800 1200 1200
爆破壓力 ( bar) 150 500 900 1200 1800 2500
溫度范圍 (℃)
精度 典型為 ±2K/最大為± K
-25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105

精度
典型 ±025 %
最大 ±05 % + 02 %/年
響應時間 1
電路連接形式 5 針, M12x1
壓力端口 1/2" BSPP
外殼不銹鋼 14 01
重量 ( g) 200
密封 FKM

環境溫度范圍 (℃) -25…+85
儲存溫度范圍 (℃) -25+85T max流體 (℃) +105
可靠周期 ( 106) 100
抗沖擊性 IEC 68-2-29
振動阻尼 IEC 68-2-6
10500 Hz
42


10 溫度測量 SCT

耐高壓
可測油溫高達125°C
操作靈活
旋入式
在液壓系統中，溫度的測量可以避免因?yàn)橛蜏剡^高而導致的
泵、比例閥等關鍵零部件的損壞。
為了得到準確的溫度，測量必須在管路中直接進行。
旋入式傳感器SCT-150也適用于渦輪流量計SCFT-xxx-02-02。

4


44

SCT-150-0-02
10 溫度測量SCT 功能說明
SCT-150 (-25 °C+125 °C)
SCT-150-0-02的探針可以用來測量油箱或容器中的油溫。
溫度傳感器SCT-150-04-02可測量壓力高達630 bar的液壓
系統，其外螺紋端可與測壓接頭GMA3/20系列和渦輪流量
計SCFT-xxx相連接。
直通接頭
SCA-GMA3/20S/T
旋入式傳感器
SCT-150-04-02
Serviceman SCM-152-x-02或
The Parker Service Master 系列
溫度探針 SCT-150-0-02
連接電纜
SCK-102-03-02
連接電纜
SCK-102-03-02

45
10 溫度測量 SCT 功能說明
熱電偶傳感器 SCT-400-K-01
信號轉換器 SCTA-400-02
SCT-400-K-01連接信號轉換器SCTA-400-02
耐高溫的熱電偶傳感器可測量柴油機引擎內高達
1000°C的廢氣溫度。
轉換器 SCTA-400兼容所有K型的熱電偶傳感器。
The Parker Service Master Plus
或 The Parker Service Master Easy

46

SCT-150-0-02
SCT-400-K-01
10 溫度測量 SCT 技術參數
溫度探針
SCT-150-0-02
SCT-150-04-02 SCT-150-0-02 SCT-400-K-01 SCTA-400-02
測量范圍(℃) -25+125 -25+125 0…+1000 0…+1000
精度±1,5 °C ±1,5 °C ±1,5 °C ±1,0 % FS
響應時間 T0,9 (s) 135 91 ≤ 5 -
環境溫度 (℃) -25+70 -25+70 -20+150 0+50
儲存溫度 (℃) -25+80 -25+80 -20+80 -25+60
工作壓力 630 - - -
Pmax (bar) 800 - - -
爆破壓力 (bar) 1200 - - -
外殼碳鋼 C15K 鍍鋅
探針：不銹鋼14304
手柄：迭爾林
不銹鋼
帶有2m固定電纜
ABS
帶有30 cm固定電纜
密封FKM - - -
重量 (g) 100 120 150 -
與介質相接觸的零部件碳鋼 C15K 鍍鋅, FKM 不銹鋼
14304 不銹鋼 -
FS = 滿量程
SCT 溫度傳感器 (Tmax = 1000 °C) 不適合 Serviceman
信號轉換器
SCTA-400-02
旋入式傳感器
SCT-150-04-02
帶直通接頭
SCT 溫度傳感器 (Tmax = 125 ℃) #
帶插座 (5針)的嵌入式傳感器 (M10x1) SCT-150-04-02
帶插座(5 針)的溫度探針 SCT-150-0-02
直通硬管接頭Φ20(M10x1) SCA-GMA3/20S/T
SCT 溫度傳感器 (Tmax = 1000 ℃) #
熱電偶轉換器 1000 °C SCTA-400-02
熱電偶傳感器SCT-400-K-01
SCK 連接電纜
Serviceman/The Parker Service Master 系列
#
3 m (5針插頭 – 5針插頭) SCK-102-03-02
5 m，加長電纜 (5 針插頭 – 5針插座) SCK-102-05-12

11 RPM 測量 SCRPM

非接觸式轉速測量
可測量轉速高達 10000 RPM
帶2m固定電纜
液壓驅動設備的轉速，如變量泵的輸出等，決定了系統
的壓力和流量。

非接觸式測量(光電信號)可以快速簡單地完成。

主動軸(如牽引機的動力輸出軸)的轉速可以通過本設備
測量得到，不需要任何安裝或調整。

為獲得精確的光電信號，
請使用本產品專用的反射
帶。

對于轉動的軸或帶而言，
轉速可直接由接觸頭測
得。

旋轉軸：非接觸式測量使用接觸頭測量轉速使用接觸頭在前端面測量
轉速轉速

47


Serviceman
SCM-152-x-02
11 RPM 測量 SCRPM功能說明
The Parker Service Master Plus
或 The Parker Service Master Easy
轉速計 SCRPM-220
Serviceman
SCM-152-x-02
11 RPM 測量 SCRPM功能說明
The Parker Service Master Plus
或 The Parker Service Master Easy
轉速計 SCRPM-220
48


11 RPM 測量 SCRPM技術參數

技術參數
輸入
測量距離 25500 mm
測量角度 ± 45°
測量類型光學，紅色 LED
輸出
測量范圍 2010000 RPM
精度 < 0,5 % FS
分辨率 ± 5 RPM
電路連接
固定電纜 m 插拔式 5針/4針
環境溫度 070 °C
其他
材料 ABS
尺寸 4 mm/L = 1 0 mm
重量 2 0 g

轉速計 SCRPM
FS = 滿量程

調焦接頭 SCRPMA-002接觸頭 SCRPMA-001
SCRPM轉速計
2010000 RPM SCRPM-220
接觸頭 SCRPMA-001
調焦接頭 SCRPMA-002

49


流量測量

根據不同的測量環境，我們有多種流量測量?jī)x器可供
選擇：

1 渦輪流量計 SCFT

低流動阻力
內置壓力和溫度傳感器接口
安裝簡單

6種測量范圍，最高達750L/min
帶卸荷閥，可記錄 p/Q 特性曲線并分析液壓性能
2 液壓測試儀 SCLV

耐高壓，最高可達480bar

2種測量范圍，最高達750L/min
帶過載保護
雙向操作
流量計 SCQ

方向識別
響應速度快< 2 ms
粘度范圍廣
連接塊SCAQ
除壓力外，流量也是液壓設備的一個重要參數，如變量泵 等液壓驅動設備的效率就取決于流量。液壓驅動設備的磨 損程度可以由公稱值和實際值之間的比較而得出，其比較 結果有利于系統的定期檢修和成本的降低。尤其是在行走 液壓行業，機器的效率需要不停地檢測和記錄。因此，壓 力和流量的測量為系統的整體分析提供了數據基礎。

50


流量傳感器 概述

SCFT渦輪流量計 SCFT-CAN渦輪流量計 SCLV液壓測試儀 SCQ流量計
應用
ü低損耗流量測量ü低損耗流量測量ü液壓測試儀ü 用于流量激變的場合
ü 可雙向測量
ü響應時間≤ 50 ms
ü測量范圍廣
ü低流動阻力
ü可測流量高達750L/min
ü耐壓能力高達420bar
ü雙向操作
ü響應時間≤ 50 ms
ü測量范圍廣
ü低流動阻力
ü可測流量高達750 L/min
ü耐壓能力高達420bar
ü雙向操作
üCAN 總線連接
ü響應時間≤ 50 ms
ü測量范圍廣
ü低流動阻力
ü可測流量高達750 L/min
ü耐壓能力高達420bar
ü帶PQ測量
ü帶卸荷閥
ü過載保護
ü響應時間≤ 2 ms
ü雙向操作
ü粘度范圍廣
ü結構緊湊
ü耐壓能力高達420bar
測量范圍 1,015/ 60/5150/
8 00/15600/
20…750 L/min10 00/20…750 L/min-60 …+60 L/min-150…+150 L/min
端口 1/2"…1 1/4" BSPP 1/2"…1" BSPP M24/M42
模塊SCAQ-XXX
測量原理渦輪機渦輪機彈簧/活塞
精度 < ±1 % FS
響應時間≤ 50 ms
< ±1 % FS
響應時間≤ 50 ms
< ±2 % FS
響應時間 ≤ 2 ms
應用試驗臺、通用機床設備、工廠液壓設備等
訂貨號 SCFT-xxx-02-02 SCFT-xxx-C2-05 SCLV-PTQ-xxx SCQ-xxx-0-02
頁碼 52-55 56-59 60-6 64-68
51


12 渦輪流量計 SCFT

測量原理：渦輪機

6種測量范圍，最高達750L/min
安裝簡單
耐壓能力達480bar
低流動阻力
內置溫度和壓力傳感器接口
可以雙向操作
低流動阻力，可同時測量p/T/Q

功能

液壓油流經渦輪機，驅動渦輪機葉輪旋轉，其產生的頻
率經過電子裝置處理后輸出，并對阻流效應的影響進行
一定的補償。

由于該傳感器的流動阻力QR非常低，因此液壓環路的損
耗也非常低。

傳感器安裝了一個測壓接頭EMA- 以測量壓力。直接插
入SCT-150溫度傳感器還可以測量油溫。因此，在這個
測量位置上，所有的重要參數均可測量出來。

應用

液壓設備診斷
p-Q測量
液壓測試，卸荷閥自動啟動
52


12 渦輪流量計 SCFT功能說明

Serviceman
SCM-152-x-02
SCFT
連接電纜
SCK-102-0 -02
連接電纜
SCK-102-0 -02
渦輪流量計 SCFT-xxx-02-02
The Parker Service Master Plus
或 The Parker Service Master Easy
5


54
C
E
A
Q
S
M
P
N
R
B
FLOW
12 渦輪流量計 SCFT 尺寸參數
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
A 37 62 62 62 62 100
B 136 190 190 190 212 212
C 37 50 50 50 75 75
E 117 130 130 134 150 154
M 70 103 103 103 127 126
N 0 5 5 7 9 10
P 25 50 50 52 62 60
Q N/A 92 92 90 106 104
R 0 5 5 9 11 10
S 115 157 157 150 168 181

12 渦輪流量計
SCFT技術參數

# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
流量范圍 QN(L/min) 1…015 …060 5150 8 00 15600 20750
精度 ( ± %) FS/IR
@ 21cSt 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作壓力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
壓降
ΔP max (bar) @ FS, 21cSt 15 15 15 4 5 5
重量 ( g) 650 750 750 1200 1800 2100

FS = 滿量程
IR = 指針讀數

* = 測量值 ≥ 15 % FS 時, 當測量值 < 15 % FS 時精度為 015 % FS
響應時間 50Qmax (L/min) QN x 1,1
過載壓力
P max (bar) PN x 1,2
端口
溫度端口 ( SCT-150)
壓力端口 ( EMA 接頭)
壓力端口 ( VSTI)
M10x1
M16x2
1/4“ BSPP
外殼鋁
密封 FKM
與介質相接觸的零部件鋁、碳鋼、FKM

* ( 在21 cSt 時校準, 可選擇其他校準粘度)
1,015/ 60/5150/8 00/15600/20…750 L/min

環境溫度 (℃) -10+50
儲存溫度 (℃) -20+80
流體溫度(℃) -20+90
過濾精度 ( μm) 25(對于SCFT-015為10 μm)
粘度范圍 ( cSt)* 10100
SCFT-xxx-02-02

SCFT渦輪流量計#
SCK連接電纜
Serviceman/The Parker Service Master 系列 #
m (5針插頭 - 5針插頭) SCK-102-03-02
5 m (5針插頭 - 5針插頭) SCK-102-05-02
5 m加長電纜 ( 5針插頭 - 5針插座) SCK-102-05-12

55


13 渦輪流量計 SCFT-CAN

渦輪流量計帶CAN總線技術

6種測量范圍，最高達750L/min
安裝簡單
耐壓能力達480bar
低流動阻力
內置溫度和壓力傳感器接口
可以雙向操作
采用SPEEDCON，布線簡便
最長達100m的電纜
低流動阻力，可同時測量p/T/Q

功能

液壓油流經渦輪機，驅動渦輪機葉輪旋轉，其產生的頻 率經過電子裝置處理后輸出，并對阻流效應的影響進行 一定的補償。由于該傳感器的流動阻力 QR非常低，因此液壓環路的損 耗也非常低。傳感器安裝了一個測壓接頭 EMA- 以測量壓力。直接插入 SCT-150溫度傳感器還可以測量油溫。因此，在這個測量 位置上，所有的重要參數均可測量出來。

應用

液壓設備診斷，連接
The Parker Service Master Plus
p-Q 測量
液壓測試，卸荷閥自動啟動
SPEEDCON 為 PHOENIX CONTACT GmbH & Co KG公司的注冊商標

56


13 渦輪流量計 SCFT-CAN功能說明

PQMSRNSCFT
連接電纜
SCK-401-02-4F-4MThe Parker Service Master Plus
或 The Parker Service Master Easy
渦輪流量計 SCFT-xxx-C2-05
B
57


13 渦輪流量計 SCFT-CANSCFT-CAN尺寸參數

PQMSRNACEB
SCFT-CAN –# 015 060 150 300 600 750
A 69 62 62 62 62 100
B 1 6 190 190 190 212 212
C 69 496 496 496 75 75
E 150 164 164 168 18 186
M 695 10 10 10 127 1258
N 0 5 5 7 9 12
P 25 52 52 52 62 60
Q / 90 90 90 106 104
R 0 5 5 9 11 10
S 115 157 157 152 168 181

58


13渦輪流量計 SCFT-CAN技術參數

SCFT-CAN -# 015 060 150 300 600 750
流量范圍 QN(L/min) 1…015 …060 5150 8 00 15600 20750
精度 ( ± %)FS/IR
@ 21cSt 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作壓力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
壓降
ΔP max (bar) @ FS, 21cSt 15 15 15 4 5 5
重量 ( g) 650 750 750 1200 1800 2100

FS = 滿量程
IR = 指針讀數

* = 測量值 ≥ 15 % FS 時, 當測量值 < 15 % FS 時精度為 015 % FS
響應時間 50Qmax (L/min) QN x 1,1
過載壓力
P max (bar) PN x 1,2
端口：
溫度端口 ( SCT-150)
壓力端口 ( EMA 連接端口)
壓力端口 ( VSTI)
M10x1
M16x2
1/4“ BSPP
外殼鋁
密封 FKM
與介質相接觸的零部件鋁、碳鋼、FKM

環境溫度 (℃) -10+50
儲存溫度 (℃) -20+80
流體溫度 (℃) -20+90
過濾精度(μm) 25(對于SCFT-015為10 μm)
粘度范圍 ( cSt)* 10100
* (在21 cSt 時校準, 可選擇其他校準粘度)
SCFT-CAN渦輪流量計 #
1,015/ 60/5150/8 00/15600 L/min SCFT-xxx-C2-05
20…750 L/min; Pmax = 480 bar SCFT-750-C2-05

SCK 連接電纜 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M

59


14 液壓測試儀 SCLV

可測量壓力、溫度和流量

2種測量范圍，最高達750L/min

耐壓能力達480bar

帶過載保護

可反向操作(流量方向?yàn)锳-B)

可與CAN總線連接
精確地測量流量、壓力和溫度

特點：

可雙向測量；內置油路通道，以保護系統、測試設備
和操作人員。

可選擇流量方向，從而使連接順利，測量方便。

可快速連接泵、閥、電機、氣缸等液壓驅動裝置。
液壓測試儀操作簡單，并能測出液壓系統故障的位置，如
檢測方向控制閥的故障點，并對其做出調整等，因此非常
適用于檢測泵、閥、電機、氣缸等液壓驅動裝置。

液壓測試儀可同時測量壓力、溫度和流量。

內置安全截止閥
(膜片式保險器)

液壓測試儀上依靠卸載閥上的兩個膜片式保險器進行安
全控制，當系統壓力超過最大工作壓力( P )時，膜片破
裂，同時卸載閥停止工作，流體返回到油箱內(max) 。

更換膜片前請仔細閱讀操作手冊。

60


61
SERIAL No XXXXX
RANGE 10-300 LPM / 3-80 US GPM
FLOW
14 液壓測試儀 SCLV 功能說明
同時測量壓力和流量可以得出系統的功率(左圖所示)。
該圖是使用液壓測試儀SCLV-PTQ的一個案例。系統的壓
力由內置卸荷閥生成。
p-Q圖(如右圖)顯示了系統的功率。特別是在液壓泵系
統(負載敏感系統)中，分析負載是非常重要的。這在
SensoWin 中可以快速簡單地實現。
使用The Parker Service Master Plus 或 Easy 以及液壓測
試儀 SCLV-PTQ 來測量壓力、流量和溫度

62
SCLV-PTQ-xxx SCFT-150-DRV
SERIAL No XXXXX
RANGE 10-300 LPM / 3-80 US GPM
FLOW
E
C
B
A
FLOW
C
B
E
14 液壓測試儀 SCLV 尺寸參數
# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
A 62 98 117
B 370 222 235
C 50 50 75
E 130 135 150
# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
流量范圍 QN(L/min) 6…150 10…300 20…750
精度 (± %) IR
@ 21cSt 10 1,0 (> 20 L/min)) 1,0 (> 25 L/min)
工作壓力PN (bar) 350 350 400
安全截止點
(膜片碎裂點) – 420 bar 480 bar
端口 (A - B) 3/4“ BSPP 1“ BSPP 1-7/8“ UNF
壓降Δ Pmax (bar) @ (FS) 21cSt 15 4 5
重量 (kg) 42 55 89
FS = 滿量程
IR = 指針讀數
響應時間 50
環境溫度(℃) -10+50
Qmax (L/min) QN x 1,1
過載壓力
Pmax (bar) PN x 1,2 儲存溫度(℃) -20+80
端口
溫度端口 (SCT-150)
壓力端口 (EMA3 連接端口)
壓力端口 (VSTI)
M10x1
M16x2
1/4“ BSPP
流體溫度(℃) -20+90
外殼鋁過濾精度 (μm) 25
密封FKM
粘度范圍 (cSt)* 10100
與介質相接觸的零部件鋁、碳鋼、FKM
* (在21 cSt 時校準, 可選擇其他校準粘度)

14 液壓測試儀 SCLV 技術參數

SCLV-PTQ液壓測試儀帶卸荷閥 #
10… 00 L/min; Pmax = 420 bar SCLV-PTQ-300
10… 00 L/min;, Pmax = 420 bar, 帶 CAN總線連接
SCLV-PTQ-300-C2-05
20…750 L/min; Pmax = 480 bar SCLV-PTQ-750
20…750 L/min;, Pmax = 480 bar, 帶 CAN總線連接
SCLV-PTQ-750-C2-05

SCLV-PTQ帶安全膜片保險器 #
10… 00 L/min; Pmax = 420 bar SCLV-DISC-300
20…750 L/min; Pmax = 480 bar SCLV-DISC-800

SCFT渦輪流量計，帶單向節流閥 #
6150 L/min; Pmax = 400 bar SCFT-150-DRV
6…750 L/min;, Pmax = 400 bar, 帶 CAN總線連接
SCFT-150-DRV-C2-05

SCK連接電纜
Serviceman/The Parker Service Master 系列#
m (5針插頭 - 5針插頭)
SCK-102-03-02
5 m (5針插頭 - 5針插頭)
SCK-102-05-02
5 m加長電纜
(
5針插頭 - 5針插座)
SCK-102-05-12

SCK 連接電纜 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M

6


15 流量計 SCQ

測量原理：彈簧/活塞
方向識別
響應時間≤ 2 ms
結構緊湊
耐壓能力高達420bar
粘度范圍廣
可使用連接塊測量p/T/Q
帶方向識別，適用于行走液壓和工業液壓

功能

流體從A至B或從B至A流動時會帶動活塞(K)運動。沒有
流體經過時，彈簧(F)和活塞(K)處于中間平衡狀態；而
當流體經過時，行程(S)隨著流量的變化成比例變化，
并通過電路系統轉換為輸出信號。當流體方向發生改變
時(B至A)，輸出信號也隨之變化(如
-458 l/min)。活塞
的響應時間小于0002 s。

應用

流量是高壓流體領域里一項重要的指標。SCQ的響應時間 保證了液壓系統所有的動態變化都能測量到，而方向識別 功能則在尋找系統故障時有著重要的作用。快速的負載變 化會導致泵和閥的損壞，而SCQ流量傳感器能安全地獲取 這些數據并防止其發生。接上連接塊后就可以同時測量流
體的p, T和Q了。將嵌入式接頭接入硬管或軟管總成后， SCQ流量傳感器的安裝就完成了。傳感器堅固的結構保證了即使在惡劣的工況下(如高負載 變化或壓力激增等)，該傳感器還是能長時間使用。

SCQ-
SCQ-SCQ-測量原理
測量原理測量原理

64


65
B
A
A B
Serviceman
SCM-152-x-02











15 流量計 SCQ 功能說明
流量計SCQ
帶連接塊SCAQ
連接電纜
SCK-102-03-02
連接電纜
SCK-102-03-02
流量計 SCQ-060-0-02
The Parker Service Master Plus
或 The Parker Service Master Easy
流量計 SCQ
帶連接塊 SCAQ
和壓力/溫度傳感器SCPT

66
ca 68 77
50x30
SW27
hex27
X4)
X1)
X2)
X3)
M24x15
ca 68 77
50x30
SW27
hex27
X4)
X1)
X2)
X3)
M24x15
端口尺寸和壓降曲線圖 SCQ-060
擰緊力矩 20 Nm
擰緊力矩 30 Nm
15 流量計 SCQ 尺寸參數
x1) O型圈 21,95x1,78
x2) O型圈 20,29x2,2
x3) O型圈 15,54x2,62
x4) O型圈
x1) O型圈 36,17x2,62
x2) PTFE 與 O型圈 2,64x2,62
端口尺寸和壓降曲線圖 SCQ-150

67
120
80
M8
20 tief
A B
X
Y
80
30
10
85
44
44
60
19
15 10
425 55

連接塊SCAQ-060 連接塊SCAQ-150
15 流量計 SCQ 尺寸參數
直通接頭SCAQ-GIR1/2
SCQ 流量計 (0±60 L/min) #
060 L/min (包括定距環) SCQ-060-0-02
用于SCQ-060的定距環SC-910
用于SCQ-060的密封件SC-911
SCAQ 直通接頭 (60 L/min) #
1/2" BSPP 內螺紋 (A-B) 和 M24 內螺紋(連接SCQ-060) SCAQ-GIR1/2A4CX
可連接：
基座端口 M24 外螺紋(SCQ-060) SCQ-M24X15-ED
SCAQ 連接塊 (60 L/min) #
1/2" BSPP 內螺紋 (A-B) 和 M42 內螺紋(連接SCQ-060 ) SCAQ-060
可連接：
基座端口 M24 外螺紋(SCQ-060) SCQ-M24X15-ED
1/2" BSPP 外螺紋端口 (A-B) SCQ-R1/2-ED
SCQ 流量計 (0±150L/min) #
0150 L/min SCQ-150-0-02
SCQ-150 的密封件SC-912
SCAQ 連接塊 (150 L/min) #
3/4" BSPP 內螺紋 (A-B) 和用于 M42 內螺紋(連接SCQ-150) SCAQ-150
可連接：
基座端口 M42 外螺紋(SCQ-150) SCQ-M42X15-ED
3/4" BSPP 外螺紋端口(A-B) SCQ-R3/4-ED

15 流量計 SCQ 技術參數

SCQ-060 SCQ-150
測量范圍 QN -60+60 L/min -150+150 L/min
Qmax -66+66 L/min -165+165 L/min
端口 M24 (NG10) M42 (NG16)
重量 ( g) 670 1050

精度
非線性誤差 ±2 % FS @ 46cSt
響應時間 2ms
熱溫漂 ±0,05 % FS/°C
重復精度 ±0,5 % FS
耐壓性
壓力范圍 …420 bar
工作壓力 PN 15 bar
過載壓力 P max (bar) 420 bar
壓降 ΔP (bar) @ (FS)見圖示
材料
外殼碳鋼
密封圈 NBR
與介質相接觸的零部件碳鋼、 NBR

環境條件
工作溫度 +10…+60 °C
儲存溫度 -20…80 °C
T max流體 +80 ℃
過濾精度 25 μm
粘度范圍 15…100 cSt
防護等級 IP54 DIN EN 60529
電路連接，至手持式測試儀
插口 5針，插拔式
電源電壓 +7…+15 VDC
輸出 ± VDC
EM兼容性
電磁干擾排放 EN 61000-6-
電磁干擾抵抗 EN 61000-6-2

FS = 滿量程

SCK連接電纜
Serviceman/The Parker Service Master 系列 #
m (5針插頭 - 5針插頭) SCK-102-03-02
5 m (5針插頭 - 5針插頭) SCK-102-05-02
5 m加長電纜 (5針插頭 – 5針插座) SCK-102-05-12

68


16 連接電纜 SCK

結構緊湊
抗干擾
兼容所有的診斷設備和傳感器
插拔式
多種長度
耐油材料
電纜，連接CAN總線傳感器

Parker CAN總線電纜用于將Parker CAN總線傳感器連接 至The Parker Service Master Plus SCM-500。

其快速插入方式
SPEEDCON*使連接簡單而安全。

CAN連接電纜

SCK-401-02-4F-4M

CAN Y型連接器

SCK-401-0 -Y

CAN終端連接器

SCK-401-R

電纜，用于模擬傳感器

SensoControl連接電纜適用于惡劣環境。

5針型
插拔式5針電纜適用于所有的5針連接。

4針型
4針電纜只適用于型號為SCM-150-1-01/02和SCM-1522-
08的 Serviceman。

連接電纜 (5 針)

SCK-102-xx-02

加長電纜 (5 針)

SCK-102-05-12

轉換接頭

SCK-002-08
(可以將4針傳感器連接至新設備)

連接電纜( 4 針)

SCK-102-02-08

SPEEDCON 為 PHOENIX CONTACT GmbH & Co KG公司的注冊商標

69


16 連接電纜 SCK 技術參數

外殼
材料

銅合金

表面

鍍鉻

防護等級(連接后)

IP50

電纜
護套

PUR

顏色

黑色

允許溫度靜止操作時

-20 … +70 °C

移動操作時

-5 … +70 °C

銅網格屏蔽

屏蔽性

SCK 連接電纜
Serviceman/The Parker Service Master 系列 #
m (5針插頭 - 5針插頭) SCK-102-03-02
5 m (5針插頭 - 5針插頭) SCK-102-05-02
5 m加長電纜(5針插頭 – 5針插座) SCK-102-05-12
轉換接頭 (4針插座 - 5針插頭) SCK-002-08
2 m (4針)只適用于舊型的 Serviceman (SCM-150-1-01/02 和 SCM-152-2-08) SCK-102-02-08

SCK 連接電纜 CAN*
The Parker Service Master Plus
2 m (5針插頭 - 5針插座)
5 m (5針插頭 - 5針插座)
10 m (5針插頭 - 5針插座)
#
SCK-401-02-4F-4M
SCK-401-05-4F-4M
SCK-401-10-4F-4M
SCK-401-10-4F-4M CAN Y型連接器 包括0,3 m電纜 SCK-401-03-Y
CAN 終端連接器** (5針插座 - 5針插座) SCK-401-R

* 可定制其他長度
** 每個CAN接頭都需要一個終端連接器
70


71
S1
L1
T1
T1
S1
S2
T2
L1
T1
S2 S1
T2
L1
T1
SCA-EMA-3/1
S1
T1
L1
SCA-EMA-3/3
SCA-EMA-3/2
S2 S1
T2
L1
T1
S1
S2
T2
L2
L1
T1
SCA-EMA-3/4
17 測壓接頭 SCA 技術參數
測壓陰接頭
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-1/4-EMA-3 1000bar 1200 bar 2000 bar 1/4" BSPP M16x2 32 27 22
SCA-1/2-EMA-3 630 bar 800 bar 1200 bar 1/2" BSPP M16x2 36 30 22
SCA-1/2-EMA-3-HP 1000bar 1200bar 2000 bar 1/2" BSPP M16x2 36 32 22
測壓陽接頭
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-EMA-3/1 630 bar 800 bar 1200 bar M16x2 -- 37 17 --
SCA-EMA-3/2 630 bar 800 bar 1200 bar M16x2 M12x165 31 17 17
SCA-EMA-3/3 630 bar 800 bar 1200 bar M16x2 M16x2 43 17 --
SCA-EMA-3/4 630 bar 800 bar 1200 bar M16x2 M16x15 31 17 17
90°測壓接頭
# PN Pmax PBurst T1 T2 L1 L2 S1 S2
SCA-90-EMA-3 630 bar 800 bar 1200 bar M16x2 M16x2 49 26 19 22
請注意壓力范圍！

72
S1 S2
L1
T1
S1
T1
L1
SCA-EMA-3/PQC
SCA-1/2-PQC
17 測壓接頭 SCA 技術參數
Parker 快換測壓接頭
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-1/4-PQC 400 bar 600 bar 1000 bar 1/4"
BSPP
-- -- -- --
SCA-1/2-PQC 400 bar 600 bar 1000 bar 1/2"
BSPP
-- 59 27 --
SCA-EMA-3/PQC 400 bar 600 bar 1000 bar M16x2 -- 78 21 17
請注意壓力范圍！

18 Parker 便攜式測量工具包

設備箱堅固耐用
操作簡單
自動傳感器識別

PC連接
不依賴主電源
Serviceman-工具包

ServiceJunior無線-工具包

The Parker Service Master Easy -工具包

Parker手持式測量?jī)x器滿足現代化工業液壓系統的需要，是維護液壓系統不可或缺的儀器。 測量?jī)x器可以測量、顯示以及處理所有的液壓參數，如 壓差、流量和功率等，這使得行走液壓機械、建筑機械 和農業機械等設備都可以進行精確地診斷，并快速地解 決故障。此外，設置值和實際值之間的比較也可以進行存檔。Parker手持式測量?jī)x器對維修技術人員來說是一款理想 的測試工具。使用SensoWin軟件，可以在 PC 上處理數據。


Parker 便攜式測量工具包

SCC設備箱 可存放以下零部件
2x Service Junior 或 1x 帶有 PC適配器的Service Junior 無線 或 Serviceman
2x SCK/2x SCPT/2x SMA
SCC-340
Serviceman/The Parker Service Master Easy
6x SCK/8x SCPT/1x SCT/1x SCRPM
1x SCFT015/060/150/ 00/600 或 1x SCFT-150-DRV
SCC-DRV-300
The Parker Service Master Plus和 1x The Parker Service Master Easy或 1x Serviceman
12x SCK/ 8x SCPT/ 1x SCT/ 1x SCRPM
1x SCFT-015/060/150/ 00/600/750 或 1x SCFT-150-DRV
SCC-500

ServiceJunior工具包
范圍：-1…016bar/0100 bar/0400 bar/0600 bar SCJN-KIT-xxx*
1設備箱 SCC-340
1 ServiceJunior SCJN-xxx-01

以及以下接頭：
1 1/4" BSPP 內螺紋 - M16x2 內螺紋 SCA-1/4-EMA-3
1 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA-3/3*
1測壓軟管 1500 mm (M16x2) SMA3-1500*

ServiceJunior無線 工具包
范圍：-1…016bar/0100 bar/0400 bar/0600 bar SCJNP-KIT-xxx-RC*
1設備箱 SCC-340
1 ServiceJunior 無線 SCJNP-xxx-01-RC
1 PC適配器，包括軟件 SCJNA-PC

以及以下接頭：
1 1/4" BSPP 內螺紋 - M16x2 內螺紋 SCA-1/4-EMA-3
1 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA-3/3*
1測壓軟管 1500 mm (M16x2) SMA3-1500*

* 不適用于1000 bar
74


18 Parker 便攜式測量工具包

Serviceman工具包 # # # #
SCKIT-152-0-600 SCKIT-152-0-00 SCKIT-152-1-00 SCKIT-152-2-00
設備箱SCC- 40 1 1 1 1
Serviceman SCM-152-0-02 SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
壓力/溫度傳感器
0 … 600 bar
SCPT-600-02-02
1傳感器請單獨訂購！(SCPT/SCT/SCFT/SCRPM)
連接電纜 m
SCK-102-0 -02 1 2
接頭
(M16x2 外螺紋 - M16x2 外螺紋)
SCA-EMA- /
1 2
測壓軟管
1500 mm (M16x2)
SMA -1500
1 2
PC-電纜(RS-2 2)
SCK- 15-02- 1 --

SCKIT-340-00
設備箱SCC-DRV- 00 1 1
The Parker Service Master Easy SCM- 0-2-02 SCM- 40-2-02
連接電纜 m SCK-102-0 -02 2
連接電纜 5 m SCK-102-05-02 -2
接頭(M16x2 外螺紋 - M16x2 外螺紋)
SCA-EMA- / 2 2
測壓軟管 1500 mm (M16x2) SMA -1500 2 2The Parker Service Master Easy 工具包 #
SCKIT-330-00
傳感器請單獨訂購！(SCPT/SCT/SCFT/SCRPM)
Serviceman-p-Q工具包
The Parker Service Master Easy-p-Q工具包
設備箱 SCC-DRV- 00
Serviceman
The Parker Service Master Easy
壓力/溫度傳感器 0… 600 bar
SCPT-600-02-02
溫度傳感器 SCT-150-04-02
渦輪流量計 SCFT-150-DRV
連接電纜
m SCK-102-0 -02
連接電纜 5 m SCK-102-05-02
接頭
(
M16x2 外螺紋 - M16x2 外螺紋)
SCA-EMA- /
測壓軟管 1500 mm (M16x2) SMA -1500

#
SCKIT-152-PQ

1
SCM-152-2-02

1

1
2

1
1

#
SCKIT-340-PTQ1
-SCM-
40-2-022112222

75


18 Parker 便攜式測量工具包

The Parker Service Master Plus工具包 # # #
SCKIT-500-00-00 SCKIT-500-01-00 SCKIT-500-01-01
設備箱 SCC-500
The Parker Service Master Plus
頸帶 SC-ACC-01
CAN 連接電纜 SCK-401-05-4F-4M
CAN終端連接器 SCK-401-R
連接電纜
m SCK-102-0 -02
連接電纜 5 m SCK-102-05-02

接頭
(
M16x2 外螺紋 - M16x2 外螺紋)
SCA-EMA- /
外接傳感器接頭 SCK-401-4M
測壓軟管 1500 mm (M16x2) SMA -1500

SCM-500-00-00
SCM-500-01-00

SCM-500-01-01


校準服務

具有ISO 9001校準證書的診斷產品
可直接定制帶ISO 9001校準證書的設備

儀器/類型/工具包 #
ServiceJunior K-SCJN-xxx-01
ServiceJunior無線 K-SCJNP-xxx-01-RC

ServiceJunior 工具包 K-SCJN-KIT-xxx
ServiceJunior無線 工具包 K-SCJNP-KIT-xxx-RC

Serviceman
K-SCM-152-0-02
K-SCM-152-1-02
K-SCM-152-2-02

Serviceman 工具包 K-SCKIT-152-0-600
K-SCKIT-152-0-00
K-SCKIT-152-1-00
K-SCKIT-152-2-00

The Parker Service Master Esay K-SCM-330-2-02
K-SCM-340-2-02

The Parker Service Master Esay 工具包 K-SCKIT-330-00
K-SCKIT-340-00

The Parker Service Master Plus K-SCM-500-00-00
K-SCM-500-01-00
K-SCM-500-01-01
The Parker Service Master Plus 工具包 K-SCKIT-500-00-00
K-SCKIT-500-01-00
K-SCKIT-500-01-01

Serviceman-p-Q 工具包 K-SCKIT-152-PQ
The Parker Service Master Esay-p-Q 工具包 K-SCKIT-340-PTQ

SCPT 壓力/溫度傳感器 K-SCPT-xxx-02-02
SCPT 壓力/溫度傳感器 PQC K-SCPT-xxx-02-02-PQC

SCPT-CAN 壓力/溫度傳感器 K-SCPT-xxx-C2-05
SCPT-CAN 壓力/溫度傳感器 PQC K-SCPT-xxx-C2-05-PQC

SCRPM 轉速計
K-SCRPM-220

SCFT 渦輪流量計
K-SCFT-xxx-02-02

SCFT-CAN 渦輪流量計
K-SCFT-xxx-C2-05

SCQ 流量計
K-SCQ-xxx-0-02

SCT 溫度傳感器 K-SCT-150-0-02
K-SCT-150-04-02

19 校準服務

舉例
證書號
3143
描述：
型號：
S/N：
壓力傳感器
SCPT-600-02-02B125 S
測量范圍：
精度：
0600 bar± 0,5% FS
參考文件 1：Budenberg S/N 15404
參考文件 2：HP 497A Data Logger
校準編號NO94 DKD-KO5801
校準編號8 708 1402

ServiceJunior Serviceman

ServiceJunior 無線
The Parker Service Master Easy
The Parker Service Master Plus
SensoWin. 軟件
電信號測量

SCPT 壓力/溫度傳感器 8-40
SCPT-CAN 壓力/溫度傳感器 41-42
SCT 溫度傳感器 4-46
SCPRM 轉速計 47-49

SCFT 渦輪流量計 52-55
SCFT-CAN 渦輪流量計 56-59
SCLV 液壓測試儀 60-6
SCQ 流量計 64-68

SCK 連接電纜
SCA 轉換接頭

18設備箱及SCKIT工具包 7-76 19校準服務 77-78
K-SCFT-xxx-02-02 77 SCA-EMA-/1 71 SCLV-PTQ-00 6 K-SCFT-xxx-C2-05 77 SCA-EMA-/2 71 SCLV-PTQ-00-C2-05 6 SCA-EMA-/ 71 SCLV-PTQ-750 6 K-SCJN-KIT-xxx 77 SCA-EMA-/4 71 K-SCJN-xxx-01 77 SCA-EMA-/PQC 72 SCM-152-0-02 1 K-SCJNP-KIT-xxx-RC 77 SCA-GMA/20S/T 46 SCM-152-1-02 1 K-SCJNP-xxx-01-RC 77 SCM-152-2-02 1 SCAQ-060 67 SCM-0-2-02 24 K-SCKIT-152-0-00 77 SCAQ-150 67 SCM-40-2-02 24 K-SCKIT-152-0-600 77 SCAQ-GIR1/2A4CX 67 SCM-500-00-00 1 K-SCKIT-152-1-00 77 SCM-500-01-00 1 K-SCKIT-152-2-00 77 SCC-40 74 SCM-500-01-01 1 K-SCKIT-152-PQ 77 SCC-500 74 K-SCKIT-0-00 77 SCC-DRV-00 74 SCMA-FCU-600 5 K-SCKIT-40-00 77 SCMA-VADC-600 5 K-SCKIT-40-PTQ 77 SCFT-150-DRV 6 K-SCKIT-500-00-00 77 SCFT-150-DRV-C2-05 6 SCPT-xxx-02-02 40 K-SCKIT-500-01-00 77 SCFT-750-C2-05 59 SCPT-xxx-02-02-PQC 40 K-SCKIT-500-01-01 77 SCFT-xxx-02-02 55 SCPT-xxx-C2-05 42 SCFT-xxx-C2-05 59 SCPT-xxx-C2-05-PQC 42 K-SCM-152-0-02 77 K-SCM-152-1-02 77 SCJN-KIT-xxx 74 SCQ-060-0-02 67 K-SCM-152-2-02 77 SCJN-xxx-01 9,74 SCQ-150-0-02 67 K-SCM-0-2-02 77 SCJNA-PC 74 SCQ-M24X1.5-ED 67 K-SCM-40-2-02 77 SCJNP-KIT-xxx-RC 74 SCQ-M42X1.5-ED 67 K-SCM-500-00-00 77 SCJNP-xxx-01-RC 17,74 SCQ-R1/2-ED 67 K-SCM-500-01-00 77 SCQ-R/4-ED 67 K-SCM-500-01-01 77 SCK-002-08 70 SCK-102-02-08 70 K-SCPT-xxx-02-02 77 SCK-102-0-02 70 SCRPM-220 49 K-SCPT-xxx-02-02-PQC 77 SCK-102-05-02 70 K-SCPT-xxx-C2-05 77 SCK-102-05-12 70 SCRPMA-001 49 K-SCPT-xxx-C2-05-PQC 77 SCK-15-02-4 24 SCRPMA-002 49 SCK-18-05-21 24 K-SCQ-xxx-0-02 77 SCK-401-0.-Y 70 SCSN-450 24 SCK-401-02-4F-4M 70 K-SCRPM-220 77 SCK-401-05-4F-4M 70 SCT-150-0-02 46 SCK-401-10-4F-4M 70 SCT-150-04-02 46 K-SCT-150-0-02 77 SCK-401-R 70 SCT-400-K-01 46 K-SCT-150-04-02 77 SCTA-400-02 46 SCKIT-152-0-00 75 SC-910 67 SCKIT-152-0-600 75 SMA-1500 74SC-911 67 SCKIT-152-1-00 75 SC-912 67 SCKIT-152-2-00 75 SCKIT-152-PQ 75 SC-BAT-40 24 SCKIT-0-00 75 SCKIT-40-00 75 SCA-1/2-EMA- 71 SCKIT-40-PTQ 75 SCA-1/2-EMA--HP 71 SCKIT-500-00-00 76 SCA-1/2-PQC 72 SCKIT-500-01-00 76 SCA-1/4-EMA- 71 SCKIT-500-01-01 76 SCA-1/4-PQC 72 SCA-90-EMA- 71 SCLV-DISC-00 6 SCLV-DISC-800 6
測量及顯示
ü堅固，可靠，操作簡單

ü堅固，可靠，操作簡單
ü性價比高

ü自動傳感器識別
8-11頁
12-15頁

測量、顯示和儲存

壓力/溫度/RPM測量

ü耐高壓溫度傳感器

ü非接觸式速度測量 CAN總線
8-40頁 41-42頁 4-46頁 47-49頁

流量測量
SCFT 渦輪流量計 SCFT-CAN 渦輪流量計 . CAN總線技術 SCLV 液壓測試儀 ü液壓測試儀 SCQ 流量計 ü流量計
ü渦輪流量計
52-55頁 56-59頁 60-6頁 64-68頁

附件，設備箱及校準服務
SCK 連接電纜 SCA 測壓接頭 設備箱和SCKIT工具包 校準服務
ü電纜，用于CAN總線和模擬傳感器 ü連接M16x2的測量系統端口
Zertifikat Nr. 14 Beschreibung：Drucksensor Messbereich：0...600 bar Modell：SCPT-600-02-02 Genauigkeit：± 0,5% FS S/N：B125S Referenz 1：Budenberg S/N 15404 Cal.No.NO94 DKD-KO5801 Referenz 2：HP 497A Data Logger Cal.No.87081402 -2,00 -1,50 -1,00 -0,50 0,00 0,50 1,00 1,50 2,00 0 10 100 200 300 400 600 P [bar] P [bar] Nominal Soll (bar) Actual Ist (bar) Deviation Abweichung (bar) 0 0 0.00 10 9.1 -0.90 100 99 -1.00 200 199.2 -0.80 00 299.5 -0.50 400 400 0.00 600 600.6 0.60 0 0.1 0.10
69-70頁 71-72頁 7-76頁 77-78頁

.長期穩定

.結構堅固

.操作簡單

.現場靈活使用

.可記錄測量值

無論是在工業領域還是行走液壓行業，各種液壓值的測量和分析都是非常基礎的要求。高速變化的一些液壓值，如閥門開關、氣缸沖程、壓力峰值、壓差和流量變化等都必須實時測量和記錄。
SensoControl.手持式儀器對任何場合來說都是非常合適的測量設備。

SensoControl.手持式儀器是專為以下應用而研制的： . 測量和顯示所有的液壓值，如壓力、壓差、壓力峰
值、溫度、流量、速度等。 . 操作簡單，精度高，適合實時記錄。所有的測量設備及附件都在我廠進行生產和測試。我們
堅持不斷改進質量，使Parker成為您可靠的合作伙伴。充電電池計算機接口 在線操作 數據儲存 外接電源
產品名稱及特征 測量及顯示 帶儲存功能的測量?jī)x器
ServiceJunior Serviceman ServiceJunior無線 The Parker Service Master Easy The Parker Service Master Plus

電池
.○ ○
.
電池
USB
.
.
.
USB
USB/以太網
.
.
.
.
.
.

壓力
.
.
.
.
.
溫度/RPM/流量
.
.
.
電信號
○
○
.
外接傳感器
○
○
.
Parker CAN總線傳感器
.
-- 無
. 可選
. 標準

.數碼式壓力測量，帶背光顯示

.精度±0.5%FS

.刻度顯示，帶峰值記憶功能

.獲取壓力峰值–掃描速度為10ms

.操作簡單

.長期穩定

.背光燈顯示

. 1/4”BSPP不銹鋼接口

ServiceJunior數字壓力表
ServiceJunior可同時測量和顯示壓力，4位數值顯示，精度高；掃描速度為10 ms，可捕捉到壓力峰值。
ServiceJunior操作簡單，功能獨特，性價比高，幾乎集合了所有數字壓力表的優點。

刻度顯示，帶峰值記憶功能
實際值顯示帶背光燈(高度為15mm) 電池電量顯示 最小/最大值或滿量程顯示(FS)菜單功能開啟/關閉背光燈開啟

最小/最大值滿量程
菜單：自動關閉功能單位選擇置零：設置零點
刪除最小/最大值確定菜單功能

ServiceJunior：
測量范圍：-1…016 bar/0...100 bar/0...400 bar/0...600 bar/0...1000 bar SCJN-xxx-01

1 ServiceJunior(取決于壓力范圍) 2 堿性電池 1.5V 1 接頭SCA-1/4-EMA-
其設備箱和工具包請見本樣本74頁

ServiceJunior 帶接頭 1/4“ BSPP 內螺紋 - M16x2 內螺紋 SCA-1/4-EMA-

接頭 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA-/
測壓軟管
SMA-xxx

測壓軟管
SMA-xxx
接頭

EMA-/xxx

技術參數
與介質相接觸的零部件 不銹鋼 1.4404, NBR, 陶瓷
功能 單位：bar/PSI/Mpa/kPa最小/最大值-滿量程顯示電池電量顯示電源自動關閉功能置零(設置零點) 重置 (刪除最小/最大值)
電源 2 x 1,5V 堿性電池電池壽命一般為1500小時
環境溫度(℃) -10...+50
儲存溫度(℃) -20...+60
流體溫度T max(℃) +80
相對濕度 < 85 %
防護等級 EN 60529 (IP 67)
振動阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗沖擊性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100

.操作簡單

.自動傳感器識別

.可連接打印機和PC

.雙行顯示

.結構堅固

Serviceman 有兩個傳感器輸入通道，可測量壓差；結構堅固，并具有防塵功能，適用于惡劣環境。數字顯示可避免讀取誤差。
Serviceman 結構小巧，重量輕，非常適合用于行走液壓行業。
Serviceman帶外接電源接口、兩通道輸入(5針)和PC接口，其數據輸出方式有連接PC和打印機兩種形式。
該設備具有最小/最大值記憶功能，可避免壓力峰值可能導致的損壞。注：Serviceman不能顯示負壓和負流量。連接SCPT傳感器時，只能顯示壓力；若需要測量溫度，請使用溫度傳感器。
與其他SensoControl.的測量?jī)x器一樣，Serviceman 具有傳感器識別功能，傳感器的測量范圍和單位均會自動顯示出來。這可以避免測量錯誤，同時節約了測量時間。

顯示(兩行) INP1（輸入1)和 INP2(輸入2); ΔP 顯示電池電量顯示

開啟/關閉設備選擇輸入差值顯示
如 P1 - P2 = ΔP將數據傳輸至PC刪除最小/最大值
INP1 = INP2： ΔP置零最大值(壓力峰值)最小值置零 INP1/INP2傳感器輸入，5針，插拔式

24 VDC連接電源或車用電纜適配器 SCK-18-05-21
RS22 PC接口 SCM-152-2-02

PC接口 標準配置 110/240 VAC SCSN-450充電器
備件及附件 (須單獨訂購)
充電器 SCSN-450
車用電纜適配器(12/24VDC) SCK-18-05-21
PC 連接電纜 ( RS22) SCK-15-02-1
可充電電池 SC-811
電池 SC-812

.
.○
○ .
○
.○
○ ○
--無
.可選

.標準

.可打印數據

*
不能顯示負壓 --無

.有

Serviceman SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
輸入 2 通道傳感器輸入 ( 5針)插拔式(使用SCMA-VADC-600連接外接傳感器) . . .
可連接的傳感器 壓力*、溫度、 RPM、流量 . . .
精度 ±0,25 %FS 數值±1 . . .
顯示 LC 文字顯示 (4 位),兩行，數字高度為8 mm . . .
接口 RS22 (4針)可另外訂購標準的RS22/USB PC適配器 -- -- .
功能 最小/最大值顯示置零 INP1-INP2差值讀取電池電量顯示自動關閉功能 (15分鐘) . . .
環境狀況 工作溫度： 0...+50 °C儲存溫度： -20...+60 °C相對濕度： < 85 %防護等級 EN 60529 (IP54) . . .
電源 外部電源 SCSN-450 或車用電纜適配器 SCK-18-05-21 (12/24 VDC)內置電池 9 V/110 mA/h電池壽命 5 小時 -- . .
外殼 ABS橡膠護套 170x78x51 mm (長/寬/高 )重量：0 克 . . .

. 數碼式壓力測量，帶背光顯示

. 數字式及圖表式顯示壓力峰值–掃描速度為10 ms

. 按次序儲存測得的壓力值(5000個測量值)

. 通過無線接口連接計算機，每臺計算機最多可接收 16個設備的壓力值

. 使用PC軟件“JuniorWin”分析處理測量值

創新儲存技術
ServiceJunior無線 是一種真正的創新技術：可以測量、顯示和儲存壓力值。
ServiceJunior無線 依靠其獨特而智能的內存管理技術，可以同時記錄一個或多個測量點的壓力值。
壓力表上儲存的數據可以無線傳輸至PC上，其最遠距離可達150m。PC軟件 "JuniorWin"可以設置各種需要的參數，如在REC Auto功能中設置極限值和所需要的壓力輪廓圖。這使得該設備可以在惡劣環境下使用，如系統壓力高達 1000 bar 時。
ServiceJunior無線 可以在辦公室進行監控，節約了時間和成本，同時可以直接在計算機上分析和記錄數據。
對于工業液壓和行走液壓系統來說，該壓力表是一款理想的監控維護設備。

刻度顯示，帶峰值記憶功能 實際值顯示，帶背光燈 (15mm) 電池電量顯示 最小/最大值 或滿量程顯示(FS)
菜單功能開啟/關閉背光燈開啟

最小/最大值滿量程
菜單：自動關閉功能單位選擇置零：設置零點
刪除最小/最大值確認菜單功能

ServiceJunior 無線(帶無線接口)：
范圍：-1…016 bar/0...100 bar/0...400 bar/0...600 bar/0...1000 bar SCJNP-xxx-01-RC

1 ServiceJunior 無線(取決于壓力范圍) 2 堿性電池1,5 V 1 接頭 SCA-1/4-EMA-
其設備箱和工具包請見本樣本 74頁
ServiceJunior無線 系統
. PC適配器，用于發送和接收數據 ( 1)

.無線傳輸各個參數和數據(輸出儲存的測量值)

保證用戶可以快速精確地解決故障
.儲存測量值

保存用戶自定義的壓力范圍

.無線傳輸，最遠可達150m

無需電纜，適用于惡劣條件(如轉動設備上)測量點和記錄點無需在同一位置

.節約成本

安裝簡單(使用電池，不需要電纜)
儲存功能

記錄時間 (如) 00 s ÷ 5000 點
– 間隔時間 = 60 ms 10 ms 掃描速度 = 每個間隔時間內有6個測量值

– 保存該6個測量值中的最大值( MAX)

– 共保存5000個最大值(MAX)

監測/控制壓力值設置一個極限值(如100bar)和一個記錄間隔(如 100ms)，所有高于該極限值的壓力值都將被記錄。 10 ms 掃描速度 = 每個間隔時間內有10個測量值保存該10個測量值中的最大值(MAX)
1 = 101 bar 2 = 102 bar  = 108 bar 最大值
在這個間隔時間（100ms）內，記錄該值。刪除其他測量值。
… 9 = 105 bar 10 = 104 bar

技術參數
與介質相接觸的零部件 不銹鋼 1.4404, NBR, 陶瓷
功能 單位： bar/PSI/Mpa/kPa最小/最大值-滿量程顯示電池電量顯示電源自動關閉功能置零 (設置零點) 重置 (刪除最小/最大值)
PC 功能 PC 軟件 “JuniorWin”通過無線接口將數據傳輸至PC (2,4 GHz)有效范圍為150 m(露天范圍)可設置記錄的參數 IEEE 802.15.4 無線電許可
儲存功能 5000個讀數(最大壓力)可設置儲存間隔 REC Time(按時間記錄 ) REC Auto (壓力峰值監測 )
電源 2 x 1,5V 堿性電池電池壽命一般為800小時
環境溫度 (℃) -10...+50
儲存溫度 (℃) -20...+60
流體溫度T max(℃) +80
相對濕度 < 85 %
防護級別 EN 60529 (IP 54)
振動阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗沖擊性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100

.含3通道和4通道兩類

.自動傳感器識別，操作簡單

. PC接口

.帶充電電池

.結構堅固

The Parker Service Master Easy是一款多通道手持式儀器，可同時測量多個液壓值：
可測量、顯示、儲存和處理所有的液壓參數，如壓力、壓差、流量、溫度和功率等。
為滿足工業液壓和行走液壓的要求，有多種儀器型號可供選擇。
該便攜式測量?jī)x器有以下三種功能：

MAX
最大值
250 bar
120 bar

MIN

最小值
50 bar
1

保存最大值/最小值：
The Parker Service Master Easy可同時測量、顯示并記錄或4個傳感器的數值，每個傳感器(通道)最多可設置 2000個儲存間隔，每個儲存間隔可以保存一對測量值：一個最小值和一個最大值。
在記錄時間為 10分鐘， 2000個儲存間隔的情況下，每個儲存間隔的長度是00 ms。
250 bar
120 bar 50 bar

[min]
由于儀器的掃描速度為恒定的 1000個值 /秒，即相當于每個儲存間隔之中都有 00個值。儀器會保存每個儲存間隔中的最高點(最大值)和最低點(最小值)，將這些點連接后即生成了測量的曲線圖，并保證了壓力峰值的獲取。
[min]
A 11-0 VDCA
B 電源 110/20 VAC-15 VDC車用電纜適配器 12/24 VDC

C B C D I1 – I4 連接傳感器 PC (USB) 顯示屏
D E 鍵盤開/關

確認

選擇

停止/退出
E
菜單鍵

ZERO MEMDISP

RECReset

功能/數值
功能/數值
調整零點置零 I1=I2
儲存方式主菜單(設備設置)
最小-最大/實際值或滿量程顯示顯示方式
測量值記錄
刪除最小/最大值

The Parker Service Master Easy 通道 SCM-330-2-02 The Parker Service Master Easy 4 通道 SCM-340-2-02

充電器 110/20 VAC EUR/UK/US SCSN-450車用電纜適配器 12/24 VDC SCK-318-05-21 PC 連接電纜 USB SCK-315-02-34可充電電池 SC-BAT-340
The Parker Service Master Easy
輸入 自動傳感器識別(p/T/Q/n)外接傳感器 0…10 V, 0/4…20 mA(通過SCMA-VADC-600連接外接傳感器) 插口： 5針, 插拔式分辨率： 12 位 + 信號 = 4096 步
精度 ±0.2 % FS 數值 ±1
取樣周期 1 ms快速模式時 0.25 ms (輸入1)
顯示 LC圖像顯示分辨率： 128 x 64像素可視區域： 72 x 40 mm 背光顯示數字高度： 6 mm (4行顯示) 顯示精度： < 0.25 % FS
顯示功能 差值; 功率; 流量; 實際值; 最小值; 最大值; 滿量程; 溫度; 電池狀態
操作 薄膜覆蓋的鍵盤
接口 USB 2.0, 兼容 USB 1.1在線數據傳輸實際值-最小值-最大值
測量值儲存 測量值儲存： 1000000 點曲線儲存： 240000 點數據格式：實際值 最小值-最大值 快速模式 (0.25 ms) 輸入1儲存方式：間隔時間 (如 5 ms) 點/通道 (2000)
環境狀況 工作溫度： 0 ... 50 °C儲存溫度： -25 °C ... 60 °C溫度誤差： 0.02 % / °C相對濕度： < 80 %防護等級： EN 60529 IP 54 沖擊試驗： IEC 60
CE DIN / EN 61000-6-2 DIN / EN 61000-6-
電源(外接) 11 … 0 VDC充電器 110/240 VAC-15 VDC車用電纜適配器 ( 12/24 VDC)
電池 NiMH電池壽命： 連接3個傳感器時，約8小時
外殼 聚酰胺; 25 x 106 x 5 mm; 重量約 50 g
PC 軟件 在電腦上下載, 顯示及分析測量值下載及編輯儀器設置將數據庫中設置的數據載入測量?jī)x器

. 便攜式多功能手持儀器

. 可測量、監控、分析多種液壓值，如壓力、溫度、流量和轉速等

. 50多通道的測量和顯示

. 測量值顯示方式：數值、刻度、指針、曲線圖

. 可保存并載入項目模板

. 接口：CAN, LAN, USB

. 儲存容量達10億個測量值

. 使用 SensoWin. 7軟件以及 LAN或USB連接，可(自動)記錄、保存并分析測量值

近年來，在傳動和控制領域，液壓系統的應用在不斷地增加，這一趨勢在機器、設備和自動化制造方面尤為顯著。Parker全新的手持式測量?jī)x器 – The Parker Service Master Plus –可以幫您參與到這些新趨勢中去，對液壓系統進行測量、顯示和分析，輕松處理復雜的工序。其應用主要包括預防性維護、調試運行、故障分析及設備優化等。
現代工業的要求(如測量點的增加，更長的電纜長度和更高的抗干擾性等)促使了 CAN總線技術的發展。現在， Parker的CAN總線傳感器利用總線技術的自動傳感器識別能力，提供了一個安裝簡單、即插即用的解決方案。同時，該儀器還兼容已存在的模擬傳感器。
我們久經驗證的儲存方式注重于最小值和最大值的測量。該測量方式與本儀器的多種顯示方式相結合，使得分析更為有效。
The Parker Service Master Plus可通過 LAN或USB連接 PC，并使用 SensoWin.軟件進行分析、控制和遠程維護。
5 The Parker Service Master Plus功能說明

110/240 VAC 電源, 電池壽命約為 8 小時, 充電時間約為 小時
2 x CAN總線網絡，多達 2 通道
模塊化設計，有16個模擬通道或2個高速通道 ( 0.1 ms)自動傳感器識別 PC 接口 ( USB 2.0);將所測得的實際值/最小值/最大值傳輸至SensoWin.軟件，使用大容量?jī)?chǔ)存方式
LAN 接口，用于遠距離監控，微型SD儲存卡可擴大儲存容量

寬達 5.7 英寸的彩色屏，可以清晰地顯示大量信息
控制鍵和方向鍵清晰，可進行直觀操作
27

5 The Parker Service Master Plus功能說明
CAN連接電纜 模擬傳感器連接電纜 SCK-401-XX-4F-4M SCK-102-XX-02

Anschlusskabel CAN Anschlusskabel Analog
SCK-401-XX-4F-4M

Druck-/Temperatursensor CANCAN 壓力/溫度傳感器
SCPT-XXX-C2-05
SCPT-XXX-C2-05
Abschlusswiderstand CANCAN 終端連接器 SCK-401-R

.以數字和刻度方式顯示測量值

.綠色、黃色和紅色的警報等級

.顯示最小值和最大值

Y-Verteiler CAN
SCK-401-0.3-Y

CAN Y型連接器
SCK-401-0.-Y

溫度傳感器
analog
T-150-04-02
SC
T-150-04-02
Durch.ussturbine
analog
SCFT-XXX-02-02

渦輪流量計
SCFT-XXX-02-02Druck-/Temperatursensor analog SCPT-XXX-02-02
壓力/溫度傳感器
SCPT-XXX-02-02

.一個屏幕中最多可顯示4個通道 .一個屏幕中最多可顯示8個通道
.可同時顯示實際值、最小值和最大值 .各個通道使用不同顏色
.有關當前設置的信息行 .統一信息：測量通道、傳感器類別、接口、日期、時間
.標識各個測量通道 及電池狀態
.可在最小、最大、實際值和滿量程之間轉換顯示

.一個屏幕中最多可顯示8個通道 .大屏幕指針顯示
.顯示屏清晰度高，可生成高質量的圖形 .指針顯示最小值和最大值
.可在實際值和最小/最大值之間轉換顯示 .綠色、黃色和紅色的警報等級
.為取得最佳的顯示效果，可對時間軸進行調節 .使用方向鍵導入更多通道

28

The Parker Service Master Plus–基本儀器 SCM-500-00-00
輸入/輸出 CAN 傳感器輸入 2 CAN 總線網絡，每個均有16個通道(連接Parker CAN總線傳感器)掃描速度為 1 ms = 1000 個測量值/秒 M12x1 插口, 帶有SPEEDCON.的5針插拔式 1 數字觸發輸入掃描速度： 1 ms輸入電阻： 1 k歐高運行狀態： >+7 VDC…+24 VDC 低運行狀態： <1 VDC 1 數字觸發輸出掃描速度： 1 ms輸出信號： +24 VDC/最大 20 mA數字輸入和輸出插口： M8x1, 4針插頭
模塊插槽 2個, 用于輸入模塊, 可選擇性安裝插槽 1 = IN1, IN2, IN, IN4/5插槽 2 = IN6, IN7, IN8, IN9/10
顯示 FT-LCD 彩色顯示屏可視區域： 115 x 86 mm 分辨率： 640 x 480 像素
接口 USB通過SensoWin.，在儀器和PC之間在線傳輸數據測量值傳輸：實際值 /最小值/最大值 USB 標準： 2.0全速插口： USB插口, 有屏蔽功能, 類型B USB 主機與大容量?jī)?chǔ)存設備如U盤或可移動硬盤相連接標準： 2.0全速, 最大100 mA插口： USB插口, 有屏蔽功能, 類型A以太網通過SensoWin.和遠程控制，在儀器和PC之間在線傳輸數據測量值傳輸：實際值 /最小值/最大值標準： 10, 100 Mbit/s, IEEE 802. (10/100 base T)插口： RJ45, 插口, 有屏蔽功能
功能 測量：實際值 /最小值/最大值測量值顯示：數字 , 刻度, 指針, 曲線圖測量功能：開始 /停止, 點對點, 觸發觸發：斜率 , 手動, 水平, 窗口, 時間, 邏輯(用相互關聯的兩個事件，開始或停止測量)，預觸發通過以太網遠距離操作錯誤操作時有提示聲

SPEEDCON.是 PHOENIX CONTACT GmbH & Co. KG公司的注冊商標
The Parker Service Master Plus – 基本儀器 SCM-500-00-00
測量值儲存 可儲存測量值，項目數據和屏幕截圖儲存容量每次測量 ≤ 4百萬個測量值測量值總數 > 10億個儲存形式：實際值 /最小值/最大值儲存間隔： 1 ms 至 24 h儲存持續時間： 1 ms 至 00 h內存 64 MB (約200萬個測量值)外接： SD 儲存 2 GB (標準配置為1 GB的微型SD儲存卡) 插槽：微型 SD儲存卡外接： USB大容量?jī)?chǔ)存 40 GB
環境狀況 工作溫度： 0…+50 °C 儲存溫度： -25…+60 °C 相對濕度 < 80 %環境測試： IEC60068-2-2 (1 m, 自由下落)
防護等級 IP64 (根據EN60529)
電源 內部鋰電池, +7.4 VDC/4500 mAh可充電電池/ 連接個CAN傳感器時電池壽命： > 8 h外部 110/240 VAC - 24 VDC/2500 mA車用電纜適配器 ( 12/24 VDC)（作為附件）
外殼/保護套(標準配置) 外殼材料： ABS/PC (熱塑材料)外殼保護套材料： TPE (熱塑橡膠)尺寸 (寬x高x深)： 257 mm x 181 mm x 75 mm重量： 1550 g (基本儀器)

The Parker Service Master Plus – 01型輸入模塊
輸入帶傳感器識別 具有傳感器識別功能 ( p/T/Q/n)的 SensoControl.診斷傳感器 個傳感器輸入(最多 6個模擬測量通道)也可以通過SCMA-VADC連接外接傳感器插口： 5針, 插拔式掃描速度： 1 ms = 1000個測量值/秒每個SCPT壓力/溫度傳感器都有一個溫度通道溫度掃描速度： 1 s
輸入外接傳感器 2 個模擬傳感器輸入可測量電流和電壓掃描速度： 1 ms = 1000個測量值/秒可測電壓范圍： -10…+10 VDC可測電流范圍： 0/4…20 mA外接傳感器電源： +18…+24 VDC/最大100 mA 插口： M12x1, 5針快速模式掃描速度： 0.1 ms = 10000個測量值/秒只有一個外接傳感器輸入時可使用
精度 ± 0.25 % FS +0.02%/℃

產品概述 包括：
CAN傳感器輸入 有自動識別功能的 外接傳感器輸入 -手柄
傳感器輸入(模擬) (模擬) - 24VDC/2.5A電源組 - M8x1,4針電纜接線座 - USB 2.0電纜 ( 2 m) - LAN電纜 ( 5 m) -操作手冊 - PC軟件 - 1 GB微型SD儲存卡
SCM-500-00-00 (基本儀器不帶輸入模塊) 2個總線網絡，每個最多可連接8個傳感器 0 0
SCM-500-01-00 (基本儀器帶1個01型輸入模塊) 2個總線網絡，每個最多可連接8個傳感器  2
SCM-500-01-00 2個總線網絡，每個 6 4
(基本儀器帶2個01型輸 最多可連接8個傳
入模塊) 感器

.操作簡便

. Windows 2000/XP/VISTA

.可同時顯示16條曲線

.縮放功能

.連接測量曲線

.測量值表格化

.極值計算

.曲線移位功能

.自由選擇單位和測量范圍

.光標功能

. 傳輸The Parker Service Master上設置的參數

.自動化測量程序和文檔打印

概述
SensoWin.軟件可讀取和處理 The Parker Service Master Easy或 The Parker Service Master Plus上記錄的測量值，操作簡單，存檔方便，兼容多個Windows版本。
功能
一個圖中最多可生成 16條曲線，曲線的移位功能使液壓值的分析更為準確。功率曲線可以評估泵的性能， Δp可以檢測滲漏和壓力損失。
The Parker Service Master Easy或 The Parker Service Master Plus上的測量值為曲線提供了大量的信息，并可以在任意時間重新生成。范圍和單位的改變會改變曲線的形狀。
圖中的最大值和最小值、曲線的平滑度和數學關系等都是分析液壓系統所需的重要參數。
每次測量的日期和時間都會自動存檔，這為后期數據的處理提供了根據。同時也可直接將數據從 The Parker Service Master Easy或 The Parker Service Master Plus傳輸至 PC。
程序運行(在線操作)時可以直接觀察到當前值(如壓力峰值等)。

示波器 / 觸發器顯示 縮放功能 計算功能 分析功能 擴展光標功能(顯示X值和相對應的Y值) 連接方式：
在線測量值顯示 在線測量值儲存 保存項目 輸出Excel表格 儀器遠程控制功能
自動化測量程序(自動程序控制)
USB
以太網
. . . . .
. . . .
.

SCMA-FCU-600
SCMA-VADC-600
.使用SCMA-FCU-600 測量頻率

SCMA-FCU-600可以將頻率信號(如來自于渦輪流量計、齒輪流量計或轉速計的信號)連接至 The Parker Service Master Easy或 The Parker Service Master Plus。該儀器能處理1 Hz至5 kHz的正弦或矩形信號，其信號振幅為 20 mV至10 V�？赏ㄟ^USB和PC軟件進行輪廓設置。

.外接傳感器電源

SCMA-FCU-600可為每個外接傳感器提供24 V的電源。

.模擬或CAN輸出

SCMA-FCU-600既可與模擬輸入相連接，也可與 CAN輸入相連接。
The Parker Service Master 系列
或 Serviceman
.使用SCMA-VADC-600測量外接信號
The Parker Service Master可測量來自外接傳感器（如扭矩、功率或沖擊）的信號，如 0/4…20 mA或 0…10V。
典型應用 . 力/沖擊曲線
.
扭矩/流量標稱線
.電流/電壓測量
使用該模塊，可測量的電流高達4 ADC，電壓高達48 VDC。
應用： . 比例閥的電流消耗
.
電機/泵開關狀態的測量

根據不同的測量要求，我們有多種傳感器可供選擇：
1 SCPT壓力/溫度傳感器
.堅固的不銹鋼結構

.響應時間為1 ms

.可捕捉壓力峰值

.典型精度為±0,25 %

.測壓接頭

2 SCT溫度傳感器

.耐高壓

.可測油溫高達125°C

.旋入式

3 SCPRM轉速計

.非接觸式 RPM (速度)測量

.可測轉速高達10000RPMs

.帶2m固定電纜

.堅固的不銹鋼結構

.響應時間為1 ms

.可捕捉壓力峰值

.典型精度 ± 0,25 %

.操作靈活

. SCPT系列

傳感器快速的響應時間可以保證安全地捕捉到液壓系統的壓力峰值。堅固的不銹鋼結構適用于多種應用場合，如冷卻系統或氣動應用等。
所有的壓力傳感器都配有一個安裝好的測壓接頭 (M16x2)，可快速安全地連接到液壓系統上，減少了安裝時間。
壓力測量

-1...015 bar
氣動
/
低壓

0 ...060 bar
中等壓力中壓
0 ...150 bar
中等壓力中壓
0 ...400 bar
操作壓力液壓液壓系統工作壓力
0 ...600 bar
高壓

0 ....1000 bar0 ...1000 bar 高壓峰值高峰值壓力
溫度測量

-25...+105 .C
油溫度油溫

The Parker Service Master Plus 或 The Parker Service Master Easy
接頭 EMA-/xxx
壓力/溫度測量SCPT 壓力/溫度傳感器SCPT有多種測量范圍可供選擇，最高可達1000 bar，同時可用于氣動應用場合，并可使用儀器上的TEMP鍵來監測溫度。
連接電纜SCK-102-0-02
壓力/溫度傳感器 連接電纜 SCPT-xxx-02-02SCK-102-0-02
Serviceman
SCM-152-x-02

接頭 EMA-/
測壓軟管 SMA-xxx
測壓軟管 SMA-xxx
測壓接頭 所有工具包 (kit)中的壓力傳感器都附帶提供一個預先裝配好的測壓接頭SCA-1/2-EMA-，并可通過另一個陽接頭與所有的標準測量孔相連接，非常適合快速簡便地診斷液壓系統。
SCPT壓力/溫度傳感器 #
.27
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-EMA-
-1…015 bar/0…060 bar/0...150 bar/ SCPT-xxx-02-02
0...400 bar/0...600 bar/0...1000 bar

SCPT壓力/溫度傳感器 #
1/2" BSPP 外螺紋，帶接頭 SCA-1/2-PQC

SW27 hex.27
-1…015 bar/0...060 bar/0...150 bar/0...400 bar/0...600 SCPT-xxx-02-02-PQC
SW30hex.30
bar
SCK 連接電纜
SW22hex.22
Serviceman/The Parker Service Master系列 #
M16x2
 m (5針插頭–5針插頭) SCK-102-03-02 5 m，加長電纜(5針插頭–5針插座) SCK-102-05-12
SCPT-xxx-02-02
# SCPT-015 SCPT-060 SCPT-150 SCPT-400 SCPT-600 SCPT-1000
測量范圍
-1…015
0…060
0...150
0...400
0...600
0...1000
過載壓力 Pmax(bar)
0 120 00 800 1200 1200
爆破壓力
150 500 900 1200 1800
2500
溫度范圍(℃)

-25…+105
-25…+105
-25…+105
-25…+105
-25…+105
-25…+105
精度 (±1,5 %) FS FS = 滿量程
典型±0,25 %
精度密封
FKM最大 ±0,5 % + 0,2 %/年
環境溫度范圍(℃) 響應時間
1-25…+80
電路連接形式 儲存溫度范圍(℃)
5針-20...+80
壓力端口
1/2" BSPP
Tmax流體(℃)
+105
外殼
不銹鋼 1.401
可靠周期(106)
100
抗沖擊性重量
200IEC 68-2-29
92
.堅固的不銹鋼結構

.響應時間為1 ms

.可捕捉壓力峰值

.現代化CAN總線技術

.采用 SPEEDCON.，布線簡單

.最長達100m的電纜

.傳感器識別LED燈(SIL)

CAN總線技術包含了 SCPT模擬傳感器的所有優點，并通過 SPEEDCON.連接，可最多對一個總線網絡上的 8個傳感器進行簡單布線，具有即插即用功能，無需其他配置。
所有的壓力傳感器都配有一個安裝好的測壓接頭( M16x2)，可快速安全地連接到液壓系統上，減少了安裝時間。
壓力測量
-1...016 bar 氣動/低壓
0 ...060 bar 中壓
0 ...160 bar 中壓
0 ...400 bar 液壓系統工作壓力
0 ...600 bar 高壓
0 ...1000 bar 高峰值壓力
溫度測量
-25...+105 °C 油溫

SPEEDCON.為 PHOENIX CONTACT GmbH & Co. KG公司的注冊商標

-1…016 bar/0…060 bar/0...160 bar/ SCPT-xxx-C2-05 0...400 bar/0...600 bar/0...1000 bar

-1…016 bar/0...060 bar/0...160 bar/0...400 bar/0...600 SCPT-xxx-C2-05-PQC bar

2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
# SCPT-016 SCPT-060 SCPT-160 SCPT-400 SCPT-600 SCPT-1000
測量范圍 ( bar) -1…016 0…060 0...160 0...400 0...600 0...1000
過載壓力 P max (bar) 2 120 20 800 1200 1200
爆破壓力 ( bar) 150 500 900 1200 1800 2500
溫度范圍 (℃)精度 典型為 ±2K/最大為±K -25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105

精度 典型 ±0.25 %最大 ±0.5 % + 0.2 %/年
響應時間 1
電路連接形式 5 針, M12x1
壓力端口 1/2" BSPP
外殼 不銹鋼 1.401
重量 ( g) 200
密封 FKM

.耐高壓

.可測油溫高達125°C

.操作靈活

.旋入式

在液壓系統中，溫度的測量可以避免因?yàn)橛蜏剡^高而導致的泵、比例閥等關鍵零部件的損壞。為了得到準確的溫度，測量必須在管路中直接進行。旋入式傳感器SCT-150也適用于渦輪流量計SCFT-xxx-02-02。
3 ENS O#ONTROL
SCT-150-0-02
溫度探針 SCT-150-0-02連接電纜SCK-102-0-02
Serviceman SCM-152-x-02或 The Parker Service Master 系列
連接電纜
旋入式傳感器 SCK-102-0-02SCT-150-04-02
直通接頭 SCA-GMA/20S/T
SCT-150 (-25 °C...+125 °C)
SCT-150-0-02的探針可以用來測量油箱或容器中的油溫。
溫度傳感器SCT-150-04-02可測量壓力高達60 bar的液壓系統，其外螺紋端可與測壓接頭GMA/20系列和渦輪流量計SCFT-xxx相連接。
熱電偶傳感器 SCT-400-K-01
信號轉換器 SCTA-400-02
The Parker Service Master Plus 或 The Parker Service Master Easy
SCT-400-K-01連接信號轉換器SCTA-400-02
耐高溫的熱電偶傳感器可測量柴油機引擎內高達 1000°C的廢氣溫度。
轉換器 SCTA-400兼容所有K型的熱電偶傳感器。
3 ENS O# ONTROL
SCT-150-0-02
旋入式傳感器 信號轉換器
SCT-150-04-02SCTA-400-02

帶直通接頭
SCT溫度傳感器(Tmax = 125 ℃) #帶插座 (5針)的嵌入式傳感器(M10x1) SCT-150-04-02帶插座(5 針)的溫度探針 SCT-150-0-02直通硬管接頭Φ 20(M10x1) SCA-GMA3/20S/T
SCT溫度傳感器(Tmax = 1000 ℃) #熱電偶轉換器 1000 °C SCTA-400-02熱電偶傳感器 SCT-400-K-01
SCK 連接電纜 # Serviceman/The Parker Service Master 系列
溫度探針
 m (5針插頭 – 5針插頭) SCK-102-03-02
SCT-150-0-02 SCT-400-K-01
5 m，加長電纜(5 針插頭 – 5針插座) SCK-102-05-12
SCT-150-04-02 SCT-150-0-02 SCT-400-K-01 SCTA-400-02
測量范圍(℃)
-25...+125
-25...+125
0…+1000
0…+1000
精度
±1,5 °C ±1,5 °C ±1,5 °C ±1,0 % FS
響應時間 T0,9(s)
1.5
9.1
≤ 5 -
環境溫度(℃)
-25...+70
-25...+70
-20...+150
0...+50
儲存溫度 (℃)
-25...+80
-25...+80
-20...+80
-25...+60
工作壓力
60 ---
Pmax(bar) 800 ---
爆破壓力
1200 --
-探針：不銹鋼1.404 不銹鋼
ABS
外殼
碳鋼 C15K 鍍鋅
手柄：迭爾林帶有2m固定電纜 帶有0 cm固定電纜
密封 FKM - - -
重量 100 120 150 -
與介質相接觸的零部件 碳鋼 C15K 鍍鋅, FKM 不銹鋼 1.404 不銹鋼 -
FS = 滿量程 SCT 溫度傳感器(T max = 1000 °C)不適合 Serviceman

.非接觸式轉速測量

.可測量轉速高達 10000 RPM

.帶2m固定電纜

液壓驅動設備的轉速，如變量泵的輸出等，決定了系統的壓力和流量。
非接觸式測量(光電信號)可以快速簡單地完成。
主動軸(如牽引機的動力輸出軸)的轉速可以通過本設備測量得到，不需要任何安裝或調整。

為獲得精確的光電信號，請使用本產品專用的反射帶。
對于轉動的軸或帶而言，轉速可直接由接觸頭測得。

旋轉軸：非接觸式測量使用接觸頭測量轉速使用接觸頭在前端面測量轉速轉速

技術參數
輸入
測量距離 25...500 mm
測量角度 ± 45°
測量類型 光學，紅色 LED
輸出
測量范圍 20...10000 RPM
精度 < 0,5 % FS
分辨率 ± 5 RPM
電路連接
固定電纜  m 插拔式 5針/4針
環境溫度 0...70 °C
其他
材料 ABS
尺寸 . 4 mm/L = 10 mm
重量 20 g

FS = 滿量程

20...10000 RPM SCRPM-220接觸頭 SCRPMA-001調焦接頭 SCRPMA-002
根據不同的測量環境，我們有多種流量測量?jī)x器可供選擇：
1 渦輪流量計 SCFT
.低流動阻力

.內置壓力和溫度傳感器接口

.安裝簡單

. 6種測量范圍，最高達750L/min

.帶卸荷閥，可記錄 p/Q 特性曲線并分析液壓性能

2 液壓測試儀 SCLV

.耐高壓，最高可達480bar

. 2種測量范圍，最高達750L/min

.帶過載保護

.雙向操作

流量計 SCQ

.方向識別

.響應速度快< 2 ms

.粘度范圍廣

.連接塊SCAQ

除壓力外，流量也是液壓設備的一個重要參數，如變量泵等液壓驅動設備的效率就取決于流量。液壓驅動設備的磨損程度可以由公稱值和實際值之間的比較而得出，其比較結果有利于系統的定期檢修和成本的降低。尤其是在行走液壓行業，機器的效率需要不停地檢測和記錄。因此，壓力和流量的測量為系統的整體分析提供了數據基礎。

.測量原理：渦輪機

. 6種測量范圍，最高達750L/min

.安裝簡單

.耐壓能力達480bar

.低流動阻力

.內置溫度和壓力傳感器接口

.可以雙向操作

低流動阻力，可同時測量p/T/Q
功能
液壓油流經渦輪機，驅動渦輪機葉輪旋轉，其產生的頻率經過電子裝置處理后輸出，并對阻流效應的影響進行一定的補償。
由于該傳感器的流動阻力QR非常低，因此液壓環路的損耗也非常低。
傳感器安裝了一個測壓接頭EMA-以測量壓力。直接插入SCT-150溫度傳感器還可以測量油溫。因此，在這個測量位置上，所有的重要參數均可測量出來。
應用
. 液壓設備診斷 p-Q測量液壓測試，卸荷閥自動啟動

N
FLOW A
B
PQ

C
E
R
M
S
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
A 7 62 62 62 62 100
B 16 190 190 190 212 212
C 7 50 50 50 75 75
E 117 10 10 14 150 154
M 70 10 10 10 127 126
N 0 5 5 7 9 10
P 25 50 50 52 62 60
Q N/A 92 92 90 106 104
R 0 5 5 9 11 10
S 115 157 157 150 168 181

# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
流量范圍 QN(L/min) 1…015 …060 5...150 8...00 15...600 20...750
精度 ( ± %) FS/IR @ 21cSt. 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作壓力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
壓降 ΔP max (bar) @ FS, 21cSt 1.5 1.5 1.5 4 5 5
重量 ( g) 650 750 750 1200 1800 2100

FS = 滿量程 IR = 指針讀數
*
= 測量值 ≥ 15 % FS 時, 當測量值 < 15 % FS 時精度為 0.15 % FS

*
( 在21 cSt 時校準, 可選擇其他校準粘度)

響應時間 50
Qmax (L/min) QN x 1,1
過載壓力 P max (bar) PN x 1,2
端口溫度端口 ( SCT-150)壓力端口 ( EMA接頭)壓力端口 ( VSTI) M10x1 M16x2 1/4“ BSPP
外殼 鋁
密封 FKM
與介質相接觸的零部件 鋁、碳鋼、FKM

1,0...15/...60/5...150/8...00/15...600/20…750 L/min

SCFT-xxx-02-02

m (5針插頭 - 5針插頭) SCK-102-03-02 5 m (5針插頭 - 5針插頭) SCK-102-05-02 5 m加長電纜 ( 5針插頭 - 5針插座) SCK-102-05-12
.渦輪流量計帶CAN總線技術

. 6種測量范圍，最高達750L/min

.安裝簡單

.耐壓能力達480bar

.低流動阻力

.內置溫度和壓力傳感器接口

.可以雙向操作

.采用SPEEDCON.，布線簡便

.最長達100m的電纜

低流動阻力，可同時測量p/T/Q

功能
液壓油流經渦輪機，驅動渦輪機葉輪旋轉，其產生的頻率經過電子裝置處理后輸出，并對阻流效應的影響進行一定的補償。
由于該傳感器的流動阻力 QR非常低，因此液壓環路的損耗也非常低。
傳感器安裝了一個測壓接頭 EMA-以測量壓力。直接插入 SCT-150溫度傳感器還可以測量油溫。因此，在這個測量位置上，所有的重要參數均可測量出來。
應用
. 液壓設備診斷，連接 The Parker Service Master Plus p-Q 測量液壓測試，卸荷閥自動啟動

SPEEDCON. 為 PHOENIX CONTACT GmbH & Co. KG公司的注冊商標

SCFT-CAN –# 015 060 150 300 600 750
A 6.9 62 62 62 62 100
B 16 190 190 190 212 212
C 6.9 49.6 49.6 49.6 75 75
E 150 164 164 168 18 186
M 69.5 10 10 10 127 125.8
N 0 5 5 7 9 12
P 25 52 52 52 62 60
Q / 90 90 90 106 104
R 0 5 5 9 11 10
S 115 157 157 152 168 181

SCFT-CAN -# 015 060 150 300 600 750
流量范圍 QN(L/min) 1…015 …060 5...150 8...00 15...600 20...750
精度 ( ± %)FS/IR @ 21cSt. 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作壓力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
壓降 ΔP max (bar) @ FS, 21cSt 1.5 1.5 1.5 4 5 5
重量 ( g) 650 750 750 1200 1800 2100

FS = 滿量程 IR = 指針讀數
*
= 測量值 ≥ 15 % FS 時, 當測量值 < 15 % FS 時精度為 0.15 % FS

*
(在21 cSt 時校準, 可選擇其他校準粘度)

響應時間 50
Qmax (L/min) QN x 1,1
過載壓力 P max (bar) PN x 1,2
端口：溫度端口 ( SCT-150)壓力端口 ( EMA連接端口)壓力端口 ( VSTI) M10x1 M16x2 1/4“ BSPP
外殼 鋁
密封 FKM
與介質相接觸的零部件 鋁、碳鋼、FKM

1,0...15/...60/5...150/8...00/15...600 L/min SCFT-xxx-C2-05 20…750 L/min; Pmax = 480 bar SCFT-750-C2-05

2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
. 可測量壓力、溫度和流量

. 2種測量范圍，最高達750L/min

. 耐壓能力達480bar

. 帶過載保護

. 可反向操作(流量方向?yàn)锳-B)

. 可與CAN總線連接

精確地測量流量、壓力和溫度
特點：
. 可雙向測量；內置油路通道，以保護系統、測試設備和操作人員。

. 可選擇流量方向，從而使連接順利，測量方便。

. 可快速連接泵、閥、電機、氣缸等液壓驅動裝置。

液壓測試儀操作簡單，并能測出液壓系統故障的位置，如檢測方向控制閥的故障點，并對其做出調整等，因此非常適用于檢測泵、閥、電機、氣缸等液壓驅動裝置。
液壓測試儀可同時測量壓力、溫度和流量。
內置安全截止閥(膜片式保險器)
液壓測試儀上依靠卸載閥上的兩個膜片式保險器進行安全控制，當系統壓力超過最大工作壓力( P )時，膜片破裂，同時卸載閥停止工作，流體返回到油箱內max。
更換膜片前請仔細閱讀操作手冊。
使用The Parker Service Master Plus或Easy以及液壓測試儀 SCLV-PTQ 來測量壓力、流量和溫度
FLOW
SERIAL No. XXXXX
RANGE 10-300 LPM / 3-80 US GPM

p-Q圖(如右圖)顯示了系統的功率。特別是在液壓泵系統(負載敏感系統)中，分析負載是非常重要的。這在 SensoWin.中可以快速簡單地實現。
同時測量壓力和流量可以得出系統的功率(左圖所示)。該圖是使用液壓測試儀SCLV-PTQ的一個案例。系統的壓力由內置卸荷閥生成。
E
FLOW
FLOW
SERIAL No. XXXXX RANGE 10-300 LPM / 3-80 US GPM
B
B
#
SCFT-150-DRV
SCLV-PTQ-300
SCLV-PTQ-750
A
62
98
117
A
C
E
C
B 70 222 25
C 50 50 75
E 10 15 150

# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
流量范圍 QN(L/min)
6…150
10…00
20…750精度(± %) IR
1.0
1,0 (> 20 L/min)) 1,0 (> 25 L/min)@ 21cSt. 工作壓力PN (bar) 50 50 400
安全截止點
– 420 bar 480 bar
(膜片碎裂點) 端口(A - B)
/4“ BSPP 1“ BSPP 1-7/8“ UNF
壓降Δ Pmax(bar)@(FS) 21cSt.
15 4 5
重量
4.2
5.5
8.9
FS = 滿量程 IR = 指針讀數
響應時間
50
環境溫度(℃)
-10...+50
Qmax (L/min)
QN x 1,1過載壓力
儲存溫度(℃)
PN x 1,2-20...+80
Pmax(bar) 端口
M10x1 溫度端口(SCT-150)
流體溫度(℃)
-20...+90
壓力端口(EMA 連接端口)
M16x2
壓力端口(VSTI)
1/4“ BSPP
外殼鋁過濾精度(μm)
25
密封
FKM
粘度范圍(cSt.)*
10...100
與介質相接觸的零部件鋁、碳鋼、FKM
* (在21 cSt 時校準, 可選擇其他校準粘度)

10…00 L/min; Pmax = 420 bar SCLV-PTQ-300 10…00 L/min;, Pmax = 420 bar, 帶 CAN總線連接 SCLV-PTQ-300-C2-05 20…750 L/min; Pmax = 480 bar SCLV-PTQ-750 20…750 L/min;, Pmax = 480 bar, 帶 CAN總線連接 SCLV-PTQ-750-C2-05

10…00 L/min; Pmax = 420 bar SCLV-DISC-300 20…750 L/min; Pmax = 480 bar SCLV-DISC-800

6...150 L/min; Pmax = 400 bar SCFT-150-DRV 6…750 L/min;, Pmax = 400 bar, 帶 CAN總線連接 SCFT-150-DRV-C2-05

m (5針插頭 - 5針插頭) SCK-102-03-02 5 m (5針插頭 - 5針插頭) SCK-102-05-02 5 m加長電纜 ( 5針插頭 - 5針插座) SCK-102-05-12

2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
.測量原理：彈簧/活塞

.方向識別

.響應時間≤ 2 ms

.結構緊湊

.耐壓能力高達420bar

.粘度范圍廣

.可使用連接塊測量p/T/Q

帶方向識別，適用于行走液壓和工業液壓
功能
流體從A至B或從B至A流動時會帶動活塞(K)運動。沒有流體經過時，彈簧(F)和活塞(K)處于中間平衡狀態；而當流體經過時，行程(S)隨著流量的變化成比例變化，并通過電路系統轉換為輸出信號。當流體方向發生改變時(B至A)，輸出信號也隨之變化(如 -45.8 l/min)�；钊�的響應時間小于0.002 s。
應用
流量是高壓流體領域里一項重要的指標。SCQ的響應時間保證了液壓系統所有的動態變化都能測量到，而方向識別功能則在尋找系統故障時有著重要的作用。快速的負載變化會導致泵和閥的損壞，而SCQ流量傳感器能安全地獲取這些數據并防止其發生。接上連接塊后就可以同時測量流體的p, T和Q了。將嵌入式接頭接入硬管或軟管總成后， SCQ流量傳感器的安裝就完成了。
傳感器堅固的結構保證了即使在惡劣的工況下(如高負載變化或壓力激增等)，該傳感器還是能長時間使用。
SCQ-
測..理

Serviceman SCM-152-x-02
The Parker Service Master Plus 或 The Parker Service Master Easy
A
AB
B
流量計SCQ 帶連接塊SCAQ
流量計 SCQ 帶連接塊 SCAQ 和壓力/溫度傳感器SCPT
連接電纜SCK-102-0-02
流量計 SCQ-060-0-02 連接電纜SCK-102-0-02
端口尺寸和壓降曲線圖SCQ-060 50x30 擰緊力矩 20 Nm
ca. 68 77
SW27
hex27
X1)
X2)
X4)
x1) O型圈 21,95x1,78
X3) x2) O型圈 20,29x2,2
M24x1.5 x) O型圈 15,54x2,62
x4) O型圈

端口尺寸和壓降曲線圖 SCQ-150
50x30 擰緊力矩 0 Nm
ca. 68 77
SW27
hex27
X1)
X2)
X4)
X3)
M24x1.5

x1) O型圈 6,17x2,62 x2) PTFE 與 O型圈 2,64x2,62
15 流量計 SCQ 尺寸參數
60 30 連接塊SCAQ-060 75 58 10 80 30 10 連接塊SCAQ-150 68 120 42

A
B
40 60 44 8.5
A
B
Y
M6 8 38 20
8 tief
X
M8 15 10
20 tief
44 42.5 55
.6.5
2.1
0.560 2.1
19 1.3
80
G1/2
.28.5
直通接頭SCAQ-GIR1/2
100

G3/4 G1/4 .34 .16
36
SCQ 流量計(0...±60 L/min) 0...60 L/min(包括定距環) 用于SCQ-060的定距環 用于SCQ-060的密封件 # SCQ-060-0-02SC-910SC-911
SCAQ 直通接頭 (60 L/min) 1/2" BSPP 內螺紋(A-B)和 M24 內螺紋(連接SCQ-060) 可連接：基座端口 M24 外螺紋(SCQ-060) # SCAQ-GIR1/2A4CXSCQ-M24X1.5-ED
SCAQ連接塊(60 L/min) 1/2" BSPP 內螺紋(A-B)和 M42 內螺紋(連接 SCQ-060 ) 可連接：基座端口 M24 外螺紋(SCQ-060) 1/2" BSPP 外螺紋端口(A-B) # SCAQ-060SCQ-M24X1.5-ED SCQ-R1/2-ED
SCQ流量計(0...±150L/min) 0...150 L/min SCQ-150 的密封件 # SCQ-150-0-02 SC-912
SCAQ連接塊(150 L/min) /4" BSPP 內螺紋(A-B)和用于 M42 內螺紋(連接 SCQ-150) 可連接：基座端口 M42 外螺紋 ( SCQ-150) /4" BSPP 外螺紋端口(A-B) # SCAQ-150SCQ-M42X1.5-ED SCQ-R3/4-ED

SCQ-060 SCQ-150
測量范圍 QN -60...+60 L/min -150...+150 L/min
Qmax -66...+66 L/min -165...+165 L/min
端口 M24 (NG10) M42 (NG16)
重量 ( g) 670 1050

精度
非線性誤差 ±2 % FS @ 46cSt.
響應時間 2ms
熱溫漂 ±0,05 % FS/°C
重復精度 ±0,5 % FS
耐壓性
壓力范圍 …420 bar
工作壓力 PN 15 bar
過載壓力 P max (bar) 420 bar
壓降 ΔP (bar) @ (FS) 見圖示
材料
外殼 碳鋼
密封圈 NBR
與介質相接觸的零部件 碳鋼、 NBR

環境條件
工作溫度 +10…+60 °C
儲存溫度 -20…80 °C
T max流體 +80 ℃
過濾精度 25 μm
粘度范圍 15…100 cSt.
防護等級 IP54 DIN EN 60529
電路連接，至手持式測試儀
插口 5針，插拔式
電源電壓 +7…+15 VDC
輸出 ± VDC
EM兼容性
電磁干擾排放 EN 61000-6-
電磁干擾抵抗 EN 61000-6-2

FS = 滿量程

 m (5針插頭 - 5針插頭) SCK-102-03-02 5 m (5針插頭 - 5針插頭) SCK-102-05-02 5 m加長電纜 (5針插頭 – 5針插座) SCK-102-05-12
.結構緊湊

.抗干擾

.兼容所有的診斷設備和傳感器

.插拔式

.多種長度

.耐油材料

電纜，連接CAN總線傳感器
Parker CAN總線電纜用于將Parker CAN總線傳感器連接至The Parker Service Master Plus SCM-500。
其快速插入方式 SPEEDCON*使連接簡單而安全。
CAN連接電纜
SCK-401-02-4F-4M

CAN Y型連接器
SCK-401-0.-Y

CAN終端連接器
SCK-401-R

電纜，用于模擬傳感器
SensoControl.連接電纜適用于惡劣環境。
5針型插拔式5針電纜適用于所有的5針連接。
4針型 4針電纜只適用于型號為SCM-150-1-01/02和SCM-152-2-08的 Serviceman。
連接電纜 (5 針)
SCK-102-xx-02

加長電纜 (5 針)
SCK-102-05-12

轉換接頭
SCK-002-08 (可以將4針傳感器連接至新設備)

連接電纜 ( 4 針)
SCK-102-02-08

SPEEDCON. 為 PHOENIX CONTACT GmbH & Co. KG公司的注冊商標

材料
銅合金
表面
鍍鉻
防護等級(連接后)
IP50

護套
PUR
顏色
黑色
允許溫度靜止操作時
-20 … +70 °C
移動操作時
-5 … +70 °C
銅網格屏蔽
屏蔽性

 m (5針插頭 - 5針插頭) SCK-102-03-02 5 m (5針插頭 - 5針插頭) SCK-102-05-02 5 m加長電纜(5針插頭 – 5針插座) SCK-102-05-12轉換接頭 (4針插座 - 5針插頭) SCK-002-08 2 m (4針)只適用于舊型的 Serviceman (SCM-150-1-01/02 和 SCM-152-2-08) SCK-102-02-08
SCK 連接電纜 CAN* The Parker Service Master Plus 2 m (5針插頭 - 5針插座) 5 m (5針插頭 - 5針插座) 10 m (5針插頭 - 5針插座) # SCK-401-02-4F-4M SCK-401-05-4F-4M SCK-401-10-4F-4M
SCK-401-10-4F-4M CAN Y型連接器 包括0,3 m電纜 SCK-401-0.3-Y
CAN 終端連接器** (5針插座 - 5針插座) SCK-401-R

*
可定制其他長度

**
每個CAN接頭都需要一個終端連接器

17 測壓接頭 SCA 技術參數
測壓陰接頭
S1
S2
# PN P max PBurst T1 T2 L1 S1 S2

T1
T2
T2
T2
L1
T1
SCA-1/4-EMA-
1000bar
1200 bar
2000 bar
1/4" BSPP
M16x2
2
27
22
SCA-1/2-EMA-
60 bar
800 bar
1200 bar
1/2" BSPP
M16x2
6
0
22
SCA-1/2-EMA--HP
1000bar
1200bar
2000 bar
1/2" BSPP
M16x2
6
2
22
L1
T1
90°測壓接頭
#
PN
P
T1
T2
L1
L2
S1
S2
max
PBurst
S2
SCA-90-EMA-
60 bar
800 bar
1200 bar
M16x2
M16x2
49
26
19
S1
L2
測壓陽接頭
S1
#
PN
P
T1
T2
L1
S1
S2
max
PBurst
T1
T1
T2
T1
T1
SCA-EMA-/1
60 bar
800 bar
1200 bar
M16x2
7
17
SCA-EMA-/2
60 bar
800 bar
1200 bar
M16x2
M12x1.65
1
17
L1
SCA-EMA-/
60 bar
800 bar
1200 bar
M16x2
M16x2
4
17
SC
A-EMA-

/1

SCA-EMA-/4
60 bar
800 bar
1200 bar
M16x2
M16x1.5
1
17
S2 S1
L1
SC
A-EMA-

/2

S1
L1
SC
A-EMA-

/


S2
S1
L1
SC
A-EMA-

/4

請注意壓力范圍！
Parker快換測壓接頭
S1
# PN P T1 T2 L1 S1 S2
max
PBurst
SCA-1/4-PQC 400 bar 600 bar
1000 bar
1/4" BSPP
SCA-1/2-PQC 400 bar 600 bar
1000 bar
1/2" 59 27

L1
BSPP
SCA-1/2-PQC

SCA-EMA-/PQC 400 bar 600 bar
1000 bar
M16x2 78 21 17
S1 S2
L1
SCA-EMA-/PQC
T1
T1
請注意壓力范圍！

.設備箱堅固耐用

.操作簡單

.自動傳感器識別

. PC連接

.不依賴主電源

Serviceman-工具包

ServiceJunior無線-工具包

The Parker Service Master Easy -工具包
Parker手持式測量?jī)x器滿足現代化工業液壓系統的需要，
是維護液壓系統不可或缺的儀器。測量?jī)x器可以測量、顯示以及處理所有的液壓參數，如壓差、流量和功率等，這使得行走液壓機械、建筑機械和農業機械等設備都可以進行精確地診斷，并快速地解決故障。
此外，設置值和實際值之間的比較也可以進行存檔。
Parker手持式測量?jī)x器對維修技術人員來說是一款理想的測試工具。
使用SensoWin.軟件，可以在 PC 上處理數據。
SCC設備箱可存放以下零部件 2x Service Junior 或 1x 帶有 PC適配器的Service Junior 無線 或 Serviceman 2x SCK/2x SCPT/2x SMA SCC-340
Serviceman/The Parker Service Master Easy 6x SCK/8x SCPT/1x SCT/1x SCRPM 1x SCFT015/060/150/00/600 或 1x SCFT-150-DRV SCC-DRV-300
The Parker Service Master Plus和 1x The Parker Service Master Easy或 1x Serviceman 12x SCK/ 8x SCPT/ 1x SCT/ 1x SCRPM 1x SCFT-015/060/150/00/600/750 或 1x SCFT-150-DRV SCC-500

1設備箱 SCC-340 1 ServiceJunior SCJN-xxx-01
以及以下接頭： 1 1/4" BSPP 內螺紋 - M16x2 內螺紋 SCA-1/4-EMA-3 1 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA-3/3* 1測壓軟管 1500 mm (M16x2) SMA3-1500*

1設備箱 SCC-340 1 ServiceJunior 無線 SCJNP-xxx-01-RC 1 PC適配器，包括軟件 SCJNA-PC
以及以下接頭： 1 1/4" BSPP 內螺紋 - M16x2 內螺紋 SCA-1/4-EMA-3 1 M16x2 外螺紋 - M16x2 外螺紋 SCA-EMA-3/3* 1測壓軟管 1500 mm (M16x2) SMA3-1500*
* 不適用于1000 bar

2
22
2
2 2 1

Serviceman-p-Q工具包The Parker Service Master Easy-p-Q工具包 設備箱 SCC-DRV-00 Serviceman The Parker Service Master Easy 壓力/溫度傳感器 0… 600 bar SCPT-600-02-02 溫度傳感器 SCT-150-04-02 渦輪流量計 SCFT-150-DRV 連接電纜  m SCK-102-0-02 連接電纜 5 m SCK-102-05-02
接頭 ( M16x2 外螺紋 - M16x2 外螺紋) SCA-EMA-/
測壓軟管 1500 mm (M16x2) SMA-1500

# SCKIT-152-PQ
1 SCM-152-2-02
1
1 2
1 1
# SCKIT-340-PTQ1
--
SCM-40-2-02
2
1
1
2
222

設備箱 SCC-500 The Parker Service Master Plus 頸帶 SC-ACC-01 CAN 連接電纜 SCK-401-05-4F-4M CAN終端連接器 SCK-401-R 連接電纜  m SCK-102-0-02 連接電纜 5 m SCK-102-05-02
接頭 ( M16x2 外螺紋 - M16x2 外螺紋) SCA-EMA-/ 外接傳感器接頭 SCK-401-4M 測壓軟管 1500 mm (M16x2) SMA-1500
1 1 1
SCM-500-00-00 SCM-500-01-00 SCM-500-01-01
1 1 1
2 2 2
2 2 2
–
2
–
1
2 2 2
–
1 2
2 2 2
具有ISO 9001校準證書的診斷產品可直接定制帶ISO 9001校準證書的設備

ServiceJunior K-SCJN-xxx-01 ServiceJunior無線 K-SCJNP-xxx-01-RC
ServiceJunior 工具包 K-SCJN-KIT-xxx ServiceJunior無線 工具包 K-SCJNP-KIT-xxx-RC
Serviceman K-SCM-152-0-02 K-SCM-152-1-02 K-SCM-152-2-02
Serviceman 工具包 K-SCKIT-152-0-600 K-SCKIT-152-0-00 K-SCKIT-152-1-00 K-SCKIT-152-2-00
The Parker Service Master Esay K-SCM-330-2-02 K-SCM-340-2-02
The Parker Service Master Esay 工具包 K-SCKIT-330-00 K-SCKIT-340-00
The Parker Service Master Plus K-SCM-500-00-00
K-SCM-500-01-00
K-SCM-500-01-01
The Parker Service Master Plus 工具包 K-SCKIT-500-00-00
K-SCKIT-500-01-00
K-SCKIT-500-01-01

Serviceman-p-Q 工具包 K-SCKIT-152-PQ The Parker Service Master Esay-p-Q 工具包 K-SCKIT-340-PTQ
SCPT 壓力/溫度傳感器 K-SCPT-xxx-02-02 SCPT 壓力/溫度傳感器 PQC K-SCPT-xxx-02-02-PQC
SCPT-CAN 壓力/溫度傳感器 K-SCPT-xxx-C2-05 SCPT-CAN 壓力/溫度傳感器 PQC K-SCPT-xxx-C2-05-PQC
SCRPM 轉速計 K-SCRPM-220
SCFT 渦輪流量計 K-SCFT-xxx-02-02
SCFT-CAN 渦輪流量計 K-SCFT-xxx-C2-05
SCQ 流量計 K-SCQ-xxx-0-02
SCT 溫度傳感器 K-SCT-150-0-02 K-SCT-150-04-02
舉例
證書號 3143
描述：型號： S/N： 壓力傳感器SCPT-600-02-02B125S 測量范圍： 精度： 0...600 bar± 0,5% FS
參考文件 1：Budenberg S/N 15404參考文件 2：HP 497A Data Logger 校準編號NO94 DKD-KO5801校準編號87081402

額定值 (bar) 實際值 (bar) 偏離值 (bar)
0 0 0.00
10 9.1 -0.90
100 99 -1.00
200 199.2 -0.80
00 299.5 -0.50
400 400 0.00
600 600.6 0.60
0 0.1 0.10
