石油和天然氣應用領域實現無泄漏連接的十個步驟

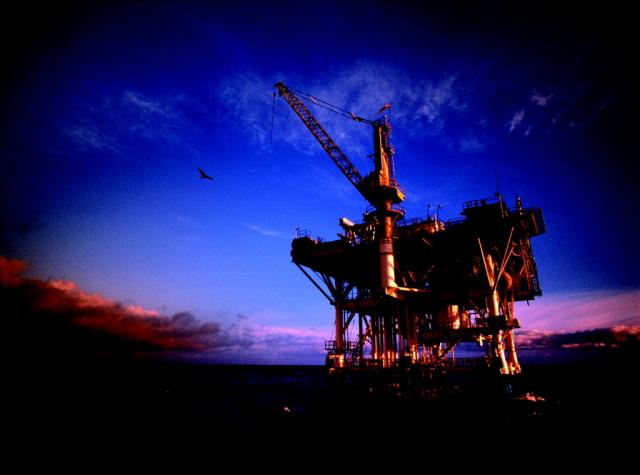

在近海石油和天然氣環境下實現無泄漏連接對于很多管道和儀器儀表工程師來說是一件神奇的事情。但是，傳統的連接方式采用眾多閥門和配件，可能會產生很多泄漏點。

通過十個簡便的步驟即可從根本上降低泄露風險，大幅節約成本，極大提高效率。

步驟一：采用集成配件
通過集成，無需采用聚四氟乙烯膠帶或密封件；閥門更短、更輕且更加緊湊，由此安裝尺寸更小；這種方法的勞動密集程度較低，降低密封件應用錯誤的可能性。

步驟二：勿將閥組連接件擰得太緊

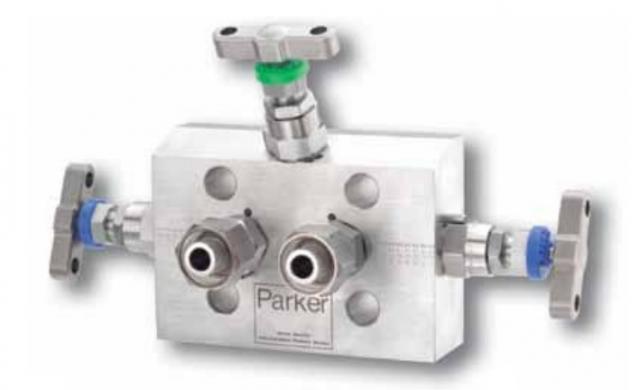

通過派克的PTFree connect?等閥組，將連接件置于閥體之中，在不銹鋼墊片上設置米制直螺紋。由此，降低閥組受損的幾率，并使其更加輕而易舉地在第一時間與取壓管線完美契合。

步驟三：集成管道連接
若采用通過一個工件加工而成的產品，無需加入配件，無需焊接，不產生腐蝕，而且安裝時間更短。

步驟四：減少閥門數量
將所有閥門融為一體（模塊化閥門和單法蘭），無需附加支撐，不易受到振動的影響，同時減少泄露通道。不但縮短安裝時間，也可大幅節約成本。

步驟五：換成派克差壓變送器
派克差壓變送器設置一個獨特的釋放機構按鍵，可在一分鐘內一鍵盤移除設備，兩條線上均暢通無阻，降低發生規線錯誤的概率，通過直接連接工藝管道，不需要NPT彎頭和管道系統，消除潛在的泄漏點和各種風險。

很多傳統的連接方式存在這種缺點：一般其螺栓眾多，耗費大量時間斷開和重新連接設備。但是，派克差壓變送器設置一個獨特的釋放機構按鍵，工程師通過該按鍵可在一分鐘之內移走該裝置；兩條線上均暢通無阻，降低發生規線錯誤的概率。

另外，通過直接連接工藝管道，不那么需要NPT彎頭和管道系統（因而消除潛在的泄漏點和各種風險）。

采用集成配件、不將閥組連接件擰太緊、使用集成管道連接、減少閥門數量、更換成派克差壓變送器可很大程度上避免泄漏。回顧：如何實現石油和天然氣應用領域的無泄漏連接

再加上如下幾個步驟，即從根本上降低泄漏風險，大幅節約成本，極大提高效率。

步驟五：
使用零逸散排放閥門
派克的ProBloc儀表級閥門閥組是首批通過ISO15848 A類標準認證的產品系列之一。所有閥門均通過形式測試，并且通過Shell公司的TAMAP二星認證。

步驟六：
通過模塊化單元加快系統搭建
模塊化系統可以在一個簡單的工作臺上進行搭建，從而顯著降低機柜尺寸。設計和安裝時間通常比傳統機柜形式快得多，而且不需要緊固件和管路，極大降低泄漏風險。

步驟七：
使用高質量連接件和管路
嚴格控制管路和接頭的質量，可以快速高效地確保整個系統的安全。派克建議進行管路連接時要確保材料的一致性，以避免腐蝕的風險，并確保組件按照產品設計規范有效地工作。

步驟九：
考慮進行安裝培訓
對從事管路系統裝配的工程師都應該考慮接受安裝培訓。通過培訓能夠提供實用的知識和指導，確保正確選擇、存放，以及專業的安裝管路。

步驟十：
使用定制產品進行創新
通過與制造商合作，設計定制化產品（適用于某一特定行業或環境），可能會帶來令人驚喜的成本效益，并提供理想的解決方案，克服運營挑戰。

派克公司通過開展全面的創新型開發計劃，為滿足過程管線和儀表等領域的所有標準連通和功能要求，開發了眾多新型解決方案。這些方案的一個重要基礎環節，就是消除容易出現泄漏的錐形螺紋連接，同時避免采用任何聚四氟乙烯膠帶或厭氧密封劑，因為這些材料也經常會在現場操作中帶來問題。

對于整個儀表產業鏈，派克在這個領域的解決方案都可以擴展可靠壓縮管件的范圍，這些方案可以將壓縮管件末端整合到閥門和閥組上。工廠的工程師還可以使用無螺紋管等附件將標準法蘭轉換為壓縮管道連接，從而避免在任何標準儀表應用中使用NPT螺紋。

針對標準的雙關雙泄系統要求，派克提供了單法蘭和法蘭端頭型閥組，通過“單體式”解決方案，避免在創建系統的過程中使用分散的閥門（以及所有額外的連接和這種方案所造成的潛在泄漏路徑）。在這些閥組中，目前已經有符合ISO15848標準的新型超低排放型號可供選擇。

派克最新的集成閥組解決方案屬于高度創新的緊密連接儀表安裝系統（CCIMS）。CCIMS通過一種新型方法將一個差壓流量測量儀表直接連接到一個過程管路。派克目前正在推出用于差壓液位測量應用以及靜壓測量的CCIMS型產品。
