Parker Tema DG-Series Swivel Joints
Parker DG/KR液壓旋轉接頭，液壓附件類
Parker DG 滾珠軸承旋轉接頭
- 工作壓力可達350bar，啟動扭矩小，良好的壓力/轉速比

Parker DG/KR系列旋轉接頭可用于中壓應用，壓力最高可達350 bar，接頭材料可選：黃銅/碳鋼（DG系列），碳鋼（KR系列）。轉速最高可達 60轉/分鐘。派克DG系列旋轉接頭適合于管路需要旋轉的液壓系統中，比如作為轉動部件的附件。根據不同的設計，接頭體材料為銅（DG系列）或者碳鋼（KR系列），旋轉軸的材料是經表面鈍化的碳鋼材料或者不銹鋼材料。

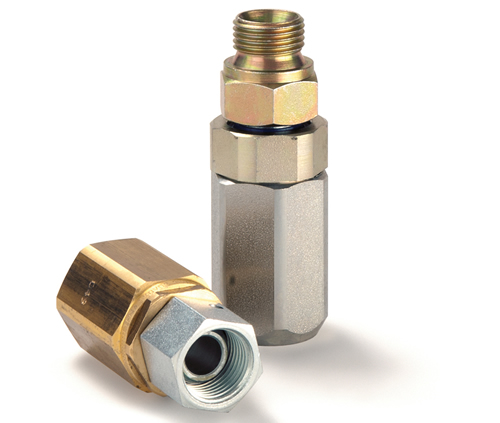

Parker DG-Series Swivel Joints液壓旋轉接頭

最大轉速：
60r.p.m.

市場：
- 農業機械
- 汽車
- 軌道交通
- 市政設施
- 安防
- 工業液壓
- 機械工具
- 物料搬運
- 建筑機械

特征/優勢：
- 旋轉接頭能夠減少管子的高磨損現象發生，而這在液壓系統非常常見
- 適合連接普通的液壓元件
- 用銅作為主體材料，有較強的耐腐蝕表現（DG系列）
- 旋轉軸使用不銹鋼材料，可用于水的應用場合（DG系列）
- 結構堅固，使用雙滑動軸承結構（DG系列）或者鋼球/滾動軸承（KR系列）

性能特點

標稱直徑 (DN) 6 高達 22
長度 (MM) 53 高達 139
外六角 (MM) 22 高達 65
外徑 (MM) 23 高達 72
密封材料 NBR
最大工作壓力 (BAR) 200, 250, 300
最低工作溫度(°C) -40
最高工作溫度 (C) 90
連接類型 外螺紋，內螺紋

應用：
使用旋轉接頭，避免接頭或者管子造成旋轉
- 工程機械的吊裝設備

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Tema Swivel Joints DG-Series

應用

與軟管連接，使一個固定點與轉動，擺動或移動的機器部件形成連接 防止扭曲和避免軟管過度彎曲

介質

礦物油基液壓油及潤滑油 ,也可用于液壓流體 Hetg 和 Hees, 不適用于腐蝕性介質及HFC 液體或氣體

結構

緊湊，免維護，兼具滾動和滑動軸承及潤滑作用。起 動扭矩低。耐磨型環形活塞密封。

材料

殼體，螺母均為碳鋼，環形活塞密封：POM ( 例如： Delrin)/FKM. ED 密封：NBR ( 例如：Perbunan), 也
可提供FKM

表面

無六價鉻鍍鋅

產品系列

8 款不同尺寸的單軸旋轉接頭。可提供多轉軸接頭。管端連 接形式符合DIN 2353, 系列S
最大工作壓力350 bar ( 包含峰值壓力)
外螺紋帶ED 密封(NBR)
外螺紋為公制直螺紋或BSPP 外螺紋

安裝指導

旋轉接頭的壽命取決于無應力的管路連接，因此應避免直接 與鋼管連接。 與軟管連接時，推薦使用旋轉螺母接頭(DIN 3865). 我們推薦使用短直的軟管 ( 軟管自由長度約為 5× 軟管外 徑)，由此可避免振動，沖擊等

注意!

可提供推力雙滾針軸承旋轉接頭 DGNN/DGBN 系列
介質最大許用流速： 8 m/s ( 推薦 5–6 m/s)

貯存時限

滾珠旋轉接頭可存放六個月
若貯存條件符合DIN 7716，則有可能存放1年

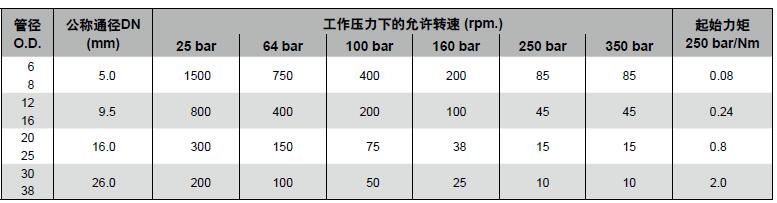

轉速與啟動力矩：
