Parker派克全新的EO-3連接系統，使安裝更加簡單、高效以及安全
Parker 派克EO-3系列接頭EO-3 Tube Fitting System
Parker EO-3 fittings EO-3 Tube Fitting System
Parker派克EO-3 fitting系列接頭

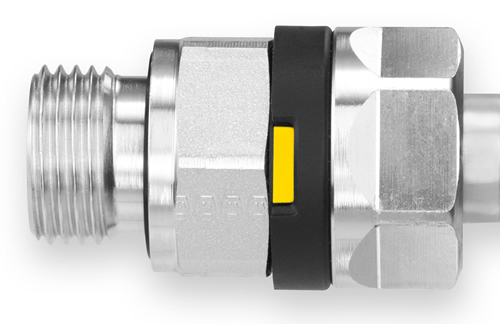

Parker派克全新的EO-3連接系統，使安裝更加簡單、高效以及安全。新的螺紋技術使EO-3的安裝比當前的連接技術更加簡單快速；其安裝結果的可視化，使得所有用戶都可以直接觀察到安裝是否到位，從而保證了設備的安全可靠。派克EO-3系列接頭使用了可視化安裝的特殊系統，確保了鋼管及軟管的安裝的快速便捷，避免了液壓系統出現泄漏的情況。EO-3 獨特的接頭連接系統，使用了可視化安裝系統，確保了鋼管及軟管安裝的快速便捷。EO-3接頭確保了從外部即可控制安裝結果。這個特點也防止系統連接產生泄漏，避免了諸如以下不良影響的產生：停機，客戶投訴，返工，破壞環境以及甚至是發生事故。

EO-3 接頭系統代表了簡單，快速以及安全的安裝。這得益于全新的螺紋技術。與之前所有的接頭（DIN標準接頭）相比， EO-3接頭是基于24°錐的設計，并內置軟密封和使用了特殊錐管螺紋。

Parker 派克EO-3系列接頭_ Parker派克EO-3 fitting系列接頭

EO-3 的安裝不需要力矩扳手或者是延長扳手，一把普通扳手即可滿足安裝要求。鋼管尺寸從25 mm, 螺母從傳統的六角螺母變成了八角形的止動螺母，確保了安裝的便捷。使用八角形螺母，可以確保在空間緊湊的的情況下，使用普通的扳手，就能使安裝能夠順利進行。這就意味著安裝時不需要頻繁更換扳手，這樣安裝速度也大大提高了。

對于新的連接，派克可以繼續使用EO成形設備工具，這個在市場上已經大量應用。客戶可以充分利用這個設備，比如說，EO-2的成形接頭，客戶可以繼續用來做EO-3的成形接頭。這樣可以最大化地節省成本。這幾乎不需要EO-3的成形模具。

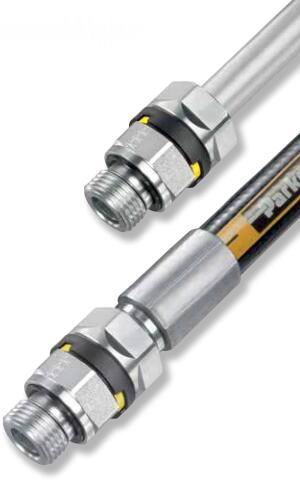

除了鋼管連接，EO-3還能提供軟管連接。

EO-3 應用選擇也較多，使用過渡接頭即可毫無問題地連接到已經存在的EO-2連接系統。這就意味著“舊接頭系統”可以逐步地轉換或者升級到EO-3系統，而無需增加非常多的額外的成本。新的接頭系統提供了4倍安全工作壓力，因此不在延續先前的接頭系統來區分LL系列，L系列以及S系列。 所有尺寸的接頭都使用420bar作為工作壓力。對于一些特殊的應用，根據介質不同，可以更改密封材料。

市場Markerts：
- 汽車
- 安防
- 能源
- 環境
- 工業
- 基礎設施
- 機械工具
- 材料處理
- 移動
- 油和氣
- 發電
- 交通

應用：

- 適于一般液壓應用場合

優勢以及好處：

- 能夠確保安裝安全，不會產生因裝配不到位或者過度裝配而產生系統泄漏的情況。
- EO-3 接頭系統可以同時提供鋼管及軟管連接形式。適合各種應用。
- 紋耗能更少，可以確保更加安全快速的安裝
- EO-3 防拔脫技術也優化了系統的安全。
- EO-3 緊湊型設計，是安裝空間有限下的理想選擇。
- 與內錐面成為一體，密封圈不會掉落或損壞，從而增強了系統的安全性。
- 接頭安裝無需扭矩扳手或額外工具，工具成本降低，裝配更快。
對于管路直徑為25mm以及以上，使用了八角螺母，因此即使是在空間受限的情況下也能輕松安裝。

性能特點

主體形狀 螺母，保護帽，等徑直通，等徑彎頭，等徑三通，隔板等徑接頭，隔板彎頭，旋轉螺母可調式彎頭，旋轉螺母可調式支路三通，旋轉螺母可調式直路三通，旋轉螺母減徑接頭，EO-3 DIN過渡接頭，EO-3 旋轉螺母等徑直通，EO-3外螺紋連接接頭
連接 1 螺紋樣式 na， EO3 管末端， EO3 旋轉螺母， EO 24°錐管末端， EO-3 焊接頭
連接 2 螺紋樣式 na， EO3 管末端， EO3 旋轉螺母， EO 24°旋轉螺母，公制外螺紋-O形圈密封（ISO 6149-2/-3）， 公制外螺紋 - ED密封 (ISO 9974)， 英制外螺紋- ED密封 (ISO 1179-2)， 英制外螺紋 - ED密封(1179-2)， 公制外螺紋帶彈性密封圈，BSPP外螺紋帶彈性密封圈,BSPP內螺紋(ISO 1179-1)
連接 3 螺紋樣式 na, EO3管末端, EO3 旋轉螺母
連接尺寸 M10X1.0-M48X2.0; G 1/8 A-G 1 1/2 A; G 1/8-G 1 1/2
管內徑 (MM) 1.5-6.0
管外徑 (MM) 6-42
管外徑 2 6-42
管外徑 3 6-42

Parker EO-3 Tube Fitting System | Parker NA | Parker EO-3 fittings Parker Hannifin EO-3 | EO-3 Fitting System | Parker Energy-Parker - Parker Hannifin,Parker EO-3 tube fittings system

Parker EO-3 — 技術概覽

■ EO-3 連接 — 硬管連接和軟管連接均適用
■ 硬管尺寸 — 適用于市場上所有外徑從06mm到42mm的冷拔無縫鋼管
■ 系列 — EO-3 連接不再區分LL, L和S
■ 額定壓力 — 22, 28, 35, 42四個規格的額定壓力為250bar，其它規格的額定壓力為420bar。額定壓
力值完全符合ISO 8434標準要求
■ 管端螺紋標準 — Parker EO-3接頭管端采用特定的錐管螺紋，螺紋側面和錐度尺寸完全匹配，提
高了裝配性能 (比如行程和安裝力矩)，同時提高了抗拔脫性能。
■ 接頭體材料 — 碳鋼
■ 鋼管材料 — 與傳統的液壓鋼管一致, 比如DIN EN 10305-4 E235 (ST37)或 E355 (ST52.4)
■ 密封材料 — NBR
■ 表面處理 — 無六價鉻鍍鋅防腐處理
■ 溫度范圍 — -40 oC ~ +120 oC (參照密封材料-NBR)
■ 介質兼容性 — 參照密封材料NBR
■ 能量效率 — 內孔與管道匹配性更好使得流體流動性能更高
