Parker 731液壓管 液壓軟管_派克 Parker 731不剝膠纏繞高壓軟管

Parker 731液壓管 液壓軟管
ISO 3862 TYPE 4SH / DIN EN 856 TYPE 4SH / SAE J1942

主要特點：

No-Skive不剝膠軟管結構-緊湊型設計
4層鋼絲纏繞增強層
主要應用：高壓液壓系統使用
適用介質：
石油基液壓油和水乙二醇液壓油，潤滑油，空氣和水，用于1.7Mpa以上空氣，軟管需要針刺。具體化學兼容性見 《化學性兼容性表》。

軟管結構：
內膠層：合成橡膠
增強層：4層高強度鋼絲纏繞增強層
外膠層：合成橡膠層

溫度范圍：
通用………………-40℃至 +100℃
　　 空氣………………… MAX.+70℃
　　 水 ……………………MAX.+85℃

適用接頭系列 73系列

731緊湊型軟管 - ISO3862-1 4SH，EN856 4SH

適用標準： ISO3862-1 4SH，EN856 4SH
常應用于：高壓液壓系統、高壓流體輸送系統等。

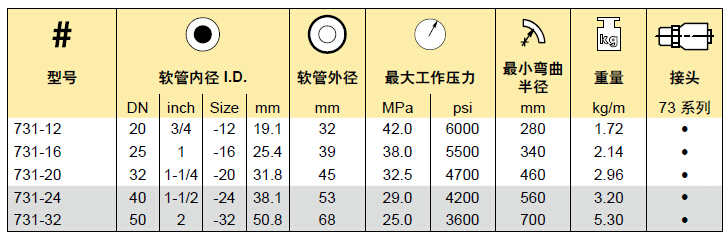

產品選型表格

型號軟管內徑 I.D. 軟管外徑最大工作壓力
最小彎曲
半徑
重量接頭
DN inch Size mm mm MPa psi mm kg/m 73 系列
731-12 20 3/4 -12 19.1 32 42.0 6000 280 1.72
731-16 25 1 -16 25.4 39 38.0 5500 340 2.14
731-20 32 1-1/4 -20 31.8 45 32.5 4700 460 2.96
731-24 40 1-1/2 -24 38.1 53 29.0 4200 560 3.20
731-32 50 2 -32 50.8 68 25.0 3600 700 5.30
