Parker 59系列螺紋連接型快換接頭，可用于高脈沖的液壓應用
Parker's 59 Series High Pressure Non-Spill couplings

Parker 59系列陰接頭 - ACME螺紋連接，無溢流型，重型，高壓快換，承壓（液壓）可達6000 PSI
Parker 59系列陽接頭 - ACME螺紋連接，無溢流型，重型，高壓快換，承壓（液壓）可達6000 PSI

派克該系列快換陰接頭以及陽接頭，是一款螺紋連接，無溢流型，能在壓力下連接的快換連接接頭。適合用于高壓，高脈沖的液壓應用，能夠滿足管路快速連接以及斷開的需求。59系列陰接頭，承壓（液壓）可達6000 psi，能與59系列陽接頭配合連接。派克59系列是一款優質的螺紋連接型快換，可用于高脈沖的液壓應用。59系列陽接頭，承壓（液壓）可達6000 psi，能與59系列陰接頭配合連接。派克59系列是一款優質的螺紋連接型快換，可用于高脈沖的液壓應用。

PDF Catalog Download
Parker's 59 Series High Pressure Non-Spill couplings

堅固的Acme螺紋抗損壞，并具有雙啟動功能，快速對齊螺紋，節省時間和消除重復對準時間。將套筒旋進兩圈半即可完成完整的59系列連接。當顯眼的橙色O形圈被套筒隱藏時，您也可以感覺到當陰接頭和陽接頭完全配合時，可以給出安全連接的視覺和觸覺確認進行工程創新，59系列設計采用內部軸承，以減少軟管扭曲，并減輕在壓力下連接流體管路的困難。這些堅固的接頭使用高強度材料，并具有很強的耐脈沖性能。該系列快換陰接頭以及陽接頭使用無溢流的不銹鋼閥芯，并且能在高達5000psi的背壓下進行連接，并且在高達2500psi的背壓下進行斷開。

技術特點：

- 尺寸范圍：1/2英寸至1 1/2英寸
- 材料：鋼鍍鋅鎳鍍層和FNC涂層延長的耐久性
- 端口連接：NPTF內螺紋，ORB內螺紋
- 密封：丁腈橡膠，聚氨酯

市場：

- 油和氣
- 建筑機械
- 礦業

性能特點：

最大工作壓力 (PSI) ：至 6000
媒介 ：液壓
半聯軸器 ：芯子
最低工作溫度 (F)： -40
最高工作溫度 (F) ：250
密封材料： 丁腈橡膠-聚氨酯
閥門樣式： 無溢流型
主體材料： 碳鋼
螺紋樣式： 內螺紋
應用： 液壓，高壓，無溢流，在壓力下連接
電鍍 鋅鎳電鍍 - 黑色FNC涂層

特點/優點：

- ACME螺紋耐受損壞，易于在惡劣環境中使用時清潔
- 雙開始螺紋快速對準，節省時間和消除挫敗感
- 套筒旋轉兩圈半即可完成連接
- 當外部橙色O形圈完全被套管覆蓋時，提供了連接完成的觸覺和可視化指導。
- 能在殘余壓力下連接和斷開
- 內部軸承可減少軟管扭曲，以減輕在壓力下連接流體管路的困難
- 高強度材料能夠滿足應用的抗沖擊要求

應用：

- 在岸鉆井和油田設備
- 高脈沖的行走機械管路
- 挖機屬具
- 隧道盾構

59 Series High Pressure Non-Spill Quick Couplings Quickly and Easily Connect Under Residual Pressure

Parker's 59 Series couplings are ideal for use in high pressure, high impulse applications that require the security of a threaded connection and the ability to connect and disconnect under residual pressure. The robust ACME thread has a double start feature and allows full connection to be quickly completed in 2-1/2 turns. An internal bearing between the collar and body keeps resistance to a minimum for an easy connection.

59 Series couplings are built to make the most demanding hydraulic connections easy to manage.

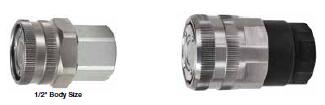

59 Series Couplers母頭

1/2 59-501-8FP 1/2 - 14 NPSF 3.70 2.05 1 1/2" 1 7/8" 1.35 6000
1/2 59-501-8FO 3/4 - 16 UNF 3.74 2.05 1 1/2" 1 7/8" 1.37 6000
3/4 59-751-12FP 3/4 - 14 NPTF 5.53 2.49 2 3/8" 2" 3.72 5000
3/4 59-751-12FO 1 1/16 - 12 UNF 5.34 2.49 2 3/8" 2" 3.68 5000
1 59-1001-16FP 1 - 11 1/2 NPTF 5.82 2.75 65 mm 2 3/16" 4.82 5000
1 59-1001-16FO 1 5/16 - 12 UNF 5.82 2.75 65 mm 2 3/16" 4.77 5000
1 1/2 59-1501-20FP 1 1/4 - 11 1/2 NPTF 7.08 3.74 90 mm 2 5/8" 9.92 5000
1 1/2 59-1501-20FO 1 5/8 - 12 UNF 7.08 3.74 90 mm 2 5/8" 9.67 5000
1 1/2 59-1501-24FP 1 1/2 - 11 1/2 NPTF 7.08 3.74 90 mm 2 5/8" 9.92 5000
1 1/2 59-1501-24FO 1 7/8 - 12 UNF

59 Series Nipples公頭

1/2 59-502-8FP 1/2 - 14 NPSF 3.50 1.88 1 3/4" 1 1/8" 1.07 6000
1/2 59-502-8FO 3/4 - 16 UNF 3.50 1.88 1 3/4" 1 7/8" 1.07 6000
3/4 59-752-12FP 3/4 - 14 NPTF 4.65 2.31 55 mm 2" 2.81 5000
3/4 59-752-12FO 1 1/16 - 12 UNF 4.77 2.31 55 mm 2" 2.87 5000
1 59-1002-16FP 1 - 11 1/2 NPTF 5.12 2.75 65 mm 2 3/16" 4.42 5000
1 59-1002-16FO 1 5/16 - 12 UNF 5.12 2.75 65 mm 2 3/16" 4.38 5000
1 1/2 59-1502-20FP 1 1/4 - 11 1/2 NPTF 5.94 3.75 75 mm 2 5/8" 8.33 5000
1 1/2 59-1502-20FO 1 5/8 - 12 UNF 5.94 3.75 75 mm 2 5/8" 8.29 5000
1 1/2 59-1502-24FP 1 1/2 - 11 1/2 NPTF 5.94 3.75 75 mm 2 5/8" 8.33 5000
1 1/2 59-1502-24FO 1 7/8 - 12 UNF 5.94 3.75 75 mm 2 5/8" 8.29 5000

59 Series Dust Caps and Plugs

1/2 595DC-01 595DP-01
3/4 597DC-01 597DP-01
1 5910DC-01 5910DP-01
1 1/2 5915DC-01 5915DP-01

LITERATURE AND REFERENCE MATERIALS
- 59 - FET Non-Spill, Thread to Connect Landing Page
- 59 Series Product Bulletin
