Parker 471TC, 471ST液壓軟管_派克 Parker 471TC 472TC中壓軟管

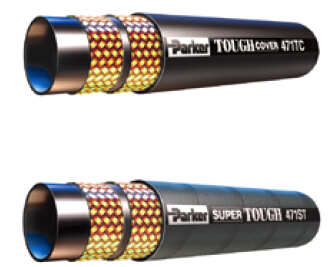

Parker 471TC耐磨外膠層液壓軟管
ISO 11237 TYPE 2SC / DIN EN 857 TYPE 2SC / SAE J1942 / USCG HF /
DNV / ABS / BV

Parker 471ST超耐磨外膠層液壓軟管
ISO 11237 TYPE 2SC / DIN EN 857 TYPE 2SC

471TC|472TC不剝膠緊湊型軟管主要特點：

- No-Skive不剝膠軟管結構-緊湊型設計
- 丁腈橡膠(NBR)內膠層-良好的化學兼容性
- 高耐磨型 TOUGH Cover
- 小彎曲半徑

471TC | 472TC不剝膠緊湊型軟管主要應用：通用中壓液壓系統（尤其是由耐磨性要求的場合）
471TC | 472TC不剝膠緊湊型軟管適用介質： 石油基液壓油和水乙二醇液壓油，潤滑油，空氣和水，用于1.7Mpa以上空氣，軟管需要針刺。具體化學兼容性見 《化學性兼容性表》。

471TC | 472TC不剝膠緊湊型軟管軟管結構：
內膠層：合成橡膠-丁腈橡膠(NBR)　　
增強層：兩層高強度鋼絲編織層 　　
外膠層：合成橡膠層

471TC | 472TC不剝膠緊湊型軟管溫度范圍：
通用………………-40℃至 +100℃　　
空氣………………… MAX.+70℃　　
水 ……………………MAX.+85℃
適用接頭系列 43系列
471TC|472TC不剝膠緊湊型軟管 - EN 857 2SC / ISO 11237-2SC
適用標準：EN857 2SC / ISO11237-2SC

派克471TC軟管為耐磨型小彎曲半徑軟管，耐磨性是普通派克381軟管和派克481軟管的2倍，彎曲半徑也只有普通軟管的一半，特別適應于小空間、緊湊位置安裝；而且外膠層因為耐磨，也不容易破損。

471TC|472TC不剝膠緊湊型軟管產品選型表格

注: 同時高溫且高壓的工況會縮短軟管的使用壽命。

型號軟管內徑 I.D. 軟管外徑最大工作壓力
最小彎曲 半徑重量 最大真空 壓力 接頭
DN inch Size mm mm MPa psi mm kg/m kPa 43 系列
471TC/ST-4 6 1/4 -4 6.3 13 40.0 5800 50 0.30 95
471TC/ST-6 10 3/8 -6 7.9 17 35.0 5075 65 0.42 95
471TC/ST-8 12 1/2 -8 12.7 20 29.7 4250 90 0.52 95
471TC/ST-10 16 5/8 -10 15.9 24 25.0 3625 100 0.66 95
471TC/ST-12 20 3/4 -12 19.1 28 21.5 3125 120 0.86 80
471TC/ST-16 25 1 -16 25.4 35 17.5 2500 150 1.17 8
