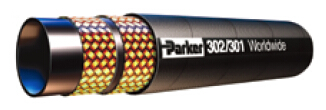

Parker 302 Worldwide管
ISO 1436 TYPE 2SN / SAE 100R2 TYPE AT, J1942 / DIN EN 853 TYPE 2SN

適用介質：石油基液壓油，水乙二醇，潤滑油，空氣和水。用于1.7MPa以上的空氣時，軟管需針刺。
內膠層：合成橡膠
增強層：兩層鋼絲編織
外膠層：合成橡膠
溫度范圍：-40°C 至 +100°C
除： 空氣： +70°C
水： +85°C
適用接頭：43系列，A-54頁

型號軟管內徑 I.D. 軟管外徑工作壓力
彎曲 半徑重量接頭
DN inch Size mm mm MPa psi mm kg/m 43 系列
302-4 6 1/4 -4 6.3 15.0 40.0 5800 100 0.39
302-5 8 5/16 -5 7.9 16.6 35.0 5000 115 0.42
302-6 10 3/8 -6 9.5 19.0 33.0 4750 130 0.55
302-8 12 1/2 -8 12.7 22.3 28.0 4000 180 0.67
302-10 16 5/8 -10 15.9 25.5 25.0 3600 200 0.77
302-12 20 3/4 -12 19.1 29.4 21.5 3100 240 1.00
302-16 25 1 -16 25.4 38.1 16.5 2400 300 1.49
302-20 32 1-1/4 -20 31.8 47.1 12.5 1800 420 1.73
302-24 40 1-1/2 -24 38.1 54.5 9.0 1300 500 2.14
302-32 50 2 -32 50.8 67.2 8.0 1150 630 2.96
