Parker 201用于交通行業軟管_派克 Parker 201- 不剝膠空氣制動軟管
Parker 201系列空氣制動軟管主要特點：
- 織物編織外層
- No-Skive不剝膠軟管結構
- 工作溫度達+150℃
Parker 201系列空氣制動軟管主要應用：
交通運輸：空氣制動軟管
通用市場：中壓應用場合
Parker 201系列空氣制動軟管適用介質： 石油基液壓油，水乙二醇，油水乳化液，油脂，潤滑油，原油，燃油，空氣，水和乳化液。《化學性兼容性表》介質兼容性表。
Parker 201系列空氣制動軟管軟管結構：
內膠層：合成橡膠
增強層：內纖維編織|外高強度鋼絲編織
外膠層：橡膠外覆藍色纖維編織層
Parker 201系列空氣制動軟管溫度范圍：
通用……-40℃至 +150℃
空氣…… MAX.+70℃
水 ………MAX.+85℃
適用接頭系列26系列
Parker 201系列空氣制動軟管
適用標準： SAE100 R5 ，SAE J1402 All，D.O.T. FMVSS 106-All
Parker 201系列的軟管廣泛應用于交通運輸業的空氣制動管路，在通用中壓應用場合。
Parker 201系列空氣制動軟管產品選型表格
| 201產品型號 |
內徑mm |
外徑 |
工作壓力 |
彎曲 R半徑 |
201-4
|
5.0 |
-4 |
12.2mm |
20.7Mpa |
75mm |
201-5
|
6.3 |
-5 |
14.8mm |
20.7Mpa |
85mm |
201-6
|
8.0 |
-6 |
17.2mm |
15.5Mpa |
100mm |
| 201-8 |
10.0 |
-8 |
19.5mm |
13.8Mpa |
120mm |
| 201-10 |
12.5 |
-10 |
23.4mm |
12.0Mpa |
140mm |
| 201-12 |
16.0 |
-12 |
27.4mm |
10.3Mpa |
165mm |
| 201-16 |
22.0 |
-16 |
31.4mm |
5.5Mpa |
185mm |
| 201-20 |
29.0 |
-20 |
38.1mm |
4.3Mpa |
230mm |
| 201-24 |
35.0 |
-24 |
44.5mm |
3.5Mpa |
265mm |
| 201-32 |
46.0 |
-32 |
56.4mm |
2.4Mpa |
335mm |
注: 同時高溫且高壓的工況會縮短軟管的使用壽命。
表格中列出的工作壓力值為溫度100℃時的壓力值，在更高的溫度下使用時請參考《技術手冊》部分的《軟管壓力溫度特性曲線圖》

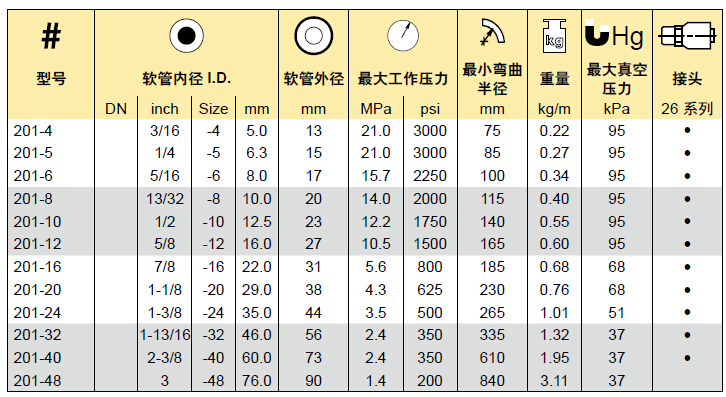

型號軟管內徑 I.D. 軟管外徑工作壓力
彎曲
半徑
重量
真空
壓力
接頭
DN inch Size mm mm MPa psi mm kg/m kPa 26 系列
201-4 3/16 -4 5.0 13 21.0 3000 75 0.22 95
201-5 1/4 -5 6.3 15 21.0 3000 85 0.27 95
201-6 5/16 -6 8.0 17 15.7 2250 100 0.34 95
201-8 13/32 -8 10.0 20 14.0 2000 115 0.40 95
201-10 1/2 -10 12.5 23 12.2 1750 140 0.55 95
201-12 5/8 -12 16.0 27 10.5 1500 165 0.60 95
201-16 7/8 -16 22.0 31 5.6 800 185 0.68 68
201-20 1-1/8 -20 29.0 38 4.3 625 230 0.76 68
201-24 1-3/8 -24 35.0 44 3.5 500 265 1.01 51
201-32 1-13/16 -32 46.0 56 2.4 350 335 1.32 37
201-40 2-3/8 -40 60.0 73 2.4 350 610 1.95 37
201-48 3 -48 76.0 90 1.4 200 840 3.11 37
|
