美國OPW 氫氣灌裝類產品
Hydrogen Products from OPW CleanEnergy Fueling Products

OPW清潔能源加油設備產品公司可提供完整系列的適用于高壓氫氣灌裝用途的灌裝設備產品。該系列產品包括各種用于定時灌裝、快速灌裝和自助式灌裝用途的噴嘴、接收插口、在線快卸接頭和管件等。Hydrogen Products from OPW CleanEnergy Fueling Products are the result of a dedication to continuous innovation in the design, engineering and manufacturing of high-quality components for clean-energy fueling applications. The line of CleanEnergy fueling products for high-pressure hydrogen-fueling systems includes a series of nozzles for time-fill, quick-fill and self-service applications, receptacles, in-line breakaways and fittings.

OPW Hydrogen Products

Hydrogen Products from OPW CleanEnergy Fueling Products
OPW氫氣灌裝噴嘴:

- OPW BDN-H系列氫能車輛燃料卸載噴嘴
- OPW在線氫氣管線切斷裝置
- OPW CH1000/CH2000系列自助式氫氣噴嘴
- OPW CW3600/CW5000系列自助式氫氣噴嘴
- OPW “L”系列氫氣灌裝接收插口
- OPW In-Line Breakaway ILB-1 & ILB-H氫氣拉斷閥
- OPW CleanEnergy Fueling Products | OPW Retail Fueling
- OPW hydrogen nozzle
- OPW BDN and BDN-H Vehicle Defueling Nozzle
- OPW Hydrogen Products | OPW Retail Fueling
- OPW CW3600/CW5000 Series Self-Service Hydrogen Nozzle
- OPW CW3600/CW5000 Series Self-Service Hydrogen Nozzle. OPW Receptacles
- OPW L Series Hydrogen Fueling Receptacle. OPW L Series Hydrogen...
- OPW In-Line Breakaway (ILB-1)
- OPW In-Line Breakaway ILB-1 & ILB-H. ILB-1. ILB-1
- OPW line of CNG (compressed natural gas), Hydrogen and LPG (liquefied petroleum gas) fueling products, including: Autogas Nozzles, Breakaways, Shear Valves
- L Series Hydrogen. Fueling Receptacle. OPW L Series Hydrogen Refueling. Receptacles are designed for use on automobiles, light trucks, vans and buses
- OPW dispensing nozzles for vapor recovery, gasoline, diesel, and alternative fuels, and clean energy fueling nozzles and accessories for LPG, Hydrogen and CNG
- OPW offers solutions for conventional, vapor recovery, DEF, Ethanol, Biodiesel, CNG, LPG and Hydrogen fueling
- Retail Fueling Products | OPW Retail Fueling
- wetted components are CNG and hydrogen fuel compatible

OPW在線氫氣管線切斷裝置 - 氫氣拉斷閥 OPW In-Line Breakaway ILB-1 & ILB-H	OPW氫氣灌裝噴嘴 Hydrogen Nozzles from OPW CleanEnergy Fueling Products
OPW CH1000/CH2000系列自助式氫氣噴嘴 OPW CH1000 / CH2000 Series Self-Service Hydrogen Nozzle	OPW CW3600/CW5000 Series Self-Service OPW CW3600/CW5000系列自助式氫氣噴嘴 Hydrogen Nozzle
OPW BDN and BDN-H Vehicle Defueling Nozzle OPW BDN-H系列氫能車輛燃料卸載噴嘴	OPW L系列氫氣灌裝接收插口 OPW L Series Hydrogen Refueling Receptacles

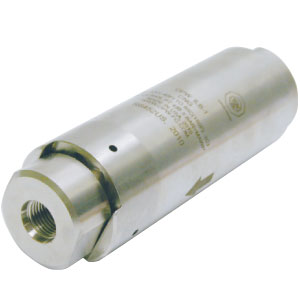

OPW在線氫氣管線切斷裝置

OPW公司開發了這種適用于氫能汽車燃料補加操作的在線聯接切斷裝置。在不同進口壓力條件下這種裝置都能可靠工作。
結構材質
主體：不銹鋼
內部構件：不銹鋼
密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料

性能特點
◆ 耐用、抗腐蝕的材質結構 -不銹鋼和特殊鍍復的鋼材結構提高了在嚴酷環境條件下使用的耐用性和抗腐蝕能力。
◆ 可重新聯接使用的設計結構 – 各項組件可以重復使用，從而節約了維修費用。
◆ 新型的閥門系統 – 這種管線切斷裝置中的密封系統可大限度地減少在發生車輛意外移動離開情況下泄放出來的氣體量。
◆ 高流量 – 其流道設計進行了專門的組配，能為所有NGV1 1型和2型的噴嘴提供充分的流量。
◆ 縮小尺寸、減輕重量 – 可適用于各種空間受限的用途。
◆ 每件產品單獨進行泄漏測試和檢驗，并附有可跟蹤的系列號
◆ 聯接斷開時的受力值 – 150磅力（668牛頓）
◆ 便于安裝 – 在線管路切斷裝置中設計了SAE-6 O形圈，很容易安裝到加油機和噴嘴之間的管路中。

規格：
流量：3000磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：2.3磅（1.04千克）
Cv：1.17
設計壓力：7815磅/吋2（538巴）

OPW氫氣灌裝噴嘴

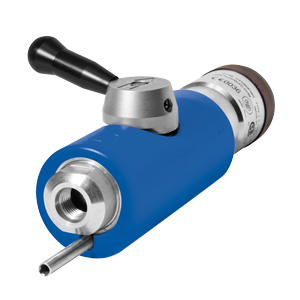

OPW CH1000/CH2000系列自助式氫氣噴嘴

OPW系列自助式噴嘴是為高速、高流量的氫氣灌裝系統設計的。其用途包括轎車、輕型卡車、運貨車輛和公交巴士的快速、自助式灌裝等。所有的OPW氫氣灌裝噴嘴都是按精確的工程規范設計和制造的，以確保灌裝過程的安全性和高效率。這種噴嘴必須與OPW LH5000/LJ500/LK5000或LK3600 ISO異型氫氣接收插口聯接使用。

結構材質
主體：316L不銹鋼，帶不銹鋼夾具
內部構件：316L不銹鋼

密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料

性能特點
◆ 用戶友好型的一步式操作 – 轉動把手180°即可使噴嘴與接收插口之間嚙合聯接。同時將噴嘴可靠地夾緊在接收插口上，并啟動由三個內部閥門構成的系統對加油操作進行調控。只有在噴嘴可靠地聯接到適配的接收插口上之后，才會開始充灌操作。充灌操作完成后，將把手轉回180°到脫卸位置上即可自動切斷送往車輛的燃料氣流，釋放從噴嘴到接收插口之間的殘留氣體。
◆ 人體工學設計 – 一步簡單易行的動作即可保證可靠聯接，因此所有用戶都能自行進行加氫操作。隔熱型夾套為操作者的手提供了防燙保護。
◆ 高流量/快速灌裝能力 – 可為所有類型的車輛提供快速灌裝能力。特別選型的內部密封件可滿足快速氫氣灌裝的要求。
◆ 內設0.2毫米過濾器 – 用來保護噴嘴和接收插口密封及車輛燃料系統避免高速氣流中挾帶雜質造成的損壞。
◆ 直接放空 - 可收集聯接部斷開后被放空的氣體，使之離開噴嘴后經由一根1/4英寸不銹鋼管送往遠處的放空位置或返回到壓縮機。收集放空氣體的做法受到環保主管部門的鼓勵，且能大限度減少了灌裝現場存在的氣體量。

◆ 夾具鎖定技術 – 專為氫氣灌裝過程中高壓氣體聯接點間頻繁的對接和脫卸操作而設計。接觸點的受力將在收油接口的整個表面上均勻分布，從而減少長期積累的磨損。
◆ 特定的對接接頭型面設計 – 夾具和接收插口之間的對接型面通過專門設計以消除誤接到CNG等其它形式的燃料系統的可能性。這種噴嘴只能與OPW “L”系列氫氣接收插口進行緊密的對接。
◆ 經久耐用的材質 – 厚實的316L不銹鋼材質能在惡劣、困難的灌裝環境中提供無可比擬的防腐蝕保護。
◆ 氫能燃料系統領域中的斯圖亞特能源公司為這種噴嘴的開發提供了技術支撐。
◆ 每件產品分別進行泄漏測試和檢驗，并附以可跟蹤的系列號。


規格：
流量：3000磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：3.35磅（1.52千克）
Cv：0.48
設計壓力：6250磅/吋2（430巴）

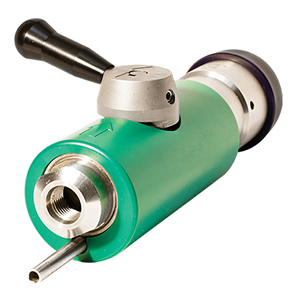

OPW CW3600/CW5000系列自助式氫氣噴嘴

OPW系列自助式噴嘴是為高速、高流量的氫氣灌裝系統設計的。其用途包括轎車、輕型卡車、運貨車輛和公交巴士的快速、自助式灌裝等。所有的OPW氫氣灌裝噴嘴都是按精確的工程規范設計和制造的，以確保灌裝過程的安全性和高效率。這種噴嘴必須與OPW LW5000或LW3600 SAE異型氫氣接收插口聯接使用。

結構材質
主體：316L不銹鋼，帶不銹鋼夾具
內部構件：316L不銹鋼

密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料

性能特點

◆ 用戶友好型的一步式操作 – 轉動把手180°即可使噴嘴與接收插口之間嚙合聯接。同時將噴嘴可靠地夾緊在接收插口上，并啟動由三個內部閥門構成的系統對加油操作進行調控。只有在噴嘴可靠地聯接到適配的接收插口上之后，才會開始充灌操作。充灌操作完成后，將把手轉回180°到脫卸位置上即可自動切斷送往車輛的燃料氣流，釋放從噴嘴到接收插口之間的殘留氣體。
◆ 人體工學設計 – 一步簡單易行的動作即可保證可靠聯接，因此所有用戶都能自行進行加氫操作。隔熱型夾套為操作者的手提供了防燙保護。
◆ 高流量/快速灌裝能力 – 可為所有類型的車輛提供快速灌裝能力。特別選型的內部密封件結構和材質可滿足快速氫氣灌裝的要求。
◆ 內設0.2毫米過濾器 – 用來保護噴嘴和接收插口密封及車輛燃料系統避免高速氣流中挾帶雜質造成的損壞。
◆ 直接放空 - 可收集聯接部斷開后被放空的氣體，使之離開噴嘴后經由一根1/4英寸不銹鋼管送往遠處的放空位置或返回到壓縮機。收集放空氣體的做法受到環保主管部門的鼓勵，且能大限度減少了灌裝現場存在的氣體量。

◆ 夾具鎖定技術 – 專為氫氣灌裝過程中高壓氣體聯接點間頻繁的對接和脫卸操作而設計。接觸點的受力將在收油接口的整個表面上均勻分布，從而減少長期積累的磨損。
◆ 特定的對接接頭型面設計 – 夾具和接收插口之間的對接型面通過專門設計以消除誤接到CNG等其它形式的燃料系統的可能性。這種噴嘴只能與OPW “LW”系列氫氣接收插口進行緊密的對接。
◆ 經久耐用的材質 – 厚實的316L不銹鋼材質能在惡劣、困難的灌裝環境中提供無可比擬的防腐蝕保護。
◆ 每件產品分別進行泄漏測試和檢驗，并附以可跟蹤的系列號。
◆ 機構認證申報正在審查中。

規格：
流量：3600磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：3.35磅（1.52千克）
Cv：0.48
設計壓力：6250磅/吋2（430巴）

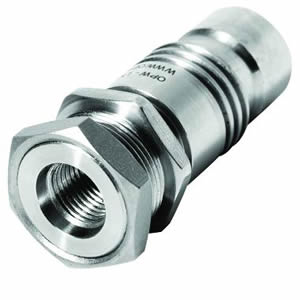

OPW “L”系列氫氣灌裝接收插口

OPW “L”系列的氫氣接收插口是設計用來在轎車、輕型卡車、運貨車輛和公交巴士上使用的。所有的OPW氫氣灌裝接收插口都是按精確的工程規范設計和制造的，以確保灌裝過程的安全性和高效率。這種接收插口必須與OPW氫氣灌裝噴嘴聯接使用

結構材質
主體：316L不銹鋼，帶不銹鋼夾具
密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料

性能特點
◆ 耐用、抗腐蝕的材質結構 – 所有OPW接收插口均采用不銹鋼材質制作。這種材質久經考驗，能承受嚴酷的灌裝環境條件。
◆ 無接觸式止逆閥 -每個OPW 氫氣接收插口中都包含一個高度可靠的無接觸式止逆閥，只有當灌裝操作中出現差壓時該閥門才會打開。
◆ 獨特的密封系統 -所有OPW氫氣接收插口中的密封系統均包括一個不銹鋼制的提升閥片，與位于插口器身中、朝向后方的密封互相對齊。這樣的設計可以防止高流量條件下的密封件磨損和雜質硬塊造成的阻塞。密封材料具有超長的使用壽命，能防止蠕變和其他變形，在所有操作壓力和溫度條件下都具有超強抗磨耗能力。提升閥片也采用316L不銹鋼材質，其拋光表面即使在很低的背壓條件下也能確保可靠密合。
◆ 高流量/快速灌裝能力 - “L”系列新型收油接口具有大得多的流量通過能力。其流道設計可通過很高的流量，且壓降很低，并能防止形成甲烷水合物。
◆ 悶頭式或直通式螺紋 – 為用戶提供根據經濟性選擇不同接收插口組配的可能。”L”系列氫氣接收插口可選擇是否配供過濾器、其殼體也可選擇是否帶有悶頭安裝孔。外購悶頭螺帽的代價也低于普通的不銹鋼管件。LH5000接收插口采用直通螺紋，無過濾器。LK5000接收插口則可安裝悶頭，配裝0.4毫米過濾器。
◆ 可選配0.4毫米過濾器–LK5000/LK3600接收插口在止逆閥之前裝有一個過濾器。過濾器用來截留聚積在車輛氫氣接收插口中及其周圍的道路煙塵。過濾器能保護氫氣接收插口中的密封件及車輛燃料系統部件免受高速氣流中挾帶顆粒造成的損壞。該部件是可維修的，利用OPW供應的專用工具可進行拆卸和重新安裝。
◆ 特定的對接接頭型面設計 –接收插口的對接型面通過專門設計以消除誤接到CNG等其它形式的燃料系統的可能性。
◆ 每件產品分別進行泄漏測試和檢驗，并附以可跟蹤的產品批號。
◆ 機構認證申報正在審查中。
規格：
流量：3600磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到250℉
(-40℃到120℃)
重量：0.50磅（0.23千克）
接收插口Cv：0.91（無過濾功能時）
0.83（有過濾功能時）
設計壓力：6250磅/吋2（430巴）

OPW BDN-H系列氫能車輛燃料卸載噴嘴

OPW公司開發了這種用來使車輛安全卸壓的新型工具。這種閥門也可以用來對拋錨在路邊的車輛進行車對車的燃料轉移，或在找不到加氣站的情況下使用。這種噴嘴應當與止逆閥、三通閥、軟管和適當的燃料儲存箱或充灌裝置聯接好以后才能使用。

結構材質
主體和內構件：316L不銹鋼
密封：專為高壓氫氣用途設計的特殊配方聚合物和彈性材料

性能特點
◆ 耐用、抗腐蝕的材質結構 – 不銹鋼和黃銅材質結構改進了嚴酷環境條件下使用時的耐用性和抗腐蝕性。
◆ 夾具鎖定式聯接 – 可靠保護氫氣接收插口在卸油操作中不受損壞。
◆ 用戶友好的操作方式 – 低作用力操縱桿可在高達4500磅/吋2的壓差條件下很輕松地打開氫氣接收插口中的止逆閥。
◆ 帶過濾或無過濾功能的收油接口均可使用 – 手柄內部設有延伸軸套能方便地打開氫氣接收插口止逆閥。
◆ SAE-4 O形圈出口孔 – 便于采用標準管件來聯接噴嘴和軟管。
◆ 用于與NGV1型收油接口（BDN）和專用的ISO氫氣接收插口（BDN-H）相聯接
◆ 每件產品單獨進行泄漏測試和檢驗，并附有可跟蹤的系列號。
◆ 機構認證申報正在審查中。

規格：
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：3磅（1.35千克）
Cv：0.5
設計壓力：7815磅/吋2（538巴）
注：對于Sherex/OPW帶過濾器的接收插口，請定購TA031過濾器拆卸/安裝專用工具。
