美國OPW NTS-SZ拉繩式安全拉斷閥 _
OPW NTS-SZ安全拉斷裝置
OPW NTS-SZ系列拉繩式拉斷閥_OPW NTS-SZ安全拉斷閥
OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling

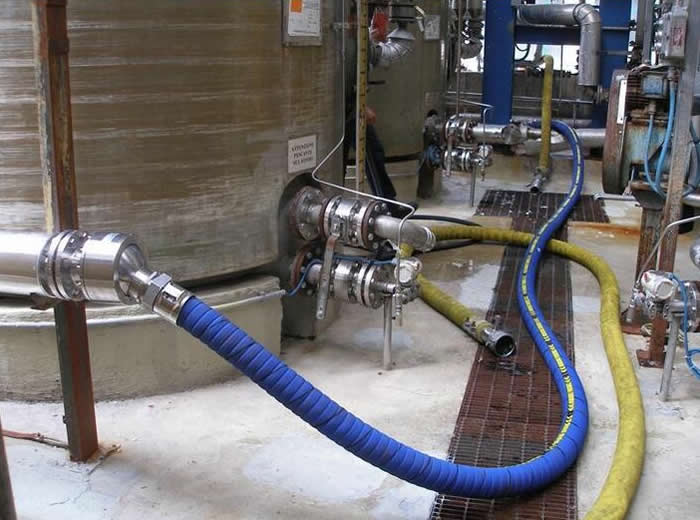

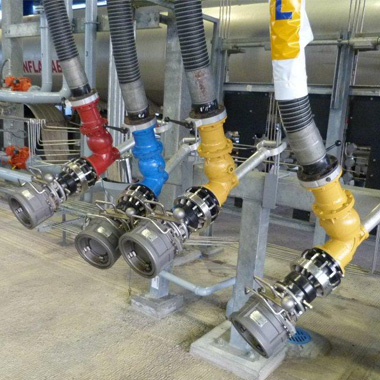

美國OPW NTS-SZ拉斷閥應用領域
保護您的設備！保護您的人員！保護環境！OPW的NTS系列安全分離聯軸器是保護設備，人員和環境的最佳可用技術。無論是用液體或氣體裝載油罐車，有軌電車，駁船或輪船；NTS旨在在意外拔出時分開。止回閥可完全關閉兩端，以防止溢出并同時保護裝載站。美國OPW NTS-SZ系列拉繩控制的拉斷閥用來保護油罐車、火車、駁船或輪船上的管線，防止它們出現意外拉斷而脫卸開來。輸送氣體或液體介質的裝載臂和軟管管線可以裝備新的或改裝的NTS-SZ系列拉斷閥。OPW NTS-SZ拉斷閥緊急切斷的設計通過限制灌裝系統的損壞和防止跑漏來保護化學品輸送裝置。
OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling

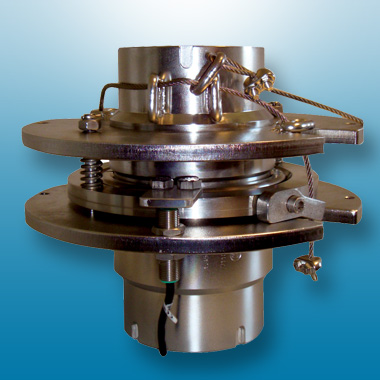

圖中顯示的是帶有接近開關（可選項）的緊急分離式接頭 PDF
特點與優勢
- 更安全！ 通過防止在發生拉開事故期間損壞和灑落，保護裝載架設施，裝載臂，軟管和人員。
- 清潔器！ 高價值的流體和氣體傳輸受到兩個彈簧閥的保護，以最大程度地保護流體，并最大程度地減少流體損失。
- 更快：立即分離會在單獨確定的直線或角度拉力下發生。 這種非破壞性的分離使組裝變得容易，沒有剪切銷，工具或備件。
- 提供1”，2”，3”和4”
- 提供不銹鋼或陽極氧化鋁結構（陽極氧化鋁版本僅適用于4英寸）。

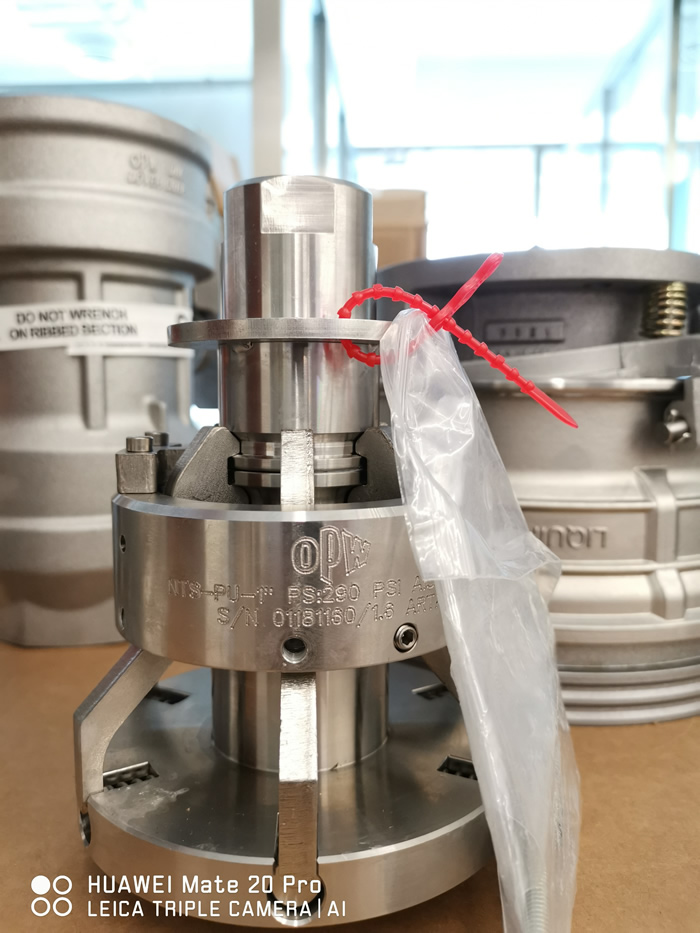

- NTS-PU SST模型，MAWP為360 PSI。 NTS-PU鋁制型號，MAWP為225 PSI）。 NTS-SZ SST模型，MAWP為600 PSI。
- 可選擇FNPT，150＃法蘭或300“法蘭末端連接。
- 提供碳氟化合物，EPDM / EPT或Chemraz密封。
- 最常見的應用是丙烷，丁烷，無水氨，冷凝水，汽油和柴油的裝載/卸載。
OPW NTS-SZ拉斷閥結構
兩個止回閥用于在緊急斷開的情況下防止產品發生流失。接頭的兩部分都通過扇形閥瓣和滑環聯接在一起。拉繩通過輕擊杠桿引發分離裝置使其斷開。NTS還提供遠程操作或手動分離功能。
OPW NTS-SZ拉斷閥功能
在拉拽過程中，張緊力始終是沿拉繩傳遞的，而軟管或裝卸臂自始至終不受任何張緊力作用。松開杠桿，兩個止回閥主動關閉兩端端口，從而實現脫卸。與大多數現有產品相比，SZ系列拉斷閥可獨立工作而不會受到工作壓力的影響，并考慮到了使用保護拉繩而無需等待沖擊的發生。作為有著超過25年良好記錄的SZ系列拉斷閥在可靠性方面已經在行業中贏得了非常杰出的聲譽。
OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling Maintenance
NTS-SZ維護 - 視頻
OPW NTS-SZ拉斷閥優點
- 保護鶴管組件
- 保護裝卸設施
- 預防泄漏
- 可重復使用
OPW NTS-SZ拉斷閥特性
- 可提供1", 2", 3"和4"口徑規格（根據客戶要求還可提供其他尺寸規格）
- 可提供不銹鋼（316 Ti）、304 Hastelloy或PTFE內襯316Ti不銹鋼材質
- NPT、BSP、ISO。法蘭：ANSI、ISO（根據客戶要求還可提供其他型法蘭）
- 額定壓力：150 到 600 lbs
- 密封：PFE, EPDM,Fluorocarbon
- NTS-SZ拉斷閥規格參數
Specifications
| 聯接方式 |
FNPT或法蘭(150/300#) |
| 尺寸規格： |
1", 2", 3", 4", 6"（12"以上尺寸可按要求提供） |
| 額定壓力 |
360 PSI (Alu 232 PSI) |
| 材質 |
316不銹鋼（僅4"規格提供鍍鋁材質）
|
| 密封 |
Fluorocarbon, EPDM, Chemraz? |
| 可按客戶要求提供其他材質 |
Connections |
FNPT or Flange (150/300#) |
Sizes |
1", 2", 3", 4", 6" (Sizes up to 12" Available Upon Request) |
Max. Pressure |
360 PSI (Alu 232 PSI) |
Materials |
316 Stainless Steel |
Seals |
Fluorocarbon, EPDM, Chemraz |
*Other materials available upon request. |
Order Guide
OPW NTS-SZ拉繩式擒縱系列安全拉斷接頭:
專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。更安全—發生意外拉斷時，防止損害和泄露，保護灌裝臺設備、軟管和人員。更清潔—兩片 彈簧負載閥門可以保證高效的液體和其他輸送，大程度減少泄露。更快速—只需要施加一個拉力就可以使其脫開。安全分離后很容易進行重新組裝而無需安全銷、工具和備件。拉拽過程中，斷開力不受系統壓力或牽引角度的影響。
通過減少系統阻力來保護系統組件。拉力是沿拉繩傳遞的，而不是軟管或管道。
NTS-SZ切斷接頭裝有彈簧加載閥門，由對軟管的拉力來啟動閥門.在發生跑漏之前關閉閥門。NTS-SZ系統切斷接頭可防止公路槽車、鐵路槽車、駁船的意外拉斷。當拉動繩索導致閥門分開時觸發動作，阻止產品流動。 拉斷閥用于安裝在化工原料（如液態丙烷、氨水、環氧乙烷、液化石油氣LPG、丁二烯、工業甲醇、天燃氣LNG、液氯，二氧化碳）的槽車（火車、汽車）裝卸軟管或設備上。正常工況下，當在一定的外力作用時，緊急脫離拉斷閥會自動安全斷開，并且兩端會自動封閉，無流體卸漏，保護管路和設備安全。拉斷閥在流體裝卸過程中大程度的確保了流體輸送環節的安全性。
- 解讀槽車裝卸的安全裝置。為什么要安裝拉斷閥呢？
OPWFTG解決方案為各地的化工、制藥、煉油、蒸餾、釀酒、漿紙、鋼材加工、廢水及許多其他化工和工業應用。
