Rheonik科里奧利質量流量計
Rheonik精確質量流量計量專家

Rheonik 在科里奧利質量流量計設計和開發領域有二十多年的經驗。

1984，Karl Küppers 開始以科里奧利效應為基礎設計質量流量計，即今天的Rheonik 生產的享有專利的Ω形測量管科里奧利質量流量計。 對多種不同設計進行一系列測試后，配備扭桿和質量橫桿的Ω形測量管流量計因其獨特的操作和構造特征獲得了專利。與其他流量計設計相比，Rheonik Ω形測量管設計提供了卓越的性能和機械可靠性。

Rheonik 成立于1986 年，二十多年的歷史使Rheonik 實現了質量流量計系列產品的工業化生產。由于Rheonik 設計在行業內的廣泛成功，公司在慕尼黑附近的小鎮Maisach 迅速成長。為了適應日益增長的需求，2003 年，Rheonik 遷至Odelzhausen ，一個擁有更大生產和辦公空間的大型工廠。
Rheonik 為全球客戶提供世界上型號最齊全的科里奧利質量流量計。二十多年的經驗使Rheonik 成為科里奧利質量流量計開發和生產領域的全球領導者之一。
不管是在工廠還是在區域辦事處，Rheonik 都擁有由專業應用和服務工程師組成的團隊，根據實際情況提供最適合的解決方案，從現場調試到故障診斷解決都能提供最專業化的服務。廠方培訓的銷售和服務網絡在全球提供本地化的服務和支持。

2008 年，Rheonik 與其他GE 高科技傳感與測量業務一起并入GE 傳感與檢測科技業務集團。

科里奧利技術，提供精確、可靠的流量測量

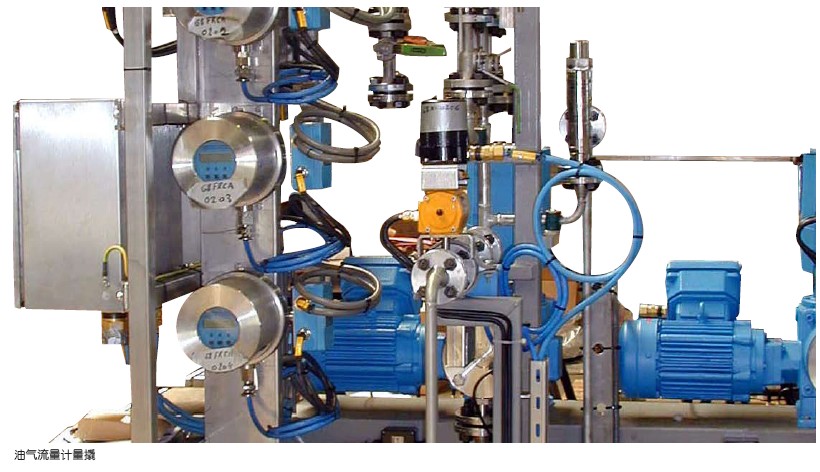

油氣流量計量撬

科里奧利效應由物理學家Gustave Gaspard de Coriolis 在19 世紀30 年代發現，被描述為“在相對旋轉參考系運動的物體上產生的慣性力”。這一科學被應用到多種技術上：水力、機器操作、導彈、人類工程學、海洋和大氣環流，當然，還包括質量流量計量。
將科里奧利效應用作流體和氣體質量流量測量早在20 多年前就已有應用。此后又產生了大量不同的設計。
近年在電子信號處理技術方面的巨大發展使科里奧利質量流量計已成為高精度、高可靠性的儀表。

具備流體、漿液和氣體測量功能
流速測量范圍：0.03 kg/h 至1,500,000 kg/h（0.07 lb/h 至3,300,000 lb/h）
口徑高達12"/DN300
最大壓力可達900 巴/13,050psig
溫度范圍：-255°C至400°C /-425°F 至 +750°F
貿易交接許可(OIML R117/NTEP)
世界上大多數國家承認的ATEX 和CSA 危險區域認證
與傳統科里奧利流量計相比，可用于夾帶氣泡的過程流測量
不受粘度、密度或壓力變化的影響
多功能測量，包括密度和溫度測量
可提供不銹鋼、哈斯特合金、蒙乃爾合金和鉭接液材料。可根據客戶需求提供其他材料

獨特特性

所有Rheonik 科里奧利質量流量計均滿足嚴格控制的流程和質量標準。

測量管Rheonik Ω形測量管流量計采用真空焊接進行最后組裝。每個流量計都經過了仔細的檢查，確保所有接頭都完好、無缺陷。驅動線圈帶活動外殼的更小流量計均用O 形環密封，IP65/ NEMA4X 接質量橫桿頭防止異物進入外殼中。
工藝連接可以提供可拆卸導流多管的設計，也可提供直接焊接扭桿到Ω形管上以形成真正無縫流量計的設計，適用于危險材料的處理工藝。
接線盒安裝在流量計中的傳感線圈和驅動線圈由環氧樹脂密封的聚工藝連接酰胺絕緣線制成。高溫型由陶瓷絕緣線制成。根據流量計的大小，流量計中最多可安裝四個PT-100 溫度傳感器，進行溫工藝連接 度補償。

Rheonik Ω形測量管流量計由三個主要部件組成，每個部件都具備獨特的功能。組合在一起后，它們確保了每個流量計都能產生精確、可重復的結果：

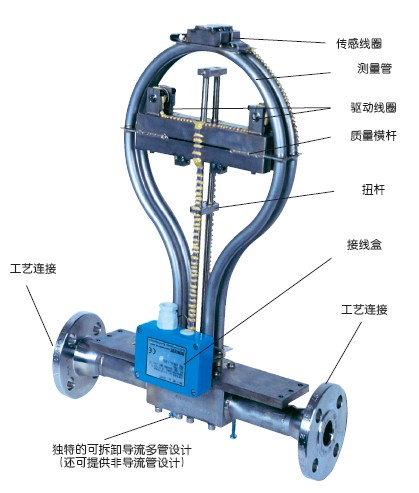

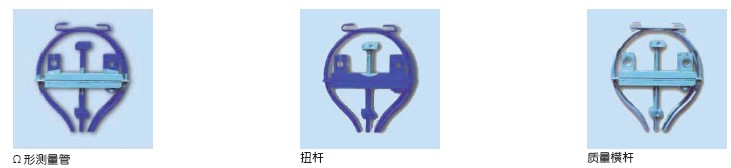

Ω形測量管扭桿質量橫桿

可使用更大壁厚的測量管. 幫助激勵扭轉振蕩. 降低對外部振動和阻尼因素的敏感度
有效測量部件是Ω形測量管的整個上. 引導流量管運動. 穩定扭轉運動半部，與工藝管線完全分離
最大程度減少應力. 與扭桿結合，產生諧波振蕩
在壓力下不變形的測量部件提供高度
一致的測量結果.產生較大振蕩幅度和極高的信噪比，在低流量條件下的極高信躁比保證了
無需壓力安全殼！最佳精度

Rheonik Ω形測量管流量計由三個主要部件組成，每個部件都具備獨特的功能。組合在一起后，它們確保了每個流量計都能產生精確、可重復的結果：

獨特的Ω形測量管設計
Rheonik 產品獨特的Ω形測量管設計滿足了最具挑戰的質量流量計量應用需求。Ω形測量管產生扭轉振蕩運動，而不像其他更傳統的科里奧利流量計產生彎曲運動。Ω形測量管流量計獨特的機械結構允許使用更大壁厚的流量管，適于更高額定壓力，能抵抗磨損和腐蝕，且無需使用傳統設計需要的壓力安全殼。

工作原理

Rheonik 產品在適用性和精度方面的優越性源于專利的機械結構設計。每個流量計配有兩根平行的測量管，形成獨特的Ω形，往相反方向振蕩。
振蕩系統由安裝在垂直扭桿上的兩根質量橫桿驅動：

質量橫桿使得扭轉運動保持穩定，消除或大大降低外部振動的干擾，在過程流中出現夾帶氣泡或測量物質變化等振蕩阻尼因素時保證連續、可靠的運行。
扭桿最大程度減少流量管上的應力，引導流量管運動并幫助“激勵”扭轉運動。

這一堅固的機械裝置節約了能量，僅需極小的能量輸入（一般小于300mW） ）來維持振蕩幅度。
該設計提供了極佳的平衡機制，通電后便可達到恒動，其固有頻率通過橫桿的質量和扭桿的彈性進行調整。
幅度由安裝在Ω形管兩側的一對電磁線圈控制。整個機制為對稱型，確保測量過程產生的內部加速力能夠抵消。質量體（或者流體或氣體）流經振蕩的Ω形測量管時會產生科里奧利力，導致流量管頂部“彎曲”或“偏轉”。這種偏轉被感測為流量管上安裝的兩個傳感線圈信號之間的相移。相移程度與流量管內的質量流動成正比。

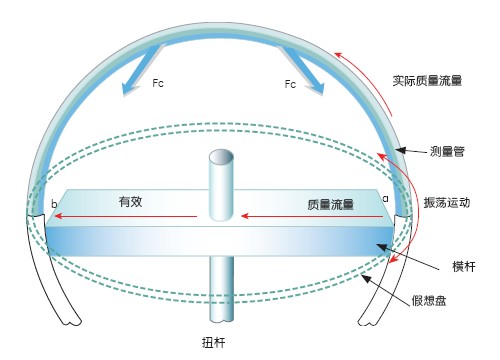

想象測量管的振蕩（Ω形測量管的上半圓）發生在圓周線經過點"a" 和"b" 的假想盤上，這樣可能更容易理解。從點"a" 開始跨過假想盤到點"b" （“有效質量流量”路徑）的物質會經歷多個不同的速度。
圓盤振蕩產生的科里奧利力("FC") 及有效質量流量向量與跨過圓盤的實際質量流量的運動垂直，與質量流量成正比。流量計中，這個力產生了兩個傳感線圈感應到的偏轉。

滿足多種應用需求

氧氣測量

Ω形測量管科里奧利流量計是當今市場上可購得的最通用的儀表之一。Rheonik 產品包括多種不同尺寸，精確、可靠的性能，滿足從極低流量0.001kg/min/0.002 lb/min 到25,000 kg/ min/55,100 lb/min 范圍的測量要求。

Ω形測量管流量計堅固的機械設計適于其他流量計不能勝任的極端應用場合。Rheonik 流量計可用于-200°C/-328°F至400°C/750°F 的溫度范圍，適用的最大壓力為900 巴/13,050 psig 。

所有流量計均適用于危險區域，經過EEx ia IIC/ EExde IIC 或1 類、1 區、ABCD 組認證，許多產品可提供全球認可的貿易交接應用許可證。

接液部件可用特殊材料制造，如哈斯特合金和鉭等，它們適用于對材料兼容性有特殊要求的工藝。

與傳統的科里奧利設計不同，Rheonik流量計可用厚壁管制造，解決磨損問題及和在磨蝕或腐蝕應用場合中使用的問題。

因而Ω形測量管流量計的額定壓力也更高，從而無需使用其他科里奧利流量計設計普遍采用的壓力安全殼。

Rheonik流量計廣泛適用于不同行業多種不同的過程測量。例如：
液態氧流量計量
化工試驗廠
高壓二氧化氮、氧氣、氮氣、氫氣
液態氫加充站
瀝青攪拌站（瀝青溫度363度/685F)
高精度加充站--貿易交接
使用大型鉭材流量計的HCL計量
高溫計量解決方案

變送器產品系列
RHE14 是低成本、緊湊型產品，適用于OEM 應用需求。輸入/輸出包括4-20mA 、脈沖、流向和RS232 串行數據。使用SensCom 軟件實現編程和配置。

RHE06 獲得ATEX 危險區域安裝認證，提供脈沖輸出及錯誤和流向信號。
RHE06F+ 提供90° 相移的雙脈沖輸出，適于貿易交接應用需求。

RHE14 DIN 導軌安裝，IP20/NEMA 1 外殼 電源8 至24Vdc 尺寸70 x 86 x 58mm/2.8 x 3.4 x 2.3" 安全區安裝 裝可選安全柵，用于危險區域傳感器安裝，現場總線標準在開發中	RHE06/06F+ATEX 壁裝合金涂層外殼 供電230/115 VAC 尺寸200 x 200 x 110mm RHE06F+ 獲得PTB/OIML 貿易交接許可證

所有其他Rheonik 變送器均配有清晰、易讀的本地顯示屏，具備直觀、菜單驅動的設置和配置功能。所有產品都具備故障查找和性能調節的診斷功能。其功能包括低流切斷、響應時間、多輸入/輸出、可選部件和滿標度。所有設置都存儲在非易失性存儲器中，輸入/輸出為電隔離或光隔離。

RHE07面板安裝變送器（ATEX、CSA）
壁裝合金涂層外殼
防護等級：IP20/NEMA 1
電源：230/115 VAC, 24 VDC
尺寸：142 x 128 x 250mm/5.6 x 5 x 9.8"

所有變送器的技術規格：

環境溫度： -40°C至60°C， RHE 06 、RHE 06F+ 、RHE 07 、RHE 08 和RHE 14 變送器需安裝在危險區域外（RHE 08 可安裝在1 類、2 區） ）。
功耗：< 15 瓦 RHE 11/12 可安裝在危險區域。
RHE12 < 5 瓦 若與認證的RHE 單元連接，RHM 可安裝在危險區域（ATEX EEx ia IICT6-T1/CSA 1 類1 區ABCD 組）。
RHE14 < 1 瓦

RHE08現場安裝變送器（ATEX、CSA） 壁裝合金涂層外殼 防護等級：IP65/NEMA4/1 類，2 區，BCD 組 電源：230/115 VAC, 24 VDC 尺寸：207 x 148 x 302mm 8.1 x 5.8 x 11.9"	RHE11現場安裝變送器(ATEX) 不銹鋼外殼，壁裝、管道安裝或流量計安裝 防護等級：IP66/EEx d IIC T5 電源：230/115 VAC, 24 VDC 尺寸：244 x 225 x 200mm 9.6 x 8.9 x 7.9"	RHE12現場安裝變送器（ATEX、CSA） 壁裝、管道安裝或流量計安裝壓力安全殼（合金涂層） 防護等級：IP66/EExd IIC T5/1 類，1 區，BCD 組 電源：24 VDC 尺寸：直徑115mm/4.5" 高度200mm/7.9" 用戶界面：LCD 顯示屏，2 個按鈕操作
RHE 07/08/11 編程：使用3 個按鈕編程 模擬輸出: 2個可指定、定標的0/4-20mA輸出， ，用于流量、密度、溫度或體積，電隔離，最大負載< 500歐 數字輸出: 1 個頻率/脈沖輸出（0-10kHz ，最大30V/50mA），3 個狀態輸出（極限、錯誤/報警、流向等） 數字輸入：2 個控制輸入（遙控歸零，保持累加器，總復位，停止錯誤/報警等） RS232/422/485 可提供串行接口或HART 選項。 顯示：2 行，16 字符，背光LCD 顯示 特點包括內置單級和雙級批量控制器 RHE07C 提供適合貿易交接的可選雙脈沖輸出		RHE 12 編程：使用玻璃蓋板后的2 個按鈕編程 模擬輸出：1個可編程0/4-20 mA 輸出，電隔離（ （可選本安） 數字輸出：1個頻率/脈沖輸出（可選本安），HART 錯誤/報警條件輸出(22 mA) ，提供RS232/485選項 顯示：2行，16 字符，背光LCD 顯示 Profibus PA/Foundation 現場總線在研發中

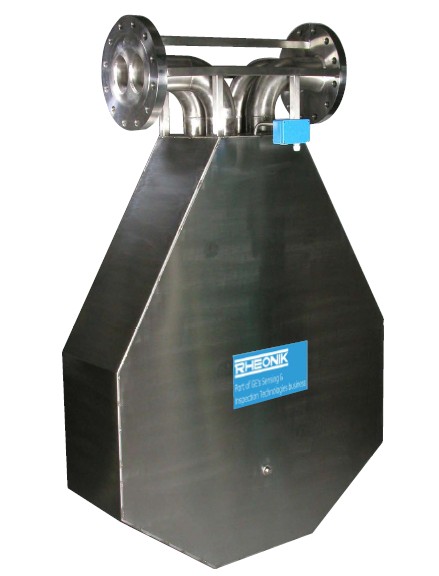

流量傳感器產品系列：

并行(kg/min/ lb/min) 串行(kg/min/ lb/min) 并行(kg/min / 溫度，最大為120°C./ 螺紋連接(1,3) 法蘭連接
lb/m 248°F
RHM015(4) 0.004 -0.6 / 0.009 -1.32(5) 0.002 -0.3 / 0.004 -0.66(5) 0.6 / 1.3 300(400) / 4350(5800) W DN15 / ."

RHM03 0.1 -5 / 0.22 -11 0.05 -2.5 / 0.11 -6 5 / 11 300(150) / 4350(2175) W DN15 / ."
RHM04 0.2 -10 / 0.44 -22 0.1 -5 / 0.22 -11 10 / 22 150(250) / 2175(3625) W DN15 / ."
RHM06 0.5 -25 / 1.1 -55 0.25 -12.5 / 0.6 -28 20 / 44 380(190) / 5510(2755) 1.2" DN25 / 1"
RHM08 1 -50 / 2.2 -110 0.5 -25 / 1.1 -55 50 / 110 290(900) / 4205(13050) 1.2" DN25 / 1"
RHM12 2 -100 / 4.4 -220 1 -50 / 2.2 -110 75 / 165 190(290) / 2755(4205) W DN25 / 1"
RHM15 4 -200 / 8.8 -441 2 -100 / 4.4 -220 150 / 331 150(300) / 2175(4350) 4" DN25 / 1"
RHM20 6 -300 / 13 -661 3 -150 / 7 -331 300 / 661 110(225) / 1595(3260) 1 DN50 / 2"
RHM30 15 -750 / 33 -1653 7.5 -375 / 16.5 -827 600 / 1323 150(400) / 2175(5800) 1." DN50 / 2"
RHM40 30 -1500 / 66 -3307 15 -750 / 33 -1653 1250 / 2756 165(250 (6) / 2390(3625(6)) DN80 / 3"
RHM60 60 -3000 / 132 -6614 30 -1500 / 66 -3307 2500 / 5512 100(200(6)) / 1450(2900(6)) DN100 / 4"
RHM80 160 -8000 / 353 -17637 80 -4000 / 176 -8818 5000 / 11023 100(160(6)) / 1450(2320(6)) DN150 / 6"
RHM100 240 -12000 / 529 -26455 10000 / 22046 100(220(6)) / 1450(3190(6)) DN200 / 8"
RHM160 500 -25000 / 1102 -55116 23000 / 50706 40(60(6)) / 580(870(6)) DN300 / 12"

[1] 可提供ISO G 和NPT 螺紋
[2] 典型范圍適用于標準流量計。可提供特殊范圍
[3] 可提供不同尺寸
[4] 可選微調：并行：0.002 -0.6kg/min / 0.005 -1.32 lb/min ，串行：0.001 -0.3kg/min / 0.0025 -0.66 lb/min
[5] Ω形測量管的最大額定壓力
[6] 工藝連接可能降低總額定壓力
[7] 額定壓力（括號內）是指可選重型或特殊型號。可提供其他型號

精度和可重復性：

精度和可重復性（包括零點漂移）的參考條件是水，14.7 psig，68°F。量程在額定流量范圍內。可提供可選特殊校準和微調，提供更高精度，滿足客戶規定量程要求（包括低流量）。

一般技術規格：

額定壓力
上表所述的額定值是在流量計測量管最大溫度為120°C/248°F? 的情況下。
流量計溫度范圍更大時額定壓力更低。大部分流量計都配有更大的額定壓力— —詳細信息請咨詢廠商。

接液部件：

標準結構材料是316Ti/1.4571 不銹鋼。
可選材料包括哈斯特合金、鉭、蒙乃爾合金和鉻鎳鐵合金。有關其他材料信息請咨詢廠商。流量計需要密封時使用PTFE 。
上表是標準流量計的概要。需要時提供標準和定制型號流量計。
所有危險區域流量計都獲得了ATEX 和/或cCSAus 認證。所有標準型都符合EU PED 和ASME 標準

GE工廠投資100萬美元擴建生產流量計

GE傳感與檢測科技宣布投資100萬美元擴展位于奧德爾茨豪森的德國工廠，該工廠專業設計和生產油氣和發電行業用Rheonik科里奧利流量計。此次擴建將建成一個用以檢測和標定超聲波和科里奧利流量計的世界級流量計標定中心，確保精確測量和良好的性能。該項目將于2010年第4季度投入運行。

　　“奧德爾茨豪森標定中心將成為我們在擴展公司全球基礎設施方面投資以及致力于該項工作的一個標志，它為我們的客戶提供了高科技產品和服務，”GE傳感與檢測科技的測量系統總經理Tim Povall說道。

　　GE傳感與檢測科技于2008年兼并了Rheonik，從而將其流量計產品拓展到科里奧利技術領域。該流量計測量流量范圍從每分鐘0.5克到每小時1500噸，由于它們在腐蝕環境中能保持溫度穩定并且增加了安全性，為終端用戶提供了競爭優勢。Rheonik產品適用于高壓環境并能在相對較大振幅下工作，這對于高粘度液體及低流動性是是一項重要要求。
