德國RHEONIK質量流量計

Rheonik是一家總部位于德國慕尼黑的科氏力流量計的生產廠商。它的儀表可測量流量范圍：從0.5克/分到1500噸/小時。Rheonik的設計采用Ω形測量管加雙十字結構精密加工而成，并且在為客戶提供高溫度穩定性以及在腐蝕環境下的高安全性方面有著很強的競爭優勢。Rheonik的產品可應用于高壓條件下并且可以在相當寬的振幅范圍內工作，這一特點對粘性液體或低流速情況非常重要。

德國RHEONIK公司質量流量計，該公司流量計均采用“Ω”型測量管加雙十字結構精密加工而成，具有很好的抗震性能，壓力變化對測量精度影響極小！可以測量幾乎所有液體及中高壓氣體（操作密度大于5kg/m3),對于臨界狀態的物質也有很好的應用，（如CO2）。Rheonik是世界領先的高精度科氏力（coriolis）質量流量計的生產廠商。這種流量計主要用于石油天然氣行業，過程工業和電力行業。

口 徑：DN15～DN300；
流量范圍：0.004kg/min～0.6kg/min(100g/hour的點滴流量也可以測量）到500kg/min～25000kg/min(12寸大管徑流量計）;
溫度范圍：-20～+120℃、-200～+50℃、-45～+210℃、0～+350℃、0～+400℃;
壓力范圍：<980bar;
過程連接：法蘭、螺紋、卡套、衛生型連接；
測量管材質：316Ti (1.4571) 其他可選
選 項：多種（蒸汽/油/電子）夾套伴熱形式
變 送 器：架裝/墻掛式兩種安裝形式|防爆等級：本安/隔爆型 | 輸出：數字脈沖/模擬4-20mA;
測量精度:0.1%(1:5)| 0.15%(1:10) | 0.2% (1:20) | 0.5% (1:50)

世界上最大口徑12"-DN300的質量流量計 RHM160 流量從500到25000 kg/min 1002 到55115 lb/min 30-1500 T/h

變送器的通用規格 分體安裝；與傳感器最遠距離300米正常工作 溫度范圍-20-50℃ 耗電功率 15瓦特 供電要求230/115VAC ±10%，50-60Hz 24VDC ±10% 模擬輸出2路可編程0/4-20mA輸出（流量、密度、溫度、體積）電隔離， 最大負載 1000Ohm， 精度滿量程的0.05% 數字輸出1個頻率或脈沖輸出（0―10000Hz，max.30V/50mA）3個狀態輸出（極限流量，錯誤/報警，流向等） 數字輸入2個狀態輸入（零點，累積量，累積復位，錯誤/報警消除） RS422/485串行接口（可選）。帶RS 485遠傳單元可供4線 HART DIN-bus，Profibus-DP轉換器可用； LCD顯示兩行，16位/行， 高8mm； 防護等級IP65 防爆等級EEx de [ia]IIC T5

RHEONIK傳感器
RHM015
RHM20
RHM -CNG
RHM03
RHM30
RHE01/RHE06
RHM04
RHM40
RHE07/RHE08
RHM06
RHM60
RHE11/12
RHM08
RHM80
RHE14
RHM12
RHM100
RHM15
RHM160
RHEONIK質量流量計
傳感器：
1/4" -- RHM015 RHM03 RHM04
1/2" --RHM06 RHM08
1"---RHM12 RHM15
2"---RHM20 RHM30
3"---RHM40
4"---RHM60
6"---RHM80
8"---RHM100
12"--RHM160
變送器：
RHE01. RHE06 RHE14 (不帶顯示）
RHE07 RHE08 帶顯示 （可以選本安型）
RHE11 RHE12 隔爆本安型 應用于危險場合

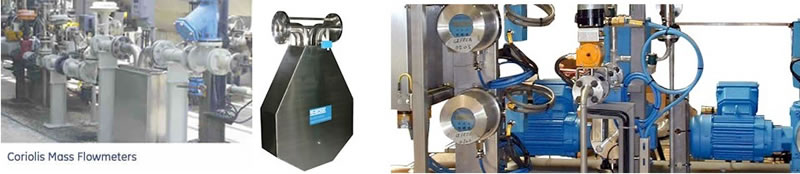

Coriolis Mass Flowmeters


RHM015;? inch, range 0,004 - 0,6 kg/min.; turn-down 300:1
RHM03; ? inch; range 0,05-5 kg/min; max. 350°C; max. 300 bar
RHM04; ? inch; range 0,1-10 kg/min; zeer snelle response < 30 ms
RHM06; 1 inch; range 0,25-25 kg/min; max. 350°C; max. 430 bar
RHM08; 1 inch; range 0,5-50 kg/min; max. 350°C; max. 540 bar
RHM12; 1 inch; range 1-100 kg/min; max. 350°C; max. 290 bar
RHM15; 1 inch; range 2-200 kg/min; max. 350°C; max. 450 bar
RHM20; 2 inch; range 3-300 kg/min; max. 350°C; max. 340 bar
RHM30; 2 inch; range 5-750 kg/min; max. 350°C; max. 400 bar
RHM40; 3 inch; range 15-1500 kg/min; max. 350°C; max. 250 bar
RHM60; 4 inch; range 30-3000 kg/min; max. 350°C; max. 200 bar
RHM80; 6 inch; range 60-8000 kg/min; max. 350°C; max. 160 bar
RHM100; 8 inch; range 240-12000 kg/min; max. 210°C; max. 210 bar
RHM160; 12 inch; range 500-25000 kg/min; ‘s Werelds grootste meter
RHM---/HP; range 0,025 - 50 kg/min.; max. 120 oC; max. 900 bar
Transmitters


RHE01/ RHE06; zeer snelle response < 60 ms; IP54 (01); IP64 (06)
RHE07 / RHE08; rack mounting/IP20 (07); wall mounting/IP65 (08)
RHE11 / RHE12; 304SS/IP66 (11); compact uitvoering/IP66 (12)
RHE14; snelle response < 15 ms; DIN rail mounting; compact; IP20
Bedieningsinstructies m.b.t. de diverse Rheonik transmitters

Profibus modules

RHE 15; Profibus DP module; te gebruiken met RHE 14; IP20
Speciale applicaties
RHM CNG; speciaal voor Compressed Natural Gas toepassingen
