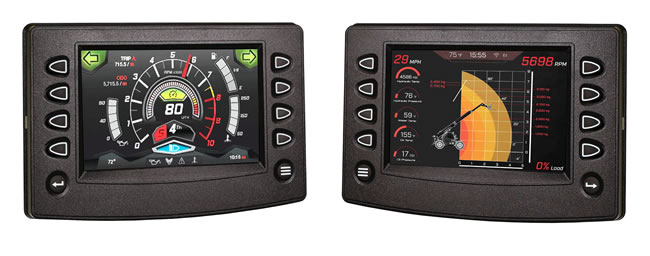

MURPHY PV780 標準 PowerView （78700560）
PV780 Standard PowerView (78700560)

PV780 標準 PowerView。發動機接口儀表模塊。(78700560)
PowerView 780 顯示器是一款功能齊全、可配置的顯示器，可將發動機、變速箱和診斷信息整合到易于閱讀的操作界面中。設備功能可以通過可用的 I/O 進一步集成，并通過 CANbus 進行控制。PV780 采用全彩色 7 英寸粘合 LCD，可提供更明亮、更流暢的圖形和一流的陽光下可讀性。堅固耐用的設計使這款顯示器成為極端環境的絕佳解決方案。PV780 顯示器與 PowerVision Configuration Studio 兼容，允許用戶編輯 CAN 參數、添加 OEM 品牌并創建自定義設備屏幕，以獲得獨特而復雜的用戶界面。Murphy 的 Configuration Studio 軟件可作為選件購買。它不包含在您購買的 PV780 顯示器中。

MURPHY PV780 標準 PowerView （78700560）
PV780 Standard PowerView (78700560)

特征：
基于CAN的顯示屏，具有豐富的全彩圖形
與機械和電子發動機兼容
Tier 4/Euro Stage IV 就緒
陽光下可讀的LCD
堅固耐用的設計，適用于極端環境
多種語言
可選的、易于使用的 PowerView Configuration Studio 軟件作為附加選項提供

專門的：
顯示屏：7英寸（178mm）彩色透射式TFT LCD
分辨率：WVGA，800 x 480 像素，16 位彩色
縱橫比：16：9
方向：橫向或縱向
背光：LED，最大亮度1000尼特
微處理器：飛思卡爾 i.MX357,32 位，532 MHz，ARM11內核
QNX 實時操作系統
閃存：總計 2 GB，1 GB 可用于數據記錄
內存：128 MB SRAM
工作電壓：6-36 VDC，反極性保護
視頻輸入：3 個 NTSC/PAL
連接器：兩 （2） 個 AMPSEAL 23 針（AMP 770680-1 和 AMP 770680-4）
鍵盤：10 個觸覺按鈕，帶白色 LED 背光
USB：1 個 USB 2.0 主機（OTG，全速）
帶鋰離子可充電電池備份的實時時鐘

通信：
（2） CAN 2.0B，帶一個隔離器（符合 NMEA 2000 標準）;J1939 和 CANopen 協議;專有消息
（1） RS-485 串口（MODBus 主/從
）（1） USB 主機 （OTG） 輸出：（1） 數字 500mA，開關低側
（1） 頻率輸出 （2Hz - 3kHz） 0-V波，峰峰值，方波 輸入：

（3） 模擬 0-5VDC、4-20 mA 或電阻（5） 分立式數字 0-5V，高電平
有效
（1） 頻率輸入，可配置為支持 2 Hz-10 kHz 的測量頻率

文獻：
銷售公告
銷售插頁
安裝手冊
操作手冊
Manual De Operaciones（操作手冊，西班牙語，由 MurCal 團隊翻譯）

PV780 Standard PowerView (78700560)

PV780 Standard PowerView. Engine Interface Instrumentation Module. (78700560)
The PowerView 780 display is a full featured, configurable display that combines engine, transmission and diagnostic information into an easy-to-read operator interface.
Equipment functionality can be further integrated through the available I/O and controlled via the CANbus.
The PV780 features a full color, 7-inch bonded LCD for brighter, smoother graphics and best in class sunlight readability. The rugged design makes this display a great solution for extreme environments.
The PV780 display is compatible with PowerVision Configuration Studio which allows users to edit CAN parameters, add OEM branding and create custom equipment screens for a unique and sophisticated user interface.
Murphy's Configuration Studio software is available for purchase as an option. It is NOT included with your purchase of the PV780 display.

Features:
CAN-Based Display with Rich, Full-Color Graphics
Compatible With Both Mechanical and Electronic Engines
Tier 4/Euro Stage IV ready
Sunlight Readable LCD
Rugged Design for Extreme Environments
Multiple Languages
Optional, easy-to-use PowerView Configuration Studio software is offered as an add-on option

Technical:
Display: 7-inch (178mm) color transmissive TFT LCD
Resolution: WVGA, 800 x 480 pixels, 16-bit color
Aspect Ratio: 16:9
Orientation: Landscape or Portrait
Backlighting: LED, 1000 nit maximum brightness
Microprocessor: Freescale i.MX357, 32 bit, 532 MHz, ARM11 core
QNX Real-time Operating System
Flash Memory: 2 GB total, 1 GB available for data logging
RAM: 128 Mbytes SRAM
Operating Voltage: 6-36 VDC, reverse polarity protected
Video inputs: 3 NTSC/PAL
Connectors: Two (2) AMPSEAL 23 Pin (AMP 770680-1 and AMP 770680-4)
Keyboard: 10 tactile pushbuttons with white LED backlight
USB: (1) USB 2.0 host (OTG, full speed)
Real time clock with Li-ion rechargeable battery backup

Communications:
(2) CAN 2.0B with one isolated (NMEA 2000 compliant); J1939 and CANopen protocols; proprietary messaging
(1) RS-485 serial (MODBus master/slave)
(1) USB Host (OTG) Outputs:
(1) digital 500mA, switched low side
(1) Frequency Out (2Hz - 3kHz) 0-VBattery, peak to peak, square wave Inputs:
(3) Analog 0-5VDC, 4-20 mA, or resistive
(5) Discreet Digital 0-5V, Active High
(1) Frequency Input, configurable to support measurement frequencies from 2 Hz-10 kHz

Literature:
Sales Bulletin
Sales Insert
Installation Manual
Operation Manual
Manual De Operaciones (Operation Manual in Spanish translated by the MurCal team)
