Parker Legris塑料埋入式接頭： LF3000和LIQUIfit Carstick快速接頭
Parker Legris Polymer Cartridges:LF3000 and LIQUIfit Carstick Quick Fitting

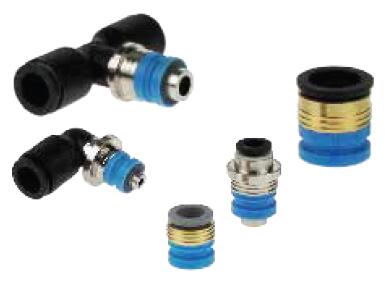

Parker Legris Carstick cartridges Quick Fitting

派克樂可利開發了獲專利技術的Carstick埋入式接頭系列產品，可確保非螺紋連接腔體組裝前后密封系統完整性。一體式Carstick埋入式接頭緊湊型設計能實現制造過程自動化，提高系統可靠性。派克樂可利開發了獲得專利技術的Carstick埋入式接頭系列產品，可確保非螺紋連接腔體組裝前后密封系統的完整性。一體式Carstick埋入式接頭的緊湊型設計能夠?qū)崿F(xiàn)制造過程的自動化，并提高系統的可靠性。Parker Legris has developed the range of patented Carstick cartridges guaranteeing the integrity of the sealing system before and after assembly in non-threaded cavities.The compact design of the one-piece Carstick cartridge enables automation of your
manufacturing process and improves the reliability of your system.

Parker Legris塑料埋入式接頭： LF3000和LIQUIfit Carstick快速接頭
Parker Legris Polymer Cartridges:LF3000 and LIQUIfit Carstick Quick Fitting

產品優勢：

> 節省時間
- 接頭無需加工螺紋，直接壓入安裝孔
- 預先密封、潤滑和保護
- 埋入式接頭安裝過程中與安裝孔自動對齊
- 生產到安裝過程中，可有效防止產品受到污染
- 可以在相同的安裝孔內安裝多種管徑的接頭（快速接頭）

> 技術可靠
- 與LF 3000相同的技術性能
- 快插式連接
- 全流量設計
- 確保壓力和真空狀態下的最佳流量
- LIQUIt Carstick埋入式接頭與飲用水和食品流體兼容

> 可實現 自動化安裝
- 確保產品正確地安裝
- 接頭完全集成到安裝孔中
- 專門為自動化安裝而設計的Carstick包裝方式

產品類型：
- Carstick 埋入式接頭
- 減徑快速接頭
- 快速接頭彎頭
- 快速接頭加長彎頭
- 快速接頭45° 彎頭
- 快速接頭三通
- LIQUIfit 埋入式接頭

應用：
- 機器人
- 汽車工藝
- 氣動
- 半導體
- 水和飲料
- 包裝
- 真空

技術特點：
LF 3000 Carstick 以及快速接頭
- 流體：壓縮空氣
- 材料：工程聚合物，黃銅或化學鍍鎳黃銅，NBR，EPDM，F(xiàn)KM，不銹鋼
- 壓力：真空至20bar
- 溫度：-20°C至+ 80° C
LIQUIfit Carstick
- 流體：食用液體，惰性氣體
- 材料：工程聚合物，鍍鎳黃銅，NBR
- 壓力：真空至16bar
- 溫度：-10°C至+ 95°C

法規：
LF 3000 Carstick 以及快速接頭
- ISO 14743:氣動流體動力，用于熱塑管快插接頭
- DI:2002/95/CE (RoHS), 2011/65/CE
- DI:97/23/CE (PED)
LIQUIfit Carstick
- RG:1935/2004/CE
- FDA:21 CFR 177.1550
- NSF 51 to 95°C
- ACS
- DM 174 (意大利)
- DI:2002/95/CE (RoHS), 2011/65/CE
- DI:97/23/CE (PED)
- WRAS
- NSF/ANSI 61 - C HOT
- KTW: 埋入式接頭可根據需求定制

技術:
- 氣動接頭
- 空氣接頭
- 空壓機配件
- 壓縮機配件
- 派克空氣接頭

性能特點

夾持環 不銹鋼
最大壓力 (BARG) 20, na
最低工作溫度(°C) -20, na
最高工作溫度 (C) 80, na
真空額定值 (HG MM) 755, na
箱數 50
重量 (KG) 0,004, 0,006, 0,011, 0,017, 0,031, 0,009, 0,01, 0,014, 0,021, 0,025, 0,029, 0,04, 0,056, 0,005, 0,008, 0,013, 0,023, 0,02, 0,035, 0,007, 0,028, 0,03, 0,001, 0,002, 0,003
應用 機器人，汽車工藝，氣動，半導體，水和飲料，包裝，真空
媒介 LF3000Carstick和快速接頭：壓縮空氣，LIQUIfitCarstick：食用液體，惰性氣體
證書 LF3000Carstick和快速接頭：ISO 14743：氣動流體動力，用于熱塑管的快插接頭，DI：2002/95 / CE（RoHS），2011/65 / CE，DI：97/23 / CE ） - LIQUIfitCarstick：RG：1935/2004 / CE，F(xiàn)DA：21 CFR 177.1550，NSF 51至95℃，

產品優勢：

節省時間：接頭無需加工螺紋，直接壓入安裝孔，埋入式接頭安裝過程中與安裝孔自動對齊，生產到安裝過程中，可有效防止產品受到污染。
技術可靠：快插式連接，全流量設計，與LF3000?相同的技術性能。
可實現自動化安裝：確保產品正確的安裝，接頭完全集成到安裝孔中，專門為自動化安裝而設計的包裝方式。
工作溫度：-20～80℃（-10～95℃）
工作壓力：真空至20bar（16bar）

埋入式接頭的型號為：

3100 04 00

3100 06 00

3100 08 00

3100 10 00

3100 12 00

3100 53 00 99

3100 56 00 99

3100 60 00 99

3086 04 06

3086 06 08

3089 04 04

3089 04 06

3089 06 04

3089 06 06

3089 06 08

3089 08 08

3089 08 10

3089 10 10

3089 10 12

3089 12 12

3082 04 04

3082 04 06

3082 06 06

3082 06 08

3082 08 08

3082 08 10

3082 10 10

3082 10 12

3082 12 12

3081 04 04

3081 06 06

3081 08 08

3081 10 10

3081 12 12

3088 04 04

3088 04 06

3088 06 06

3088 06 08

3088 08 08

3088 08 10

3088 10 10

3088 10 12

3088 12 12

6300 04 00

6300 06 00

6300 08 00

6300 10 00

6300 12 00

6300 56 00

6300 60 00

6300 62 00
