Dynalco SST-7000 Digital Speed Switch數字速度開關
Dynalco SST-7000系列數字速度開關和變送器
Dynalco SST-7000系列數字速度開關和變送器可靠，準確的超速/欠速保護，變送器具有高達4個標準繼電器設定點的型號以及LED或鍵盤配置顯示選項。SST7000使用脈沖或頻率輸入來提供準確的4-20 mA輸出或0-5 / 0-10 VDC線性輸出，可直接與機器狀態監視設備或系統接口�？捎玫妮斎敫綦x選項有助于解決接地環路和信號轉換難題。該設備接受來自可變磁阻和數字速度傳感器的正弦波和方波輸入。使用USB連接的PC可以在幾分鐘內輕松地對SST7000進行編程。裝置上的Phoenix連接器使快速斷開連接和整體布線變得容易。
SST-7000數字速度開關傳輸脈沖或頻率輸入，以提供精確的4-20毫安輸出或0-5/0-10伏直流線性輸出至可編程邏輯控制器或其他讀出儀器，以進行可靠和準確的速度監測。SST-7000 digital speed switch transmits a pulse or frequency input to provide an accurate 4 – 20 mA output or 0-5/0-10 VDC linear output to a PLC or other read-out instruments for reliable and accurate speed monitoring.
SST-7000系列接受脈沖輸入，并為本地面板儀表或PLC模擬輸入卡提供非常精確的4-20毫安輸出，表示旋轉機械的速度。SST-7100還提供對超速/低速條件的快速繼電器響應。應用領域包括工業發動機、渦輪機械和泵的轉速測量和超速保護。SST-7000 series accepts a pulsed input and provides an extremely accurate 4 – 20 mA output representing speed of rotating machinery for a local panel meter or PLC analog input card. The SST-7100 also provides a quick relay response to over / under speed conditions. Applications include speed measurement & overspeed protection of industrial engines, turbomachinery and pumps.
Dynalco SST-7000系列數字速度開關應用領域包括工業發動機的速度測量和超速保護，渦輪機械和泵。
Dynalco SST-7000 Digital Speed Switch數字速度開關
Dynalco SST-7000系列數字速度開關和變送器
特征
- 接受2線或3線速度傳感器
- 0-50 KHz輸入頻率范圍
- 4-20 rnA輸出（隔離）
- 0-5或0-10 VDC線性輸出
- 50毫秒（標準）或10毫秒（最佳）響應時間
- 0、1、2或4個SPDT繼電器
- 皮卡檢測失敗（打開）
- 方波中繼器輸出
- 10-36 VDC輸入電源
- 可用的輸入隔離變壓器
- 可通過USB端口編程的PC
- 前鍵盤可編程（用于帶LCD顯示屏的型號）
技術指標
一般規格*
輸入電源電壓：
DC額定值（標準 ）
AC額定值：
僅LCD顯示
（-AC后綴） |
端子
VAC L和VAC N 上的 10-36 VDC，最大10瓦（標準） AC（和DC）電源電壓
.115到275 VAC和115到400 VDC，最大10瓦 |
輸入類型：
隔離的RPM：
（-I后綴）
輸入靈敏度： |
2線制電磁拾波器（可變磁阻）
3線霍爾效應
3線放大VR型
從電源接地隔離的RPM輸入，峰值超過300V
從25 mVRMS到最大50 VRMS |
輸出精度：
比例輸出：
繼電器： |
對于所有輸出
4-20 mA（源于24V-完全隔離）
，電阻<1 kOhm 0-5或0-10 VDC，電阻> 20 kOhm
0-1 mA，電阻< 750 Ohm
SPDT觸點，在28 VDC或115 VAC時額定為6安培，
可編程用于自動復位或閉鎖繼電器功能 |
| 輸出功率： |
+12 VDC（40mA）輸出
（例如，用于有源電磁拾波器） |
| 電氣 連接： |
接線端子 |
顯示信息：
顯示屏幕：
顯示更新率： |
RPM，報警，設置（RPM信號，設定值/繼電器邏輯，模擬輸入，
安全，繼電器測試，設定點日志和顯示器）
5位數字的液晶顯示器，2” ×1.22”屏幕尺寸
約 7毫秒更新LCD顯示 |
| 環境： |
工作溫度范圍：-40°C至+ 70°C
存儲溫度范圍：-40°C至+ 80°C |
| 機械： |
DIN導軌安裝（標準35毫米） |
| 外殼等級： |
NEMA 1 |
| 認證： |
CSA認證，Class 1 Division 2，A，B，C和D組 |
應用領域
工業發動機的速度測量和超速保護
渦輪機械和泵
SST-7000 Digital Speed Switch
資料下載:
SST-7000/7100 Manual
SST-7000/7100 Data Sheet
Product Code: SST-7000

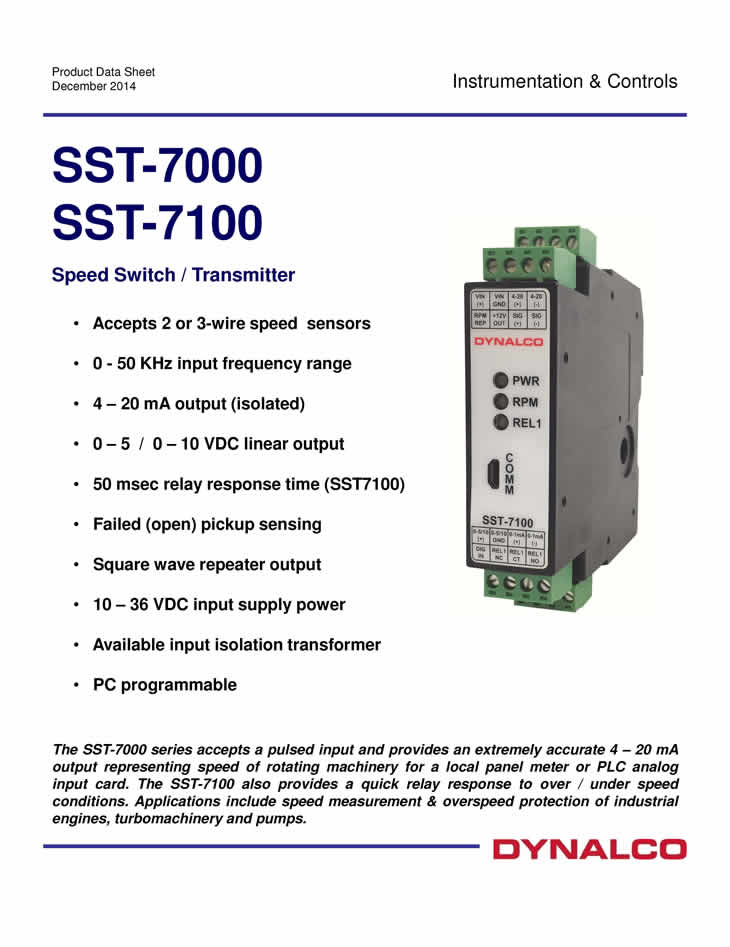

SST-7000 ，SST-7100Product Data Sheet
Instrumentation & Controls Speed Switch / Transmitter
- Accepts 2 or 3-wire speed sensors
- 0 - 50 KHz input frequency range
- 4 – 20 mA output (isolated)
- 0 – 5 / 0 – 10 VDC linear output
- 50 msec relay response time (SST7100)
- Failed (open) pickup sensing
- Square wave repeater output
- 10 – 36 VDC input supply power
- Available input isolation transformer
- PC programmable
SPECIFICATIONS
Electrical:
Supply Voltage: 10 – 36 VDC, maximum 5 Watts
Input Types: 2-wire magnetic pickup (variable reluctance)
Dynalco models M201, M202, M231, M233, M203, M204 & M205
3-wire Hall-Effect
Dynalco model M951
3-wire amplified VR type
Dynalco models M928 & M928-24
Input Sensitivity: 25 mV min – 50 VRMS max
Proportional Output: Fully isolated 4 – 20 mA (sourced)
Plus 0 – 5 VDC or 0 – 10 VDC
Relay (SST-71000): SPDT contacts rated 6 Amps at 28 VDC or 115 VAC
Mechanical:
DIN rail mount (standard 35 mm)
Removable connectors
Environmental:
-40 to +70 DegC operating temperature range
HOW TO ORDER
訂貨型號：
Specify part number as follows:
SST7000 transmitter only
SST7000-I transmitter w/ isolated input
SST7100 transmitter / 1 setpoint
SST7100-I transmitter / 1 setpoint w/ isolated input
HOW TO ORDER
Specify part number as follows:
2 setpoints
SST-7200 with LED
SST-7200D with Display
SST-7200-I with LED, Isolated RPM input
SST-7200D-I with Display, Isolated RPM input
SST-7200D-AC with Display, VAC supply power
SST-7200D-I-AC with Display, VAC supply power
& Isolated RPM input
4 setpoints
SST-7400 with LED
SST-7400D with Display
SST-7400-I with LED, Isolated RPM input
SST-7400D-I with Display, Isolated RPM input
SST-7400D-AC with Display, VAC supply power
SST-7400D-I-AC with Display, VAC supply power & Isolated RPM input
