DYNALCO D-100 CANbus顯示器 - Dynalco發動機和排放控制器
DYNALCO D-100 CANbus 顯示器
Dynalco CANbus監控器D-100
描述

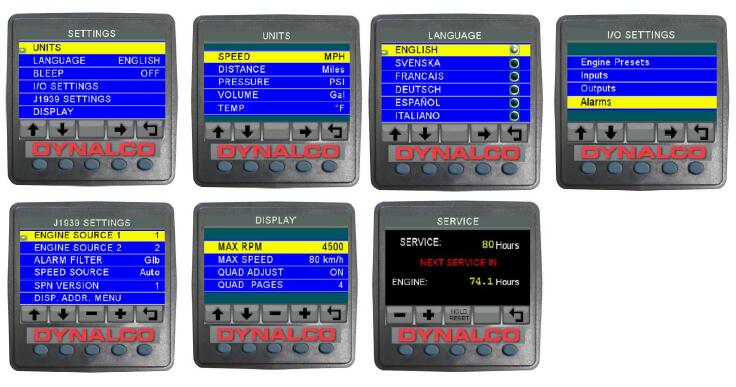

DYNALCO D-100 CANbus顯示器提供J1939兼容性，用于顯示Tier 4排放標準的發動機性能參數。 D-100配備了高分辨率的3.5“彩色顯示屏，可以在各種陽光條件下觀看，外殼堅固，占位空間小，適合您的應用。直觀的，用戶友好的軟件設計可幫助您快速設置單元監視J1939參數，并可以在用戶可配置的單屏和四屏上查看。七個模擬輸入，兩個數字輸入，四個數字輸出和一個磁性探頭輸入，允許多種功能和I / O功能。DYNALCO D-100 CANbus Monitor offers J1939 compatibility for displaying engine performance parameters for Tier 4 emission standards. Equipped with a high resolution, 3.5" color display that can be viewed in full sunlight, D-100 is built in a rugged enclosure with a compact footprint to meet your application needs. An intuitive, user-friendly software design helps you quickly set up the unit to monitor J1939 parameters which can be viewed in user-configurable single and quad screens. Seven analog inputs, two digital inputs, four digital outputs and one magnetic pickup input allow multiple functionality and I/O capabilities.
點擊進入D-100系列產品頁面PDF Catalog

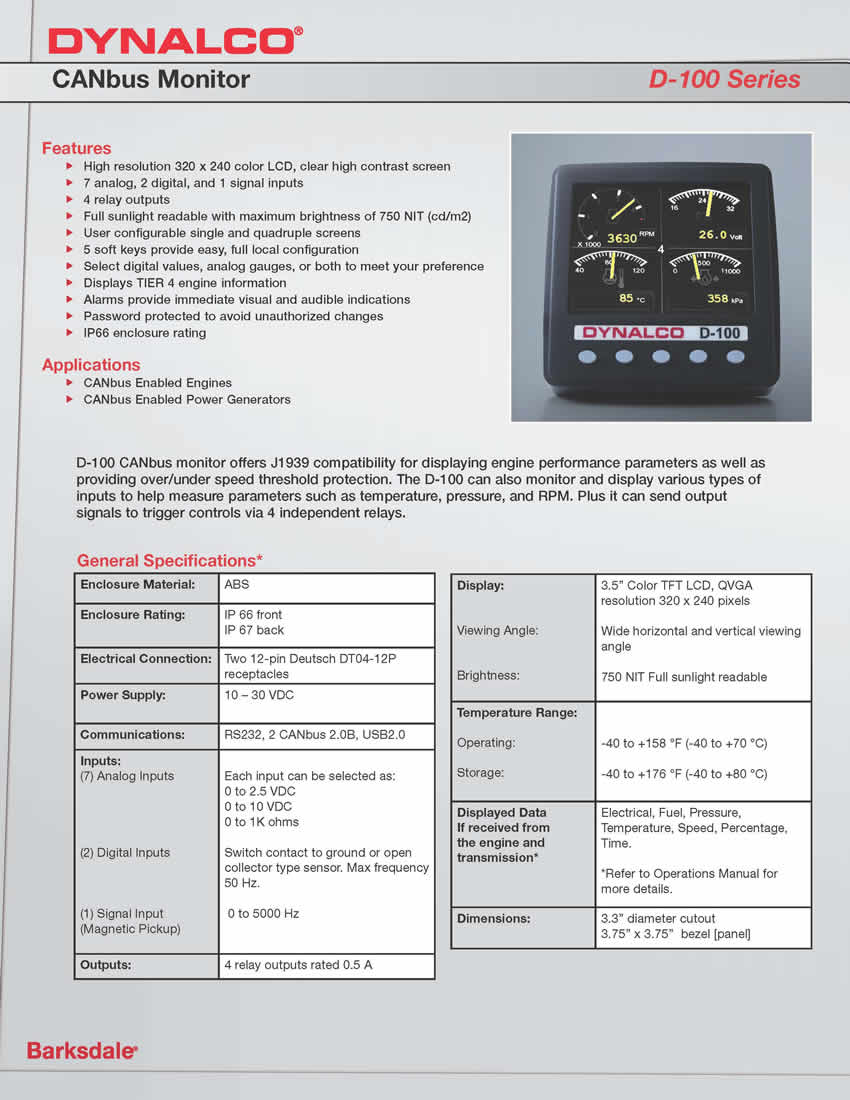

特征
- 高分辨率320 x 240彩色液晶屏（LCD），清晰的高對比度
- 7個模擬量輸入、2個數字量輸入和4個信號輸入

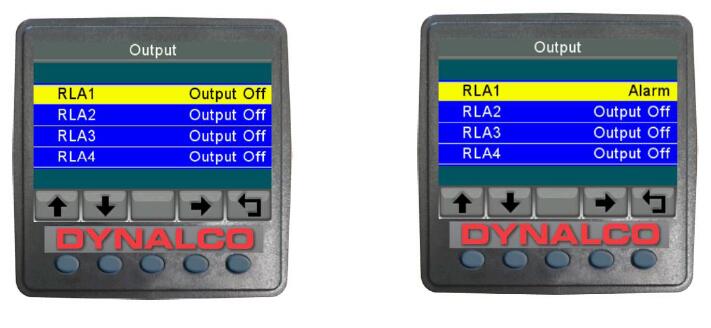

- 4個繼電器輸出
- 全天候可讀，高亮度750 NIT（cd / m2）
- 用戶可配置單屏或四屏

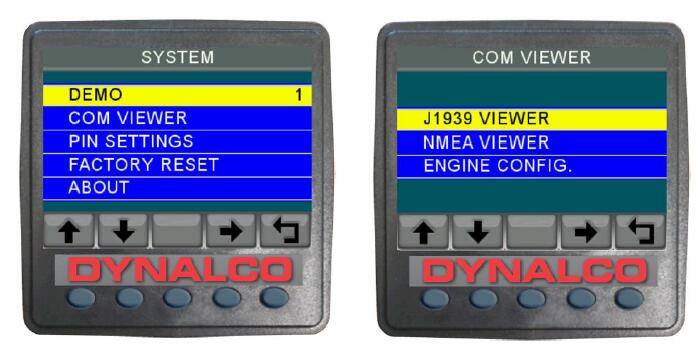

- 5個軟鍵提供簡單、完整的本地配置

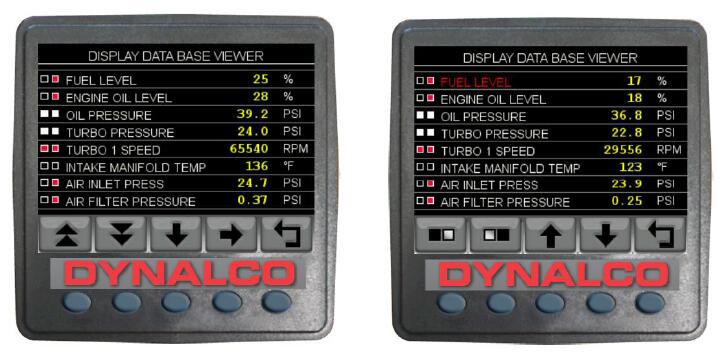

- 選擇數字值，模擬量或同時選擇兩者以滿足您的個性化需求
- 顯示TIER 4引擎信息

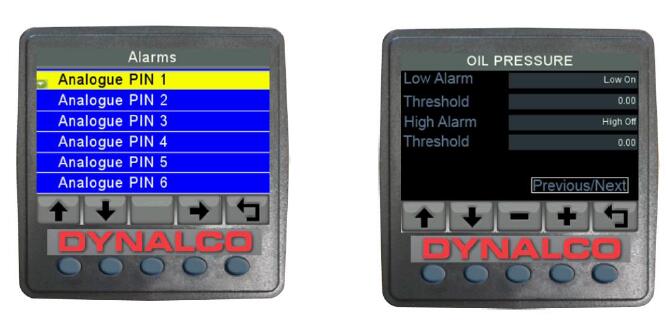

- 提供即時的可視和聽覺指示警報
- IP66防護等級
- 密碼保護，以避免未經授權的更改
D-100 CANbus顯示器提供J1939兼容性，用于顯示Tier 4排放標準的發動機性能參數。 D-100配備了高分辨率的3.5“彩色顯示屏，可以在各種陽光條件下觀看，外殼堅固，占位空間小，適合您的應用。直觀的，用戶友好的軟件設計可幫助您快速設置單元監視J1939參數，并可以在用戶可配置的單屏和四屏上查看。七個模擬輸入，兩個數字輸入，四個數字輸出和一個磁性探頭輸入，允許多種功能和I / O功能。
D-100 CANbus 顯示器
D1T, D2T Series
D-100 系列
應用
CANbus啟用的引擎
CANbus啟用的發電機
產品手冊
D-100 CANbus顯示器目錄
安裝手冊
D-100 CANbus顯示器手冊
數據表
D-100系列數據表
D-100 CANbus Monitor
Download Info:
D-100 Datasheet
D-100 Manual
D-100 Sales Drawing
Product Code: D-100
- D-100 CANbus監控器-Dynalco 發動機和排放控制
- 高分辨率320 x 240彩色LCD，清晰的高對比度屏幕
- 7個模擬，2個數字和1個信號輸入
- 4路繼電器輸出
- 全日光下可讀，最大亮度為750 NIT（cd / m2）
- 用戶可配置的單畫面和四畫面
- 5個軟鍵提供簡單，完整的本地配置
- 選擇數字值，模擬量表或同時滿足您的偏好
- 顯示TIER 4引擎信息
- 警報提供即時的視覺和聽覺指示
- 密碼保護，避免未經授權的更改
- IP66防護等級
D-100 CANbus Monitor具有J1939兼容性，可顯示Tier 4排放標準的發動機性能參數。D-100配備了高分辨率的3.5英寸彩色顯示屏，可以在陽光直射的情況下觀看，它內置于堅固的外殼中，占地面積小，適合您的應用。直觀，用戶友好的軟件設計可幫助您快速設置監視J1939參數的單元，可在用戶可配置的單屏幕和四屏幕中查看，七個模擬輸入，兩個數字輸入，四個數字輸出和一個磁拾取輸入允許多種功能和I / O功能。
Engine & Emission Controls

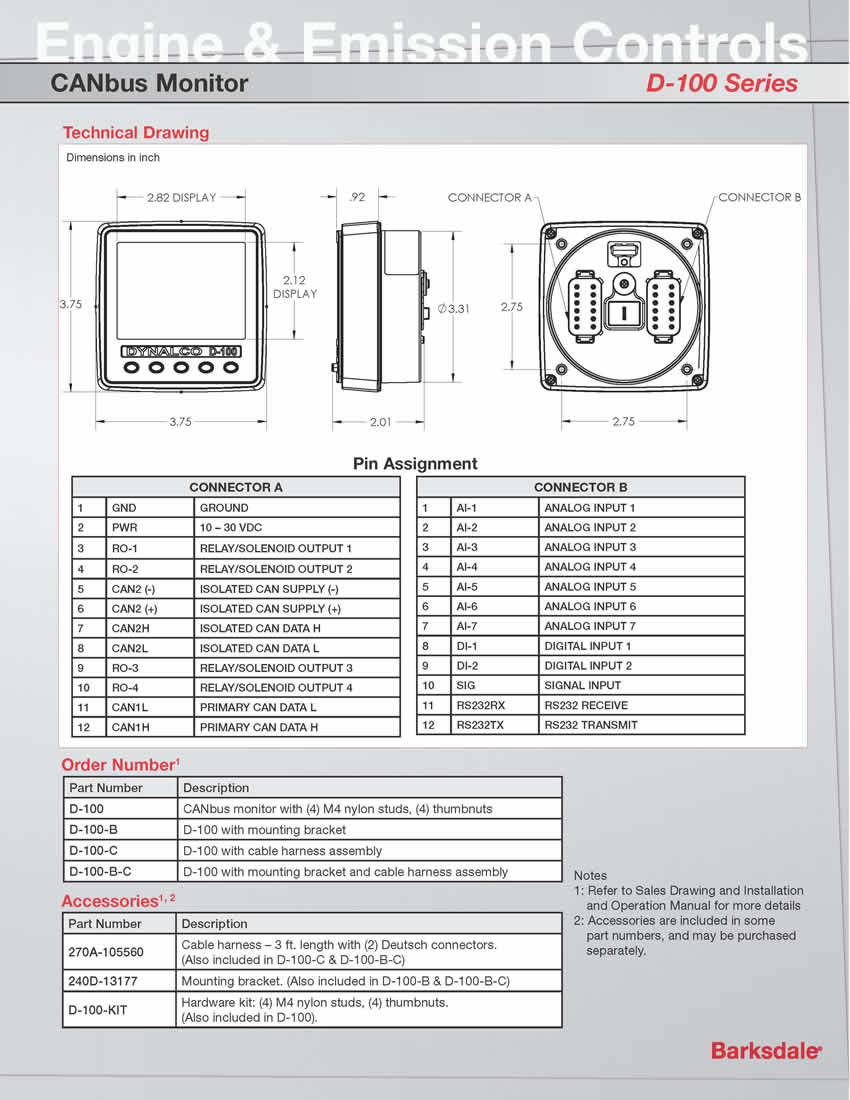

Technical Drawing
CANbus Monitor D-100 Series
Pin Assignment
Accessories1, 2
Part Number Description
270A-105560
Cable harness – 3 ft. length with (2) Deutsch connectors.
(Also included in D-100-C & D-100-B-C)

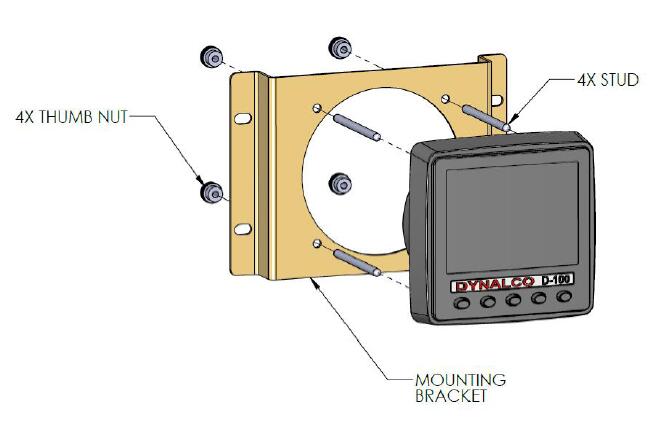

240D-13177 Mounting bracket. (Also included in D-100-B & D-100-B-C)
D-100-KIT
Hardware kit: (4) M4 nylon studs, (4) thumbnuts.
(Also included in D-100).
Order Number1
Part Number Description
D-100 CANbus monitor with (4) M4 nylon studs, (4) thumbnuts
D-100-B D-100 with mounting bracket
D-100-C D-100 with cable harness assembly
D-100-B-C D-100 with mounting bracket and cable harness assembly
Dimensions in inch
2.12
DISPLAY
2.82 DISPLAY
3.75
3.75 2.01
3.31
.92
2.75
2.75
CONNECTOR A CONNECTOR B
CONNECTOR A
1 GND GROUND
2 PWR 10 – 30 VDC
3 RO-1 RELAY/SOLENOID OUTPUT 1
4 RO-2 RELAY/SOLENOID OUTPUT 2
5 CAN2 (-) ISOLATED CAN SUPPLY (-)
6 CAN2 (+) ISOLATED CAN SUPPLY (+)
7 CAN2H ISOLATED CAN DATA H
8 CAN2L ISOLATED CAN DATA L
9 RO-3 RELAY/SOLENOID OUTPUT 3
10 RO-4 RELAY/SOLENOID OUTPUT 4
11 CAN1L PRIMARY CAN DATA L
12 CAN1H PRIMARY CAN DATA H
CONNECTOR B
1 AI-1 ANALOG INPUT 1
2 AI-2 ANALOG INPUT 2
3 AI-3 ANALOG INPUT 3
4 AI-4 ANALOG INPUT 4
5 AI-5 ANALOG INPUT 5
6 AI-6 ANALOG INPUT 6
7 AI-7 ANALOG INPUT 7
8 DI-1 DIGITAL INPUT 1
9 DI-2 DIGITAL INPUT 2
10 SIG SIGNAL INPUT
11 RS232RX RS232 RECEIVE
12 RS232TX RS232 TRANSMIT
Notes
1: Refer to Sales Drawing and Installation
and Operation Manual for more details
2: Accessories are included in some
part numbers, and may be purchased
separately.
|
