派克儀表閥 parker-instrumentation-valves
派克提供業內最全面的儀表閥。這些高質量閥門可在高達 150,000 psi 的系統壓力下運行。我們所有的針閥、球閥、止回閥、泄壓閥、計量閥、截止閥和排放閥、流切換閥和控制閥均采用創新的性能設計。我們提供多種配置、端接尺寸和多種材料的儀表閥。派克的儀表閥可以滿足您系統的特定應用。Parker 是運動和控制技術及系統多元化制造商，為廣泛的商業、移動、工業和航空航天市場提供精密工程解決方案。Parker Instrumentation Valves ：Parker offers the most comprehensive range of instrumentation valves in the Industry. These high quality valves perform in system pressures up to 150,000 psi. Innovative performance designs are available in all of our needle valves, ball valves, check valves, relief valves, metering valves, block and bleed valves, stream switching valves, and control valves. We offer these instrumentation valves in multiple configurations, end connection sizes and a variety of materials. Parker has the instrumentation valve to meet your system’s specific application.

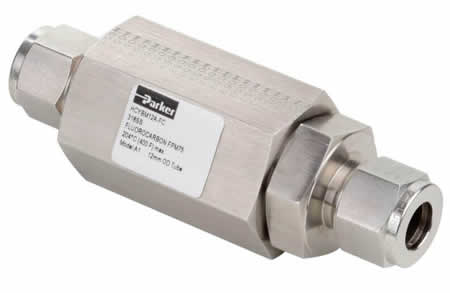

止回止回閥 (10,000 PSI) – HI 止回閥系列
Parker 的 Hi Check 系列高性能止回閥設計用于過程儀表應用中流體和氣體的單向流動控制。 有兩種單向閥型號可供選擇，冷工作壓力為 10000 PSI (689 bar) 和 6000 PSI (414 bar)。 兩個止回閥的開啟（或“開啟”）壓力均為 10 PSI (0.7 bar)。 這些堅固的止回閥采用兩件式金屬閥座設計，可最大限度地減少泄漏風險。 Parker 止回閥可選擇一體式外螺紋或內螺紋 NPT，或單或雙套圈壓縮式端部，壓縮端使用戶無需使用錐形螺紋和螺紋密封劑 - 進一步減少潛在泄漏的數量路徑并避免系統污染問題。
入口和出口連接范圍廣泛，包括 1/4"、3/8" 和 1/2" 的英制尺寸，以及 6 mm、10 mm 和 12 mm 的公制尺寸。 止回閥旨在滿足 ANSI/ASME B.16.34 的壓力和溫度要求，但受閥座材料的限制。 可提供符合 NACE 的版本。
特點和優點：
|
 |
 |
泄壓閥，6,000 PSI – R 系列
派克 R 系列溢流閥是獨一無二的，因為它們提供低壓閥線 (RL4) 和高壓閥線 (RH4)。 它們都被設計成當上游壓力超過彈簧施加的關閉力時，下閥桿打開，允許流量通過閥門。 通過閥門的流量與上游壓力的增加成正比。
特點與優勢：
- 閥門運行時，壓力設置可從外部調節。 多個彈簧范圍提供更高的系統靈敏度和增強的性能
- 捕獲的模制座椅設計具有防爆性和抗碎屑性
- 具有閥桿正縮回的手動覆蓋選項可用于高達 1500 psig (103 bar) 的壓力
- 該選項允許用戶在保持預定開啟壓力的同時釋放上游壓力
- 顏色編碼的彈簧和標簽指示彈簧開裂范圍
- 鎖線功能確保給定的壓力設置
- 背壓對開啟壓力的影響最小
|

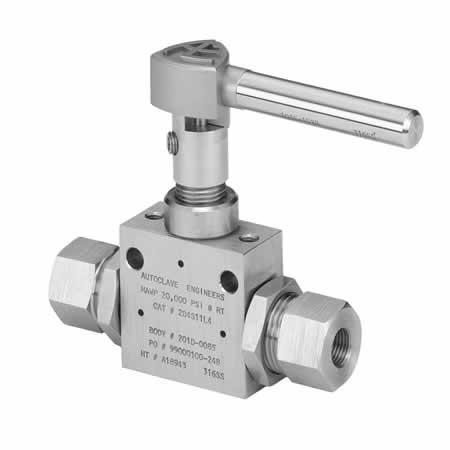

球閥，2 通 2B 系列 – 20,000 PSI
派克 Autoclave 的 2B 系列球閥旨在提供卓越的質量，以在各種閥門樣式、尺寸和過程連接中實現最大性能。 這些球閥具有一體式耳軸安裝球和閥桿，可消除兩件式設計常見的剪切故障。 閥座壓蓋可重新擰緊以延長閥座壽命，低摩擦壓力輔助石墨填充 PTFE 閥桿密封可降低驅動扭矩并增加循環壽命。
特點和優點：
- 一體式耳軸安裝式閥桿設計消除了剪切失效并減少了兩件式設計中的側向載荷影響
- 可重新擰緊的閥座壓蓋可延長閥座壽命
- PEEK 閥座具有出色的耐化學性、耐熱性和耐磨性
- 全端口流路最大限度地減少壓降
- 316冷加工不銹鋼結構
- 低摩擦壓力輔助石墨填充聚四氟乙烯閥桿密封可延長循環壽命并降低操作扭矩
- 從開到關的四分之一轉，帶正止損
- Viton O 型圈，適用于 0°F (-17.8°C) 至 400°F (204°C)
- 可選的 O 形圈可用于高溫應用
- 可選接液材料
- 提供多種管子和管端配件
- 電動和氣動執行器選項
|
 |
 |
球閥，3 通 3B 系列 – 20,000 PSI
派克 Autoclave 的 3B 系列球閥旨在提供卓越的質量，以在各種閥門類型、尺寸和過程連接中實現最佳性能。 這些三通球閥具有一體式耳軸安裝球和閥桿，可消除兩件式設計常見的剪切故障。 閥座壓蓋可重新擰緊以延長閥座壽命，低摩擦壓力輔助石墨填充 PTFE 閥桿密封可降低驅動扭矩并增加循環壽命。
特點與優勢：
- 一體式耳軸安裝式閥桿設計消除了剪切失效并減少了側向載荷的影響
- 可重新擰緊的閥座壓蓋可延長閥座壽命
- 碳填充 PEEK 閥座具有出色的耐化學性、耐熱性和耐磨性
- 全端口流路最大限度地減少壓降
- 316冷加工不銹鋼結構
- 低摩擦壓力輔助石墨填充聚四氟乙烯閥桿密封可延長循環壽命并降低操作扭矩
- 從開到關的四分之一轉，帶正止損
- Viton O 型圈，適用于 0°F (-17.8°C) 至 400°F (204°C)
- 可選的 O 形圈可用于高溫應用
- 可選接液材料
- 提供多種管子和管端配件
- 電動和氣動執行器選項
|

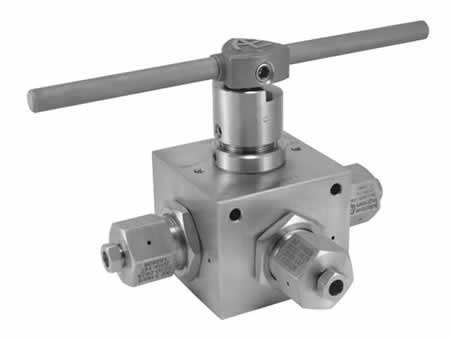

球閥，4 通 4B 系列 – 10,000 PSI
派克 Autoclave 的 4B 系列球閥旨在提供卓越的質量，以在各種閥門類型、尺寸和過程連接中實現最佳性能。 一些更獨特的設計創新包括一體式耳軸安裝式球和閥桿，消除了兩件式設計中常見的剪切故障，可重新擰緊的閥座密封套，延長閥座壽命，以及低摩擦閥桿密封，減少驅動扭矩并提高循環壽命。
特點與優勢 ：
- 一體式耳軸安裝式閥桿設計消除了兩件式設計中的剪切失效并減少了側向載荷的影響
- 可重新擰緊的閥座壓蓋可延長閥座壽命
- 碳填充 PEEK 閥座具有出色的耐化學性、耐熱性和耐磨性
- 全端口流路最大限度地減少壓降
- 316冷加工不銹鋼結構
- 低摩擦壓力輔助抓斗填充 PTFE 閥桿密封可延長循環壽命并降低操作扭矩
- 提供四分之一轉分頻器和半轉四路切換型號
- Viton O 型圈，適用于 0°F (-17.8°C) 至 400°F (204°C)
- 可選的 O 形圈可用于高溫應用
- 可選接液材料
- 提供多種管端配件
- 電動和氣動執行器選項
|
 |
 |

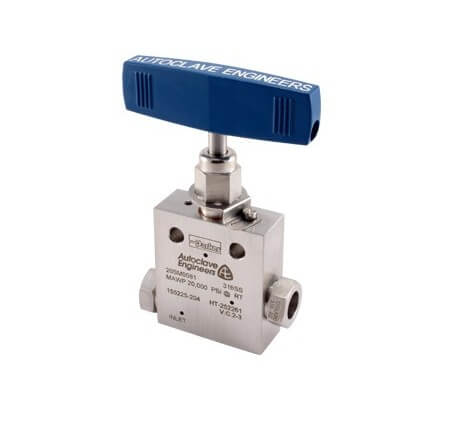

針閥，10V 系列 – 15,000 PSI
派克 Autoclave 的 10V 系列針閥采用非旋轉升降桿設計，工作壓力高達 15,000 psi (1034 bar)。 管道尺寸范圍從 1/8"" 到 1/2""。 管道連接采用 Parker Autoclave Engineers Speed Bite 單套圈設計。 工作溫度范圍為 0°F 至 650°F（-17.8°C 至 343°C）。 316 不銹鋼結構，可提供其他選項。 除了它們的許多功能外，這些閥門還可以在各種應用中提供可靠且無故障的服務。
特點和優點：
- 10V 系列閥門設計為 1/4” 至 1/2” 管尺寸提供直列管連接
- 管道尺寸從 1/8” 到 1/2”
- 上升桿/桿身設計
- 非旋轉閥桿可防止閥桿/閥座磨損
- 金屬對金屬閥座可實現氣密關閉、磨料流中更長的閥桿/閥座壽命、重復開/關循環的耐用性和出色的耐腐蝕性
- PTFE 封裝填料提供可靠的閥桿和閥體密封
- 選擇了閥桿套筒和填料壓蓋材料以延長螺紋循環壽命并降低手柄扭矩
- 選擇 V 形或調節閥桿尖端
- 有五種體型可供選擇
|

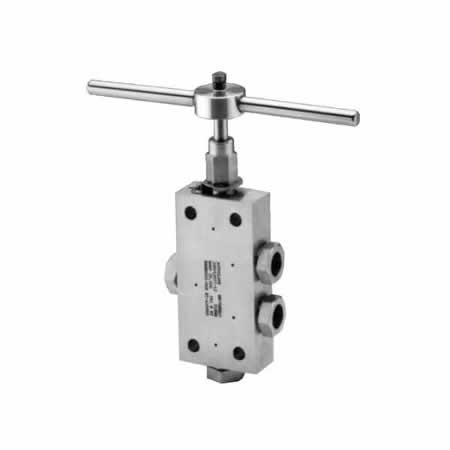

針閥，分流器 20DV 系列 – 20,000 PSI
派克 Autoclave 的 20DV 系列分流針閥設計有一個非旋轉升桿閥，工作壓力為 20,000 psi (1379 bar)。 該分流閥使用尺寸從 9/16"" 到 1"" 的 Parker Autoclave 管。 分流閥能夠?qū)⒘魅氲牧黧w引導至兩個出口之一。 通過向內或向外旋轉手柄來改變流量，導致雙端閥桿阻塞流向不需要的出口的流動路徑。
特點和優點：
- 將流入的流量分流至兩條出口管線之一
- 管道尺寸從 9/16” 到 1”
- 上升桿/桿身設計
- 非旋轉閥桿可防止閥桿/閥座磨損
- 金屬對金屬閥座可實現氣密關閉、更長的閥桿/閥座壽命在磨料流中、在重復開/關循環中具有更高的耐用性和出色的耐腐蝕性。
- PTFE 封裝填料提供可靠的閥桿和閥體密封
- 選擇了閥桿套筒和填料壓蓋材料以延長螺紋循環壽命并降低手柄扭矩
|
 |
 |

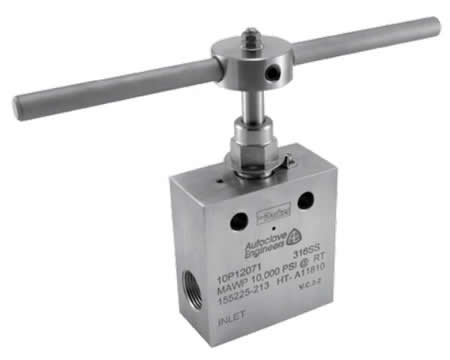

針閥、管閥 P 系列 – 15,000 PSI
派克 Autoclave 的 P 系列管針閥旨在為氣體和液體服務提供易于使用的商業連接。 這些閥門由完整的配件、管道和附件??系列補充。 P 系列閥門設計為 1/4” 至 1” 管道尺寸提供直列管道連接。 這些管閥可在高達 15,000 psi (1034 bar) 的壓力下工作。 工作溫度范圍為 -423°F 至 400°F（-252°C 至 204°C），標配 316 不銹鋼機身。
特點和優點：
- P 系列閥門設計為 1/4” 至 1” 管道尺寸提供直列管道連接。 1/8 連接偏移
- 上升的把立/桿身設計
- 非旋轉閥桿可防止閥桿/閥座磨損（1/8" NPT 旋轉閥桿設計）
- 金屬對金屬閥座可實現氣密關閉、更長的閥桿/閥座壽命在磨料流中、更耐用的重復開/關循環和出色的耐腐蝕性
- PTFE 封裝填料提供可靠的閥桿和閥體密封
- 選擇了閥桿套筒和填料壓蓋材料以延長螺紋循環壽命并降低手柄扭矩
- 選擇 V 形或調節閥桿尖端
- 工作溫度范圍從 -423°F (-252°C) 到 400°F (204°C)
|

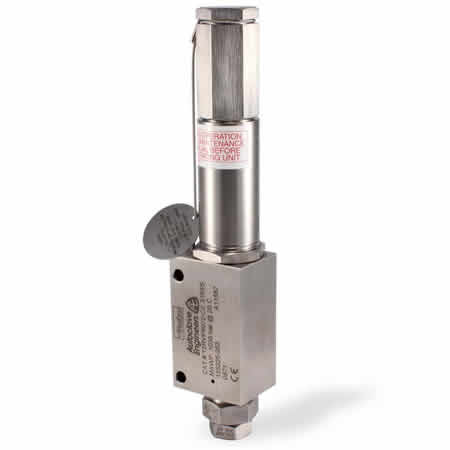

安全閥，RVP 系列 – 75,000 PSI
派克 Autoclave 的 RVP 系列泄壓閥采用金屬閥座設計，可在 3,000 psi (206 bar) 至 75,000 psi (5171 bar) 的設定壓力下可靠地排放氣體。 工作溫度范圍為 -423°F (-252°C) 至 400°F (204°C)。這些精密溢流閥設計用于流量不重要的高壓下的熱膨脹或小體積溢流應用。 因此，這些模型的液體曲線未顯示在目錄中。
特點和優點：
- 標準型號的安全閥由 316 不銹鋼制成，精選部件由防磨損不銹鋼材料制成，以實現最佳經濟性和堅固性
- 設計有 3/8” 和 5/16” Parker Autoclave 高壓入口連接。 所有型號的出口連接都是 3/4 英寸 NPT 內螺紋。 雖然可以使用其他尺寸和連接類型的適配器，但它們的尺寸必須滿足特定的流量要求
- 孔口直徑范圍從 .062 (1.57mm) 到 .312” (7.92mm)
- 設計為隨著系統壓力增加而打開。 正確的彈簧選擇可確保打開、全升程和流量以及復位壓力的可重復性
- 材料工程和嚴格的質量控制程序相結合，以確保最高的質量、可靠性和使用壽命。 每個閥門都經過預設和工廠密封，以確保閥門正常運行
- 獨特的閥座結構加上噴嘴導向和正確選擇的材料允許標準設定壓力達到 75,000 psi。 (5171 巴)
- 旨在提供氣密性的氣體關閉
- RVS 閥門設計用于使用較少的基本組件，有助于最大限度地減少備件庫存并易于維護
- 可提供 CE 標志。 可根據要求提供 SOG 選項
|
 |
 |

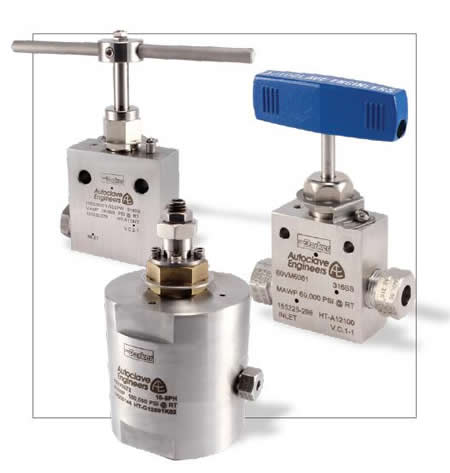

針閥，高壓 – 150V 系列 150,000 PSI
派克 Autoclave 的 150V 系列針閥采用高強度 15-5PH 不銹鋼圓柱體設計，采用非旋轉上升閥桿設計，采用鎳馬氏體時效鋼可更換閥座。 這些特種閥門可在高達 150,000 psi (10350 bar) 的壓力下運行。 管道尺寸僅提供 5/16”。 管道連接采用派克 Autoclave 錐體和螺紋設計。
特點和優點：
- 管徑 5/16”
- 非旋轉閥桿可防止閥桿/閥座磨損
- 上升桿/桿身設計
- 金屬對金屬閥座可實現氣密關閉、更長的閥桿/閥座壽命在磨料流中、更耐用的重復開/關循環和出色的耐腐蝕性
- 高強度 15-5PH 不銹鋼圓柱體，帶不銹鋼填料壓蓋。 工具鋼非旋轉閥桿，帶鎳馬氏體時效鋼可更換閥座。 閥桿必須用扭矩扳手驅動（請參閱工具、安裝、操作和維護部分）
- 閥桿螺紋下方的楔形 PTFE 和皮革填料，帶有鈹銅高壓釜抗擠壓支撐環
- 僅 V 形莖尖
|

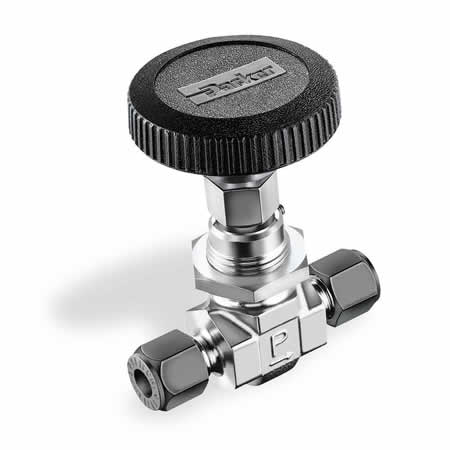

針閥，螺紋閥蓋 6000 PSI – NP6 系列
Parker 的 NP6 針閥是嚴苛工況的針閥。 它們的設計在閥桿螺紋下方帶有填料和兩件式閥桿，適用于壓力高達 6,000 PSI (414 BAR) 的關鍵系統。 螺紋下方的填料可保護流體免受螺紋潤滑劑污染或沖刷，并保護閥桿螺紋免受介質的潛在損壞影響。 兩件式閥桿產生一個不旋轉的下閥桿，可實現卓越的、可重復的密封并減少填料磨損。
特點和優點：
- 動力螺紋下方的填料可保護螺紋潤滑劑免受介質的影響，并將介質與潤滑劑隔離，適用于嚴苛的服務應用
- 閥蓋中的 O 形環防塵密封可保護閥桿螺紋免受外部污染
- 兩種非旋轉閥桿類型可供選擇：R-Stem – 全金屬、鈍閥桿尖端，K-Stem – PCTFE 閥桿尖端
- 非旋轉下閥桿可延長填料和閥門壽命
- 316不銹鋼結構
- 內嵌和角度圖案
- 各種美國慣用端口和 SI 端口
- 面板安裝
- 100% 工廠測試
- 可選的彩色編碼手柄
|
 |
 |
10,000 PSI 針閥 – HNV 系列
棒料針閥是專門設計的閥門，適用于額定壓力高達 10,000 psi (689 bar) 的任何流體。 配有標準 PTFE 壓蓋填料和自定心非旋轉尖端，為用戶提供全面的服務密封安全保證。 對于氣體應用，可提供軟頭可選座。 為所有類型的安裝提供了多種末端連接器。 還提供符合 NACE 標準的材料和氧氣清潔劑，以及廣泛的結構材料清單。
特點和優點：
- 軋制主軸操作螺紋
- 不銹鋼結構標準
- PTFE填料標準，可選石墨
- 可用的替代尖端和結構材料
- 用于氣密關閉的自定心非旋轉主軸尖端
- 顏色編碼功能標識
- 止回主軸用于防止井噴，并最大限度地減少大氣泄漏
- 低扭矩操作 T 型桿手柄
- 外部可調壓蓋
- 面板和底座安裝選項
- 各種端部連接，包括一體式壓縮一體式主體
- 提供有角度的版本
- 防塵帽可防止污染物進入操作螺紋
- 防火選項適用于 API 607 BS 6755 第 2 部分
- 標配閥蓋鎖定銷
- 成角度的流路（選項）
|
|
