旋繞管 彎管–額外的撓性管
Convoluted Tubing – Extra Flexible Tubing

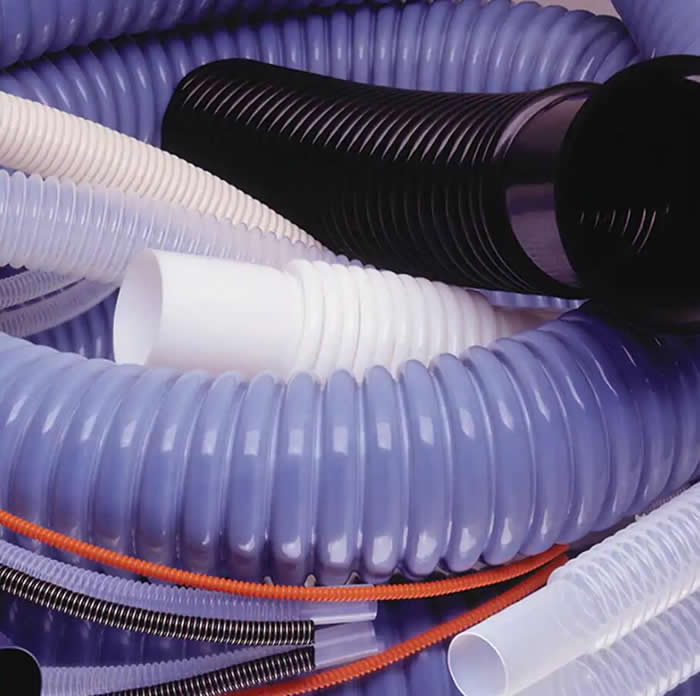

旋繞管非常靈活，非常適合需要較小彎曲半徑，增加壓力處理或抗壓性的應用。派克Parker生產卷管的大選擇之一。產品包括用于電線管的MIL Spec卷積管（81914），纏繞卷積管以實現更窄的彎曲半徑，低輪廓卷積以更大的內徑以增加流量以及厚壁卷積以厚壁加固管子的強度。卷積在厚壁中的添加材料可以承受翻邊和擴口，使管實際上可以通過配件的內部，因此可以將其擴口到配件的表面。這消除了細菌截留的問題，并通過在所有濕潤的表面上提供100％的PTFE覆蓋而增加了流量不受限制的好處。旋繞管的螺旋結構模制在管中，并且在管延伸時不會拉出。與其他含氟聚合物一樣，Parker旋繞管可抵抗腐蝕性液體和氣體，并且具有不粘表面和低滲透性。所有這些產品都可以制造成帶有導電ID或完全導電的導管，以消除靜電累積，它們可以作為散裝管或帶有增加袖口的切割管來使用，以創建可增加連接件或法蘭的可連接端。
Parker manufactures one of the largest selections of convoluted tubing. Product offerings include MIL Spec Convoluted Tubing for electrical conduit (81914), Wire Wrapped Convoluted Tubing to achieve a tighter bend radius, Low Profile Convoluted with a larger inside diameter for increased flow and a Heavy Wall Convoluted that is produced with a thicker wall to reinforce the strength of the tube. The added material in heavy wall convoluted withstands flanging and flaring, allowing the tubing to actually pass through the inside of the fitting so it can be flared over the face of the fitting. This eliminates the problem of bacterial entrapment and adds the benefit of unrestricted flow by providing 100% PTFE coverage on all wetted surfaces.
Convoluted tubing's helical constructions are molded into the tubing and will not pull out as the tube is extended. Like other fluoropolymers, Parker convoluted tubing resist corrosive liquids and gases, and has a non-stick surface with low permeability. All of these products can be manufactured with a conductive I.D. or as a fully conductive tube to dissipate static build-up and they are available as bulk tubing or as a cut tube with added cuffs to create an attachable end for adding fittings or flanges.
市場：
- 物料搬運
- 石油化工
- 制藥
- 半導體
- 汽車
特點/優點：
- 提供化學惰性的PTFE，FEP，ETFE，PFA或高純度PFA
- 低摩擦系數- 水分保持率小于0.01％
- 優異的撓曲壽命
- 低空隙率
- 尺寸選擇范圍從1至1內徑為/ 8英寸，外徑最大為4英寸
- 可以增加線繞增強材料，以提高真空度或需要更嚴格的彎曲半徑
應用范圍：
- 流體輸送
- 線束
- 保護/電纜芯
- 機械臂
- 實驗室設備
認證/合規性：
- AMS 3653E
- 符合FDA- 符合
USP VI級
- AMS 81914（適用于零件號81914/1 – 81914/6）
技術規格：
- 由純凈的PTFE（聚四氟乙烯），FEP（含氟乙烯丙烯），PFA（全氟烷氧基），HP PFA（高純度全氟烷氧基）或ETFE（乙烯四氟乙烯）
擠壓而成。- 標準管道以天然材料提供，但零件編號為81914。除非另有說明，否則它們以黑色顏料供應。可根據要求提供其他顏色
- 可提供 緊密的卷積設計
- 可提供 袖套以創建可連接的端部，以添加配件或法蘭；有關詳細信息，請參見目錄4660
- 庫存包裝為隨機卷裝
技術指標
袖口ID（英寸）： 吶
產品類別： 81914 / 1-1001
長度（英寸）： 隨機
管材： 聚四氟乙烯
免責聲明： 用戶通過自己的分析和測試，將完全負責系統和組件的最終選擇，并確保滿足應用程序的所有性能，耐用性，維護，安全和警告要求。
管外徑： 0.320英寸，8.1毫米
袖口內徑： 吶
管壁厚度： 0.023英寸，0.58毫米
長度： 隨機英寸
產品款式： 盤繞
最小彎曲半徑： 1/2英寸，13毫米
最低工作溫度： -100°F，-75°C
最高工作溫度： 500°F，260°C
顏色： 黑色
燈管材質： 聚四氟乙烯
符合規格： AMS-T-81914 / 1; AMS3563E; 有害物質
應用： 電纜保護，流體處理，實驗室設備，生命科學，機器人技術，線束
媒體： 空氣，化學制品，水
Part |
Tubing Material |
Cuff I.D. (inch) |
Product Type |
Length (inch) |
CV03-5/8-NC7200-2C |
FEP |
5/8 |
FEP CONVO 5/8" |
72 |
CV03-5/8-NC8400-2C |
FEP |
5/8 |
FEP CONVO 5/8" |
84 |
CV03-5/8-NC9600-2C |
FEP |
5/8 |
FEP CONVO 5/8" |
96 |
CV03-5/8-NT |
FEP |
na |
FEP CONVO 5/8" |
random |
CVH01-1.00-NT |
PTFE |
na |
1in., Heavy Wall |
random |
CVH01-1.25-NT |
PTFE |
na |
1-1/4in., Heavy Wall |
random |
CVH01-1.50-NT |
PTFE |
na |
1-1/2in., Heavy Wall |
random |
CVH01-1.75-NT |
PTFE |
na |
1-3/4in., Heavy Wall |
random |
CVH01-1/2-NT |
PTFE |
na |
1/2in., Heavy Wall |
random |
CVH01-1/4-NT |
PTFE |
na |
1/4in., Heavy Wall |
random |
CVH01-2.00-NT |
PTFE |
na |
2in., Heavy Wall |
random |
CVH01-2.50-NT |
PTFE |
na |
2-1/2in., Heavy Wall |
random |
CVH01-3.00-NT |
PTFE |
na |
3in., Heavy Wall |
random |
CVH01-3/4-NT |
PTFE |
na |
3/4in., Heavy Wall |
random |
CVH01-3/8-NT |
PTFE |
na |
3/8in., Heavy Wall |
random |
CVH01-4.00-NT |
PTFE |
na |
4in., Heavy Wall |
random |
CVL01-1.00-NT |
PTFE |
na |
1in., Low Profile |
random |
CVL01-1.25-NT |
PTFE |
na |
1-1/4in., Low Profile |
random |
CVL01-1.50-NT |
PTFE |
na |
1-1/2in., Low Profile |
random |
CVL01-1.75-NT |
PTFE |
na |
1-3/4in., Low Profile |
random |
CVL01-1/2-NT |
PTFE |
na |
1/2in., Low Profile |
random |
CVL01-2.00-NT |
PTFE |
na |
2in., Low Profile |
random |
CVL01-3/4-NT |
PTFE |
na |
3/4in., Low Profile |
random |
CVL01-3/8-NT |
PTFE |
na |
3/8in., Low Profile |
random |
CVL01-3/8-NT |
PTFE |
na |
3/8in., Low Profile |
random |
|
