Tubing, Autoclave Series - 20,000 PSI
油管，Autoclave系列-20,000 PSI
派克高壓Autoclave的中壓管能夠在20,000 psi（1379 bar）的壓力下運行，尺寸范圍為1/16“至1 1/2”。標準管可用冷加工不銹鋼制成。

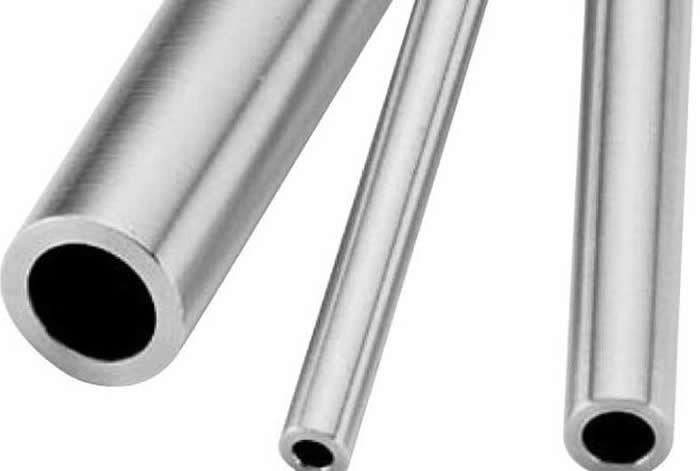

Parker Autoclave's medium pressure tubing is capable of operating to 20,000 psi (1379 bar) and range in size from 1/16" to 1 1/2" tube size. Standard tubing is available in cold worked stainless steel.
派克高壓Autoclave的中壓管采用了久經考驗的QS系列連接。可以使用派克高壓Autoclave管和QS接頭設計中壓套件，該套件將使用相同的內徑孔來制造高達20,000 PSI（1379 BAR）的高流量系統。這種連接可在各種液體或氣體服務應用中提供快速，簡便的組成和可靠的氣密性能。Parker Autoclave's medium pressure tubing utilizes the proven QS Series connection. A medium pressure package can be designed with Parker Autoclave tubing and the QS fitting that will utilize the same ID bore for high flow systems up to 20,000 PSI (1379 BAR). This connection delivers fast, easy make-up and reliable bubble-tight performance, in a variety of liquid or gas service applications.
市場：
- 化工
- 石油化工
- 石油和天然氣
- 研究
特點/優點：
- 管尺寸為1/4“，3/8”，9/16“，3/4”和1 1/2“
- 管由冷加工不銹鋼制成
- 工作溫度從-423°F（-252°C）到1200°F（649°C）
- 儲油管長度從20到26.5英尺（6到8米）
- 提供特殊材料和特殊長度的管道
應用：
- 流體處理系統
- 防滑板制造商
- 測試板
- 中壓系統
Markets:
- Chemical
- Petro-Chemical
- Oil and Gas
- Research
Features/Benefits:
- Tubing sizes are 1/4", 3/8", 9/16”, 3/4” ,and 1 1/2”
- Tubing is manufactured from cold worked stainless steel
- Operating temperatures from -423°F (-252°C ) to 1200°F (649°C)
- Stock tubing lengths from 20 to 26.5 foot (6 to 8 meters)
- Special material and special length tubing available
Applications:
- Fluid Handling Systems
- Skid Panel Fabricators
- Test Panels
- Medium Pressure Systems
部分 |
材料 |
最大管外徑（英寸） |
最大管外徑（ mm ） |
連接類型 |
最大管內徑（英寸） |
最大管內徑（ mm ） |
管壁厚度（英寸） |
管壁厚度（ mm ） |
流通面積（英寸 2 ） |
流通面積（ mm2 ） |
需要特殊工具 |
13041 |
316 不銹鋼 |
1-1 / 2 英寸 |
38 毫米 |
SF1500CX |
0.937 英寸 |
23.80 毫米 |
0.281 英寸 |
7.15 毫米 |
0.589 |
444.88 |
是 |
MS15-085 |
316 不銹鋼 |
9/16“ |
14 毫米 |
SF562CX |
0.312 英寸 |
7.92 毫米 |
0.125 英寸 |
3.18 毫米 |
0.076 |
49.03 |
是 |
MS15-092 |
316 不銹鋼 |
1/4“ |
6 毫米 |
SF250CX |
0.109“ |
2.77 毫米 |
0.070 英寸 |
1.78 毫米 |
0.009 |
5.81 |
是 |
MS15-093 |
316 不銹鋼 |
3/8“ |
10 毫米 |
SF375CX |
0.203“ |
5.16 毫米 |
0.086 英寸 |
2.18 毫米 |
0.032 |
20.65 |
是 |
MS15-095 |
316 不銹鋼 |
3/4“ |
20 毫米 |
SF750CX |
0.438 英寸 |
11.13 毫米 |
0.156 英寸 |
3.96 毫米 |
0.151 |
97.42 |
是 |
MS15-096 |
316 不銹鋼 |
1“ |
25 毫米 |
SF1000CX |
0.562 英寸 |
14.27 毫米 |
0.219 英寸 |
5.56 毫米 |
0.248 |
160 |
是 |
MS15-097 |
316 不銹鋼 |
9/16“ |
14 毫米 |
SF562CX |
0.359“ |
9.12 毫米 |
0.101“ |
2.57 毫米 |
0.101 |
65.16 |
是 |
MS15-098 |
316 不銹鋼 |
3/4“ |
20 毫米 |
SF750CX |
0.516 英寸 |
13.11 毫米 |
0.117 英寸 |
2.97 毫米 |
0.209 |
134.84 |
是 |
MS15-099 |
316 不銹鋼 |
1“ |
25 毫米 |
SF1000CX |
0.688“ |
17.48 毫米 |
0.156 英寸 |
3.96 毫米 |
0.371 |
239.35 |
是 |
MS15-187 |
304 不銹鋼 |
9/16“ |
14 毫米 |
SF562CX |
0.312 英寸 |
7.92 毫米 |
0.125 英寸 |
3.18 毫米 |
0.076 |
49.03 |
是 |
MS15-192 |
304 不銹鋼 |
1/4“ |
6 毫米 |
SF250CX |
0.109“ |
2.77 毫米 |
0.070 英寸 |
1.78 毫米 |
0.009 |
5.81 |
是 |
MS15-193 |
304 不銹鋼 |
3/8“ |
10 毫米 |
SF375CX |
0.203“ |
5.16 毫米 |
0.086 英寸 |
2.18 毫米 |
0.032 |
20.65 |
是 |
MS15-194 |
304 不銹鋼 |
9/16“ |
14 毫米 |
SF562CX |
0.359“ |
9.12 毫米 |
0.101“ |
2.57 毫米 |
0.101 |
65.16 |
是 |
MS15-198 |
304 不銹鋼 |
1“ |
25 毫米 |
SF1000CX |
0.688“ |
17.48 毫米 |
0.156 英寸 |
3.96 毫米 |
0.371 |
239.35 |
是 |
技術指標
管壁厚度（mm）： 3.18毫米
最大管外徑（英寸）： 9/16“
最大管外徑（mm）： 14毫米
流通面積（mm2）： 49.03
連接類型： SF562CX
材料： 316不銹鋼
最大試管內徑（英寸）： 0.312英寸
流通面積（英寸2）： 0.076
管壁厚度（英寸）： 0.125英寸
最大管內徑（mm）： 7.92毫米
需要特殊工具： 是
應用： 液壓，儀表，介質傳輸，吸/真空
符合規格： ASTM，ISO
結構材料： 6Mo，904L，合金625，合金825，合金C-276，雙相，蒙乃爾合金，其他不銹鋼，不銹鋼，超級雙相，鈦
最大工作壓力： 34（及以上）bar，500 psi以上，最高100 psi，最高34 bar，最高500 psi，最高7 bar
最高工作溫度： 240及以上°C，最高100°C，最高1200°F，最高125°C，最高150°C，最高212°F，最高240°C，最高257°F，最高302°F，最高464°F，最高650°C
媒體： 磨料，膠粘劑/膠水，化學液體，食品和飲料，燃料，氣體，液壓油，醫用液體，石油/石油，藥用液體，氣動介質，蒸汽，水
最低工作溫度： -40以上°C，-40以上°F，-50以上°C，-58以上°F，-70以上°C，-94以上°F，0（以上）°C， 10°C及以上，32°F及以上，50°F及以上
外徑： 1至1-1 / 4英寸，1-1 / 4至1-1 / 2英寸，1/2至3/4英寸，1/4至1/2英寸，3/4至1英寸
|
