OPW CWH系列衡重式軟管灌裝臂

采用OPW工程系統公司生產的軟管灌裝臂時安裝和操作都十分簡單而高效。安裝在一對水平軌道上的可調整的衡重物很容易加以移動而找到的平衡點位置。這種設計結構十分便于操作和與罐車接頭的聯接。

這種廣泛使用的軟管灌裝臂采用法蘭對法蘭的基座旋轉接頭，性能可靠、便于維修。在4"灌裝臂上標準配備為重載型Endura?分體法蘭基座旋轉接頭。材質為碳鋼，并連有垂管，從而達到的靈活性，便于操作使用。可提供復合材料的軟管（標準配置）和不銹鋼軟管。標準型號上的外側旋轉接頭、短接和API快換接頭等采用鋁材。

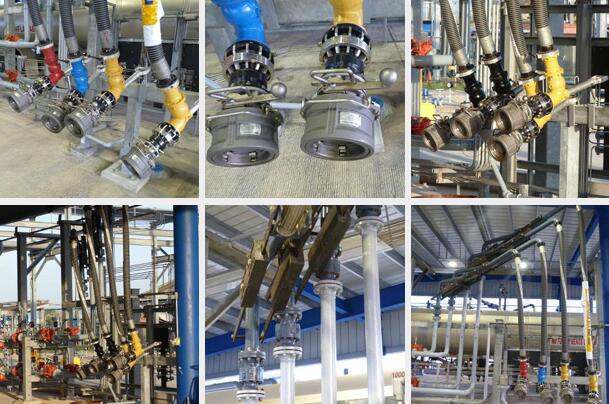

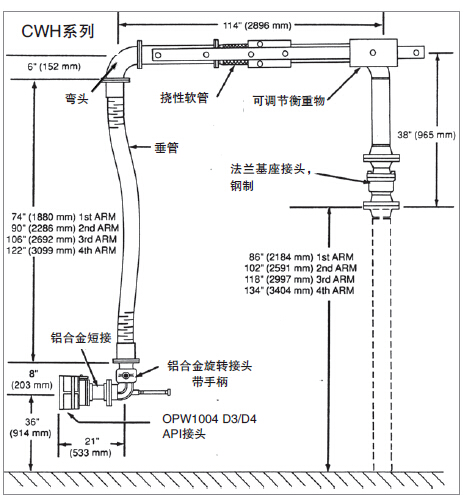

標準的水平可達距離為114"，能覆蓋API RP-1004底部灌裝需求空間的全部范圍，可采用4個相隔距離各為18"的灌裝臂。每個灌裝臂的安裝高度應逐次升高；建議采用16”的階梯座，從而達到的交疊能力以同時對多個艙室進行高效率的灌裝。

也可以提供66", 78", 90"和102"等伸展距離的產品，但此時要充分覆蓋API需求空間則可能需要移動槽車。建議采用的垂管長度約為60"以上。

OPW CWH系列衡重式軟管灌裝臂優點

能很容易地滿足灌裝空間要求
采用衡重調整能很順利而方便地達到平衡
多個艙室同時灌裝，能大量節省時間
結構簡單而且牢固可靠

OPW CWH系列衡重式軟管灌裝臂特性
采用交疊方式來滿足API尺寸要求
伸展距離長
可提供4"規格

OPW CWH系列衡重式軟管灌裝臂:

采用OPW的 CWH系列衡重式軟管灌裝臂時安裝和操作都十分簡單而高效。安裝在一對水平軌道上的可調整的衡重物很容易加以移動而找到的平衡點位置。這種設計結構十分便于操作和與罐車接頭的聯接。

這種廣泛使用的軟管灌裝臂采用法蘭對法蘭的基座旋轉接頭，性能可靠、便于維修。材質為碳鋼，并連有垂管，從而達到的靈活性，便于操作使用。可提供復合材料的軟管（標準配置）和不銹鋼軟管。

標準型號上的外側旋轉接頭、短接和API快換接頭等采用鋁材。
可提供4"和6” x 4”規格
標準的水平可達距離為114"，能覆蓋API RP-1004底部灌裝需求空間的全部范圍（4個相隔距離各為18"的灌裝臂。）
建議采用16”的階梯座，從而達到的交疊能力以同時對多個艙室進行高效率的灌裝。
也可以提供66", 78", 90"和102"等伸展距離的產品*
建議采用的垂管長度約為60"以上。
*時要充分覆蓋API需求空間則可能需要移動槽車。

優點

標準配備為重載型Endura?分體法蘭基座旋轉接頭
能很容易地滿足灌裝空間要求
采用衡重調整能很順利而方便地達到平衡
多個艙室同時灌裝，能大量節省時間
結構簡單而且牢固可靠
便于操作/控制
用在涉及多種產品的用途中時，可以安裝在與另一個灌裝臂緊鄰的位置上
可以容易地實現折疊

配件/選項

電子接地確認控制器

API底部灌裝接頭

通常用于灌裝石油產品，OPW提供幾種配件可用于輸送石油產品。
