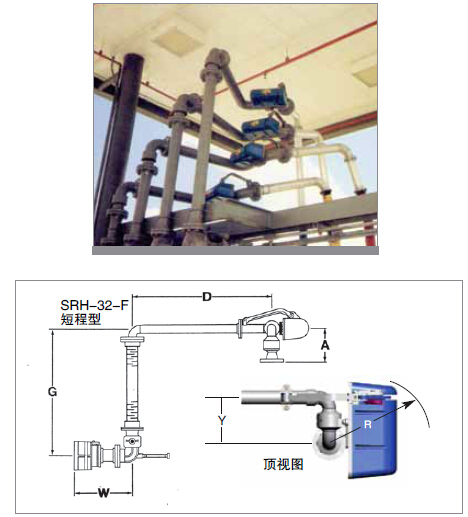

OPW彈簧平衡式軟管灌裝臂 短程型SRH-32-F 長程型LRH-32-F

OPW工程系統公司生產的彈簧平衡型軟管灌裝臂有短程和長程兩種型號。短程型在立柱的背面安裝了扭力彈簧，在長程型上面，彈簧位于灌裝臂之外的一段距離處。與重力平衡式軟管灌裝臂相似，彈簧平衡式軟管灌裝臂通常在存放時處于水平位置，只需要稍稍向上或向下移動使API接頭與槽車上的陽端接頭對齊即可。

這種灌裝臂的4"型號的使用方式與衡重式軟管灌裝臂完全相同。不同點僅在于其保持平衡的機理是采用扭力彈簧而不是衡重物。四組相距18"、伸展距離為114"的長程型軟管灌裝臂將完全覆蓋API RP-1004底部灌裝需求空間的范圍。伸展距離為52"的短程型灌裝臂要達到API灌裝空間的要求，可采用三組灌裝臂相距24"安裝的辦法來實現。

彈簧平衡式軟管灌裝臂優點：

容易調節的扭力彈簧
簡化灌裝操作
容易操作和移動
可以很方便地達到API封套要求

彈簧平衡式軟管灌裝臂特性：

可提供2", 3" 和 4"口徑規格
可提供碳鋼、不銹鋼和鋁合金材質
可選用法蘭式、螺紋式或全焊接結構

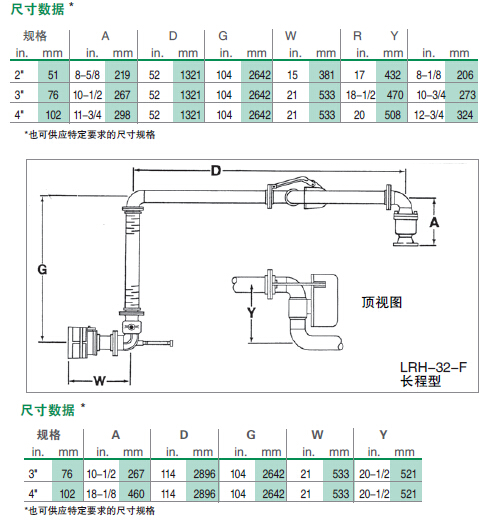

OPW長程型軟管灌裝臂

OPW生產的彈簧平衡型軟管灌裝臂有短程(SRH-32)和長程(LRH-32)兩種型號。與重力平衡式軟管灌裝臂相似，彈簧平衡式軟管灌裝臂通常在存放時處于水平位置，只需要稍稍向上或向下移動使API接頭與槽車上的陽端接頭對齊即可。
這種長程型軟管]灌裝臂的4"型號的使用方式與衡重式軟管灌裝臂完全相同。不同點僅在于其保持平衡的機理是采用扭力彈簧而不是衡重物。

可提供 4"口徑規格
可提供碳鋼、不銹鋼和鋁合金材質
可選用法蘭式、螺紋式或全焊接結構

優點

容易從頂部灌裝設備更改為底部灌裝
容易調節的扭力彈簧
容易操作和移動
可以很方便地達到API封套要求
便于操作/控制
用在涉及多種產品的用途中時，可以安裝在與另一個灌裝臂緊鄰的位置上
可以容易地實現折疊

配件/選項

接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。

電子接地確認控制器

CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的。控制器上配備了發送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。

安全拉斷接頭

專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。

干式快換接頭
– 在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon?干式接頭，總有一款能滿足您的需求。

API底部灌裝接頭

通常用于灌裝石油產品，OPW提供幾種配件可用于輸送石油產品。

灌裝閥門
6400系列水平灌裝閥 – OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體
可變的關閥速率
提供3” 和4”規格，鋁合金結構
TTMA法蘭連接

球閥（每個應用/規格）

Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

LRH32F-4
