OPW AFH-32-F “A”字型軟管灌裝臂

這種彈簧平衡型的軟管灌裝臂具有與常規的“A”字型灌裝臂相同的優點，只是次級臂采用軟管來替代剛性的管子。這種類型灌裝臂的安裝高度比其他軟管灌裝臂低。可以通過階梯上升式裝配來達到交疊效果并符合API的封套要求。“A”字型框架軟管灌裝頭通常可向上收起并以接近垂直的位置收藏起來，因此能夠朝裝車臺的任意一側進行灌裝。除了底部灌裝外，“A”字型軟管灌裝頭還常常在燃料油庫上用來作為氣相回收臂，也可改裝用于頂部灌裝或卸料用途。建議采用的小垂管長度約60英寸。

可用來作為氣相回收臂。
便于存放到遠離車輛的位置上。
用在涉及多種產品的用途中時，可以安裝在與另
一個灌裝臂緊鄰的位置上。
可以安全地存放，保證車輛的安全開檔。
可以容易地實現折疊。

立柱安裝高度低。

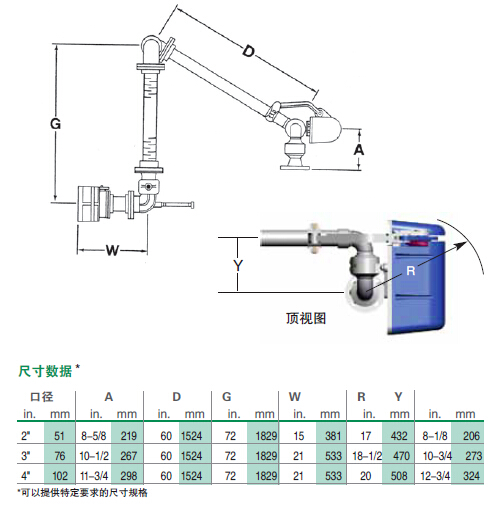

可提供2", 3" 和4"口徑。
可提供碳鋼、不銹鋼、鋁和特殊合金等材質。
可選用法蘭式、螺紋式或全焊接結構。

“A”字型框架軟管灌裝臂:

這種彈簧平衡型的軟管灌裝臂具有與常規的“A”字型灌裝臂相同的優點，只是次級臂采用軟管來替代剛性的管子。

這種灌裝臂可以通過階梯上升式裝配來達到交疊效果并符合API的封套要求。“A”字型框架軟管灌裝頭通常可向上收起并以接近垂直的位置收藏起來，因此能夠朝裝車臺的任意一側進行灌裝。

除了底部灌裝外，“A”字型軟管灌裝頭還常常在燃料油庫上用來作為氣相回收臂，也可改裝用于頂部灌裝或卸料用途。

可提供2"— 4"口徑規格
可提供碳鋼、不銹鋼、鋁合金等材質
立柱安裝高度低
可提供法蘭式、螺紋式或全焊接結構
可定制

優點

便于操作/控制
去除了笨重軟管
便于存放到遠離車輛的位置上
用在涉及多種產品的用途中時，可以安裝在與另一個灌裝臂緊鄰的位置上
可以安全地存放，保證車輛的安全開檔
可以容易地實現折疊

配件/選項

接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。

電子接地確認控制器

CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的。控制器上配備了發送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。

安全拉斷接頭

專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。

干式快換接頭– 在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon?干式接頭，總有一款能滿足您的需求。

API底部灌裝接頭

通常用于灌裝石油產品，OPW提供幾種配件可用于輸送石油產品。

灌裝閥門
6400系列水平灌裝閥 – OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體
可變的關閥速率
提供3” 和4”規格，鋁合金結構
TTMA法蘭連接

球閥（每個應用/規格）

Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

AFH32F-3
AFH32F-4
