CIVACON 8030系列接地確認控制器，用于接地確認
Civacon 8030 Ground Verification Monitor

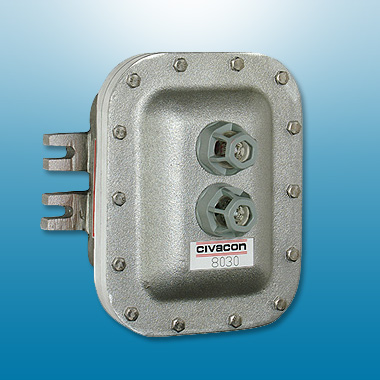

Civacon 8030 Ground Monitor
CIVACON 8030型接地確認控制器與目前的運輸接地系統都是相兼容的。這種控制器采用5安/240伏繼電器輸出，用作獨立的系統來控制終端自動化系統(TAS)或泵控制裝置。控制器上配備了發送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。Civacon 8030 Ground Verification Monitor。為了使操作人放心，更為了安全，必須進行接地保護。有時在灌裝過程中只在輸送終端進行接地是不夠的—Civacon新型8030接地確認控制器可以直觀的確認運輸車與灌裝站的接地連接情況。Civacon8030接地確認控制器與目前的運輸接地系統都是相兼容的。這種控制器采用5安、240伏繼電器輸出，用作獨立的系統來控制終端自動化系統（T.A.S.）或泵控制裝置�？刂破髋鋫溆袪顟B(tài)顯示紅綠燈。當出現接地良好信號時綠燈亮，控制器發送許可信號允許灌裝運行開始。如果接地不良，紅燈亮立刻顯示不許可狀態并停止灌裝操作。
Civacon 8030 Ground Monitor
接地確認控制器
特點和優點
- 與大多數灌裝站接地方案兼容，方便使用和安裝。
- 適合Class 1, Division 1, Group C 和D應用—整個機架都包含在小型防爆外殼里。
- 自動化操作使用現有的輸送連接
選購規格
8030-120 接地確認控制器，帶指示燈– 120V
8030-240 接地確認控制器，帶指示燈– 240V
Straight Cord with Clamp For Civacon 8030 Monitor
可選附件
87620-7620 接地確認插頭，雙滾珠帶30 ft. 平直導線
7690-7690 接地確認插頭，雙滾珠帶30 ft. 平直導線及接線盒
7720-7720 接地確認夾，帶30 ft. 平直導線
7790-7790接地確認夾，帶30 ft. 平直導線及接線盒
8030系列接地確認控制器—規格
|
操作溫度：-40oF—158oF
(-40oC—70oC)
輸入要求：120 VAC 60 Hz
10VA（標準）；可提供240 VAC |
輸出繼電器觸點：240 VAC – 5A
電氣連接：內置接線端子板
外殼：NEMA 4防爆型鋁外殼
|
重量：8030型– 13lbs,（6 KG）
認證：UL/CUL Class I, Division I,
Groups C&D |
Order Guide
- Monitors - 8030-120- Ground Monitor with Red/Green Status Lights, 120 Volt
- 8030-240- Ground Monitor with Red/Green Status Lights, 240 Volt
- Grounding Cable & Clamps - 7720-7720, Ground Verification Clamp with 40’ straight cord
- 7720-COIL, Ground Verification Clamp with 30’ coiled cord
- 7620-7620, Ground Verification Plug & Cord Set for dual ball application with 30’ straight cord
- 7620-COIL, Ground Verification Plug & Cord Set for dual ball application with 30’ coiled cord
- Junction Boxes - 7500-7500, Junction Box for Optic, Thermistor and Ground verification Plug & Cord Sets (Non-Breakaway)
- Options - 7560-7560, Junction Box with bypass connection for 8150 Optic Rack Monitor (Does not include BCU-2 Bypass Control Unit)
- BCU-2, Bypass Control Unit for 8150 Optic Rack Monitor (7560-7560 or 7540-8X30 Junction Box required)
Civacon 8030 Ground Verification Monitor
Civacon 8030型接地確認控制器，用于接地確認
為了使操作人放心，更為了安全，必須進行接地保護。有時在灌裝過程中只在輸送終端進行接地是不夠的—Civacon新型8030接地確認控制器可以直觀的確認運輸車與灌裝站的接地連接情況。Civacon8030接地確認控制器與目前的運輸接地系統都是相兼容的。這種控制器采用5安、240伏繼電器輸出，用作獨立的系統來控制終端自動化系統（T.A.S.）或泵控制裝置。控制器配備有狀態顯示紅綠燈。當出現接地良好信號時綠燈亮，控制器發送許可信號允許灌裝運行開始。如果接地不良，紅燈亮立刻顯示不許可狀態并停止灌裝操作。
特點和優點
與大多數灌裝站接地方案兼容，方便使用和安裝。
適合Class 1, Division 1, Group C 和D應用—整個機架都包含在小型防爆外殼里。
自動化操作使用現有的輸送連接
選購指南
控制器
8130-8130光學裝車控制器，帶指示燈和接地確認
8130-240光學裝車控制器，帶接地確認，紅綠指示器，240伏。
桿式探頭
1300HS-3062 光學桿式探頭（鋁制），62"標準長度，帶通用夾，30'彈簧導線和7針插頭
1300KMLS-3062 光學桿式探頭（鋁制），62"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭
1400RHS-3060 光學桿式探頭（不銹鋼），60"標準長度，帶通用夾，30'彈簧導線和7針插頭
1400RKMLS-3060 光學桿式探頭（不銹鋼），60"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭
接線盒
7500-7500接線盒，用于光學、熱感應和接頭確認插頭和線塞（非斷開）
7540-7540 7針插座接線盒，用于 桿式探頭或光學分離式插頭和線塞
7540-8X307針插座接線盒，用于光學分離式插頭和線塞。帶旁路接頭用于8130光學裝車控制器（不包括BCU-2）
接地電纜和夾
7720-7720接地確認夾，帶40’平直導線
7720-COIL接地確認夾，帶30’彈簧導線
7790-7790接地確認夾，帶40’平直導線和7500-7500接線盒
7790-COIL接地確認夾，帶30’彈簧導線和7500-7500接線盒
7620-7620接地確認插頭和線塞，雙球帶30’平直導線
7620-COIL接地確認插頭和線塞，雙球帶30’彈簧導線
7690-7690接地確認插頭和線塞，雙球帶30’平直導線，7500-7500接線盒
7690-COIL接地確認插頭和線塞，雙球帶30’彈簧導線，7500-7500接線盒
Junction Boxes 接線盒
選項
8150-120, 8130-120光學裝車監控器，帶接頭確認器、紅綠指示器、7560-7560接線盒和一個BCU-2旁路控制單元
7560-7560接線盒，帶旁路接頭，用于8150光學裝車控制器（不包括BCU-2旁路控制單元）
BCU-2旁路控制單元，用于8150光學裝車控制器（需要7560-7560 或7540-8X30接線盒）
- 8030 Installation, Operation & Maintenance Manual
- 8030 Dimensional Drawing
|
