OPW General Purpose Swivel Joints - 3000 Series
OPW 3000系列旋轉接頭
OPW工程系統公司生產的旋轉接頭廣泛應用于化工、石油、石化、煉油、采礦、蒸餾、釀造、油墨、涂料工業，以及農業灌溉和施肥。設計、工廠和維護工程師會在軟管管道、灌裝臂、軟管盤、下水道疏通設備和污水處理設備以及各種工藝機械中使用OPW旋轉接頭。他們也會在機床冷卻液輸送、桶料灌裝以及各種近距離液體和干散貨輸送用途中使用。
多功能性是OPW工程系統公司旋轉接頭的關鍵，這使在負壓或真空條件下使用剛性金屬管進行液體和干散貨裝卸成為可能，并解除了繁重操作和笨重軟管所帶來的困境或危險。
60多年來，OPW工程系統公司為一些具挑戰性的液體處理應用提供了創新性的解決方案。我們引以為傲的是可以為您提供定制設計和制造的旋轉接頭，以滿足您的專業需求。工程師們會與您一起工作，滿足您使用需求的。
3000 Series Swivel by OPW Engineered Systems - Seal Replacement Videos
OPW公司的設計工作在先進的CAD系統支持下，可以更快、更準確滿足客戶的技術要求。OPW旋轉接頭經久耐用、質量可靠、便于操作和維護。可選擇的材質包括不銹鋼、鑄鋼、結構鋼、球墨鑄鐵、鋁和銅，可以滿足客戶嚴苛的規格需求。專業規格有分體法蘭型、夾套型、內襯型和鍍膜型。
The industry standard for more than 70 years, OPW Engineered Systems 3000 Series Swivel Joints are available in a variety of materials, sizes and styles to meet virtually any application.
OPW 3000系列旋轉接頭:
- 傳統單層壓力O型密封圈
- 重負載情況下，雙軌滾珠保證內部結構不會偏移
- 多種規格可供選擇
- 在更惡劣環境可選用8000系列 多種材質、尺寸和類型：
- 標準尺寸：1” - 12”
- 標準材質：鋁制、銅質、碳鋼、鑄鐵、不銹鋼
- 標準密封圈材質：Fluorocarbon, PTFE, EPDM, Neoprene
- 接口類型：FNPT, 150/300 ANSI 法蘭, Butt/Socket Weld
OPW 3000 Series Swivel Joints旋轉接頭__中文PDF
OPW Swivel Joints Catalog__英文PDF
OPW 3000系列旋轉接頭
緊密密封
–采用O型圈實現的緊密密封不會影響
旋轉機構的動作。
可靠的球軸承滾道對心
–殼體和尾段采用雙排球軸承鎖定在一起。
保護性軸承室
– 外圈密封用來防止雨水、灰塵和其他污
染物進入。
軸承使用壽命長
– 軸承鋼珠經硬化處理并精密打磨。
– 不銹鋼旋轉接頭則采用不銹鋼球軸承。
便捷的潤滑方法
– 所有的OPW旋轉接頭出廠前都已經預加了
潤滑脂。
無需進行現場調整
– 出廠前已經裝好的悶塞可將滾珠固定就位，
根本不需要用現場調整來保持軸承性能。
OPW 3000 Series Swivel Joints旋轉接頭:
Sizes: 1” to 12”
Standard Materials
○ Aluminum
○ Bronze
○ Carbon Steel
○ Ductile Iron
○ 316 Stainless Steel
?Standard Seals
○ Buna-N
○ Fluorocarbon
○ PTFE
○ EPDM
○ Neoprene
○ Kalrez
End Connections
○ FNPT
○ 150/300 ANSI Flanged Ends
○ Butt/Socket Welds
Swivel Styles
Ordering Guide

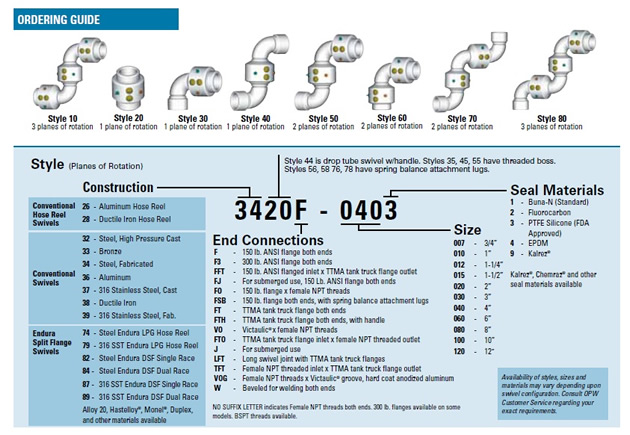

Swivel Ordering Guide訂購說明

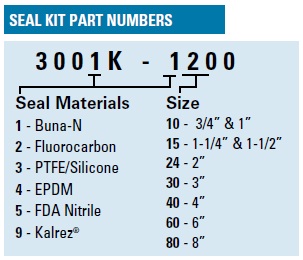

Seal Kit Ordering Guide密封選擇
OPW旋轉接頭您的行業完整旋轉接頭系列指南
|
|
OPW旋轉接頭3730 鑄造不銹鋼，類型30，陰端NPT |
OPW旋轉接頭3330鑄造銅，類型30，陰端NPT |
|
|
OPW旋轉接頭3630 VO鑄造鋁，類型30VO，陰端NPT×Victauli®槽 |
OPW旋轉接頭3740鑄造不銹鋼，類型40，陰端NPT |
|
|
OPW旋轉接頭3910結構不銹鋼，類型10，陰端NPT |
OPW旋轉接頭3920 F結構不銹鋼，類型20F，150 lb.法蘭 |
|
|
OPW旋轉接頭3950結構不銹鋼，類型50，陰端NPT |
OPW旋轉接頭3960 FO結構不銹鋼，類型60FO，150 lb.法蘭×陰端NPT |
|
|
OPW旋轉接頭3970 W結構不銹鋼，類型70W，斜面焊接 |
OPW旋轉接頭3980結構不銹鋼，類型80，陰端NPT |
OPW旋轉接頭3730 鑄造不銹鋼，類型30，陰端NPT
OPW旋轉接頭3910結構不銹鋼，類型10，陰端NPT
OPW旋轉接頭3920 F結構不銹鋼，類型20F，150 lb.法蘭
OPW旋轉接頭3960 FO結構不銹鋼，類型60FO，150 lb.法蘭×陰端NPT
OPW旋轉接頭3740鑄造不銹鋼，類型40，陰端NPT
OPW旋轉接頭3330鑄造銅，類型30，陰端NPT
OPW旋轉接頭3630 VO鑄造鋁，類型30VO，陰端NPT×Victaulic?槽
OPW旋轉接頭3950結構不銹鋼，類型50，陰端NPT
OPW旋轉接頭3970 W結構不銹鋼，類型70W，斜面焊接
OPW旋轉接頭3980結構不銹鋼，類型80，陰端NPT
規格
所有OPW旋轉接頭都是全通徑系列號為40帶短半徑彎管結構，除了6"、8"和10"結構鋼和不銹鋼旋轉接頭是長半徑彎管。所有旋轉接頭 的球軸承滾道和密封面都是精密機加工和微處理的，確保無磨損操作和優秀密封特性。所有鋼和球墨鑄鐵旋轉接頭都涂藍漆。詳細系列
3200系列（高壓鑄鋼）
殼體和尾段1040碳鋼鑄造，堅硬滾道，球軸承為精密研磨鋼，標準Buna-N O型主密封、Teflon?備用密封和Buna-N O型環境密封。
3300系列（鑄銅）
殼體和尾段為堅硬、抗磨損的鑄銅（ASTM B62-83600），精密研磨鋼珠，標準Buna-N O型主密封和毛氈環境密封，1"規格有Buna-N O型環境密封。
3400系列（結構鋼）
殼體和尾段1040碳鋼鑄造，堅硬滾道，焊接結構，焊工都持有ASME鍋爐和壓力容器規范第IX節所規定的證書，保證100%焊透，精密 研磨鋼珠，Buna-N O型主密封，Buna-N O型環境密封，標準法蘭為ASME 150 lb.凸面型。
3600系列（鑄鋁）
殼體和尾段A-356高抗張強度鋁鑄造，精密研磨鋼珠，標準Buna-N O型主密封和毛氈環境密封，1"規格有Buna-N O型環境密封，法蘭尺寸 上與ASME 150 lb.平面型兼容。
3700系列（鑄造不銹鋼）
殼體和尾段為高級ASTM A351-CF3M/CF8M不銹鋼鑄造，精密研磨不銹鋼珠，Buna-N O型主密封和Buna-N O型環境密封。
3800系列（球墨鑄鐵）
殼體和尾段為A-536球墨鑄鐵鑄造，精密研磨鋼珠，標準Buna-N O型主密封和毛氈環境密封，1"尺寸為標準Buna-N O型環境密封，ASME B16.1、等級125尺寸匹配150lb. ASME RF法蘭。
3900系列（結構不銹鋼）
殼體和尾段為高級ASTM A351-CF3M/CF8M不銹鋼，焊接結構，焊工都持有ASME鍋爐和壓力容器規范第IX節所規定的證書，保證100% 焊透。精密研磨不銹鋼球軸承，Buna-N O型主密封，Buna-N O型環境密封，標準法蘭為ASME 150 lb.凸面型。
|
