博世力士樂作為德國博世集團的全資子公司，是全球工業技術市場的領先供應商，在傳動和控制領域聲譽卓著。2007年全球銷售額約54億歐元，擁有專業員工32,981名。

早在1978年，博世力士樂就開始了在中國的業務。憑借一流的產品和豐富的應用經驗，博世力士樂為中國客戶提供現代、高效和靈活的完整解決方案。Rexroth導軌和Rexroth滑塊的相關產品在世界范圍內享負盛名。

Bosch Rexroth加拿大公司（Rexroth）是動力與控制解決方案全球領導者Bosch Rexroth集團的合作伙伴公司。通過歐特克軟件， Rexroth不僅簡化了設計流程，而且增加了設計中所包含的細節，以及提高了從客戶到加工車間的可視性。Rexroth的團隊實現了更高水平的生產率：聘用相同數量的工作人員，Rexroth在2005年完成了比2004年多一倍的制圖量，設計不一致現象降低了46%，制圖錯誤削減25%，制圖準確率提高7%，速度提高50%。憑借采用歐特克從二維擴展到三維，Bosch Rexroth提高了客戶的訂貨到交貨速度，而且增加了成品一次通過率。

采用歐特克解決方案，我們就相當于擁有了各種手段來視覺化展示和適應各種變化，將錯誤降到最低，以及為客戶提供他們所期望的東西——甚至更多。

世界名優品牌德國力士樂Rexroth/STAR直線導軌滑塊系列德國力士樂REXROTH在直線應用領域有著頂級品質，其高精尖的領先國際水平的技術令其競爭對手望塵莫及，尤其是普通滾珠絲桿的DN值已經達到了15萬的數值，直線導軌的剛性、靜載荷、動載荷、振幅等各個參數優秀的性能使其能保持高精度的平穩運行，其極好的運行狀態在保證了加工工件的幾何精度和表面質量的同時，又能達到較高的生產率，提高了機床加工工件及刀具的使用壽命，同時需要說明的是REXROTH的直線導軌在所有載荷方向都有極高的額定載荷。因REXROTH的滑塊和導軌滾珠滾道區都經過精密加工，使每個組件都能隨時互換，因此在同一精度等級內可以任意組合因此形成世界上獨一無二的物流管理，每個組件都可以單獨分類庫更加優異的性能指標。

完整的 SYNAX 200 自動化解決方案

Rexroth SYNAX 200 with MotionLogic集成了容易設置參數的SYNAX運動控制和基于IEC 61131-3的強大PLC邏輯控制，所有這些的都在一個平臺上 。所有的運動和控制任務都能夠方便和經濟的自動實現在這個集成方案中。在一個協作系統包中，SYNAX 200提供了硬件配置的必要柔性 – 從HMI到驅動器。

利用IndraLogic 軟件，PLC邏輯編程變的簡單，迅速和簡明。利用提供的運動庫，用戶能夠直接在時序程序中實現運動控制。用Syntop 軟件能夠用按鍵實現參數化。此外， SYNAX 200 提供了基于IEC 61131-3 的所有功能和庫并且運用在印刷和紙張加工機器上的自由性。

|Rexroth SYNAX 200手冊|

SYNAX 200 功能概覽
運動邏輯功能
每個控制單元控制最多 40 根從軸 ("Eco"固化軟件的最大 8 根)
每個控制單元2 根可聯動主軸
主軸最多32個控制單元
自由可切換的工作摸式，例如凸輪，速度和角度同步模式
高分辨率電子齒輪
電子連軸
電子凸輪在線可切換
電子高速凸輪控制器
集成收卷工藝功能
浮動輥控制工藝功能 ("Eco"固化軟件最多 4 根軸)
自動張力控制工藝功能("Eco"固化軟件最多 4 根軸)
套準控制工藝功能("Eco"固化軟件不支持)
邏輯控制功能
遵守 IEC 61131-3 的編程語言
IL, LD, FBD, ST, SFC
遵守 IEC 61131-3 的默認功能庫
有創建功能塊，功能和結構的運動功能庫
遵守 PLCopen 的運動功能庫
集成了用戶功能庫
通訊功能庫
16 個時間-, 周期- 或者 事件-控制的任務
在線/離線編程
集成了20通道的邏輯分析器
模擬 ，監控和測試
導入/導出功能
用戶與密碼管理
多國語言支持

固化軟件，軟件和選件的訂貨數據

型號 描述
PPC-R 和 PPC-P 的固化軟件
FWA-PPCPR°-SL°-11VRS-D0-XXXXXX SYNAX MotionLogic Firmware
固化軟件選項
..D0-B2XXXX Interbus Slave
..D0-P1XXXX Profibus Master
..D0-P2XXXX Profibus Slave
..D0-V1XXXX DeviceNet Master
..D0-V2XXXX DeviceNet Slave
..D0-L2XXXX ControlNet Slave
用于PPC-R 和 PPC-P 的"Eco" 固化軟件
FWA-PPCPR°-SLE-11VRS-D0-XXXXXX SYNAX MotionLogic "Eco" firmware
"Eco" 固化軟件選項
..D0-P2XXXX Profibus Slave
..D0-V2XXXX DeviceNet Slave
軟件
SWA-SYNAX°-INB-11VRS-D0-CD650-COPY 設置參數編程軟件
SWA-SYNAX°-HMI-11VRS-D0-CD650-COPY HMI 軟件

硬件和選件的訂貨數據

型號 描述
機架式 PPC-R 控制
PPC-R22.1N-N-NN-NN-NN-FW 機架式 PPC-R 控制
PPC-R 控制配置
..R22.1N-x-xx-P1-xx Profibus Master
..R22.1N-x-xx-P2-xx Profibus Slave
..R22.1N-x-V1-xx-xx DeviceNet Master
..R22.1N-x-V2-xx-xx DeviceNet Slave
..R22.1N-x-L2-xx-xx ControlNet Slave
..R22.1N-x-B2-xx-xx Interbus Slave
..R22.1N-x-Q1-xx-xx Cross-Communication and ArcNet
..R22.1N-T-xx-xx-xx Ethernet 10/100 MBit/s
PPC-P 工控機插入式配置 PPC-P11.1N-N-NN-NN-NN-FW PPC-P Plug-In Control
PPC-P control configurations
..P11.1N-x-P1-xx-xx Profibus Master
..P11.1N-x-V1-xx-xx DeviceNet Master
..P11.1N-x-Q1-xx-xx Cross-Communication and ArcNet
PPC-R 的總線模塊
RMB02.2-02 bus module with 2 slots
RMB02.2-04 bus module with 4 slots
PPC-R 的輸入模塊
RME02.2-16-AC115 16-channel input module,115V AC
RME02.2-16-DC024 16-channel input module, 24V DC
RME02.2-32-DC024 32-channel input module (32), 24V DC
PPC-R 的輸出模塊
RMA02.2-16-AC230-200 16-channel input module, 230V AC
RMA02.2-16-DC024-200 16-channel input module, 24V DC
RMA02.2-16-RE230-200 16-channel input module, relay, 230V AC, 2A
RMA02.2-32-DC024-200 32-channel input module, 24V DC
PPC-R 的模擬量模塊
RMC02.2-2E-1A 2-channel input, 1-channel output, ±0,5V, ±1V, ±5V, ±10V

文檔

型號 描述
DOK-SYNAX°-IL°-11VRS°°-4101-DE-P 完整SYNAX 200 MotionLogic文檔(德文)
DOK-SYNAX°-IL°-11VRS°°-4101-EN-P 完整SYNAX 200 MotionLogic文檔(英文)

SYNAX 200 – 印刷和紙制品加工機器的自動化解決方案

SYNAX 200 是功能齊全的運動邏輯系統，它能夠提供您所需要的、能將運動控制技術集成到兼容IEC 61131-3 程序中的所有用戶友好型工具。 您可訪問一組標準的PLC兼容功能模塊以及包含模塊、功能和預設結構的程序庫。 您可以在分布式環境中對機器模塊（印刷設備、收卷裝置、紙制品加工站等）進行編程和控制，從而降低了使用更高級控制器所帶來的復雜性。


高頻響比例壓力閥在印刷機上對補償輥控制器的應用

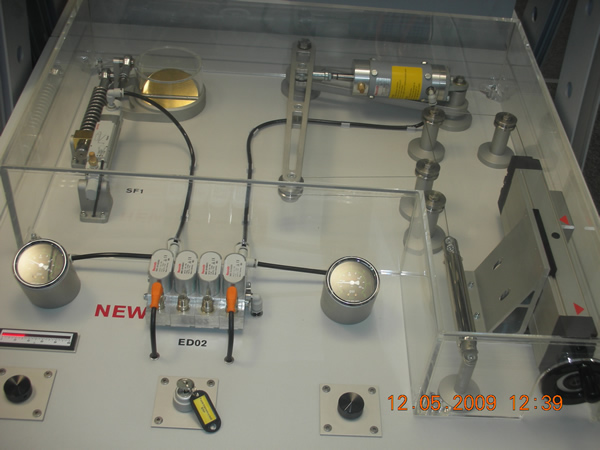

對于生產紙張和鋁箔膜而言，免維護，持續操作與高速同樣重要。因此，確保筒卷紙上的機械張力持久穩定至關重要。我們的解決方案是采用一個高頻響比例壓力閥，它能夠實現紙幅張力的自動調節。力士樂ED系列中的比例壓力閥可以快速準確地調整補償輥的偏差。

力士樂最新rexroth LS04系列微型閥 (超微型氣動產品)

rexroth pressure gauge 1827231037	Rexroth MNR:5218555110 FD:04W17 Pmax:10bar HUB 60

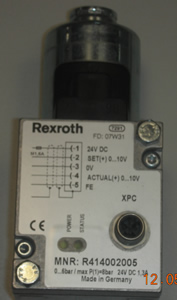

Rexroth MNR:R414002005
Rexroth MNR:R414002411 ED02 24VDC 0.3A IP65 4-20mA 0-10Bar max 12bar	Rexroth MNR:5725470920 FD:08W17 P:4-16Bar
Rexroth MNR:322 213 100 0	Rexroth R422001166
Rexroth F4.335.001/01 MNR:323-700-910-0	Rexroth MNR:R480238828 PMAX 8Bar FD:08W20 24V

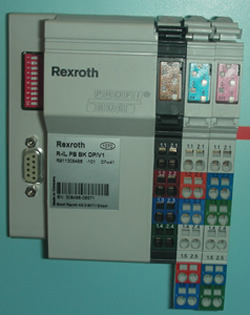

Rexroth: 0820062051, 0820062101	Rexroth R-IL PB BK DP/V1 R911308488-101 07W41 S/N:308488-06571
Rexroth PPC-R22.1N-N-NN-P1-NN-FW1070170307-105 1-C-B-H-1-V S/N:003837472 FWA-PPCPR*-SL*-11V050D0-D0-P1XXXX 1070170317-105 S/N:003838984 Rexroth PPC-R22.1 MNR:1070074059-112 05W03 DC24V
	rexroth HCS02 1E-W0012-A-03-NNNN R911298371 S/N:HCS021-70677

Rexroth 5218535110 Rexroth MNR:R414002402 MNR:414002411 MNR:414002413 MNR:414002402 24VDC 0.3A IP65
