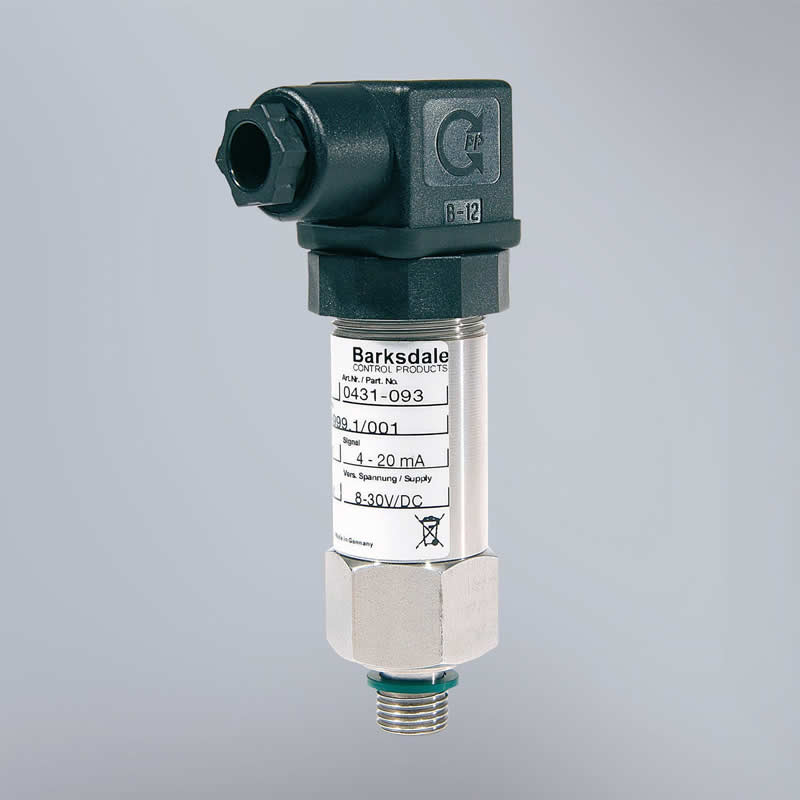

Barksdale UPA2 Electronic pressue transducer
電子式壓力傳感器
Barksdale 用于一般測量任務的電子式壓力變送器，帶有內置或平流不銹鋼隔膜，線性誤差0.5%和0.25%滿量程的精度。UPA2 Electronic pressue transducer 電子式壓力傳感器特點是各種量程；絕對和表壓范圍；結實耐用的不銹鋼結構和具有GL (德國船級社）認證。UPA2 Electronic pressue transducer for general pressure measurement applications, with internal or flush stainless steel diaphragm, accuracy class 0.5% and 0.25% f. s.
Measuring ranges:
-1...0 bar to 0...800 bar gauge表壓
0...1 bar 0...10 bar absolute pressure絕對壓力
Barksdale UPA2 Electronic pressue transducer 電子式壓力傳感器
特征
測量范圍：
-1 ... 0 bar至0 ... 800 bar gauge
0 ... 1 bar 0 ... 10 bar絕對壓力
技術規格
測量元件：壓阻硅測量元件
保護等級：帶PG為IP67/帶插頭為IP65
電氣連接：4針插頭，DiN EN 175 301-803-A (原DIN43650）
溫度影響：小于等于±0.2%滿量程/10K
補償范圍：-10°C...+70°C
重量：250g
應用領域
液壓和氣動，
過程和化學工業，
試驗臺，造船，海上應用
產品參數表
UPA2參數表
認證
GL 13774-99HH-UPA2-3-壓力變送器
符合性聲明-UPA2
操作手冊
UPA2-UTA2-UTF2操作手冊
特征
- 用于一般測量任務的電子壓力傳感器
- 多種測量范圍
- 絕壓和表壓范圍
- 零位和量程可調
- 堅固的不銹鋼結構
- 防護等級 IP65。 IP67
- GL 認證（Germanischer Lloyd）可選
技術規格
配件
訂單號 描述
| 926-0420 |
插頭連接器，3 針 + PE，DIN EN 175 301-803-A（舊版 DIN 43650） |
| 998-9991 |
制造商測試證書 O DIN 55350 第 18 部分 4.2.1 |
| 998-9992 |
制造商測試證書 M DIN 55350 第 18 部分 4.2.2 |
G1/4
| 一種 |
過程連接 G1/4 acc. 符合 DIN ISO 228-1 |
| 乙 |
型材密封符合。 符合 DIN 3869 |
| C |
電纜密封套 Pg 11，夾緊范圍 ? 6…8 mm / 0.23…0.31 in |
G1/2
| 一種 |
過程連接 G1/2 符合 符合 DIN ISO 228-1 正面齊平 |
| 乙 |
型材密封符合。 符合 DIN 3869 |
| C |
電纜密封套 Pg 11，夾緊范圍 ? 6…8 mm / 0.23…0.31 in |
概述 UPA2
| 模型 |
UPA 2 |
| 測量范圍 |
-1...0 到 0...800 bar 表壓
0...1 bar 0...10 bar 絕對壓力 |
| 輸出信號 |
4... 20 mA（2 線）
0... 10 VDC（3 線） |
| 過程連接 |
G1/4 M 或 G1/2 M
（齊平）不銹鋼 |
| 電氣連接 |
插頭，DIN EN 175 301-803-A（舊版 DIN 43650） |
| 介質溫度范圍 |
-25 °C ... +100 °C |
| 保護系統 |
IP67 帶 PG / IP65 帶插頭 |
| 傳感器元件 |
帶有內部或齊平不銹鋼隔膜的壓阻式硅膠測量元件 |
| 特征 |
絕壓和表壓，多種量程 |
| 應用 |
OEM 應用、
液壓和氣動系統、測量和測試設備、
造船和海上應用 |
| 線性誤差 |
類型。 < 0.2% fs
最大值 < 0.5% fs |
| 展示 |
--- |
| 開關量輸出 |
--- |
| 選項 |
根據要求 |
| 溫度影響 |
< 0.2 % fs / 10 K 從 -10 °C... +70 °C |
| 工作溫度范圍 |
-25 °C ... +80 °C |
| 電源供應 |
8... 30 伏直流電 |
技術數據
| 傳感器元件： |
壓阻式硅測量元件 |
材料：
....接液部件：
....電子外殼：
....密封件： |
不銹鋼，墊子。 不。 1.4301
不銹鋼，墊子。 不。 1.4301
氟橡膠、三元乙丙橡膠 |
| 保護系統： |
IP67 帶 PG / IP65 帶插頭 |
| 防護等級： |
三 |
| 過程連接： |
G1/4 M、
G1/2 M 壓力計連接
或準齊平隔膜 |
| 方面： |
?32 x 約 120 毫米
（帶插頭連接器） |
| 重量： |
250 克 |
測量范圍 [bar]： 過
壓 [bar]： |
-1...0 |
-1...+1 |
0.2 |
0.4 |
|
| 2.5 |
2.5 |
2.5* |
2.5 |
測量范圍 [bar]： 過
壓 [bar]： |
0.6 |
1 |
2 |
5 |
10 |
50 |
| 2.5 |
3 |
4 |
7 |
15 |
75 |
測量范圍 [bar]： 過
壓 [bar]： |
100 |
200 |
400 |
600 |
800 |
|
| 150 |
300 |
500 |
700 |
1000 |
| 線性誤差： |
≤±0.5 % fs
（選項：≤±0.2 % fs） |
| 電氣連接： |
插頭 4 針，
DIN EN 175 301-803-A
（ 舊版 DIN 43650） |
| 溫度影響： |
≤±0.2 % fs / 10K |
| 補償范圍： |
-10 °C ... +70 °C |
| 重復性： |
≤±0.1 % vfs |
溫度范圍：
....介質：
....電子：
....存儲： |
-25 °C... +100 °C
-25 °C... +80 °C
-40 °C... +100 °C |
| 輸出信號： |
4...20 mA（2 線）
0...10 V DC（3 線） |
| 電源供應： |
8... 30 V DC,
13... 30 V DC at 0... 10 V,
反極性保護
(SELV, PELV) |
| 能量消耗： |
最大限度。
最大 電流輸出為 25 mA 5 mA 電壓輸出 |
| 加載： |
≤(Ub-10 V) / 20 mA |
| 延遲： |
≤1 毫秒 |
| 配件： |
用于限制壓力
峰值的 阻尼螺釘 |
| 贊同： |
GL 可選 |
電氣連接
聯系 電流輸出 4... 20 mA（2 線制） 電壓輸出 0... 10 V（3 線）
插頭 電纜 GL電纜 插頭 電纜 GL電纜
+ 供應 |
1 |
棕色的 |
藍色 1 |
1 |
棕色的 |
藍色 1 |
- 供應 |
2 |
白色的 |
藍色 2 |
2 |
藍色的 |
藍色 2 |
+ 信號 |
--- |
|
|
3 |
白色的 |
白色 1 |
- 信號 |
--- |
|
|
--- |
|
|
訂單號
標準減壓器 DIN 43650, 4... 20 mA
測量范圍 [bar] 相對壓力 過壓 [bar] 訂單號。
G1/2“，齊平 G1/4“米
| 10 |
15 |
0431-032 |
0431-017 |
| 50 |
75 |
0431-043 |
0431-441 |
| 100 |
150 |
0431-036 |
0431-315 |
| 200 |
300 |
0431-042 |
0431-010 |
| 400 |
600 |
0431-038 |
0431-314 |
| 600 |
780 |
0431-464 |
0431-238 |
| 可應要求提供更多測量范圍 |
UPA2
UPA2 edited 2019
Measuring ranges
-1...0 bar to 0...800 bar gauge
0...1 bar 0...10 bar absolute pressure
Electronic pressue transducer for general pressure measurement applications
With internal or flush stainless steel diaphragm
Accuracy class 0.5% and 0.25% f. s.
Applications
Hydraulics and pneumatics,
process- and chemical industry,
test beds, shipbuilding, offshore applications
|
