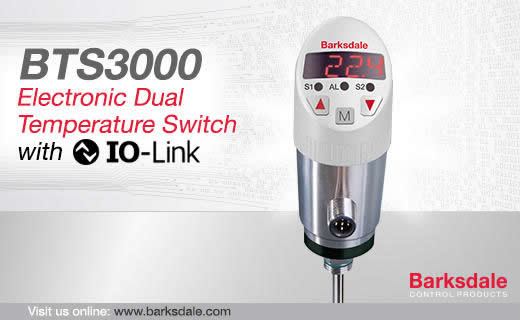

Barksdale Electronic Dual Temperature Switch
Barksdale BTS3000電子溫度開關
描述
Barksdale的BTS3000電子雙溫開關在緊湊的外殼中提供可編程的溫度控制裝置。該BTS3000有三種配置可供選擇： （1）雙溫開關 （2）雙溫度開關與模擬輸出（4-20 mA或0-10 V） （3）單溫度開關與模擬輸出。用戶可以簡單地調整設定點和死區，其中的滯環可以設置到它的測量范圍的125％。模擬傳感器輸出可從25％到全可調范圍的100％。 BTS3000提供了一個易于閱讀的4位14段，可旋轉320°的，傾斜的LED顯示屏。由于BTS3000的可反向安裝能力，各單位可以翻轉向下安裝，文本仍保持正向。BTS3000精確，靈活，使用壽命長，是您溫度控制應用的解決方案。
BTS3000電子溫度開關pdf catalog
Barksdale BTS3000電子式雙點溫度開關典型應用：
- 機床行業
- 液壓氣動系統
- 注塑機
- 冷卻監控/電路
- 潤滑系統
- 工程機械
- 汽車工業
BTS3000電子溫度開關設置基準
點擊前往BTS3000產品頁面
- 測量范圍:-22°+ 284°F(-30°+ 140°C)
- 緊湊而新穎的現代設計
- 可旋轉320°顯示和電氣連接
- 4位14段LED顯示屏
- 高電磁干擾保護
- IP65 / IP67防護等級
我們很高興地宣布我們新發布的3000代系列:BTS3000,電子溫度開關的四位顯示。BTS3000是Barkdale的新一代3000系列的電子產品與傳感器技術壓力,溫度、水平和流動。 四位14段LED的顯示確保一個完美的可讀性而不局限于空間和位置。4位數字14段LED顯示確保一個完美的可讀性而不被空間位置所局限。甚至當上下倒置安裝時，指示仍可以清晰正確的閱讀。BTS3000功能強勁的EMI保護允許在有EMF和高功率的對講機的工廠穩定輸出。此外,IP65 / IP67防護等級它在潮濕的，甚至完全浸沒環境中正常工作。
特征
測量范圍：-22°至+ 284°F（-30°至+ 140℃）
一個或兩個切換點
模擬輸出4 - 20mA或0 - 10 V
顯示器和電子連接：通過320°旋轉
簡單的導航菜單
卓越的EMI保護
0.50％的精度
外殼等級：4X型（IP65）/ 6型（IP67）
技術規格
| 傳感元件： |
PT100 A級DIN / IEC 60751 |
材料：
過流部件：
外殼：
密封件： |
304不銹鋼
304不銹鋼/聚碳酸酯/橡膠
FKM fluorelastomer（標準）
EPDM（可選） |
| 工作內容： |
3個簡單的響應個按鈕 |
| 防護等級： |
YPE 4X（IP65）/ 6型（IP67） |
| 防護等級： |
III |
| 電氣連接： |
M12插頭×1，4針/ 5針 |
| 過程連接： |
1/4“NPT男，1/2”NPT男，7 / 16-20 UNF
（SAE-4）男，G1 / 4“Malediaphragm（僅壓阻） |
| 外形尺寸外殼： |
1.6○×4.4英寸（不包括插頭連接器和傳感器） |
| 重量： |
約。0.4磅（200克） |
| 測量范圍： |
-22°F至+ 284°F（-30°C至+ 140°C） |
| 壓力： |
2900磅（200巴） |
A / D轉換器：
分辨率：
掃描速度： |
12位（每小節跨度4096步）
1000 / S |
| 時間常數： |
約。40秒 |
| 準確性： |
在+25°C <±0.5％FS |
| 重復性： |
±0.1％FS |
溫度范圍：
電子產品：
存儲： |
14°F至140°F（-10°C至+ 60°C）
-22°F至176°F（-30°C至+ 80°C） |
| 電源： |
15至28 V直流，反向極性保護（SELV，PELV）
2級 |
數字顯示：
顯示速度： |
4位14段LED紅色顯示，字高0.35英寸（9 MM）
20 /秒 |
| 錯誤顯示： |
紅色LED和字母數字顯示 |
| 能量消耗： |
約。50毫安（無負載） |
模擬輸出：
電流輸出：
掃描速度：
電壓輸出：
評級：
調整范圍： |
4-20毫安
2毫秒
0 10 V DC
10毫安
25％至100％FS |
| 晶體管開關輸出： |
開關功能
開關量輸出：
調整范圍forswitching點和滯后：
開關頻率：
負荷：
延時：
狀態顯示（S）： |
常開/常閉，標準/窗口模式和診斷功能可調節
PNP
0％至125％FS
100Hz
500mA，短路保護
0.0秒到50秒可調
LED（S）紅 |
| 認證： |
通過cULus |
| EMI |
EN 61000-4-2 ESD |
4kV CD / 8kV AD |
|
EN 61000-4-3 HF輻射 |
10V/M |
|
EN 61000-4-4突發 |
2kV |
|
EN 61000-4-5浪涌 |
1/2kV |
|
EN 61000-4-6 HF進行 |
10 V |
| 耐沖擊** |
DIN EN 60028-2-27 |
50g（11ms） |
| 耐振動** |
DIN EN 60028-2-26 |
20g（10到2000 Hz） |
| *請參閱附加選項產品配置表。 |
| **在100mm以上的沖擊及抗振動探頭長度可以由應用程序的影響 |
|
