UNS-1000系列液位開關

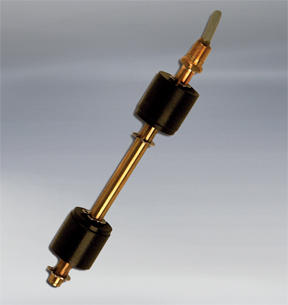

Barksdale的UNS系列-1000液位開關
Barksdale的UNS系列-1000液位開關提供一個液位控制解決方案，是完全可定制您的應用程序的具體需求。UNS-1000液位開關可與五個浮標，每個都有獨立的開關點進行配置。多種安裝選項和材料齊備，確保與您的船只的兼容性，標準的建筑材料包括不銹鋼和黃銅。浮子不銹鋼和丁腈橡膠使用。其它材料可根據要求提供。交換機可配置無論是作為一個普通的電路（組1或2）或獨立電路（組3或4）與SPST或SPDT簧片開關。對于需要低于220PSI壓力的多個設定點的應用，系列UNS-1000是液位開關是您可靠的選擇。
Barksdale UNS系列-1000液位開關
UNS-1000系列
D1T, D2T Series
多點液位開關
5個獨立切換點。
典型應用：
液壓動力裝置
儲油罐
溶劑回收系統
潤滑油控制臺系統
海洋應用
特征
完全可定制
多達5個獨立切換點
正反轉切換邏輯
適用于高粘度液體
可選的一體化溫度開關
密封簧片開關
可在黃銅或不銹鋼
多種安裝和電氣連接選項
技術規格
技術規格
工作壓力： |
220 psig（15 bar），NBR（BUNA）和SS浮子 |
比重： |
NBR（BUNA） - .57 g / cm3 SS - .71 g / cm3 |
安裝位置： |
垂直，±30°，通過頂部或底部 |
防護等級： |
IP65，用于ST-，KL-和PG-設計
IP67，IP68可根據要求
IP54進行K設計 |
工作溫度： |
+14°F至+221°F（-10°C至+105°C），PVC電纜 |
特殊設計選項：（請求） |
DR - 阻尼管
HT - 高溫硅膠電纜
-40°F至+302°F（-40°C至+150°C）
U - 安裝位置通過底部
PT100 - PT100元件
V V - 垂直調整
Exi - ATEX認證EEx ia |
聯系方式： |
NO或NC以空罐為基礎定義，并通過頂部進行安裝。 |
重量： |
取決于長度和設計 |
開關點數量
KL6C AL接線盒 KL12C AL接線盒 ST1 DIN連接器 ST2 DIN連接器 PG電纜接頭
| 連接組1 |
5 |
5 |
2 |
5 |
3 |
| 連接組2 |
2 |
4 |
1 |
2 |
1 |
| 連接組3 |
3 |
4 |
1 |
3 |
2 |
| 連接組4 |
2 |
3 |
1 |
2 |
1 |
組合
材料 安裝 電氣連接 浮動
| 不銹鋼（VA） |
T1 NPT FLA3 |
DIN連接器（ST1＆ST2）
接線盒（KL6C
或KL12C）
電纜接頭（PG）
PVC電纜（K） |
316不銹鋼（VA27） |
1/8 NPT
1/2 NPT |
電纜接頭（PG）
PVC電纜（K） |
| 黃銅（MS） |
T1 NPT |
DIN連接器（ST1＆ST2）
接線盒（KL6C
或KL12C）
電纜接頭（PG）
PVC電纜（K） |
NBR BUNA-N（BN25） |
1/8 NPT
1/2 NPT |
電纜接頭（PG）PVC電纜（K）
PVC電纜（K） |
產品參數表：
UNS-1000系列數據表
液位開關產品交叉參考表
