UDS1V2系列描述
UDS1V2電子壓力開關是機械原理壓力開關范圍內的首個電子開關， 它測量精確，壽命長，耐用性好，包裝緊湊，具有優于機械開關功能和性能。UDS1V2的令人印象深刻的功能包括精度為滿量程的+/- 1％，四個壓力范圍從0-150到0-9000 psi，320°可旋轉外殼，2個開關點輸出或1個開關點輸出與可調節鍵盤鎖。令人印象深刻的“易學易用”功能便于精確，快速和便捷地設置和調整開關點。由于其尺寸短小精悍可安裝在各種對空間有嚴苛要求的應用領域，如移動液壓，液壓動力裝置，機床，注塑和工廠自動化。

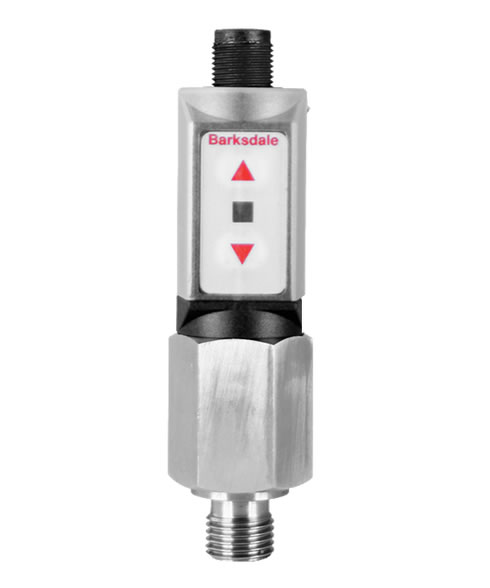

Barksdale UDS1V2 Series Electronic Pressure Switch
Barksdale UDS1V2系列電子式壓力開關
UDS1V2系列電子式壓力開關
特征：
- 易于設置：易學易用功能
- 超緊湊結構
- 可旋轉320°外殼
- 1或2個切換點
- 可編程滯環可調1
- 適用于高循環直流應用
?注1：對于1SP版本，可調滯環（2SP版本具有內置的15％滯環）
典型應用：
- 液壓與氣動系統中OEM應用
- 壓力機械
- 潤滑檢測
- 裝備工程
- 機器/機床工業
- 汽車工業
- 壓鑄機
技術規格
| 傳感器元件： |
壓阻硅（僅適用于9000 psi范圍）或陶瓷測量單元 |
材料：
浸潤部件：
電子外殼：
密封件： |
不銹鋼，傳球，氧化鋁
PA 6.6
氟橡膠（FKM） |
| 操作元件： |
2個快速響應按鈕鍵盤 |
| 外殼等級： |
IP65（僅限室內） |
| 過程連接（公）： |
?“NPT，G1 / 4,7 / 16-20（37°JIC），7 / 16-20 UNF（SAE） |
| 尺寸： |
大約。?1.0“x 3.9”（無配對連接器） |
| 測量范圍： |
0至9000PSI（0至600bar） |
| 防爆壓力： |
1.5倍額定壓力 |
| 電氣連接： |
M12x1,4針 |
| 熱效應： |
±0.2％全量程 / 10K |
| 補償范圍： |
14°F至158°F（-10℃至+ 70℃） |
| 重復性： |
+/- 1％全量程 |
溫度范圍：
媒體：
環境溫度：
存儲： |
-13°F至212°F（-25°C至+ 100°C）
-13°F至176°F（-25°C至+ 80°C）
-22°F至176°F（-30° ℃?+ 80℃） |
| 電源： |
15至32 V直流，反向極性
保護（SELV，PELV） |
晶體管開關輸出PNP：
調整范圍開關點和滯環 1 ：
頻率響應：
額定電流： |
0％至100％FS
100赫茲
200 mA |
| 振動： |
10 g / 20?2000Hz |
| 休克： |
100g / 11ms |
|
*有關其他選項，請參閱產品配置表。 |
|
ote 1：對于1SP版本，可調滯環（2SP版本具有內置的15％滯環） |
