Barksdale 手動高壓三位四通液壓換向閥 5621P6WQ3
Shear-Seal 金屬剪切密封手動控制閥 140，200，920，5620系列

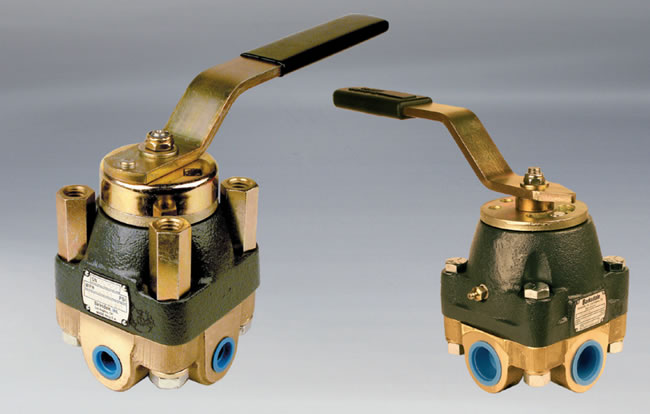

Barksdale Shear-Seal Heavy Duty Manual Directional Control Valve

方向控制閥產品 重型閥

Barksdale的重型閥可以適用于嚴酷的工業用途，對6,000 psi 以下的液體和氣體實現優越的方向控制。這些重型閥產品使用了 Barksdale 的 Shear-Seal金屬剪切密封技術，即使在被控制的流體介質被 雜質及臟物污染而會損壞普通閥門的場合，也能提供可靠的性能和很長的使用壽命。這些閥 門的特點在于堅固的球軸承結構，淬硬的不銹鋼密封和耐用的青銅和鐵鑄造的外 殼，從而能為貴方即使在酷烈的環境中的關鍵應用提供無故障的工作性能。

Barksdale 手動高壓三位四通液壓換向閥 5621P6WQ3
Shear-Seal 金屬剪切密封手動控制閥 140，200，920，5620系列
Barksdale Shear-Seal Heavy Duty Manual Directional Control Valve

我們的人員、產品及性能超出你的預期。

- Shear-Seal金屬剪切密封技術
- 低壓降
- 高流速
- 容忍流體中的雜質及臟物
- 即使在高壓下手柄扭矩也小
- 兩位置和三位置執行器
- 彈簧復位選件
- Shear-Seal （金屬剪切密封）技術
- 低壓降
- 高流速
- 容忍流體中的雜質及臟物
- 即使在高壓下手柄扭矩也小
- 兩位置和三位置執行器
- 彈簧復位選件


145R3WC3
141P3WC3

重型閥 方向控制閥產品 - 有了Barksdale，壓力盡在控制之中

Barksdale是各種液壓和氣動工業系統高性能方向控制閥設計和制造領域中的公認領袖。Barksdale卓越的閥門性能的核心是其ShearSealR（金屬剪切密封）技術，它可在其它閥門達不到要求的嚴酷應用中實現零泄漏*和長使用壽命。

我們的閥門不會越用越差，只會越用越好。什么機理使得這種Shear-Seal? （金屬剪切密封）如此與眾不同呢？這種獨特的閥門控制的介質從密封元件中內部通道流過，而不是從重要的密封面流過。就是說，在許多工業系統中常有的臟物沒有什么機會來?yè)p壞閥門。Shear-SealR（金屬剪切密封）面與轉子之間的連續滑動與彈簧和壓力載荷相結合，實現了密封的自動調整。此外通過手柄的每次操作，使閥門密封元件之間進行自我研磨，從而彌補了密封面的微小缺陷。因此，這是一種不會越用越差，只會越用越好的閥。

大流量、高流速和長使用壽命

由于Shear-Seal金屬剪切密封設計，Barksdale的重型閥特別適合于要求大流量和高速度的應用。這樣的應用會嚴格限制普通閥門的使用壽命，因?yàn)槠胀ㄩy門常常受到?jīng)_蝕并開始泄漏。

用于嚴酷環境的設計

Barksdale的重型閥由可以承受嚴酷工業應用的青銅閥體和球墨鑄鐵閥套構成。標準淬硬不銹鋼內部元件與大多數普通介質兼容。不銹鋼球軸承即使在高壓下也可為操作者提供低手柄力并平滑地控制運動。

典型應用包括：

- 近海油氣鉆探設備
- 鋼廠
- 充氮控制板
- 煉油廠和化工廠
- 發電設施

設計的靈活性

Barksdale的重型閥在設計時就已考慮到大量應用提供靈活的解決方案。部分可用到的關鍵選項如下：
- 無內流設計
- 兩位置和三位置定位
- 面板安裝
- 特殊材料O形圈
- 兩位置或三位置執行器

方向控制閥產品 重型閥工作數據

Working Pressure工作壓力： 空氣（氣動）4,000 psi（276 bar）以下 液壓油或水包油6,000 psi（413 bar）以下
Flow Capacity, Cv ： 見后表和補充指南
Back Pressure ： 為取得滿意的工作性能，回流端口的壓力不得超過250 psi（17.2 Bar）
Proof Pressure： 工作壓力的1-1/2倍（除回流端口外）
Burst Pressure： 工作壓力的2-1/2倍 回流端口3,000 psi（206 bar）
Media Temperature Range：-40° 到 +250°F (-40° 到 +121°C)

結構材料

Rotor ： 400系列不銹鋼
Pressure Seals： 不銹鋼
Shaft ： 不銹鋼
Body ： 青銅
Housing ： 球墨鑄鐵
Standard O-rings： 丁腈橡膠，其它適用材料
Back-up Rings ： 特氟隆

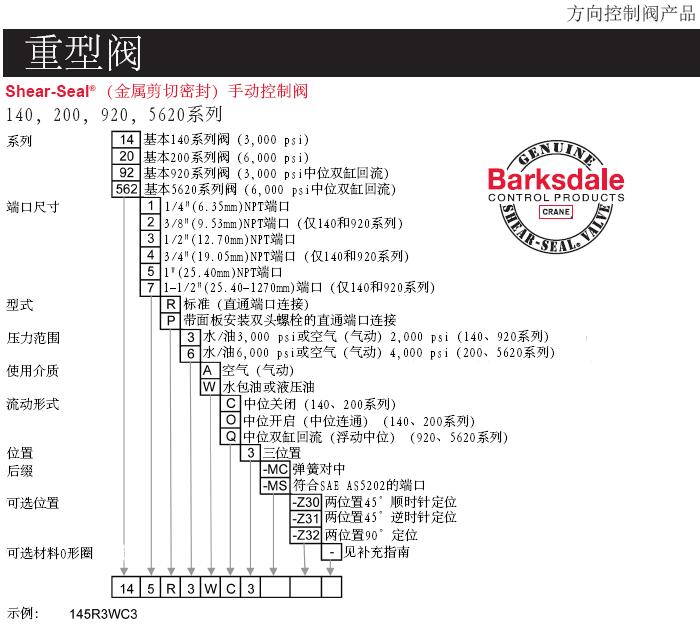

- 如何訂購型號

- Barksdale 5621P6WQ3 三位四通 手動換向閥額定壓力 42MPa ，額定流量 34L/min ，中位機能為 Y 型 ，面板安裝 ，適用溫度 -40 ℃～ 121 ℃ ，接口型式 NPT 1/4。
