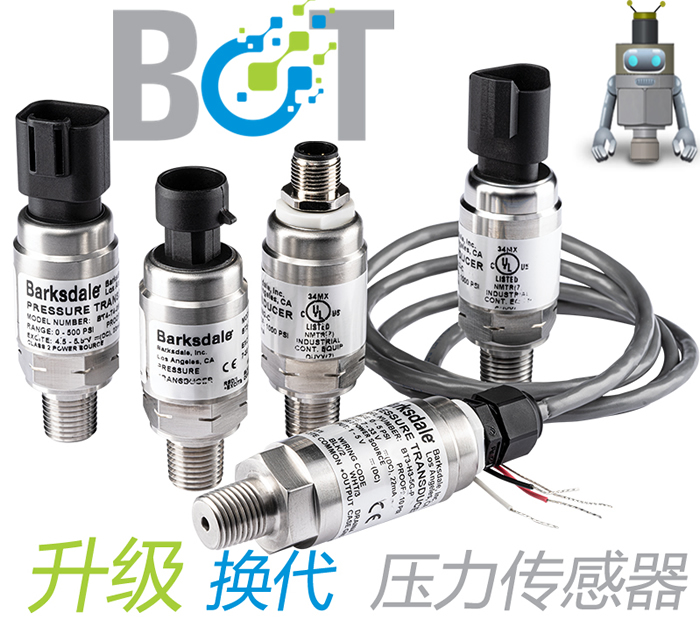

Barksdale 新型 BOT系列緊湊型壓力傳感器
2022/02/23
Barksdale BOT 系列擁有緊湊的外形，先進的傳感器信號調制解調器ASIC，實現零壓力下0.25%的高精度和低偏移誤差，超100萬次壓力循環的驗證，確保產品長期安全可靠。該系列有尖峰高壓保護，可在零下40攝氏度至100攝氏度的環境中工作，提供全壓力范圍定制，機械或電氣連接定制，及提供選項應用于腐蝕性介質中等特殊個性化定制。
BOT系列
描述
Barksdale BOT 系列擁有緊湊的外形，先進的傳感器信號調制解調器ASIC，實現零壓力下0.25%的高精度和低偏移誤差，超100萬次壓力循環的驗證，確保產品長期安全可靠。該系列有尖峰高壓保護，可在零下40攝氏度至100攝氏度的環境中工作，提供全壓力范圍定制，機械或電氣連接定制，及提供選項應用于腐蝕性介質中等特殊個性化定制
Barksdale 新型 BOT系列緊湊型壓力傳感器
Industrial Pressure Transducer
特征
- 重型堅固結構，316和17-4不銹鋼材質，具有優異的耐腐蝕性
- 某些選項高達23倍額定超壓保護，防止壓力錘擊和爆裂壓力
- 根據IEC 61000標準，應用先進的數字電子技術可降低EMI/EMC的影響，并提供出色的長期穩定性
- 熱補償傳感元件確保在較寬的溫度范圍內具有較高的測量精度，以減輕敏感部件上的溫度誤差 - 模塊化設計平臺，支持可定制的壓力范圍、機械或電氣連接以及其他特定應用要求
典型應用
一般工業設備
泵及壓縮機
移動液壓設備
非公路車輛
灌溉設備系統
醫用氣體系統
技術規格
一般規格*
供電電壓 |
BT2: 10 VDC
BT3: 7-33 VDC BT4: 4.5-5.5 VDC ratiometric
BT5: 8-33 VDC BT6: 12-33 VDC |
| 輸出： |
BT2: 100 mv/V
BT3: 1-5 VDC BT4: 0.5 -4.5 VDC ratiometric
BT5: 4-20 mA BT6: 0-10 VDC |
| 壓力范圍： |
0-6,000 psi (-C級)
0-9,000 psi (-P級) 0-3,000 psi (-W級) |
| 工作溫度： |
-40至+212°F (-40至+100 °C) |
| 補償溫度范圍： |
-P，-W級：0至+165 °F (-18至+74 °C) -C級：+77至+185 °F (+25至+85 °C) |
| 精度（BFSL@25 °C) ： |
-P，-W級：±0.25%FSO
-0.5%FSO |
| 耐壓： |
2倍額定壓力 |
| 零點值精度： 最大值精度 |
±1%FSO
±1%FSO |
| 壽命： |
1百萬次壓力循環 |
| 長期穩定性： |
±0.2%FSO（每年典型值） |
| 響應時間： |
<5 ms |
| 供電電流： |
最大15 mA （無負載） |
| 質保期： |
1年（標準） |
| 沖擊： |
50 g's, 11 ms, MIL-STD 202 Method
213, Cond. G |
| 震動： |
15 g's, 10~2,000 Hz, MIL-STD 202 |
| 儲存溫度： 介質溫度： |
-40至+ 257 °F（-40至+ 125°C） - 40至+ 257 °F（-40至+ 125°C） |
| 浸潤材料： |
17-4 PH SS, NBR （-P級）
316 SS, ceramic, Viton? （-C級）
316 SS all welded construction （-W級） |
| 防護等級： |
IP67 (-H3, -T4)
IP65 (-H4, -T5, -T6, -D3, -D4) |
| 反極性和誤接線保護： |
有 |
| 防護級別： |
NEMA 4X |
| 認證： |
UL 508, UL 61010-1 |
| 適用： |
REACH, RoHS, CE |
| 重量： |
約450g |
| 電磁兼容性/輻射性： |
IEC 61000-4-2: Electrostatic discharge (ESD)
IEC 61000-4-3: Radiaed immunity
IEC 61000-4-4: Burst (fst transient)
IEC 61000-4-5: Surge
IEC 61000-4-6: Conducted RF
IEC 61326-1: CISPR 16-1 and CISPR 16-2 |
| 介質兼容性： |
醫療：醫療用氣*（氧氣，空氣，二氧化碳，氮氣），儀表空氣
泵：水，液壓流體
壓縮機：壓縮空氣
HVAC：制冷劑 (R-410A)
交通運輸：剎車油液，冷卻液，柴油，發動機油 |
*要求選項-Z1
|
