描述
Barksdale智能壓力變送器（BiT），450系列是一款帶有HART通信協議選件的高壓變送器。 支持HART的傳感器可以通過傳統的雙線4-20 mA模擬電流回路進行通信，提供智能功能，如變送器診斷，校準和現場重新測量，比校準的滿量程輸出（10：1調節比）低10倍。 有三種型號可供選擇：H455系列，帶HARTComm的4-20 mA輸出。 協議; 455系列，4-20 mA輸出; 452系列，1-5 VDC輸出。 這些型號可配置24個標準壓力范圍，從真空到30,000 psi，以及從1/4“NPT到7/16”SAE和HF4高壓釜高壓連接的多個過程連接。 還提供多個電氣連接，包括流行的工業和MS型連接器，便于連接。 450系列為普通地點提供cULus認證。

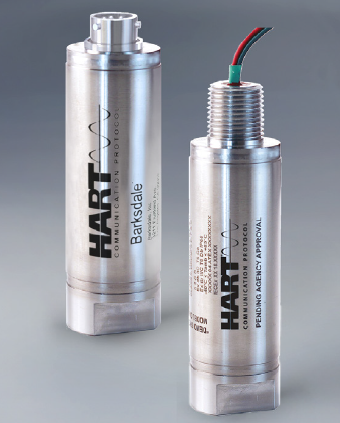

Barksdale 450系列高壓，高精度智能壓力變送器
BiT: Barksdale BiT-Series 450 Intelligent Transmitters
High pressure, high accuracy Transmitter
特征
- 輕巧，緊湊，全焊接堅固的不銹鋼結構
- 薄膜和擴散硅傳感器，具有高精度
- 可選的HART通信協議，具有診斷和現場校準功能，可減少維護時間和成本; 和10：1調節比用于重新測量，保持高精度并允許一個零件號用于多個壓力范圍
- 高精度（±0.1％和0.25％FSO，LHR）
- 普通的cULus認證
- IP66＆IP67和NEMA 4X保護
- CE，CRN，NACE兼容和卓越的EMC / EMI保護
- 符合RoHS / REACH標準
典型應用
- 液壓和氣動產品測試
- 發動機測試
- 液壓設備
- O＆G BOP壓力測試
- 酸性泵
- 數據采集系統
- 重型移動設備測試
- OEM工廠驗收測試
- 壓力數據記錄儀
- Hydraulic and Pneumatic Product Testing
- Engine Testing
- Hydraulic Equipment
- O&G BOP Pressure Testing
- Acid Pumps
- Data Acquisition System
- Heavy Mobile Equipment Testing
- OEM Factory Acceptance Testing
- Pressure Data Loggers
技術規格一般規格*
精度（LH和R）：
75°F，典型值 |
±0.1％校準FSO（選項[-A1]）
±0.25％校準FSO（標準）
±0.5％校準FSO（僅真空[-23]） |
| 溫度變化： |
零點和量程：在補償溫度范圍內每°F 0.0125％ |
長期
穩定性：關閉等級： |
校準曲線的±0.2％FSO /年 |
| 典型生命周期： |
1億次循環 |
| 證明壓力： |
適用
于7500 - 30000 psi型號的 7500 psi型號的2X范圍 1.5X系列 |
輸入：
H455：
455 *：
452 *： |
勵磁電壓：9至30 VDC
勵磁電壓：9至30 VDC
勵磁電壓：12至30 VDC
*（SELV，PELV），2類電源 |
供電電流：
H455和455：
452： |
20mA
20mA |
輸出：
H455：
455：
452： |
輸出：4-20 mA，帶HART協議
滿量程輸出：20 mA±1％
零輸出：4 mA±1％
輸出：4-20 mA
滿量程輸出：20 mA±1％
零輸出：4 mA±1％
輸出：1-5 VDC
滿量程輸出：5.0 VDC±1％
零輸出：1.0 VDC±1％ |
動態
響應時間：
H455：
455和452： |
<70毫秒
<50毫秒 |
| 傳感器： |
薄膜（15k至30k psi范圍，以及
10k PSI范圍的 -UL選項 ）
擴散硅（真空至10k psi范圍） |
| 附件： |
全焊接300系列不銹鋼。 符合IP66和IP67
和NEMA 4X標準。 316L不銹鋼（可選） |
接液部件：
傳感器：
接頭： |
17-4 PH不銹鋼（15k-30k psi）
316L不銹鋼（10k psi）
Inconel（可選：10k psi）
17-4 PH不銹鋼-UL選項
17-4 PH不銹鋼（所有范圍）
316L不銹鋼和718 Inconel（可選：高達
10k psi） |
媒體
概述：
腐蝕性和酸性:(
高達10,000 psi） |
氣體，蒸氣，液體和粘性流體[-Z17]
718 Inconel潤濕材料，NACE [-NC]; 和316L
不銹鋼，NACE [-SS] |
| 壓力連接： |
13種可用選項。
有關可用的連接和范圍， 請參閱產品配置 器。 |
| 電氣連接： |
3個用于電壓輸出系列的
導線 和2個 用于電流輸出系列的導線，18 AWG，80“
（2 m）長，帶有整體式應變消除和外殼接地
（標準）。 夾套電纜（可選）。 無鹵
電線和電纜。 |
溫度范圍：
運行（環境）：
補償：
介質：
存儲： |
-40至+
176 °F（-40至+ 80°C） 0 至+ 165°F（-18至+ 74°C）
-40至+ 176 °F（-40至+ 80°C）
-40至+ 185°F（-40至+ 85°C） |
| 振動： |
10g，10-500Hz，MIL-STD 202，方法204，Cond。 一個 |
| 休克： |
50克，11毫升，MIL-STD 202方法213，Cond。 G。 |
認證：
UL： |
cULus批準用于普通地點
（UL 61010-1） |
HART協議：
調節比：
模擬輸出
校準：
傳感器調整：
診斷： |
HART7.610
：1（滿量程輸出范圍）
可調零點和量程4-20mA。
滿量程范圍必須≥（校準
量程/ 10）
傳感器零點和滿量程調整
變送器故障由超量程
模擬信號 指示， 以警告用戶
有關
詳細信息， 請參閱HART安裝和操作 手冊272438 |
| 符合性： |
CE，CRN，
NACE（316L SS或718 Inconel接液材料） |
電磁
兼容性（EMC）
IEC / EN 55011：
IEC / EN 61000-4-2：
IEC / EN 61000-4-3：
IEC / EN 61000-4-4：
H455：
455和452：
IEC / EN 61000-4- 5：
H455：
455和452：
IEC / EN 61000-4-6： |
A類輻射和輻射發射
限值
靜電放電（ESD）測試 - 接觸
放電+/- 4 kV，空氣放電+/- 8 kV
輻射射頻，EM場抗擾度
80mhz-1ghz，3v / M
EFT（爆裂）測試，+ / -2 kV
EFT（突發）測試，+ / - 1 kV
浪涌測試，
線路與地 之間+/- 1kV
浪涌測試不適用;
設備輸入端使用的 2類電源
RF Immunity，150 kHz - 80 MHz，3V |
| 重量： |
16盎司（453克） |
| 保證： |
1年保修 |
操作手冊
BiT - 450和450X安裝和操作手冊
安裝手冊
BiT - 450安裝和維護說明
產品手冊
BiT - Barksdale智能變送器手冊
數據表
BiT系列450數據表
證書
BiT，450和450X - 歐盟符合性聲明，CE標志
BiT，450和450X - HART注冊證書
BiT，450和450X - HART注冊證書和EDD
BiT，450和450X - 加拿大的普通地點，UL檔案＃E302981
BiT，450和450X - 普通位置，UL文件＃E302981
Barksdale BIT 帶Hart協議智能變送器
點擊此處查看450系列產品頁面
點擊此處查看450X系列產品頁面
加利福尼亞州洛杉磯 - 工業控制制造商Barksdale很高興地宣布推出其首款采用HART通信協議的數字壓力變送器系列：BiT系列。我們的新型BiT是Barksdale智能變送器的縮寫，有兩個產品系列：450X系列，帶防爆額定外殼，專為石油和天然氣行業的危險區域應用而設計;和450系列，專為高壓測試和測量以及一般工業應用而設計。
BiT系列450和450X是我們新系列高壓變送器的一部分，采用先進的電子和傳感技術設計，以保持穩定性，減少停機時間，維護和校準成本。它們提供24標準壓力范圍，從真空到30,000 psi（2,000 Bar），多個電氣和過程連接，以及高精度到0.1％FSO（包括線性，滯后和重復性）。 BiT產品系列均提供三種基本型號：1）采用HART通信協議的4-20 mA輸出，2）4-20 mA輸出，3）1-5 VDC輸出，可選定制電壓輸出高達10 VDC。
具有HART協議的BiT系列450和450X提供了除正常過程變量之外的其他信息。它們提供診斷，設備狀態和其他校準功能，包括遠程量程可調性和零點調整。 HART通信協議以數字方式提供所有這些信息，而不會改變現有的4-20 mA接線。數字信號疊加在4-20 mA電流環路上，并由所有主要PLC制造商提供支持，并進行簡單的I / O模塊升級。
除了HART功能外，BiT 450和450X系列還通過薄膜傳感技術提高了精度和穩定性，提供了長期穩定性和高精度。薄膜技術的長期穩定性增加了校準間隔之間的時間，從而降低了維護成本并保持了校準間隔之間的準確性。
“Barksdale已成功設計和供應壓力變送器解決方案超過35年，”Barksdale的副總經理，石油和天然氣總經理Tarun Shivlani說。 “對于我們的新BiT，我們使用了我們廣泛的壓力變送器設計專業知識，并將其與HART協議標準相結合，生產出比同類競爭對手更小的高性能不銹鋼變送器。”
BiT系列450X是防爆型號，提供危險區域防爆保護，符合北美，歐洲和國際標準，具有cULus，ATEX，IECEx和Single Seal認證。防爆外殼采用全焊接不銹鋼制造，符合IP66和IP67標準，符合NEMA 4X標準。 450X系列機型的典型應用包括海上控制面板和其他油氣處理和生產設備。
BiT 450系列適用于OEM重型移動設備測試的非機密區域。該系列包括流行的工業和MS型連接器，便于連接，并獲得cULus批準用于普通地點。
