      三相分離器技術

      一、說明

      三相分離器應用重力分離的原理將 油、氣、 水三相分離。在三相分離器的內腔上部是氣室,氣的出口在上部;堰板又將容器下的下部分成油室和水室,進入分離器的流體首先到達水室的上部,在重力的作用下,下部是水,水上面是油,油上面的空間是天然氣。

      天然氣的計量通過孔板流量計進行,可以使用在巴頓記錄以上的記錄進行手動計算氣產量,也可以連接數據采集系統進行自動計算。油水的計量使用渦輪流量計,渦輪流量計的上面裝有流量顯示器可以直接讀出數據,還可以與數據傳輸系統相連,將數據傳輸給數據采集系統。

      分離器的壓力通過氣管線上的回壓控制閥進行調節,油水液位通過液位控制系統調節。

      分離器使用了爆破片和安全閥兩種安全裝置,如出現異常情況首先開啟安全閥泄壓,在安全閥失效的情況下打開爆破片泄壓。

      臥式三相分離器裝有氣體壓力,汽油界面和油水界面自動控制器,安裝在油田專用撬上,防硫。裝置配有完整的管匯系統,易于操作,包括旁通管線及油,氣,水互連管匯,所有管匯的進出口使用由壬連接。防創外框架可拆卸。

      二、 技術參數

      容器尺寸 50mm × 1000mm × 3600mm

      環境 防酸、防硫

      設計壓力 9.8Mpa

      工作壓力 8.8Mpa

      工作溫度 -20 ℃— 100 ℃

      容器外殼材料 Q245R ,

      外觀指標 噴砂拋光,無機鋅底漆,環氧樹脂中間涂層,丙烯酸聚亞安酯外涂層。

      顏色指標 進口藍色、罐體白色、天然氣出口黃色、油出口咖啡色、水出口淺藍色、底座藍色、框架橙色、排污口黑紅色

      容器重量 7650Kg

      內容積 3.7 立方

      處理量 氣相在壓力下為 120 萬標準立方米每天

      液體在 2 分鐘延遲時間下為 800 立方米每天

      計量 氣 丹尼爾孔板流量計(孔板兩套、專用扳手 1 套)帶進口巴頓記錄儀 1 套, 24 小時至 7 天電子時鐘, 0 — 400 ,” 0 — 250F , 1500psi 靜壓。

      油 1 :渦輪流量計帶防爆電子計數器( 0 — 10 立、方 ∕小時 )

      2 : 渦輪流量計帶防爆電子計數器( 0 — 20 立方 ∕小時 )

      3 :渦輪流量計帶防爆電子計數器( 0 — 40 立方 ∕小時 )

      水 1 :渦輪流量計帶防爆電子計數器( 0 — 10 立、方 ∕小時 )

      2 :渦輪流量計帶防爆電子計數器( 0 — 20 立、方 ∕小時 )

      儀表 FISHER 2500 型 液位控制器 2 臺。

      -20 — 100 ℃ 溫度計 1 臺

      -20 — 100 ℃防爆溫度變送器 1 臺

      0 — 10Mpa 壓力表 3 臺

      0 — 100Kpa 防爆差壓變送器 ( 精度 0.1Kpa ) 1 臺

      0 —— 10Mpa 防爆壓力變送器(精度 0.1Mpa ) 1 臺

      0 — 70Mpa 防爆壓力變送器(精度 0.1Mpa ) 2 臺

      0-500PPm 防爆硫化氫檢測儀變送器 4 臺

      防爆可燃氣體檢測儀變送器 3 臺

      22 路數據采集箱(油壓、套壓、井口溫度、加熱前壓力、加熱前溫度、加熱后溫度、分離器壓力、分離器溫度、靜壓、差壓、氣流溫、分離器油、水液位、硫化氫檢測 4 路、可燃氣體檢測 3 路、備用 2 路)一套

      計算機一臺(附帶采集系統,打印機 UPS 不間斷電源)

      10Mpa 液位計 2 套

      控制閥 氣 FISHER 657ET 4 ″回壓控制閥 1 臺帶 4150/60 型控制器

      油 FISHER 667 型 3 ″液位控制閥 1 臺帶 2500 型 控制器

      水 FISHER 667 型 2 ″液位控制閥 1 臺帶 2500 型 控制器

      安全系統 3 ″安全閥(定壓 8.5Mpa )

      2 ″爆破片(定壓 9.3Mpa )

      進口連接 3 ″ 602 由壬

      出口連接 油出口 3 ″ 602 由壬

      水出口 2 ″ 1502 由壬

      氣出口 3 ″ 602 由壬

      安全放空口 3 ″ 602 由壬 ( 可以設計并連到天然氣出口 )

      浮子 原油液位顯示浮子和控制液位浮子按 0.6 原油密度配置。

      照明 分離器頂部配置防爆照明日光燈 6 個

      球閥 設備上所采用的球閥為進口防酸、防硫球閥

      繩套 配套的吊裝繩套一套

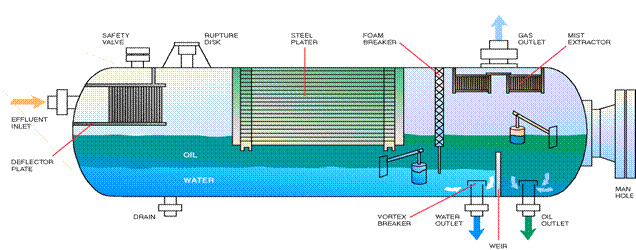

      三、分離器內部結構要求(分離器部結構部件全不銹鋼制作)





      英文名稱

      中文名稱

      功 能

      EFFLUENT INLET

      分離器入口

      流體進入分離器的通道

      DEFLECTOR PLATE

      偏轉板

      流體折射至側面,第一次分離

      SAFETY VALVE

      彈簧安全閥

      安全設備

      RUPTURE DISC

      破裂盤安全閥

      安全設備

      STEEL PLATER

      聚結板

      第二次分離

      FOAM BREAKER

      消泡器

      除去原油中的氣泡

      MIST EXTRACTOR

      捕霧器

      除去天然氣中的霧滴

      MAN HOLE

      人孔

      內部維修時人員進入分離器通道

      VORTEX BREAKER

      防渦器

      防止原油流出分離器時產生渦旋

      WEIR

      堰板

      將油室和水室分開,提供油水分離必須的停留時間

      GAS OUTLET

      天然氣出口



      WATER OUTLET

      水出口



      OIL OUTLET

      油出口



      DRAIN

      排污口

      雜質或污物由此排出容器
