Tuthill L&C驅動潤滑齒輪泵 內嚙合齒輪泵 潤滑油泵
Tuthill L Series Lubrication Pumps: L Pumps Model: 000LE, 00LE, OLE, 1LE, 2LE, 5LE

Tuthill泰悉爾的L&C系列產品作為潤滑和循環行業的領導者，已有超過75年的歷史。僅有兩個運動部件的設計使我們的產品比其他任何替代產品具有更好的可靠性。這種內嚙合齒輪泵具有泰悉爾獨一無二的反轉特性，配合我們及其多樣的可選安裝方式、不同的驅動方式及多樣的密封方式，Tuthill L&C系列幾乎可以滿足您所有的要求。該系列泵適用于OEM潤滑，低壓液壓系統，燃料油輸送，化工介質的傳送及其他工業運用中。Tuthill L Series Lubrication Pumps: L Pumps Model: 000LE, 00LE, OLE, 1LE, 2LE, 5LE。

Tuthill泰悉爾潤滑油泵和循環泵產品技術資料下載
free pdf catalog

Tuthill L&C 系列泵靈活性與可靠性的完美結合L&C 系列泵經過完美的加工和裝配，整臺泵只有2 個運動部件。這些特性保證了我們的產品可以比任何其他替代產品具有更好的可靠性。同時塔海爾的產品具有獨一無二的反轉特性，配合我們極其多樣的可選的安裝方式，不同的驅動方式及多樣的密封方式，L&C 系列泵幾乎可以滿足你所有的需要。

Model: 000LE, 00LE, OLE, 1LE, 2LE, 5LE

Pressures to 500 PSI (34.4 bar)
Temperatures to 475°F (246°C)
Viscosities from 32 SSU to 5000 SSU (1 to 1078 cst)
For speeds above 1800 RPM and/or viscosities above 5000 SSU consult factory.
*Pressures to 300 psi (20.7 bar)

Tuthill泰悉爾潤滑油泵和循環泵可以輸送多種黏度的介質并且在任何可承受的壓力下保持穩定的流量。內齒輪嚙合設計使整個泵只存在兩個運動部件，這樣比起其它泵它能輸送黏度更高的介質。簡單，緊湊的設計使泰悉爾泵工作更高效同時具有更長的使用壽命。 正反轉功能 特殊的反轉功能使潤滑油泵和循環泵在沒有使用閥的情況下改變介質流向。

使用Tuthill 公司L 系列產品作為潤滑泵的壓縮機。

潤滑泵市場應用：空調壓縮機，空氣壓縮機，氣體壓縮機，齒輪箱，傳送機，馬達等產品的潤滑；Lubrication, Fluid Transfer, Filtration, Fuel Oil, Oil Burner Feed, Compressor, Refrigerators, Gear Boxes, Transmissions, Engines

Tuthill 公司的L&C 系列產品可以完美的應用在許多OEM 客戶

全球許多的原始設備制造商(OME 客戶)都將Tuthill 的L&C 系列產品作為潤滑油泵使用。這正是我們產品優異的性能和可靠性的體現。我們的流程開始于傾聽客戶和市場的需求。這使得我們可以對客戶的需求迅速的給出完美的工程解決方案，使客戶的價值得以最大化，并最終成就了我們在全球OME 市場的領導地位。

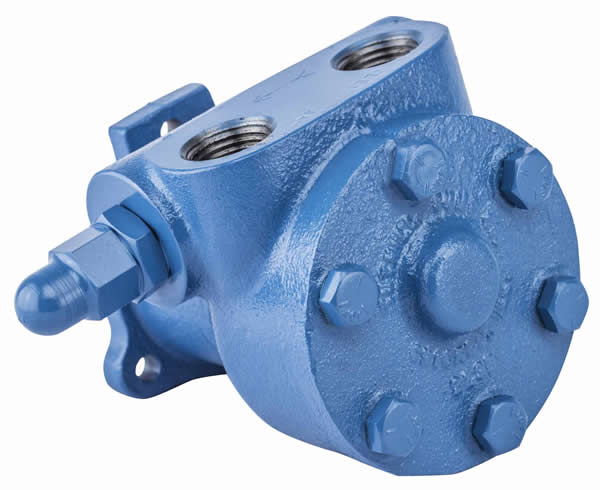

Tuthill LE 泵
內嚙合齒輪泵設計
多種驅動方式
可選的Tuthill 獨特的可反轉功能(泵發轉，液體流向不變）
流量到3m3/h
壓差達34.5Bar
標準配置機械密封
鑄鐵泵殼

Tuthill集裝式泵
內嚙合齒輪泵設計
結構緊湊，可以直接由客戶設備的軸驅動
多種進出口方式合驅動方式可供選擇
流量到1.4m3/h
壓差達10.3Bar

L 系列產品技術參數鑄鐵結構

最高溫度2600C
黏度范圍1~1078cst
當轉速超過1800rpm 或黏度超過1078cst，請與Tuthill 公司聯系

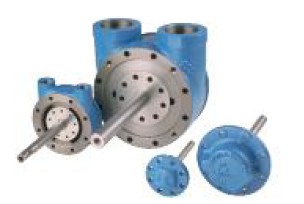

C 系列泵內嚙合齒輪泵
設計多種法蘭連接，密封和驅動方式
可選的Tuthill 獨特的可反轉功能(泵發轉，液體流向不變）
流量到19m3/h
壓差達20.7Bar
殼體采用O 型圈密封
鑄鐵泵殼

衍生產品
內嚙合齒輪泵設計
泵體與OEM 客戶的設備直接聯接
可選的Tuthill 獨特的可反轉功能(泵發轉，液體流向不變）
流量到19m3/h
壓差達10.3Bar

C 系列產品技術參數鑄鐵結構

最高溫度2600C
黏度范圍1~5394cst
當轉速超過1800rpm 或黏度超過5394cst，請與Tuthill 公司聯系
L and C Series Product Brochure
C Series CS & CSA Parts List
C Series Performance Curves US
C Series Performance Curves Metric
C Series Engineering Data Pack v1.7
C Series Service Manual
C2 Series Service Manual
C2B Series Service Manual
C Series C1B & C2B Parts List
C Series C1E & C2E Parts List
C Series C1F & C2F Parts List
C Series C1FA & C2FA Parts List
C Series C1G & C2G Parts List
C Series CK1B & CK2B Parts List

L&C 系列泵簡單及緊湊的結構為您提供高效個長壽命的產品

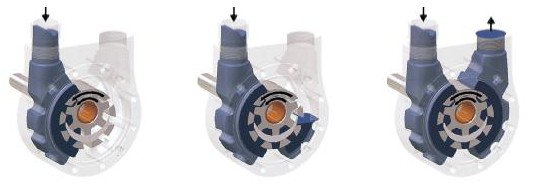

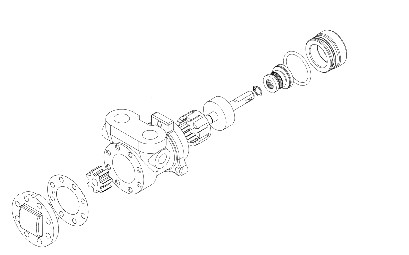

泵的工作原理
Tuthill 的L&C 系列泵是一種內嚙合齒輪泵，它只有2 個運動部件。泵的主要部件為一對內嚙合的齒輪泵殼體，泵端蓋以及一個月牙型的內部密封件。

泵啟動時，入口端嚙合的齒輪逐漸分離，在此處產生一定的真空，將液體從入口管線吸入泵腔
旋轉的齒輪將液體從泵入口經過月牙型密封體，輸送到泵出口。出口端，齒輪逐漸嚙合，齒間隙減小，產生的壓力將液體泵送出泵體。

Tuthill 發明的反轉功能（泵反轉，液體流向不變）廣泛使用在電機轉向事先不明確或在工作中泵可能需要改變轉向的場合。例如在減速箱，機床，動力傳遞系統中，系統集成商可以事先指定油系統的進出口，不需要擔心泵的實際旋轉方向。如上圖，當泵的旋轉方向從順時針變為逆時針，從動齒輪合月牙型密封也同時旋轉180 度。這樣，泵內液體的流動方向也跟著改變。對于用戶來說，外在的表現即為泵的旋轉方向改變而泵的進出口不變，一但泵的轉向再次改變，從動齒輪合月牙型密封也將再次旋轉180 度。

4000 系列流程泵是基于L&C 系列泵發展的流程泵。具有L&C 系列泵相同的工作原理和結構、性能優點。它主要輸送非潤滑油、燃料油類的粘性，無腐蝕介質。例如油漆、油墨、涂料、樹脂、人造大理石漿液等……針對各種磨損性比較大的介質，4000 系列產品還可以提供耐磨損的結構配置。

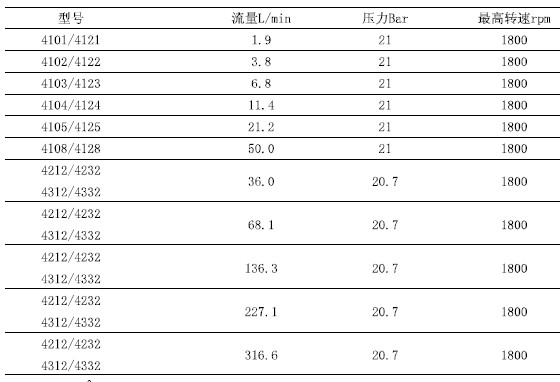

4000 系列產品技術參數鑄鐵結構

最高溫度2700C
黏度范圍4100：1~10000cst；4200、4300：1~25000cst
當轉速超過1800rpm 或黏度超過25000cst，請與信德邁 公司聯系

L系列潤滑油泵 - 結構緊湊的機械密封潤滑油泵，流量51.9 lpm，壓力34.5 bar

應用：潤滑油，燃油輸送，燃油灌注，過濾

TR系列潤滑油泵 - 結構緊湊的機械密封潤滑油泵，流量51.9 lpm，壓力34.5 bar

應用：潤滑油

1000系列潤滑油泵 - 靈活的接口設計，可選擇采用機械密封或脣形密封。流量可達484 lpm

應用：潤滑油，燃油輸送，過濾

Cartridge潤滑油泵 - 凸起的法蘭型泵架專為OEM回轉部件設計。

應用：潤滑油

C系列循環泵 -流量可達318 lpm。可以選擇采用唇封，機械或填料密封。

應用：潤滑油，燃油輸送，液壓，高溫介質

CC系列循環泵 - 采用機械密封的泵結構緊湊并直接連接在標準的NEMA 或 IEC電機上。

應用：潤滑油，燃油輸送，過濾

軸頭泵 - 只有泵頭內部結構，專為OEM回轉部件設計。

應用：潤滑油

LE Standard
LE Metric
30LE Pump Mounting Dimensions
00, 0, 1, & 2LE Pump Mounting Dimensions
5LE Pump Mounting Dimensions
LSA Pump Mounting Dimensions
L Pump Model Number System
LE Pump Temperature Limits
Materials of Construction
4100/LE Cross Reference List
4100/LE Cross Reference List (Continued)
4120/LE Cross Reference List
4101 Pump Mounting Dimensions
4102-4105 Pump Mounting Dimensions
4108 Pump Mounting Dimensions
4100 Pump Model Number System
4100 Pump Temperature Limits
4100 Pump Materials of Construction
L/4100/Cartridge Pump NPSH Data
Viscosity Correction Factor
Dimensions for 30LE-2LE & 4101-4105
Close Coupled to a 48 Frame 1 Phase Motor
Dimensions for 30LE-2LE & 4101-4105
Close Coupled to a 56 Frame 1 Phase Motor
Dimensions for 30LE-2LE & 4101-4105
Close Coupled to a 48 Frame 3 Phase Motor
Dimensions for 30LE-2LE & 4101-4105
Close Coupled to a 56 Frame 3 Phase Motor
Dimensions for 5LE & 4108
Close Coupled to a 56 Frame 1 Phase Motor
Dimensions for 5LE & 4108
Close Coupled to a 56 Frame 3 Phase Motor
Dimensions for 30LE-2LE & 4101-4105 Adapter
Mounted to a 56 Frame Single & 3 Phase Motor
Dimensions for 30LE-2LE & 4101-4105 Adapter
Mounted to a 143/145TC Frame Single & 3 Phase Motor
Dimensions for 5LE & 4108 Adapter
Mounted to a 56 Frame 1 & 3 Phase Motor
Dimensions for 5LE, 4108 & 4128 Adapter
Mounted to a 143/145TC Frame 1 & 3 Phase Motor
Dimensions for LE Series Mounting Foot (0L81-C)
1R1F-A Pump Mounting Dimensions
00LFD, 0LFD,1LFD, 00RFD, 0RFD, & 1RFD Pump
Mounting Dimensions
2LFD & 2RFD Pump Mounting Dimensions
Cartridge Pump Model Number System
Cartridge Pump Materials of Construction
Model Number Locations

美國Tuthill潤滑油泵


潤滑油泵
Fill-Rite潤滑油泵系列齊全幾乎適用于所有潤滑油輸送的場所。側裝式潤滑泵使您的安裝更隨心所欲。
1. LP KIT 潤滑油泵
拆開包裝就可使用，使用于低壓，中壓，高流速，善于對油桶，油箱和攜帶性容器的抽油工作，也可以用于排放廢油等。
① 特性LP50P18Q115
。流量（升分鐘）：17
。功率：245瓦
。電流：5.2安培
。電壓：115V交流
。最大出口壓力：3.4公斤
。附件：電源線，抽吸管裝置，手動噴槍，3/4″軟管，油箱間快速轉換用過渡接頭
② 特性：LP50P36Q115
。流量（升/分鐘）：34
。功率：735瓦
。電流：12安培
。電壓：115V交流
。最大出口壓力：3.4公斤
。附件：電源線，抽吸管裝置，手動噴槍，3/4″軟管，油箱間快速轉換用過渡接頭
③ 特性：LP50P18Q12
。流量（升/分鐘）：17
。功率：368瓦
。電流：39安培
。電壓：12V直流
。最大出口壓力：3.4公斤
。附件：抽吸管裝置，手動噴槍，3/4″軟管，油箱間快速轉換用過渡接頭
2． LP BULK 中高壓潤滑油泵
只能抽油用，適用于中壓，中高速流，可用于大型油箱或油桶的進油工作，當到一定
時間時能產生更高速的流量。
① 特性:LP200P18Q
。流量（升/分鐘）：17
。功率：735瓦
。電流：12/6.2安培
。電壓：115/230V交流
。最大出口壓力：13.8公斤
。附件：油箱間快速轉換用過渡接頭
② 特性：LP200P36Q
。流量（升/分鐘）：34
。功率：1470瓦
。電流：12/9.1安培
。電壓：115/230V交流
。最大出口壓力：13.8公斤
。附件：油箱間快速轉換用過渡接頭
3． LP ON-DEMAND 高壓潤滑油泵
自動壓力開關，適用于高壓，低流量，即使在潤滑商店，也不存在輸送危險，在泵與噴
槍距離較長時，使用十分理想。
① 特性：LP450P10Q
。流量（升/分鐘）：9.5
。功率：735瓦
。電流：12/6.2安培
。電壓：115/230V交流
。最大出口壓力：31公斤
。附件：油箱間快速轉換用過渡接頭

② 特性：LP650P10Q
。流量（升/分鐘）：9.5
。功率：1103瓦
。電流：16/7.8安培
。電壓：115/230V交流
。最大出口壓力：44.8公斤
。附件：油箱間快速轉換用過渡接頭

TUTHILL L&C潤滑泵市場應用：主要應用：空調壓縮機、空氣壓縮機、氣體壓縮機、齒輪箱、傳送機、馬達等 空調壓縮機，空氣壓縮機，氣體壓縮機，齒輪箱，傳送機，馬達等產品的潤滑；Lubrication, Fluid Transfer, Filtration, Fuel Oil, Oil Burner Feed, Compressor, Refrigerators, Gear Boxes, Transmissions, Engines。
