Tuthill HD旋轉活塞泵

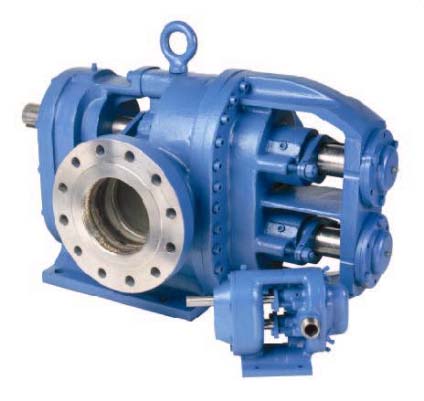

Tuthill Heavy Duty (HD) Process Pumps
Tuthill泰悉爾HD旋轉活塞泵采用重載結構，可以干運轉并能保證長時間的使用周期。其具有自吸功能，可以工作在高真空或低NPSH的入口條件下。配有外部齒輪箱，即可以保證泵送介質不會對齒輪造成污染，又消除了對所有泵送介質的破壞，保證齒輪的清潔的同時，又提高了使用壽命。因此HD系列產品在最苛刻的工況條件下，依然可以保持高效運轉。其低轉速可保證長的使用壽命和高的介質粘度，反轉特性和多種材質選擇更適合各種客戶的使用要求。在食品化工和化工流程領域有出色的表現，尤其是316不銹鋼材質符合食品行業USDA標準。
Tuthill HD 工業負荷流程泵特為以下用途而設計-泥漿，高黏度介質，懸浮顆粒，濃縮的酸性介質，化學物質，高溫流體，淤泥，樹脂，污水，糖渣，涂料及聚合物，塑料，藥物，食品，對剪切力敏感的流體。
有多種型號的產品可供選擇，最大壓差可達450PSI，最大黏度可達4400000cst. Tuthill HD系列旋轉活塞泵Heavy Duty Process Pumps Circumferential piston pumps for the most demanding applications. Capable of running dry indefinitely this pump is a severe-duty problem solver.
 高黏度 Tuthill HD 泵可以用于輸送黏度高達 4400000cst 的物料，包括硅樹脂，膠水，面團，泥漿，懸浮固體和半固體等。
高壓力 一些型號可以作到 450psi （ 31Bar ）的壓差。
無任何損害的干轉 由于葉輪的低運動速度以及旋轉和靜止部件間的非接觸狀態， HD 系列泵可以實現無損害的干轉。當其他形式的正排量泵出現故障時， HD 泵仍能正常運轉。
高溫 可以泵送溫度高達 525 ° F （ 274 ° C ）的介質。
高真空 Tuthill HD 泵有自吸功能，可以工作在高真空 / 低 NPSH 的入口條件下。
外部齒輪箱 被泵送的介質通過流體腔時不接觸外部的同步齒輪和齒輪潤滑腔。避免了污染。
軸封 標準提供的軸封是 Teflon 浸漬石墨的填料密封。也可提供特殊的填料，集裝式密封或是機械密封。
外部的同步齒輪 同步齒輪與液體腔分離，消除了對所泵送液體的破壞，同時也保證了齒輪的清潔。
低轉速 保證了長的使用周期和低的剪切力 低的工作轉速使得泵內的相對速度降低，可以延長泵的使用周期、減少對物料的剪切，同時也可以使泵能夠泵送高黏度的介質。
可反轉 只需簡單的改變泵的轉向就可以改變泵送介質的流向。
泵的材質 HD 泵可以提供的標準材質有 316 不銹鋼和球墨鑄鐵。當有特殊要求時也可提供特殊合金。
最高黏度達 20,000,000 ssu (4,400,000 cst).
最大流量 144 m3/h
最大壓差 達27.5 Bar
可容納固體顆粒（最大60mm).
Tuthill HD 標準負荷流程泵特為食品行業設計。在食品加工和化工流程領域有出色的表現。
當需要清洗和檢查時，它的面板和葉輪可以被快速拆卸而不必拆除管線。由于滑動軸承位于面板內，因此只有2個密封腔，可以選用Teflon填充石墨填料，純Teflon填料或機械密封。采用全316不銹鋼材質的泵可用于食品行業，符合USDA標準。

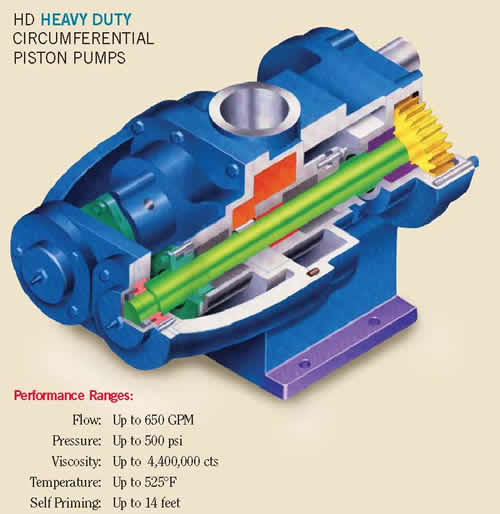

HD HEAVY DUTY CIRCUMFERENTIAL PISTON PUMPS MODELS 30A, 2A, 3A, 70A, 120A & 330 MODEL 600
MODEL |
IN. |
MM |
IN. |
MM |
GAL. |
LTR. |
PSI |
BAR |
ELEMENT |
30A |
|
|
|
38 |
5.5 |
21 |
150 |
10.3 |
450 |
70A |
3 |
76 |
2 |
51 |
15 |
57 |
450 |
31 |
450 |
120A |
4 |
102 |
3 |
76 |
30 |
114 |
450 |
31 |
450 |
330 |
5 |
127 |
4 |
102 |
70 |
265 |
500 |
31 |
450 |
HD ID70A Performance Curves Metric 0.98 MB
HD ID70A Performance Curves US 0.80 MB
HD ID120A Performance Curves Metric 0.89 MB
HD ID120A Performance Curves US 0.74 MB
HD ID330 Performance Curves Metric 0.84 MB
HD ID600 Performance Curves Metric 0.90 MB
HD Engineering Data Pack 1.95 MB
HD Industrial Duty Installation Service Manual 4.60 MB
HD120A to HD3A Dimensional Differences 0.96 MB
HD Product Brochure 12/07 1.09 MB
HD70A to HD2A Dimensional Differences 0.95 MB
HD ID330 Performance Curves US 0.39 MB
HD ID600 Performance Curves US 0.42 MB
旋轉活塞泵(高粘度介質輸送泵HD系列)
產品簡介: 工業流程泵-旋轉活塞，泥漿，硫酸，高溫液體，樹脂泵
應用于泥漿，高黏度產品，懸浮顆粒，濃縮的酸液，化學品，高溫液體，淤泥，樹脂，廢水，泡沫，糖渣，涂料，聚合物，塑料，藥品，食物以及對剪切力敏感的液體。該系列產品為旋轉活塞泵，用于齒輪泵難以勝任的場合。它采用重載結構，可以干轉并能保證長時間的使用周期。泵材料可以采用球墨鑄鐵，316不銹鋼以及各種合金。
HD泵
＊可以干轉
＊流量達148立方米／小時
＊壓差達27.8Bar
＊粘度達4400000cst。
型號：HD 系列旋轉活塞泵
品牌：美國泰悉爾TUTHILL
材質：不銹鋼
驅動方式：電動
性能：變頻
泵軸位置：臥式
葉輪數目：單級
用途：排污泵
流量：147（m3/h）
揚程：276（m）
轉速：2900（rpm）
正位移,旋轉活塞式,工業流程泵.
流量達147m3/h (2460 lpm).
壓差達27.6 bar.
最高黏度達4,400,000 cst.
優秀的干轉能力.
對物料的剪切力極低.
可以輸送固體顆粒(30mm).
可以采用球墨鑄鐵,SS316不銹鋼,Alloy20或哈氏合金等材料.
適合在多種工況下運行,大的粘度變化范圍,氣液兩相等….
Tuthill HD旋轉活塞泵主要應用：泥漿、高粘度產品、懸浮顆粒、濃縮的酸液、化學品、高溫液體、淤泥、樹脂、廢水、泡、糖渣、涂料、聚合物、塑料、藥品、食物以及對剪切力敏感的液體
