Tuthill 磁力驅動齒輪泵Magnetically Coupled Pumps

從1977年至今，泰悉爾已經擁有了一個完整的，被行業廣泛接受的，具有高通用性和可靠性的磁力驅動齒輪泵系列。它可以免除您的泄漏之憂，可以根據客戶的需求選擇316不銹鋼，哈氏合金，鈦合金以及工程塑料等材料，可以適用于絕大多數的化學介質。它也可以采用電機直接驅動而不需要減速機，泵的流量控制可以采用交流，直流，無刷直流或氣動馬達的控制器來實現。由于它的精確性和可重復性，特別適合作為計量泵使用，可適用于高壓差，高系統壓力以及寬廣的介質粘度范圍。磁力驅動齒輪泵具有高效、節能、維護簡便、安裝成本低、使用壽命長等特點。

Tuthill Magnetically Coupled Pumps磁力驅動齒輪泵

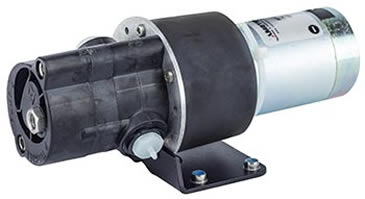

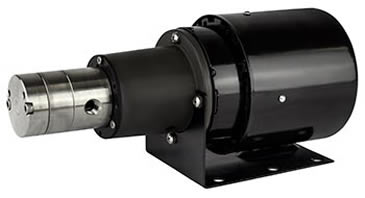

D Series Pumps D系列微型磁力驅動泵 - 316不銹鋼外加鎳合金或鈦合金外殼；流量可達458 L/hr，壓力差為17.2 bar，系統壓力34.5 bar，溫度可達176°C，黏度可達2000 cps以上 應用：實驗室，水凈化系統，加熱系統，潤滑油，燃油輸送，循環輸送系統，化學試劑計量，取樣，溫度控制，醫藥，輸送添加劑，超純水，激光技術，過濾，調色顏料混合以及各種常規用途	P Series Pumps P系列微型磁力驅動泵 - 工程塑料外殼；流量可達238 L/hr，壓力差為9 bar，系統壓力20 bar，溫度可達65°C，黏度可達1000 cps以上 應用：實驗室，水凈化系統，潤滑油，燃油輸送，循環輸送系統，化學試劑計量，取樣，溫度控制，醫藥，輸送添加劑，自動控制，過濾以及各種常規用途

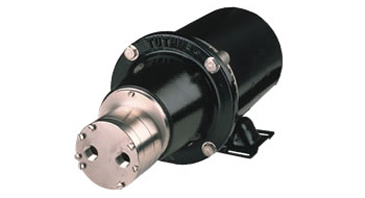

T Series PumpsT系列微型磁力驅動泵 - 316不銹鋼外加鎳合金或鈦合金外殼；流量可達2460 L/hr，壓力差為17.2 bar，系統壓力34.5 bar，溫度可達176°C，黏度可達2000 cps以上 應用：實驗室，水凈化系統，潤滑油，燃油輸送，循環輸送系統，化學試劑計量，取樣，溫度控制，醫藥，輸送添加劑，激光技術，過濾以及各種常規用途 316 Stainless Steel or Hastelloy Flow rates to 650gph(2460L/hr) Differential Pressures to 250psi(17.2bar) System Pressures to 500psi(34.5bar) Temperatures to 350°F(176°C) Viscosities to 2000cps+.
W Series Pumps W系列微型磁力驅動泵 - 水處理及化學廢水計量泵；流量1 ml/min到38 LPM，壓力差為17.2 bar，精確度高于1% 應用：水處理及化學廢水計量：次氯酸鈉，氯化鐵，Hydrofluorosilicic Acid，甲醇，混合液 體，亞硫酸氫鈉，氫氧化鈉，硫磺酸，反轉特性 - 計量，定量和分配 應用：工業流程，實驗室，水處理，廢水處理，化學試劑計量，取樣，介質輸送 Tuthill's W-Series magnetically coupled external gear chemical metering pumps are designed specifically for the harsh environment associated with water

微型齒輪（計量）泵-無需填料密封或機械密封，也沒有類似隔膜或軟管計量泵等的易破損的部件。適用于對密封泄露有極高要求場合的產品。在用于輸送有毒有害介質的工藝流程中均有廣泛的應用。磁力驅動內嚙合齒輪泵.零泄漏 (無動密封)。避免泵送介質接觸空氣或蒸汽。

產品信息

微型齒輪（計量）泵被設計用于微小流量液體的輸送和計量。流量范圍從0.02ml/rev~12ml/rev，最高轉速可達5000rpm，最大壓差可達17Bar。可以選配交流電機，直流電機，無刷直流電機，變速電機以及氣動馬達。塔海爾的此類產品被廣泛使用在循環冷卻、配送、循環給料、潤滑、取樣、凈化等工藝上。

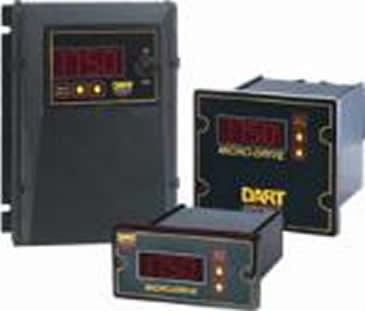

當選配塔海爾專用流量控制器時，計量精度可達0.25%。微型齒輪泵作為計量泵使用時，它相對于傳統的隔膜式計量泵有以下優點：

穩定的輸出，無流量脈動，不需要加裝穩壓裝置；
可以達到更高的計量精度；
無“氣阻”現象發生；
省卻了復雜的傳動部件，具有更小的體積
運動部件少，備件及維修需求小。
高效節能、維護簡便、安裝成本低、使用壽命長。
產品特點 磁力驅動內嚙合齒輪計量泵.
零泄漏 (無動密封)
避免泵送介質接觸空氣或蒸汽
專利設計的磁力冷卻通道
針對磨損或高壓應用，可以選用止推軸承
材質可選316不銹鋼、哈氏哈金，鈦合金，工程塑料
技術參數 流量范圍: 0.5 – 2460L/h (0.11 - 68 ml/轉).
轉速可達 5000 rpm.
最高壓差 17.2 bar
最大黏度 50,000 +cps
最高溫度 176°C

應用范圍 ：
醫藥設備
激光設備冷卻
超純水
實驗室設備
采樣設備
化工輸送
半導體
工業噴碼機
食品及相關產品
化學品和類似產品
工業溫度控制
潤滑系統
鑄造設備
造紙和相關產品

Concord磁力驅動齒輪泵主要應用：化工，醫療實驗室，水處理，食品等。
