Parflex簡介
作為派克流體連接件集團的一員，Parflex負責設計和生產應用于嚴苛工況的軟管和管材。
產品包括熱塑材料和氟聚合物的軟管、管材、多聯管、成型管束和附件。Parflex是一家致力于提供適用于惡劣工況應
用的軟管和管材解決方案的前沿廠商。
Parflex總部位于Ravenna, OH，另有如下的生產工廠：
- Manitowoc, WI
- Fort Worth, TX
- Mansfield, TX
- Stafford, TX
- Randleman, NC
- Monterrey, Mexico
- Huttenfeld, Lampertheim, Germany
- sister division, polyflex
我們的資源
我們先進的聚合物實驗中心，可以為您苛刻的流體
連接需求提供解決方案。耐磨性、化學兼容性、純
度和滲透率是我們工程師日常工作中面臨的一部分挑戰。
聚合物實驗中心給予您一站式解決方案的能力、
資源及所需的便利性。
CAT 4660
Parflex Thermoplastic & Fluoropolymer Products
Hose, Tubing, & Fittings 2020
CAT 4660 Parflex熱塑材料和氟聚合物管、軟管及接頭樣本 2020
Parflex軟管有何不同
首先，是我們的聲譽。
我們的聲譽源自針對惡劣
工況的產品解決方案，以
及猶如拓展了客戶工程部
般的支持，而不只是一個
供應商.
另外，Parflex軟管的不同之處：
更緊湊而不減少流量
更柔軟而不影響強度
更輕而不降低性能
應對非常寬泛的溫度和工作壓力
軟管及接頭亮點
- Parflex熱塑軟管重量輕，重量比同類競爭產品輕至70% 。熱塑軟管結構還提供了緊湊的外徑（小30%-70%），以及軟管承
壓下小的伸縮率（低至+/-1%）。
- 快速裝配接頭可縮短安裝時間，高達3000 psi的軟管可以配套56系列的接頭，比如53DM和518D軟管。
- TOUGHJACKET (TJ)軟管的耐磨性是同類標準橡膠軟管的650倍。經過143小時的測試后，TJ軟管的外層仍然完好無損。相反，競品
- 軟管由于鋼絲增強層斷裂而未通過測試。
- 我們的低溫管可在低至-70°F/-57°C （基于軟管系列）的溫度下工作，而不會發生脆化或增加芯管的應力。
成型和多聯管的優勢 - 為什么它們如此關鍵
整潔的布管，減少維護時間
重量輕于傳統的橡膠或鋼管管路
通過快速簡便的安裝降低了人工成本
柔軟且堅固，消除了鋼管管路中錯位的問題
通過避免螺紋接頭和鋼-軟管組件的使用，以最大程度地減少滲漏點
與傳統的橡膠軟管相比，減少了磨損問題，并延長了軟管壽命
通過減少管夾或單一軟管總成，以降低庫存元件
熱塑軟管的優點
派克Parflex可提供多種高質量熱塑和氟聚合物材質的軟管、管材，接頭和附件，適用于嚴苛的應用工
況。我們專注于設計，以提供符合客戶特殊需求的產品，致力于提高客戶盈利能力和生產效率。
更長的長度 ：某些產品的連續長度可達3，500米（11，484英尺）。
多聯管 ：Parflex多聯管有助于防止高壓工況下軟管之間的磨損，多聯管可以粘結2至10根不同規格的軟管，最大寬度至6英寸（152毫米）。
更小的內徑：
Parflex的生產工藝不需要支撐芯管的芯棒，因此可以生產內徑更小
的軟管，例如1.3毫米（0.051英寸）。
緊湊的外徑：緊湊的設計允許更小的彎曲半徑，從而實現軟管在狹窄空間的應用，
以及快速地安裝（高至50%）。
耐磨性：在我們新的聚合物實驗中心，Parflex的工程師通過調配樹脂比例，
設計并制造出低滲透性和可承受數小時耐磨實驗而未失效的軟管。
輕量化：得益于纖維增強層的結構，Parflex軟管的重量更輕。其實，Parflex
軟管的重量比同等橡膠軟管總成輕70%以上。
氟聚合物軟管的優點
派克Parflex生產的PTFE軟管符合高溫、化學腐蝕應用的市場需求，或者是流動性對運行至關重要的應用。潤滑性的提高，易于介質的流動和清潔。
化學兼容性
氟聚合物產品的化學兼容性遠勝于傳統熱塑或橡膠軟管產品。
高/低溫
PTFE 產品的工作溫度范圍從 -100°F (73°C)至500°F (260°C)。
對于FEP和PFA產品，請查看特定材料的實際工作溫度。
在過冷或過熱工況下，氟聚合物可以提升軟管耐彎曲，抗振動和沖擊的
的性能。使用氟聚合物軟管的客戶，不僅減少了意外的停機維修，而
且也減少了質保內的維修。
存儲期限
在規定存儲條件下，熱塑和氟聚合物軟管和管材在首次
使用前具有超長的存儲期限。*橡膠軟管4年。
Parflex生產的管材幾乎適用于絕大多數應用
管材不僅選擇寬泛，而且可以縮短安裝
時間。Parflex提供定長管、總成、管
束，成型管以及上述選項的組合產品。
熱塑和氟聚合物管材
空氣制動
阻燃
柴油燃料
尼龍
聚丙烯
聚氨酯
聚乙烯
PVC
螺旋伸縮氣管
PTFE
FEP
PFA/高純PFA
壓條
電氣絕緣
螺旋管
波紋管
螺旋纏繞
熱縮管
管材亮點
空氣制動管
Parflex每年生產的空氣制動管足以環繞地球
可提供成型管束，以加快安裝速度
出色的耐紫外線性能
符合SAE J844規范
大多數尺寸符合DOT FMVSS 49CFR 571.106
熱縮管
PTFE 收縮 - 2:1, 4:1
FEP 收縮 - 1.3/1, 1.67/1
FEP 輥蓋 - 1.25/1
符合FDA
符合USP VI類
阻燃管
出色的柔軟具有阻燃外層的管材，可保護芯管不受焊渣飛濺和惡劣環境的影響。
易于剝膠的外層材料，露出的芯管可快速插入派克的Prestolok PLM接頭。
使用Parflex的剝膠工具可輕松完成剝膠。
外層符合UL-94 V0
軟管
熱塑氟聚合物
Parker
Parker Hannifin Corporation | Parflex Division目錄
軟管
產品索引
熱塑 - 纖維增強
熱塑 - 鋼絲增強及絕緣管
PTFE管
軟管認證信息
PTFE軟管化學兼容性信息
軟管結構簡介
熱塑管概覽 psi
熱塑管概覽 MPa
PTFE軟管概覽 ps
PTFE軟管概覽 MPa
軟管直徑選擇
軟管長度計算
軟管材料特點
軟管材料概述
熱塑軟管化學兼容性表
軟管體積膨脹率
選型，安裝及維護
術語
熱塑管總成命名規則
Parflex PTFE軟管總成命名規則
"PAGE" PTFE軟管總成命名規則
設計“解決問題的軟管”
是我們擅長的，
這就是為什么很難用成本節省公式來匹配Parflex軟管價值。
A-4 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
產品索引
纖維增強熱塑管
產品索引
鋼絲增強及絕緣熱塑管
產品索引
氟聚合物管
氣動盤管及接頭
交通運輸
接頭
工具，設備及
附件
技術信息
管材
產品索引 -

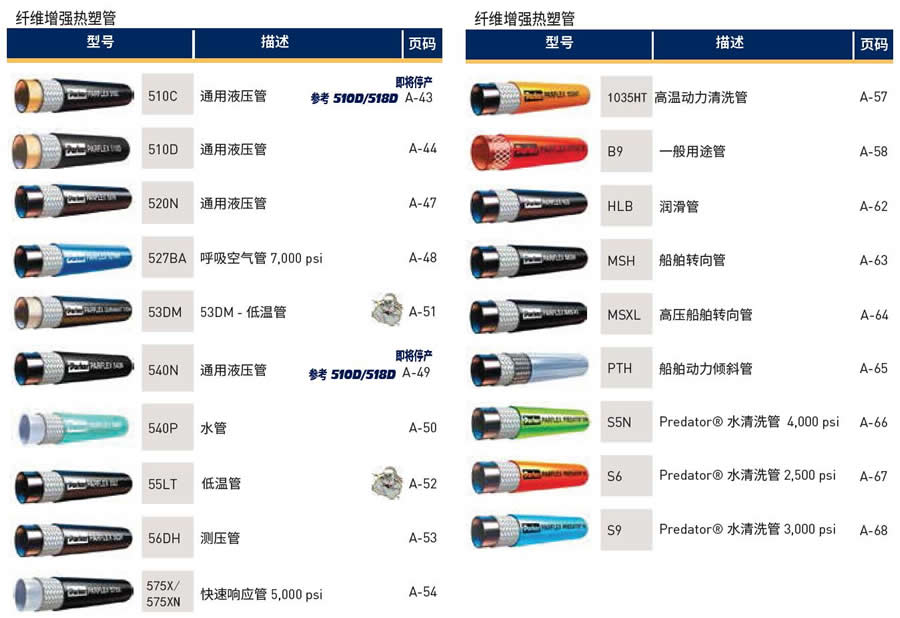

纖維增強熱塑管
纖維增強熱塑管
型號描述
1035HT 高溫動力清洗管
B9 一般用途管
HLB 潤滑管
MSH 船舶轉向管
MSXL 高壓船舶轉向管
PTH 船舶動力傾斜管
S5N Predator. 水清洗管 4,000 ps
S6 Predator. 水清洗管 2,500 ps
S9 Predator. 水清洗管 3,000 psi
纖維增強熱塑管
型號描述
510C 通用液壓管
即將停產
參考 510D/518D
510D 通用液壓管
520N 通用液壓管
527BA 呼吸空氣管 7,000 psi
53DM 53DM - 低溫管
540N 通用液壓管
即將停產
參考 510D/518D
540P 水管
55LT 低溫管
56DH 測壓管 A-53
快速響應管 5,000 psi A-54
580N 高壓管A-55
纖維增強導電天然氣熱塑管
型號 描述
5CNG
A-59
A-61
575X/
575XN
5CNG 導電壓縮天然氣管
8LPG 導電液化/壓縮天然氣管
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio
產品索引 -

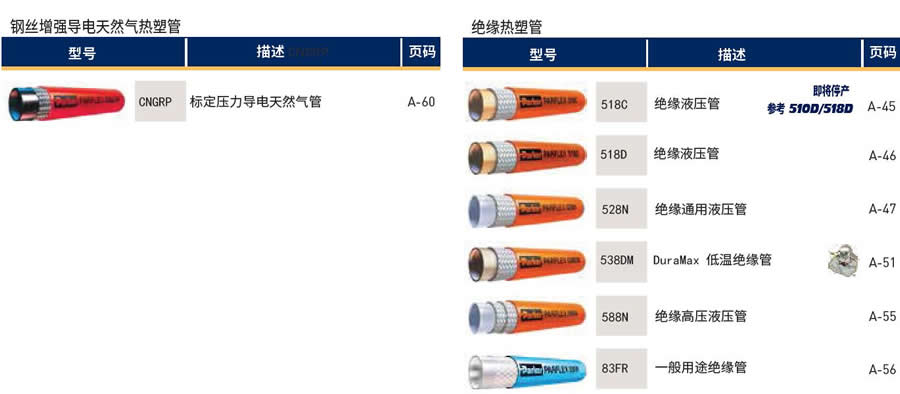

鋼絲增強及絕緣熱塑管
鋼絲增強導電天然氣熱塑管
型號 描述 CNGRP 頁碼
A-60

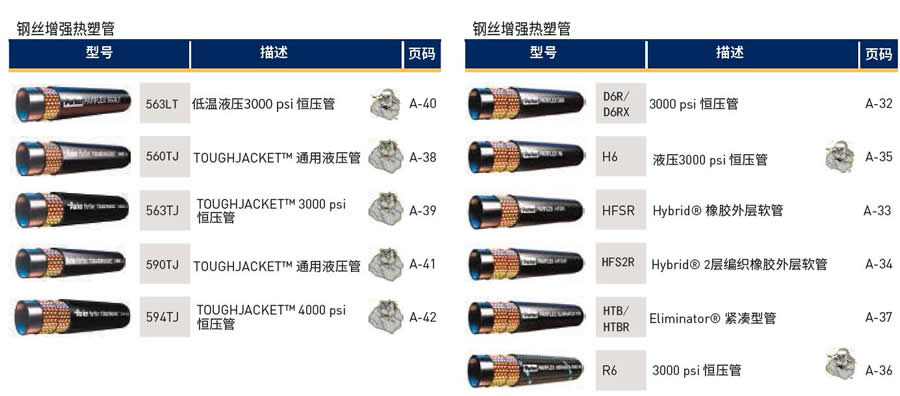

鋼絲增強熱塑管
型號描述
563LT 低溫液壓3000 psi 恒壓管A-40
TOUGHJACKET. 通用液壓管A-38
563TJ TOUGHJACKET. 3000 psi
恒壓管A-39
A-41
594TJ TOUGHJACKET. 4000 psi
恒壓管A-42
鋼絲增強熱塑管
型號描述
3000 psi 恒壓管A-32
H6 液壓3000 psi 恒壓管A-35
HFSR Hybrid. 橡膠外層軟管 A-33
Hybrid. 2層編織橡膠外層軟管A-34
Eliminator. 緊湊型管 A-37
R6 3000 psi 恒壓管 A-36
絕緣熱塑管
型號描述
518C 絕緣液壓管
即將停產
參考 510D/518D A-45
A-46
A-47
A-51
A-55
A-56
560TJ
590TJ TOUGHJACKET. 通用液壓管
D6R/
D6RX
HFS2R
HTB/
HTBR
CNGRP 標定壓力導電天然氣管
518D 絕緣液壓管
528N 絕緣通用液壓管
538DM DuraMax 低溫絕緣管
588N 絕緣高壓液壓管
83FR 一般用途絕緣管
頁碼
頁碼頁碼
A-6 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備及
附件
F
技術信息
G
管材
B
導電氟聚合物軟管
型號描述頁碼
919B
STB 導電PTFE芯管A-69
A-77
919BJ 硅膠外層，導電PTFE芯管A-70
929B 厚壁導電PTFE芯管A-72
A-73
939B
SCB 波紋導電PTFE芯管A-74
A-78
A-75
A-76
A-81
PCB 聚丙烯編織外層，波紋導電
PTFE芯管A-80
厚壁波紋導電PTFE芯管 A-79
900 系列氟聚合物軟管
型號描述頁碼
919
919B 天然/導電PTFE芯管A-69
919J
919BJ 硅膠外層，天然/導電PTFE芯管A-70
919U 聚氨酯外層，天然PTFE芯管 A-71
929
929B 厚壁天然/導電PTFE芯管A-72
A-7
939
939B 波紋天然/導電PTFE芯管A-74
A-75
A-76
PAGE 系列氟聚合物軟管
型號描述頁碼
STW
STB 天然/導電PTFE芯管A-77
SCW
SCB 波紋天然/導電PTFE芯管A-78
SCWV
SCBV
PCW
PCB
聚丙烯編織外層，波紋天然/
導電PTFE芯管
NCW
NCB
Nomex纖維編織外層，波紋
天然/導電PTFE芯管A-81
產品索引
氟聚合物管
其他軟管
型號描述頁碼
METAL 金屬軟管A-82
MLT 多芯軟管A-83
UHP polyflex超高壓軟管A-84
944B 高壓導電PTFE芯管
955B 高壓導電PTFE芯管，5000 psi
929BJ 硅膠外層，厚壁導電PTFE芯管
厚壁波紋天然/導電PTFE芯管A-79
A-80
929BJ 硅膠外層，厚壁導電PTFE芯管
944B 高壓導電PTFE芯管
955B 高壓導電PTFE芯管，5000 psi
聚丙烯編織外層，波紋導電
NCB PTFE芯管
SCBV
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-7
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管認證信息
標準及規范軟管系列
阻燃
MSHA D6R, HFS2R, HLB, HTB, HTBR, 560TJ, 563TJ, 590TJ, 594TJ, 520N, 540N, 56DH-2, 575X,
580N, 83FR
UL94HB 83FR
食品接觸
FDA, CFR21 Part 177 540P, 919, 919J, 919U, 929, 939, STW, SCW, SCWV, SCWV-FS, PCW
天然氣應用：用于天然氣車載及加注
系統
ANSI CSA NGV 4.2; NFPA 52; CSA
12.52 Class A, Class D, Class B** 5CNG; **5CNG-8
ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C CNGRP
ECE-R110 5CNG factory built assemblies, 8LPG
ECE-R67 8LPG
液壓應用：
SAE 100R1AT HFSR, 560TJ
SAE 100R7 540N, 540P, 510D, 518C, 518D, 55LT, 510C (less-2)
SAE 100R8 520N, 528N, 580N, 588N
SAE 100R14A 919, 919J, 919U, 929
SAE 100R14B 919B, 919BJ, 929B, 929BJ
SAE 100R17 D6R, H6, R6, 563TJ, 563LT
SAE 100R18 53DM, 538DM
SAE 100R19 594TJ
電氣絕緣：
SAE J517 518C, 518D, 528N, 588N, 538DM
DNV （僅限總成）
Det Norski (Norwegian) Veritas
Marine Steel Ships, Mobile Offshore
& Fixed Offshore Drilling Units
510C, 518C, 518D, 520N, 528N, 540N, 575X, 575XN, 580N, 588N
呼吸空氣應用：
CGA (Compressed Gas Association)-
G7.1-1 Grade E Breathing Air 527BA
NFPA 1901 527BA
美國藥典
USP Class VI SCW, STW, SCWV, NCW, PCW
A-8 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備及
附件
F
技術信息
G
管材
B
PTFE軟管化學兼容信息
摘要
在正常溫度使用的情況下，氟聚合物僅受限于極少的化學物質。因此，相比列出與之兼容
的化學物質，更容易列出例外的情況。
請勿將氟聚合物軟管用于以下用途：
. 堿性元素，例如鈉、鉀、鋰等。堿性元素將從聚合物中去除氟分子。
. 極強的氧化劑，氟(F2)和相關的化合物(例如三氟去化氯， CIF3)。氟聚合物軟管可以應用處
理這些物質，但必須格外小心，因為氟會被吸收到樹脂中，而且混合物對諸如撞擊之類的火
源變得敏感。
. 80% NaOH (氫氧化鈉) 或 KOH(氫氧化鉀)，金屬氫化物 (例如B2H6)，氯化鋁，氨 (NH3)，
某些胺 (R-NH2) 和亞胺(R=NH) 以及70%硝酸接近建議使用的極限溫度。
警告
錯誤或不恰當的選型、產品和／系統不正確的使用都可能引起相關的人員傷亡和財務損失。
本文件及其他來自派克漢尼汾公司、其子公司及授權代理商的信息文件，僅為用戶提供在選擇產品和／或系統時的參考，用戶的技術
專家負責進行進一步的研究。用戶在選擇產品前，應參考最新樣本中的各個參數，并針對其具體應用進行全方面的試驗分析。鑒于工作
環境和應用的多樣性，派克不聲稱或擔保其某一產品適用于某一個特定用戶的系統。用戶通過自身的分析和測試，獨立地負責：選定最
終地產品和系統，確保所有的性能、安全及警示要求符合規范。
對于本樣本中所描述的產品，包括但不限于其產品特性、技術參數、設計、可供性以及價格等，派克漢尼汾公司及其子公司可能
在任何時間作出變更，屆時將無法事先告知。
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-9
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F

技術信息
G
管材
B
軟管結構
芯管，增強層和外層
芯管增強層 外層
光管
波紋管
氟聚合物軟管結構
芯管
包容介質
材質： PTFE
類型：光管或波紋管
增強層
抵抗內部壓力
材質：不銹鋼、聚丙烯和Nomex.纖維
外層或護套
保護增強層
材質：硅膠、聚烯烴、聚氨酯
熱塑管結構
芯管
包容介質
材質：尼龍、聚乙烯、聚氨酯、共聚酯
增強層
抵抗內部壓力
材質：纖維（尼龍、聚酯、芳綸）、鋼、不銹鋼
外層
保護增強層
優點：美觀、色彩和標識
材質： 聚氨酯、尼龍、合成橡膠、共聚酯和TPV
TOUGHJACKET. 外層
Parflex制造的TOUGHJACKET.
聚氨酯外層，設計應用于承受苛
刻的使用工況。
搜索TJ軟管后綴 - 當前可提供 560TJ,
563TJ, 590TJ 和 594TJ四種軟管。
ToughJACKET P a lex fr
TM
A-10 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管概覽
熱塑管 psi
* 規格-10的軟管內徑為1/2"；-12 的為5/8"
**查看實際的軟管參數表以獲得ANSI的壓力等級
F - 纖維H - 共聚酯
N - 尼龍 O - 聚乙烯
R - 合成橡膠S - 硅膠
U - 聚氨酯
UTJ - TOUGHJACKET.聚氨酯
X - TPV 增強層
類型
PSI 熱塑管工作壓力s 3/32 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1
規格-1.5 -2 -3 -4 -5 -6 -8 -10 -12 -16 軟管描述psi psi psi psi psi psi psi psi psi psi
鋼絲
CNGRP* 標定壓力天然氣管500 500 D6R/D6RX Hybrid. SAE 100R17 液壓管3045 3045 3045 3045 3045 3045 3045 H6 低溫 SAE 100R17 液壓管3045 3045 3045 3045 3045 3045 HFSR Hybrid. SAE 100R1AT 液壓管3263 3118 2611 2500 1523 1276 HFS2R Hybrid. 液壓管5076 4061 3553 2784 2277 2030 R6 耐磨王 SAE 100R17 液壓管3000 3000 3000 3000 3000 HTB/HTBR Eliminator. Hybrid. 液壓管7000 5500 5000 4000 4000 3500 560TJ SAE 100R1AT TOUGHJACKET.液壓管3626 3263 3118 2750 2500 2000 1750 563TJ SAE 100R17 TOUGHJACKET.液壓管3045 3045 3045 3045 3045 3045 563LT 低溫恒壓管3045 3045 3045 590TJ TOUGHJACKET. 通用液壓管5076 4061 3553 2500 2030 594TJ SAE 100R19 TOUGHJACKET.液壓管4061 4061 4061 4061 4061 纖維
510C SAE 100R7 液壓管2500 3250 3000 2500 2250 2250 1250 1000 510D SAE 100R7 液壓管3250 3000 2500 2250 2250 2750 1250 1000 518C 2500** 3250** 3000** 2500** 2250** 2250** 1250** 1000** 518D SAE 100R7 絕緣管3250** 3000** 2500** 2250** 2250** 1250** 1000** 520N /
528Na SAE 100R8 液壓管5000 5000 4500 4000 3500 527BA 呼吸空氣加注管7000 7000 53DM SAE 100R18 低溫液壓管3000 3000 3000 3000 3000 538DM SAE 100R18 低溫絕緣液壓管3000 540N SAE 100R7 - 液壓管3000 3000 2750 2500 2250 2000 1250 540P SAE 100R7 專用水管2750 2250 2000 55LT SAE 100R7 低溫液壓管3000 3250 3000 2500 2250 2000 56DH 測壓管6000 6000 575X
575XN 快速響應液壓管5000 5000 5000 5000 5000 5000 580N /
588N 3500 2750 2250 2000 1035HT 高溫動力清洗管 1750 83FR DuraGard. 一般用途300 300 300 300 B9 一般用途傳輸管250 250 250 250 250 250 5CNG 壓縮天然氣管5000 5000 5000 5000 5000 8LPG 丙烷及天然氣管435 435 435 435 HLB SAE 100R7 液壓及潤滑管3000 3000 MSH 船舶轉向管1000 1000 MSXL 船舶轉向快速響應管1500 PTH 船舶動力傾斜軟管3000 S5N 水清洗管 - 橫向清潔4000 S6 水清洗管2500 2500 S9 水清洗管3000 3000 即將停產
參考 510D/518D
即將停產
參考 510D/518D
即將停產
參考 510D/518D
說明
SAE 100R8 高壓管
588N - 絕緣管
SAE 100R7 絕緣管
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-11
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管概覽
熱塑管 psi
***查看 A-7頁中政府和機構標準及規范中例外的情況
F - 纖維H - 共聚酯
N - 尼龍 O - 聚乙烯
R - 合成橡膠S - 硅膠
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
PSI 熱塑管結構及規范
增強層
類型
芯
管
增強層
材質
外層
材質
SAE
標準
附加
規范
頁碼
# 描述軟管
N 鋼絲X - ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C A-60 標定壓力天然氣管CNGRP*
鋼絲
H 鋼絲R 100R17 MSHA/ ISO 11237 Type R17 A-32 Hybrid. SAE 100R17 液壓管D6R/D6RX
H 鋼絲H 100R17 A-35 低溫 SAE 100R17 液壓管H6
H 鋼絲R 100R1AT A-33 Hybrid. SAE 100R1AT 液壓管HFSR
H 鋼絲R - MSHA A-34 Hybrid. 液壓管HFS2R
H 鋼絲F 100R17 A-36 耐磨王 SAE 100R17 液壓管R6
H 鋼絲R MSHA A-37 Eliminator. Hybrid. 液壓管HTB/HTBR
H 鋼絲UTJ 100R1AT MSHA A-38 SAE 100R1AT TOUGHJACKET液壓管560TJ
H 鋼絲H 100R17 MSHA A-39 SAE 100R17 TOUGHJACKET.液壓管563TJ
H 鋼絲UTJ 100R17 A-40 低溫恒壓管563LT
H 鋼絲UTJ MSHA A-41 TOUGHJACKET.通用液壓管590TJ
H 鋼絲UTJ 100R19 MSHA A-42 SAE 100R19 TOUGHJACKET.液壓管594TJ
H 纖維U 100R7*** MSHA***, DNV A-43 SAE 100R7 液壓管510C
纖維
N 纖維U 100R7 A-44 SAE 100R7 液壓管510D
H 纖維U 100R7 ANSI A92.2, DNV A-45 SAE 100R7 絕緣管518C
N (H-16) 纖維U 100R7 ANSI A92.2, DNV A-46 SAE 100R7 絕緣管518D
N 纖維U 100R8 MSHA***, DNV A-47 SAE 100R8 液壓管520N /
528Na
N 纖維U - CGA / NFPA 1901 A-48 呼吸空氣加注管527BA
H 纖維H 100R18 A-51 SAE 100R18 低溫液壓管53DM
H 纖維H 100R18 A-51 SAE 100R18 低溫絕緣管538DM
N 纖維U 100R7 MSHA A-49 SAE 100R7 - 液壓管540N
O 纖維U 100R7 FDA A-50 SAE 100R7 專用水管540P
H 纖維H 100R7 A-52 SAE 100R7 低溫液壓管55LT
N 纖維U - MSHA*** A-53 測壓管56DH
N 纖維U - MSHA***, DNV A-54 快速響應液壓管575X/575XN
N 纖維U 100R8 MSHA, DNV A-55 SAE 100R8 高壓管
588N - 絕緣管580N/588N
N 纖維U - A-57 高溫動力清洗管 1035HT
U 纖維U UL94HB MSHA A-56 DuraGard. 一般用途管83FR
U 纖維U - A-58 一般用途傳輸管B9
N 纖維U -
ANSI CSA NGV 4.2; ECE R110***;
NFPA 52; CSA 12.52 Class A,
Class D, Class B***
A-59 壓縮天然氣管5CNG
N 纖維N - ECE R67 Class 1, ECE R110 CNG
Class 6, CSA Certified A-61 丙烷及天然氣管8LPG
H 纖維U - MSHA A-62 SAE 100R7 液壓及潤滑管HLB
N 纖維U - A-63 船舶轉向管MSH
N 纖維U - A-64 船舶轉向快速響應管MSXL
N 纖維/不銹鋼鋼絲U - A-65 船舶動力傾斜管PTH
N 纖維U - A-66 水清洗管 - 橫向清潔S5N
H 纖維U - A-67 水清洗管S6
H 纖維U - A-68 水清洗管S9
說明
A-12 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管概覽
氟聚合物軟管 psi
增強層
類型
PSI 氟聚合物軟管工作壓力
英制尺寸
名義尺寸
1/8 3/16
1/4 5/16 13/32
1/2 5/8 7/8
1-1/8 1/8 1/4 3/8 1/2 5/8
15/64 7/16 29/32
規格-3 -4 -5 -6 -8 -10 -12 -16 -20 -3 -4 -6 -8 -10
軟管描述psi psi psi psi psi psi psi psi psi psi psi psi psi psi
鋼絲
919 PTFE 軟管3000 3000 2500 2000 1500 1200 1000 625
919B PTFE 導電軟管3000 3000 2500 2000
919J 硅膠外層 PTFE 軟管3000 3000 2500 2000 1500 1200 1000
919BJ 硅膠外層 PTFE 導電軟管3000 3000 2500 2000 1500 1200 1000
919U 高耐磨性 PTFE 軟管3000 2500 2000 1200 1000
929 厚壁 PTFE 軟管3000 2500 2000
929B 厚壁 PTFE 導電軟管3000 2500 2000 1200 1250
929BJ 硅膠外層 PTFE 導電軟管3000 2500 2000 1200 1250
939 PTFE 波紋管1500 1350 1000
939B PTFE 導電波紋管1500 1350 1000
944B 高壓 PTFE 導電軟管4500 4500 4000 4000 4000
955B 高壓 PTFE 導電軟管5500 5500 5500 5500 5500 5500
STW
Z-STW*
PAGE 厚壁 PTFE 軟管
*兩層編織3000 2000 1750
STB
Z-STB*
PAGE 厚壁 PTFE 導電軟管
*兩層編織3000 2000 1750
SCW PAGE PTFE 波紋管1500 1500 1500
SCB PAGE PTFE 導電波紋管1500 1500 1500
SCWV PAGE 厚壁 PTFE 波紋管1500
SCBV PAGE 厚壁 PTFE 導電波紋管1500
其他
NCW PAGE Nomex編織波紋管725 400 280
NCB PAGE Nomex編織導電波紋管725 400 280
PCW PAGE 聚丙烯編織波紋管350 350 350 350
PCB PAGE 聚丙烯編織導電波紋管350 350 350 350
*Z 代表規格大于1"的兩層編織軟管
說明
PTFE . 聚四氟乙烯
NB - Nomex 纖維編織
PTFE-S . 聚四氟乙烯，導電 U . 聚氨酯
PP - 聚丙烯 S - 硅膠
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-13
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管概覽
氟聚合物軟管 psi
說明
PTFE . 聚四氟乙烯
NB - Nomex 纖維編織
PTFE-S . 聚四氟乙烯，導電 U . 聚氨酯
PP - 聚丙烯 S - 硅膠
PSI 氟聚合物軟管結構及規范
增強層
類型
3/4 1 1 1/4 1 1/2 2 2-1/2 3 4 英制尺寸
-12 -16 -20 -24 -32 -40 -48 -64 芯
管
增強層
材質
外層
材質
頁碼
# 描述軟管
psi psi psi psi psi psi psi psi
PTFE 不銹鋼鋼絲— A-69 PTFE 軟管919
鋼絲
PTFE-S 不銹鋼鋼絲— A-69 PTFE 導電軟管919B
PTFE 不銹鋼鋼絲S A-70 硅膠外層 PTFE 軟管919J
PTFE-S 不銹鋼 鋼絲S A-70 硅膠外層 PTFE 導電軟管919BJ
PTFE 不銹鋼鋼絲U A-71 高耐磨性 PTFE 軟管919U
PTFE 不銹鋼鋼絲— A-72 厚壁 PTFE 軟管929
PTFE-S 不銹鋼鋼絲— A-72 厚壁 PTFE 導電軟管929B
PTFE-S 不銹鋼鋼絲S A-73 硅膠外層 PTFE 導電軟管929BJ
1100 1000 1000 750 250 PTFE 不銹鋼鋼絲— A-74 PTFE 波紋管939
1100 1000 1000 1000 1000 PTFE-S 不銹鋼鋼絲— A-74 PTFE 導電波紋管939B
PTFE-S 不銹鋼鋼絲— A-75 高壓 PTFE 導電軟管944B
PTFE-S 不銹鋼鋼絲— A-76 高壓 PTFE 導電軟管955B
1000 1000
1200 1000* 900* PTFE 不銹鋼鋼絲— A-77 PAGE 厚壁 PTFE 軟管
*兩層編織
STW
Z-STW*
1000 1000
1200 1000* 900* PTFE-S 不銹鋼鋼絲— A-77 PAGE 厚壁 PTFE 導電軟管
*兩層編織
STB
Z-STB*
1200 1000 750 650 450 PTFE 不銹鋼鋼絲— A-78 PAGE PTFE 波紋管SCW
1200 1000 750 650 450 PTFE-S 不銹鋼鋼絲— A-78 PAGE PTFE 導電波紋管SCB
1200 1000 750 650 450 200 175 150 PTFE 不銹鋼鋼絲— A-79 PAGE 厚壁 PTFE 波紋管SCWV
1200 1000 750 650 450 200 175 150 PTFE-S 不銹鋼鋼絲— A-79 PAGE 厚壁 PTFE 導電波紋管SCBV
200 200 PTFE NB纖維— A-81 PAGE Nomex. 編織波紋管NCW
其他
200 200 PTFE-S NB纖維— A-81 PAGE Nomex. 編織導電波紋管NCB
350 350 350 350 350 PTFE PP聚丙烯— A-80 PAGE 聚丙烯編織波紋管PCW
350 350 350 350 350 PTFE-S PP聚丙烯— A-80 PAGE 聚丙烯編織導電波紋管PCB
*Z代表規格大于1"的兩層編織軟管
A-14 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
增強層
類型
MPa 熱塑管工作壓力 3/32 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1
規格-1.5 -2 -3 -4 -5 -6 -8 -10 -12 -16 軟管描述MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa
鋼絲
CNGRP* 標定壓力天然氣管3.5 3.5 D6R/D6RX Hybrid. SAE 100R17 液壓管21.0 21.0 21.0 21.0 21.0 21.0 21.0 H6 低溫 SAE 100R17 液壓管21.0 21.0 21.0 21.0 21.0 21.0 HFSR Hybrid. SAE 100R1AT 液壓管22.5 21.5 18.0 17.2 10.5 8.8 HFS2R Hybrid. 液壓管35.0 28.0 24.5 19.2 15.7 14.0 R6 耐磨王 SAE 100R17 液壓管20.7 20.7 20.7 20.7 20.7 HTB/HTBR Eliminator. Hybrid. 液壓管48.3 37.9 34.5 27.6 27.6 24.1 560TJ SAE 100R1AT TOUGHJACKET.液壓管25.0 22.5 21.5 19.0 17.2 13.8 12.1 563TJ SAE 100R17 TOUGHJACKET.液壓管21.0 21.0 21.0 21.0 21.0 21.0 563LT 低溫恒壓管21.0 21.0 21.0 590TJ TOUGHJACKET. 通用液壓管35.0 28.0 24.5 17.2 14.0 594TJ SAE 100R19 TOUGHJACKET.液壓管28.0 28.0 28.0 28.0 28.0 纖維
510C SAE 100R7 液壓管17.2 22.4 20.7 17.2 15.5 15.5 8.7 6.9 510D SAE 100R7 液壓管22.4 21.0 17.5 15.8 15.8 19.2 8.8 7.0 518C 2500** 3250** 3000** 2500** 2250** 2250** 1250** 1000** 518D SAE 100R7 絕緣管3250** 3000** 2500** 2250** 2250** 1250** 1000** 520N /
528Na SAE 100R8 液壓管34.5 34.5 31.0 27.6 24.1 527BA 呼吸空氣加注管48.3 48.3 53DM SAE 100R18 低溫液壓管20.7 20.7 20.7 20.7 20.7 538DM SAE 100R18 低溫絕緣管20.7 540N SAE 100R7 - 液壓管20.7 20.7 19.0 17.2 15.5 13.8 8.6 540P SAE 100R7 專用水管19.0 15.5 13.8 55LT SAE 100R7 低溫液壓管20.7 22.4 20.7 17.2 15.5 13.8 56DH 測壓管41.4 41.4 575X
575XN 快速響應液壓管34.5 34.5 34.5 34.5 34.5 34.5 580N /
588N
SAE 100R8 高壓管
588N - 絕緣管24.1 19.0 15.5 13.8 1035HT 高溫動力清洗管 12.1 83FR DuraGard. 一般用途管2.1 2.1 2.1 2.1 B9 一般用途傳輸管1.7 1.7 1.7 1.7 1.7 1.7 5CNG 壓縮天然氣管34.5 34.5 34.5 34.5 34.5 8LPG 丙烷及天然氣管3.0 3.0 3.0 3.0 HLB SAE 100R7 液壓及潤滑管20.7 20.7 MSH 船舶轉向管6.9 6.9 MSXL 船舶轉向快速響應管10.3 PTH 船舶動力傾斜管20.7 S5N 水清洗管 - 橫向清潔28.0 S6 水清洗管17.2 17.2 S9 水清洗管20.7 20.7 軟管概覽
熱塑管 MPa
* 規格-10的軟管內徑為1/2"；-12的為 5/8"
**查看實際的軟管參數表以獲得ANSI的壓力等級
F - 纖維H - 共聚酯
N - 尼龍 O - 聚乙烯
R - 合成橡膠S - 硅膠
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
即將停產
參考 510D/518D
即將停產
參考 510D/518D
即將停產
參考 510D/518D
說明
SAE 100R7 絕緣管
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-15
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
MPa 熱塑管結構及規范
增強層
類型
芯
管
增強層
材質
外層
材質
SAE
標準
附加
規范
頁碼
# 描述軟管
N 鋼絲X - ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C A-60 標定壓力天然氣管CNGRP*
鋼絲
H 鋼絲R 100R17 MSHA/ ISO 11237 Type R17 A-32 Hybrid. SAE 100R17 液壓管D6R/D6RX
H 鋼絲H 100R17 A-35 低溫 SAE 100R17 液壓管H6
H 鋼絲R 100R1AT A-33 Hybrid. SAE 100R1AT 液壓管HFSR
H 鋼絲R - MSHA A-34 Hybrid. 液壓管HFS2R
H 鋼絲F 100R17 A-36 耐磨王 SAE 100R17 液壓管R6
H 鋼絲R MSHA A-37 Eliminator. Hybrid. 液壓管HTB/HTBR
H 鋼絲UTJ 100R1AT MSHA A-38 SAE 100R1AT TOUGHJACKET.液壓管560TJ
H 鋼絲UTJ 100R17 MSHA A-39 SAE 100R17 TOUGHJACKET.液壓管563TJ
H 鋼絲H 100R17 A-40 低溫恒壓管563LT
H 鋼絲UTJ MSHA A-41 TOUGHJACKET. 通用液壓管590TJ
H 鋼絲UTJ 100R19 MSHA A-42 SAE 100R19 TOUGHJACKET.液壓管594TJ
H 纖維U 100R7*** MSHA***, DNV A-43 SAE 100R7 液壓管510C
纖維
N 纖維U 100R7 A-44 SAE 100R7 液壓管510D
H 纖維U 100R7 ANSI A92.2, DNV A-45 SAE 100R7 絕緣管518C
N (H-16) 纖維U 100R7 ANSI A92.2, DNV A-46 SAE 100R7 絕緣管518D
N 纖維U 100R8 MSHA***, DNV A-47 SAE 100R8 液壓管520N /
528Na
N 纖維U - CGA / NFPA 1901 A-48 呼吸空氣加注管527BA
H 纖維H 100R18 A-51 SAE 100R18 低溫液壓管53DM
H 纖維H 100R18 A-51 SAE 100R18 低溫絕緣管538DM
N 纖維U 100R7 MSHA A-49 SAE 100R7 液壓管540N
O 纖維U 100R7 FDA A-50 SAE 100R7 專用水管540P
H 纖維H 100R7 A-52 SAE 100R7 低溫液壓管55LT
N 纖維U - MSHA*** A-53 測壓管56DH
N 纖維U - MSHA***, DNV A-54 快速響應液壓管575X/575XN
N 纖維U 100R8 MSHA, DNV A-55 SAE 100R8 高壓管
588N - 絕緣管580N/588N
N 纖維U - A-57 高溫動力清洗管1035HT
U 纖維U UL94HB MSHA A-56 DuraGard. 一般用途管83FR
U 纖維U - A-58 一邊用途傳輸管B9
N 纖維U -
ANSI CSA NGV 4.2; ECE R110***;
NFPA 52; CSA 12.52 Class A,
Class D, Class B***
A-59 壓縮天然氣管5CNG
N 纖維N - ECE R67 Class 1, ECE R110
CNG Class 6, CSA Certified A-61 丙烷及天然氣管8LPG
H 纖維U - MSHA A-62 SAE 100R7 液壓及潤滑管HLB
N 纖維U - A-63 船舶轉向管MSH
N 纖維U - A-64 船舶轉向快速響應管MSXL
N 纖維/不銹鋼鋼絲U - A-65 船舶動力傾斜管PTH
N 纖維U - A-66 水清洗管 - 橫向清潔S5N
H 纖維U - A-67 水清洗管S6
H 纖維U - A-68 水清洗管S9
軟管概覽
熱塑管 MPa
***查看A-7頁中政府和機構標準及規范的例外情況
F - 纖維H - 共聚酯
N - 尼龍 O - 聚乙烯
R - 合成橡膠S - 硅膠
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
說明
A-16 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備及
附件
F
技術信息
G
管材
B
軟管概覽
氟聚合物軟管 MPa
增強層
類型
MPa 氟聚合物軟管工作壓力
英制尺寸
名義尺寸
1/8 3/16
1/4 5/16 13/32
1/2 5/8 7/8
1-1/8 1/8 1/4 3/8 1/2 5/8
15/64 7/16 29/32
規格-3 -4 -5 -6 -8 -10 -12 -16 -20 -3 -4 -6 -8 -10
軟管描述MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa
鋼絲
919 PTFE 軟管20.7 20.7 17.2 13.8 10.3 8.3 6.9 4.3
919B PTFE 導電軟管20.7 20.7 17.2 13.8
919J 硅膠 PTFE 軟管20.7 20.7 17.2 13.8 10.3 8.3 6.9
919BJ 硅膠 PTFE 導電軟管20.7 20.7 17.2 13.8 10.3 8.3 6.9
919U 高耐磨性 PTFE 軟管20.7 17.2 13.8
929 厚壁 PTFE 軟管20.7 17.2 13.8
929B 厚壁 PTFE 導電軟管20.7 17.2 13.8 8.3 8.6
929BJ 硅膠 PTFE 導電軟管20.7 17.2 13.8 8.3 8.6
939 PTFE 波紋管10.3 9.3 6.9
939B PTFE 導電波紋管10.3 9.3 6.9
944B 高壓 PTFE 導電軟管31.0 31.0 27.6 27.6 27.6
955B 高壓 PTFE 導電軟管37.9 37.9 37.9 37.9 37.9 37.9
STW
Z-STW*
PAGE 厚壁 PTFE 軟管
*兩層編織20.7 20.7 13.8 12.1
STB
Z-STB*
PAGE 厚壁 PTFE 導電軟管
*兩層編織20.7 20.7 13.8 12.1
SCW PAGE PTFE 波紋管10.3 10.3 10.3
SCB PAGE PTFE 導電波紋管10.3 10.3 10.3
SCWV PAGE 厚壁 PTFE 波紋管10.3
SCBV PAGE 厚壁 PTFE 導電波紋管10.3
其他
NCW PAGE Nomex 編織波紋管5.0 2.8 1.9
NCB PAGE Nomex 編織導電波紋管5.0 2.8 1.9
PCW PAGE 聚丙烯編織波紋管10.3` 10.3` 10.3`
PCB PAGE 聚丙烯編織導電波紋管10.3 10.3 10.3
*Z 代表規格大于1"的兩層編織軟管
說明
PTFE . 聚四氟乙烯
NB - Nomex 纖維編織
PTFE-S . 聚四氟乙烯，導電 U . 聚氨酯
PP - 聚丙烯 S - 硅膠
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-17
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管概覽
氟聚合物軟管 MPa
MPa 氟聚合物軟管結構及規范
增強層
類型
3/4 1 1 1/4 1 1/2 2 2-1/2 3 4 英制尺寸
-12 -16 -20 -24 -32 -40 -48 -64 芯
管
增強層
材質
外層
材質
頁碼
# 描述軟管
MPa MPa MPa MPa MPa MPa MPa MPa
PTFE 不銹鋼鋼絲— A-69 PTFE 軟管919
鋼絲
PTFE-S 不銹鋼鋼絲— A-69 PTFE 導電軟管919B
PTFE 不銹鋼鋼絲S A-70 硅膠外層 PTFE 軟管919J
PTFE-S 不銹鋼鋼絲S A-70 硅膠外層 PTFE 導電軟管919BJ
PTFE 不銹鋼鋼絲U A-71 高耐磨性 PTFE 軟管919U
PTFE 不銹鋼鋼絲— A-72 厚壁 PTFE 軟管929
PTFE-S 不銹鋼鋼絲— A-72 厚壁 PTFE 導電軟管929B
PTFE-S 不銹鋼鋼絲S A-73 硅膠外層 PTFE 導電軟管929BJ
7.6 6.9 6.9 5.2 1.7 PTFE 不銹鋼鋼絲— A-74 PTFE 波紋管939
7.6 6.9 6.9 5.2 1.7 PTFE-S 不銹鋼鋼絲— A-74 PTFE 導電波紋管939B
PTFE-S 不銹鋼鋼絲— A-75 高壓 PTFE 導電軟管944B
PTFE-S 不銹鋼鋼絲— A-76 高壓 PTFE 導電軟管955B
6.9 6.9
8.3 6.9* 6.2* PTFE 不銹鋼鋼絲— A-77 PAGE 厚壁 PTFE 軟管
*兩層編織
STW
Z-STW*
6.9 6.9
8.3 6.9* 6.2* PTFE-S 不銹鋼鋼絲— A-77 PAGE 厚壁 PTFE 導電軟管
*兩層編織
STB
Z-STB*
8.3 6.9 5.2 4.5 3.1 PTFE 不銹鋼鋼絲— A-78 PAGE PTFE 波紋管SCW
8.3 6.9 5.2 4.5 3.1 PTFE-S 不銹鋼鋼絲— A-78 PAGE PTFE 導電波紋管SCB
8.3 6.9 5.2 4.5 3.1 1.4 1.2 1.0 PTFE 不銹鋼鋼絲— A-79 PAGE 厚壁 PTFE 波紋管SCWV
8.3 6.9 5.2 4.5 3.1 1.4 1.2 1.0 PTFE-S 不銹鋼鋼絲— A-79 PAGE 厚壁 PTFE 導電波紋管SCBV
1.4 1.4 PTFE NB纖維— A-81 PAGE Nomex. 編織波紋管NCW
其他
1.4 1.4 PTFE-S NB纖維— A-81 PAGE Nomex. 編織導電波紋管NCB
10.3 10.3 10.3 10.3 10.3 PTFE PP聚丙烯— A-80 PAGE 聚丙烯編織波紋管PCW
10.3 10.3 10.3 10.3 10.3 PTFE-S PP聚丙烯— A-80 PAGE 聚丙烯編織導電波紋管PCB
*Z 代表規格大于1"的兩層編織軟管
說明
PTFE . 聚四氟乙烯
NB - Nomex 纖維編織
PTFE-S . 聚四氟乙烯，導電 U . 聚氨酯
PP - 聚丙烯 S - 硅膠
A-18 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備及
附件
F
技術信息
G
管材
B
軟管直徑的選擇
推薦流速下的通流量
下面的流量選擇表圖有助于確定正確的軟管尺寸。
使用方法
確認系統對應的正確流速，然后從所選流速直線連接到推薦的流量。直線與
中間軟管內徑欄的交點即為所需軟管內徑I.D.。 若交點在兩個尺寸之間，則選
擇較大內徑的軟管。
示例：分別從左列中找到16加侖/分鐘，從右列中找到20英尺/秒（壓力管路
的最大推薦流速），然后將這兩點上用直線連接。
流量
加侖/分鐘
所需的軟管內徑在直線或上面的中間列中顯示。本示例中，我
們需要的軟管內徑為0.625 英寸(5/8") 或更大。
吸油管和回油管可使用相同的步驟進行確認，但請選用它
們各自對應的最大推薦流速。
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-19
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管長度計算
針對滑輪軟管應用
最佳的滑輪軟管總成切管長度取決于機器的特定機械布置。查找大致起點的方法如下：
1. 將帶一個接頭的軟管總成按下圖所示進行布管。
2. 在拉緊的軟管上測量點1到點2的長度。
LO = 長度
3. 插管深度 (x) 可以在接頭章節中產品尺寸表中找到，也可以在接頭上直接
測量。下面的公式中包含了1.5% 的伸縮余量。
4. 計算軟管切管長度 HCL:
HCL = 0.985 LO +2X
假如HCL包含接頭，請在兩端加入伸縮余量。
5. 連接另一端的軟管接頭，檢查扣壓，然后裝配到機器上。
A-20 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備及
附件
F
技術信息
G
管材
B
軟管材質特點
芯管，增強層及外層
材質工作溫度特點
共聚酯
工作溫度范圍
-70°F (-57°C) 到 250°F (127°C)*
. 良好的化學兼容性
. 優異的低溫柔韌性
尼龍
工作溫度范圍
-40°F (-40°C) 到 230°F (110°C)*
. 極好的化學兼容性
. 極低的滲透率
聚乙烯
工作溫度范圍
-40°F (-40°C) 到 150°F (66°C)*
. 無滲出
. 低吸水性
聚氨酯
工作溫度范圍
-40°F (-40°C) 到 200°F (93)*
. 極好的柔韌性
PTFE 工作溫度范圍
-100°F (-73°C) 到 500°F (260°C)*
. 化學惰性，優異的化學兼容性
. 極低的摩擦系數
. 優異的介電強度
. 出色的耐熱性
. 不潤濕
芯管
材質工作溫度特點
纖維工作溫度范圍
-70°F (-57°C) 到 250°F (127°C)*
. 高密度編織可實現緊湊的編織層外徑
. 脈沖壽命高
. 優異的柔韌性
碳鋼
不銹鋼
工作溫度范圍
-100°F (-73°C) 到 500°F (260°C)*
. 低體積膨脹率
. 最大強度的增強層
聚丙烯工作溫度范圍
0°F (18°C) 到 100°F (212°C)*
. 重量輕
. 優異的耐腐蝕性
Nomex 工作溫度范圍
-100°F (-73°C) 到 400°F (204°C)*
. 重量極輕
. 消除RFI 問題
. 出色的柔韌性
增強層
材質工作溫度特點
共聚酯工作溫度范圍
-70°F (-57°C) 到 250°F (121°C)*
. 低摩擦系數
. 出色的低溫柔韌性
聚氨酯工作溫度范圍
-40°F (-40°C) 到 200°F (93°C)*
. 耐磨性. 無損傷
硅膠
工作溫度范圍
-65°F (-54°C) 到 450°F (232°C)*
. 耐磨性
. 保護增強層
. 保持軟管冷卻，以確保
操作員的安全
TPV 工作溫度范圍
-40°F (-40°C) 到 250°F (121°C)*
. 極其耐用
. 耐候性及耐化學性
注意： *列出的溫度是對應材質常規的最低和最高溫度。 但是，制造過程的其他因素可能會限制工作溫度。有關軟管的實際工
作溫度，請查看特定的軟管頁面。
外層
Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-21
軟管
A
氣動盤管
及接頭
C
交通運輸
D
接頭
E
工具，設備
及附件
F
技術信息
G
管材
B
軟管材質概覽
Parflex 軟管材質分類
Parflex 軟管芯管材質分類
軟管芯管
材質代碼
材質
名稱軟管
H 共聚酯D6R, H6, R6, HFSR, HFS2R, HTB,HTBR, 560TJ, 563LT, 563TJ, 590TJ, 594TJ, 510C,
518C, 53DM/538DM, 55LT, HLB, S6, S9
N 尼龍510D, 518D, 520N, 527BA, 528N, 540N, 56DH, 575X, 575XN, 580N, 588N, 1035HT,
5CNG, MSH, MSXL, PTH, S5N, 1035HT, CNGRP
O 聚乙烯540P
PTFE 氟聚合物 PTFE 919/919B, 919J, 919BJ, 919U, 929/929B, 929BJ, 939/939B, 944B, 955B, PCW/
PCB, STW/STB, SCW/SCB, NCW/NCB, SCWV/SCBV, SCWV-FS/SCBV-FS
U 聚氨酯83FR, B9
Parflex 軟管外層材質分類
軟管外層
材質代碼
材質
名稱軟管
H 低溫共聚酯55LT, 53DM/538DM, 563LT
M 硅膠919J, 919BJ, 929BJ
U 聚氨酯560TJ, 563TJ, 590TJ, 594TJ, 510C, 518C, 518D, 520N, 528N, 527BA, 540N, 540P,
56DH, 575X, 580N, 588N, 83FR, 1035HT, B9, 5CNG, HLB, MSH, PTH, S5N, S6, S9
UTJ TOUGHJACKET聚氨酯 560TJ, 563TJ, 590TJ, 594TJ
N 彈性尼龍575XN
TPV 熱塑性硫化橡膠CNGRP
. G 良好或優異，很少或沒有膨脹，拉伸或表面變化。首選。
. L 邊際或有條件的。明顯的影響，但不一定表示缺乏可維護性。建議針對特定應用進行進一步測試。應評估異常久遠的
的影響，例如硬化或潛在的裂紋。
. P 差或不適用。不推薦如未進行過廣泛而現實的測試。
. — 表示未經測試。
. # 用于氟聚合物，表示良好的化學兼容性，但可能會過度滲透。
. 2 查看表格末尾的備注信息。
化學兼容性等級代碼：
|
