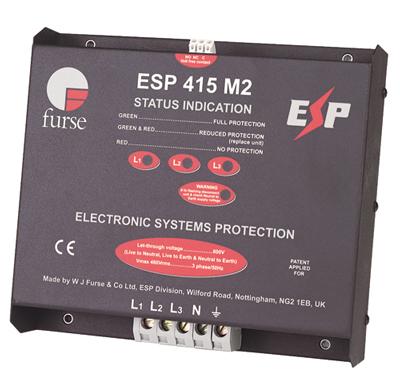

Furse三相電源避雷器ESP 415 M2, ESP 415 M4 ,
Furse ESP M2/M4 Series
產品名稱：三相電源避雷器ESP 415 M2,ESP 415 M4
產品型號：ESP 415 M2,ESP 415 M4
出品廠家：英國FURSE防雷器
規格 |
ESP 415M2 |
ESP 415M4 |
| 額定電壓(RMS)： |
415V |
415V |
| 工作電壓(RMS)： |
346-484V |
346-484V |
| 頻率范圍： |
40-60Hz |
40-60Hz |
| 電源額定電流： 直接連接至電源 通過串聯熔絲連接至電源 |
≤200A ＞200A |
≤200A ＞200A |
| 對地漏電流： |
＜250uA |
＜250uA |
| 顯示器線路電流： |
＜10mA |
＜10mA |
| 電氣連接： |
螺旋接線端 |
螺旋接線端 |
| -額定電流： |
1A |
1A |
| -額定電壓（RMS）： |
250V |
250V |
| 瞬時規格 |
ESP 415M2 |
ESP 415M4 |
| 6KV 1.2/50us開路電壓： |
590V |
570V |
| 4KV 1.2/50us開路電壓： |
560V |
540V |
| 2KV 1.2/50us開路電壓： |
510V |
480V |
| 5KV 8/20us滿足標準NFC61-740： |
670V |
650V |
| 2.5KV 8/20us滿足標準BS EN 60099-1:1994： |
580V |
560V |
| 6KV 0.5us100KHz駐波,500A滿足標準IEEEC62.41-19922環境類別B3 AS1768-1991附錄B,類別B： |
490V |
460V |
| 最大沖擊電流3-整個接地裝置： |
240KA |
480KA |
1 、殘壓低：在 8/20US 波形、 3KA 沖擊電流測試，殘壓低于 700v 。
2 、全保護模式，具有相對中、相對地、中對地全方位保護。
3 、設計壽命長，可達 20 年，高級的失效前告警，環境溫度范圍寬，具有正常才華故障顯示，適合各種環境使用，便于維護。
4 、工作電壓寬，最高可達 562V ，特別適合電網不穩定的現狀。
5 、創造性的 Sovtrip 多重?zé)崆谐夹g(shù)，預見到了未來行業標準的要求，使有缺陷或異常的電源安全斷開。
說明：
1 、適用情況是，客戶需要的額定最大沖擊電子流遠大于可能出現的最壞情況（ BS6651 ， IEEEC62.41 ）
2 、適于三相電源（ 346-484V ）
3 、對于最大沖擊電流為 240KA （整個裝置），使用 ESP 415M2
4 、對于最大沖擊電流為 480KA （整個裝置），使用 ESP 415M 4
應用：
在電源低壓配電板處使用這些裝置，以起特高沖擊電流保護作用。通常用于保護計算機、通訊設備和控制設備。
性能和優點：
1 、特高電大沖擊電流 240KA （整個裝置），使用 ESP 415M2 ； 480KA （整個裝置），使用 ESP 415M 4 。
2 、在所有導體之間的極低的允通電壓（相對中、相對地和中對地）。
3 、在雷電頻發環境下的反復保護，其預期壽命是 20 年。
4 、創造性的 Sovtrip 多重?zé)釘嚅_技術，預見到了管理當局今后的標準要求，可以把有故障或者出現異常的電源斷開（不以保護性能受損為代價）。
5 、保護狀態的三路目視指示。
6 、高級的失效前警告，所以您不會得不到保護。
7 、遠端指示設施可以將失效前的警告連接到建筑物管理系統，以蜂鳴聲或者指示燈的形式體現。
8 、轉換有源無伏特觸點使得保護器可用于警告相位丟失的情況（即斷電、熔絲燒斷等等）。
9 、獨特的閃爍報警方式，可指示潛在致使的中對地電源故障（因不正確接地、布線差錯或者不平衡條件造成的）。
10 、堅固的鋼盒。
11 、簡單的并聯方式。
12 、保護器基座使得金屬面板所連接的接地電感特別低。
13 、方便的安裝孔便于水平安裝。
14 、外形緊湊，適于安裝在配電板上。
15 、無需維護。
安裝：
在配電板上并聯安裝，既可安裝在入局隔離器的負荷側，也可安裝在與入局電源最近的出局處。
相線、中線及地線相接的連接引線應盡量短。相線 / 帶電連接引線應該裝上高斷裂能力（ HRC ）熔絲、開關熔絲、 MCCB 或者 C 型 MCB 。
|
