DTRO膜技術(shù)即碟管式反滲透膜技術(shù)，廣泛應(yīng)用于垃圾滲濾液處理、脫硫廢水處理、煤化工廢水和油氣田廢水處理等領(lǐng)域。

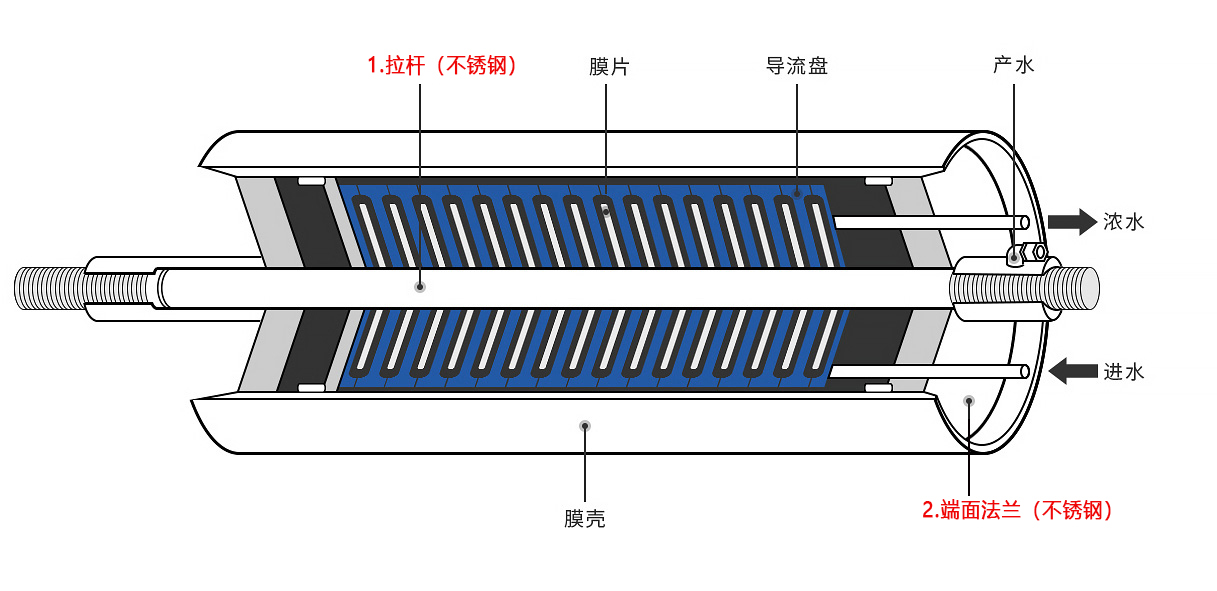

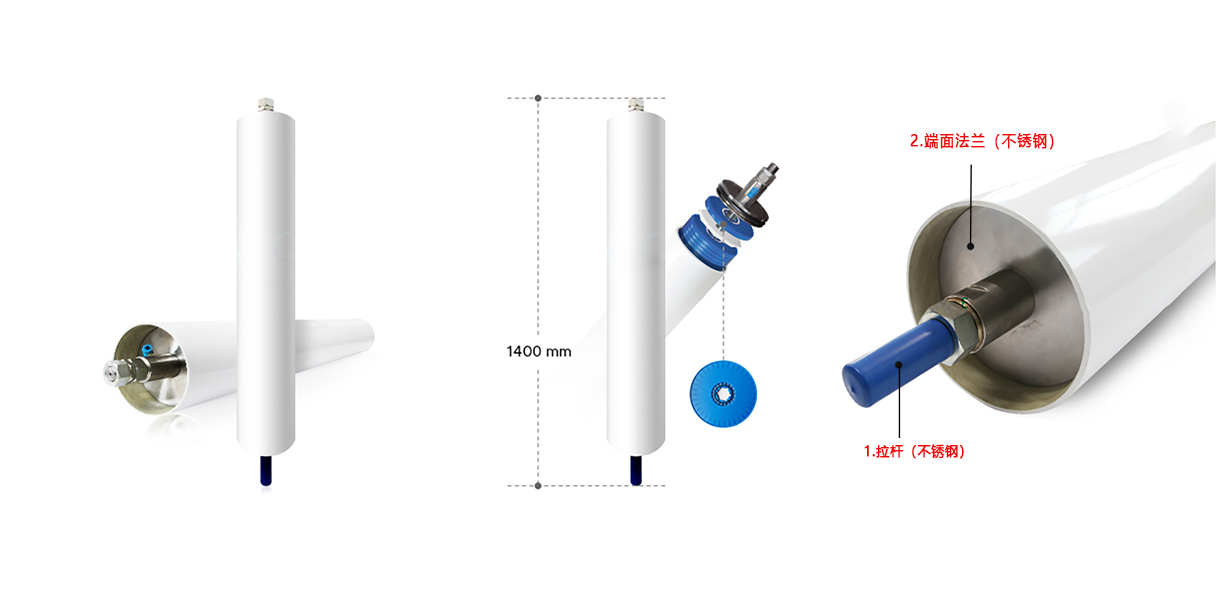

碟管式膜組件主要由RO 膜片、導(dǎo)流盤、中心拉桿（不銹鋼）、外殼、兩端法蘭（不銹鋼）各種密封件及聯(lián)接螺栓等部件組成。把過(guò)濾膜片和導(dǎo)流盤疊放在一起，用中心拉桿和端蓋法蘭進(jìn)行固定，然后置入耐壓外殼中，就形成一個(gè)碟管式膜組件。
因需要處理的介質(zhì)一般都具有比較強(qiáng)的腐蝕性，所以對(duì)中心拉桿和上下端面法蘭的品質(zhì)要求比較高，既要具有優(yōu)秀的防腐蝕性能又要具有足夠的機(jī)械性能，選用合適的材料是保證整個(gè)系統(tǒng)正常運(yùn)行的關(guān)鍵。
我公司是不銹鋼材料專業(yè)供應(yīng)商，進(jìn)入DTRO配套行業(yè)有6年時(shí)間，長(zhǎng)期穩(wěn)定的為蘇州、無(wú)錫、杭州、北京等各地環(huán)保設(shè)備制造廠家提供高品質(zhì)的DTRO中心拉桿和端面法蘭，年銷售中心拉桿用料350噸以上、端面法蘭用料800噸以上。
一. 中心拉桿
中心拉桿的材質(zhì)是14Cr17Ni2馬氏體不銹鋼，直徑35mm的研磨棒，直徑公差：0～-0.05mm，直線度：0.2mm/米。
化學(xué)成分
| 牌號(hào) | C | Si | Mn | P | S | Cr | Ni |
| 14Cr14Ni2 | 0.11～0.17 | ≤0.80 | ≤0.80 | ≤0.04 | ≤0.03 | 16～18 | 1.50～2.50 |
14Cr17Ni2是不銹鋼中強(qiáng)度與韌性搭配較好的一種鋼種。它對(duì)氧化性酸、大部分有機(jī)酸以及有機(jī)鹽類的水溶液有良好的耐蝕性。一般適于制造硝酸，醋酸生產(chǎn)和輕工，紡織等工業(yè)中的既要求強(qiáng)韌性又耐腐蝕的軸，活塞桿，泵等零件。
用在DTRO設(shè)備上的14Cr17Ni2不銹鋼需要經(jīng)過(guò)淬火+回火熱處理（調(diào)質(zhì)）。
熱處理工藝
1、淬火：950-970度，油淬；
2、回火：650-670度，充分保溫（至少4小時(shí)以上）。
注意：必須避開(kāi)在550度-450度的回火脆性區(qū)。
熱處理后機(jī)械性能：
抗拉強(qiáng)度：820N/mm2～980N/mm2 ，
斷后伸長(zhǎng)率：≥18%
沖擊韌性：KV2≥25 J/cm2
硬度：HRC=25-32

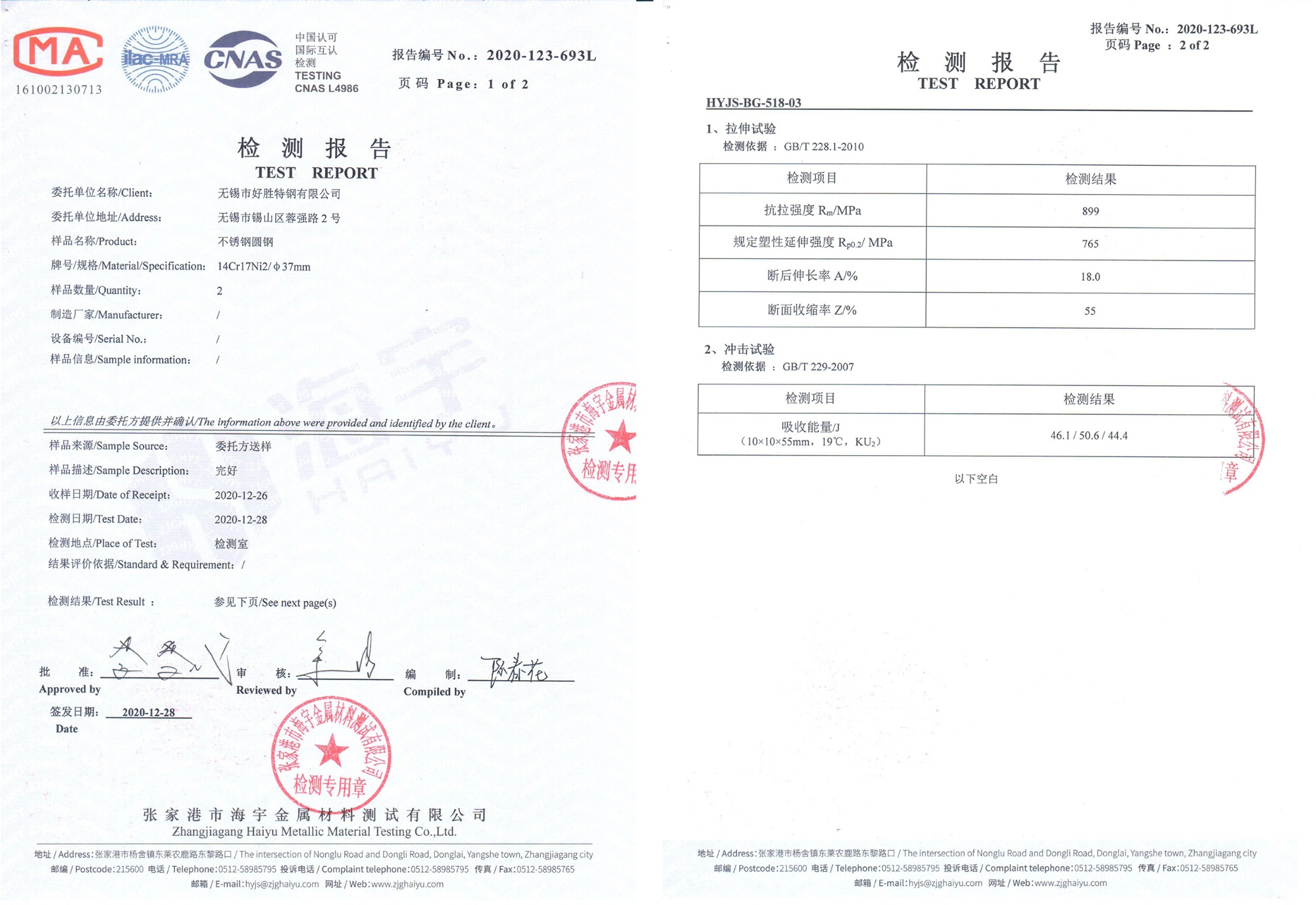

檢測(cè)報(bào)告：

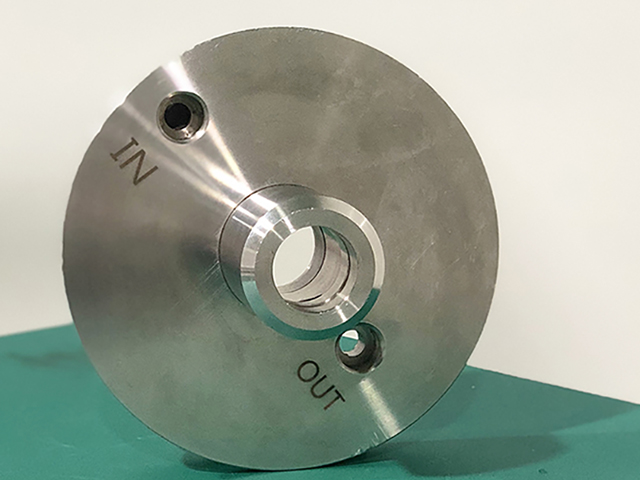

二. 端面法蘭
端面法蘭材質(zhì)是2205雙相不銹鋼，直徑220mm的鍛造圓鋼。
化學(xué)成分
牌號(hào) | C | Mn | P | S | Si | Ni | Cr | Mo | N |
022Cr23Ni5Mo3N | ≤0.030 | ≤2.0 | ≤0.03 | ≤0.02 | ≤1.0 | 4.5-6.5 | 22-23 | 3.0-3.5 | 0.14-0.2 |
2205雙相不銹鋼是由23%鉻,3%鉬及5-6%鎳氮構(gòu)成的雙相不銹鋼。它具有高強(qiáng)度、良好的沖擊韌性以及良好的整體和局部的抗應(yīng)力腐蝕能力。與316L和317L奧氏體不銹鋼相比,2205不銹鋼在抗點(diǎn)腐蝕及隙腐蝕方面的性能更優(yōu)越,它具有很高的抗腐蝕能力,與奧氏體相比,它的熱膨脹系數(shù)更低,導(dǎo)熱性更高。主要用于煉油, 化肥,造紙,石油,化工 等耐海水耐高溫濃硝酸等 的熱交換器和冷淋器及器件。
用在DTRO設(shè)備上2205不銹鋼圓鋼需要經(jīng)過(guò)固溶熱處理交貨。
熱處理工藝：
1000-1050℃之間保溫1-2小時(shí)，快速空冷或水冷。
熱處理后的機(jī)械性能：
抗拉強(qiáng)度：σb≥795Mpa，屈服強(qiáng)度σb≥550Mpa：延伸率：δ≥15%，硬度≤310（HB）
原材料產(chǎn)地：
東北特鋼，華新麗華，青山鋼鐵，永興特鋼等。

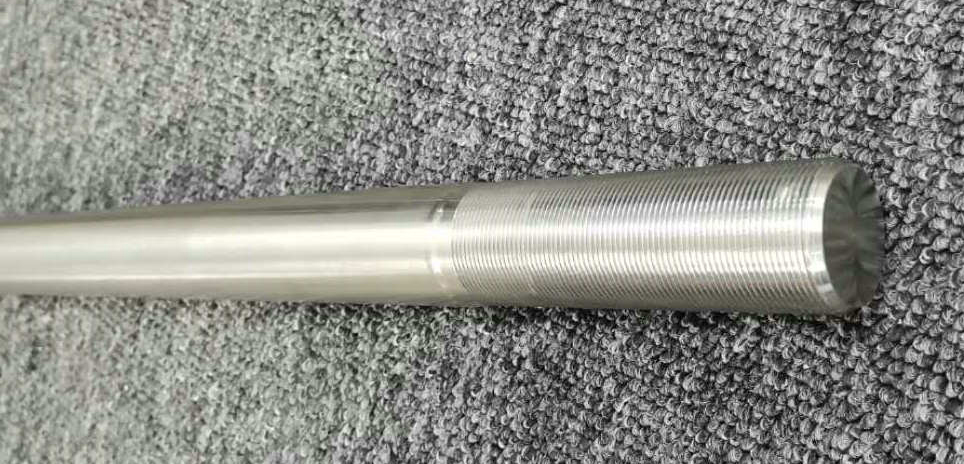

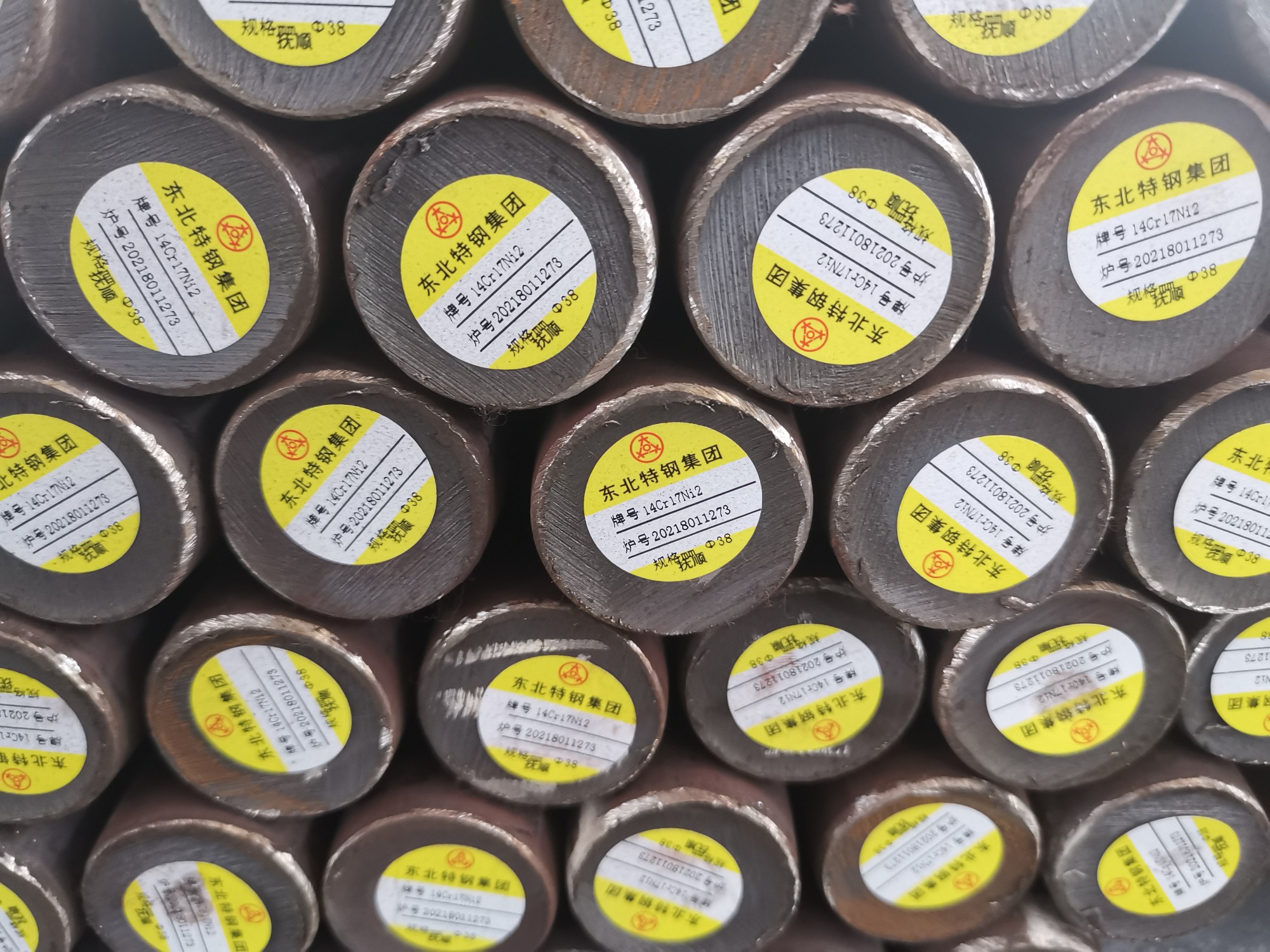

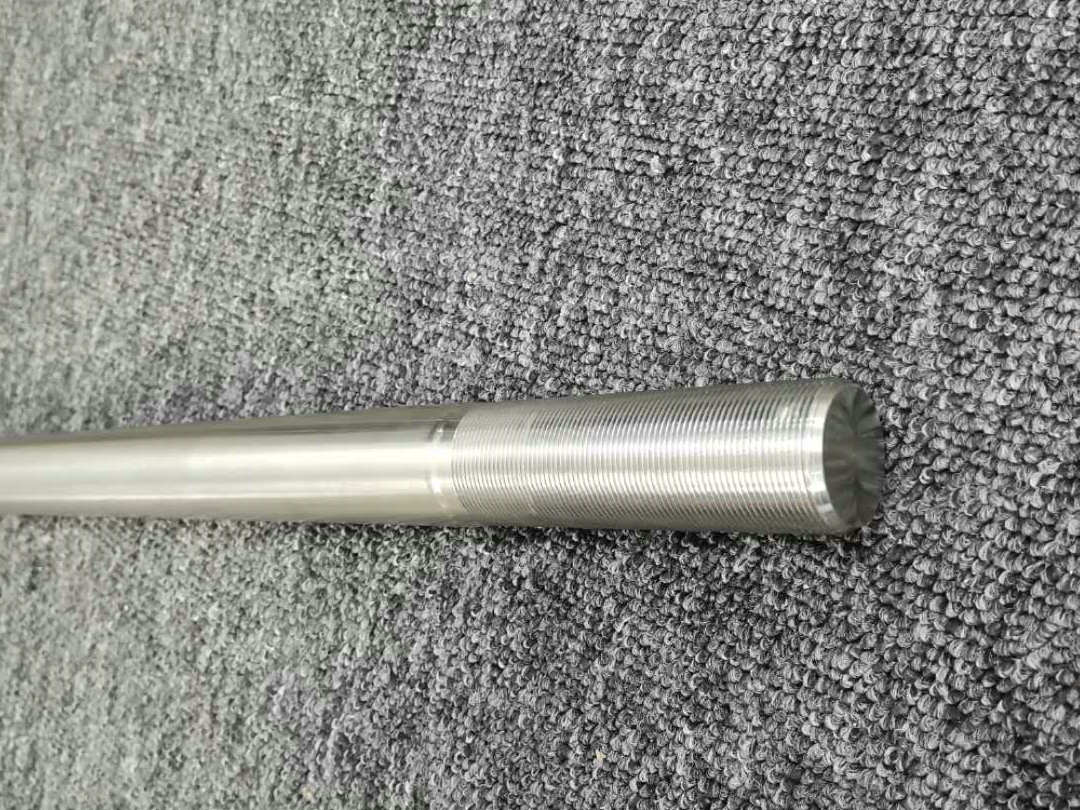

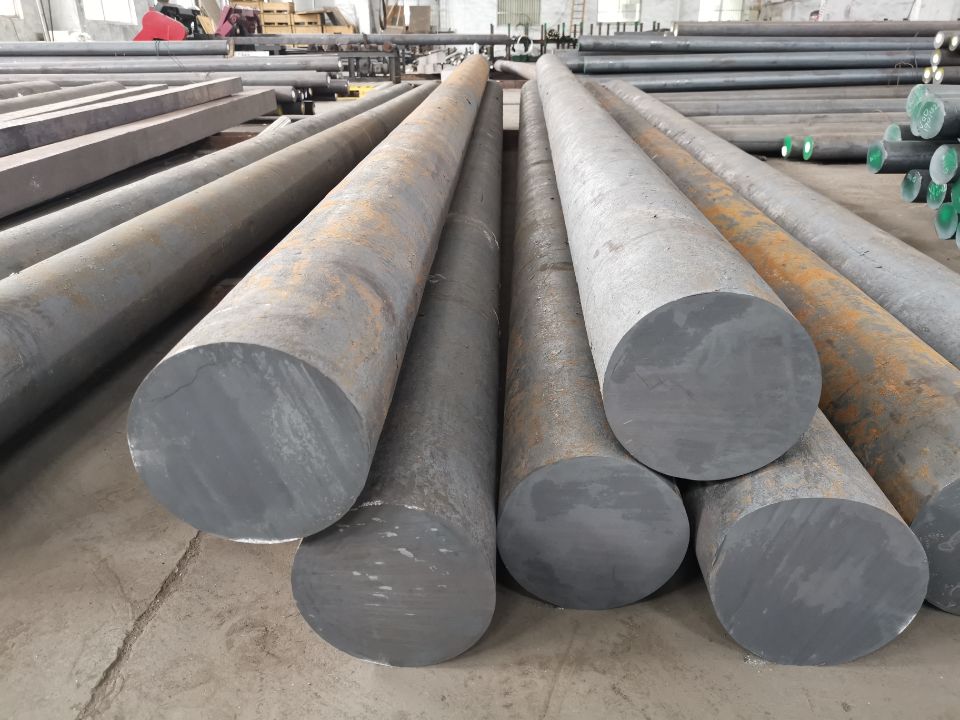

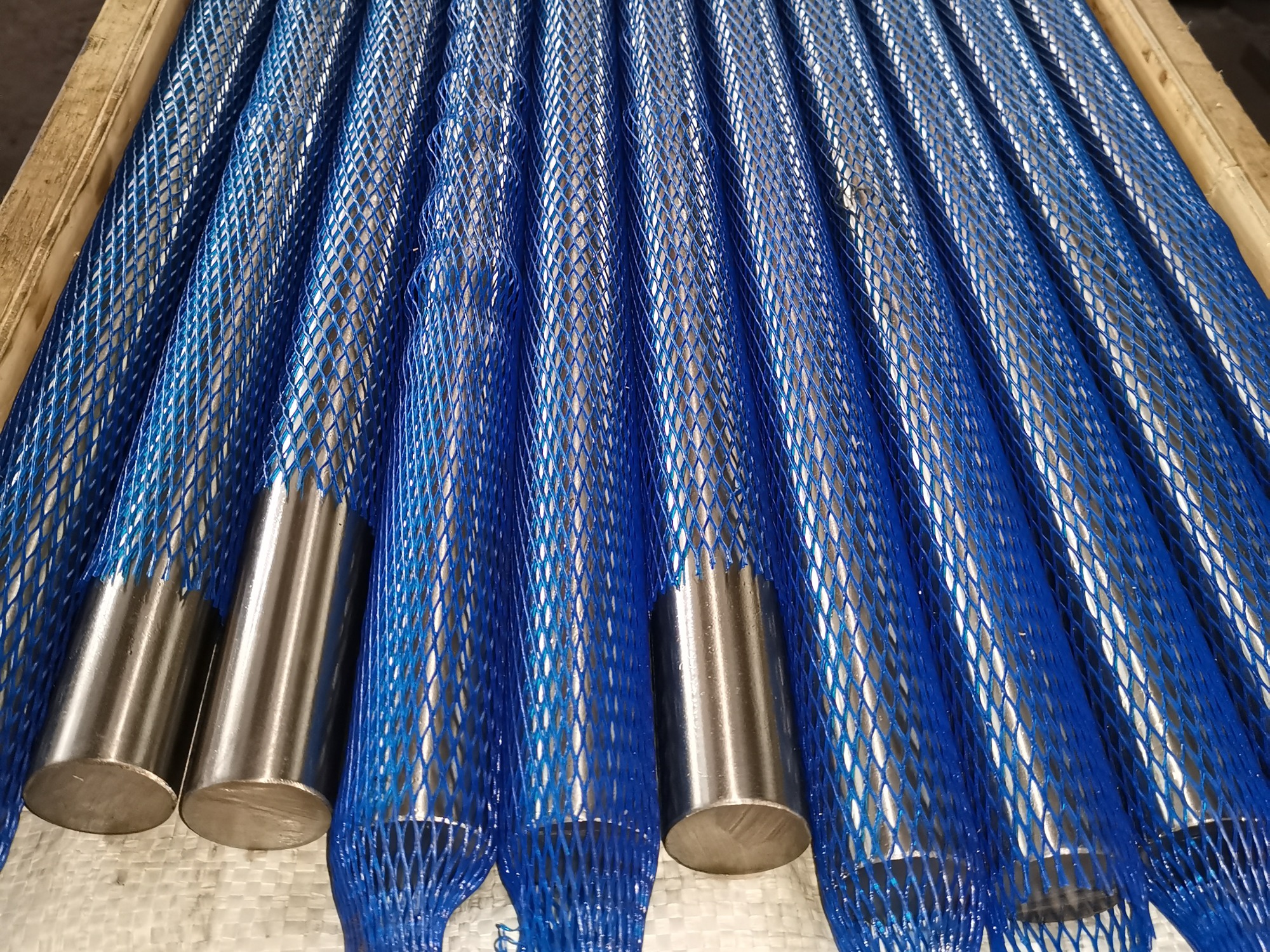

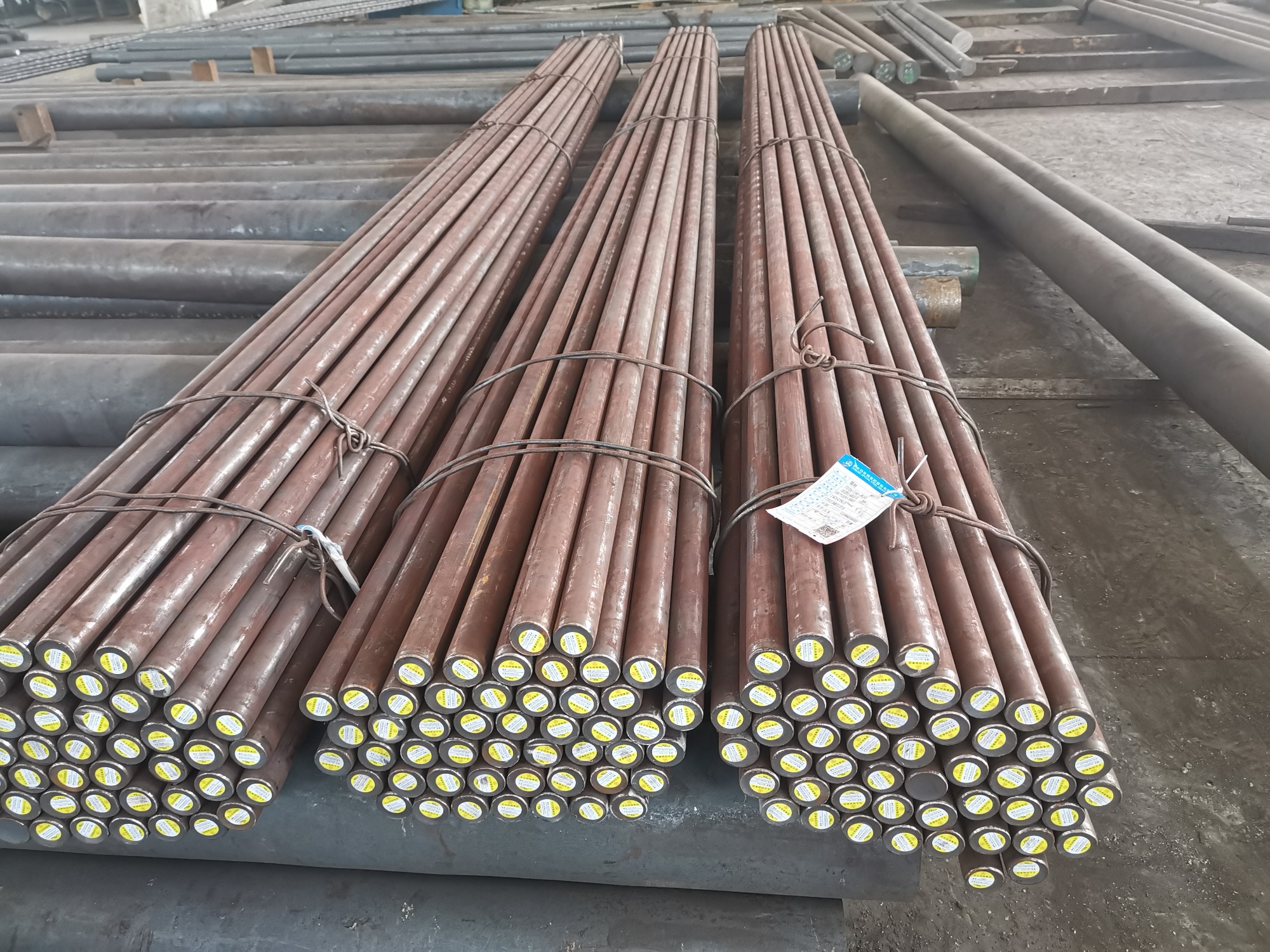

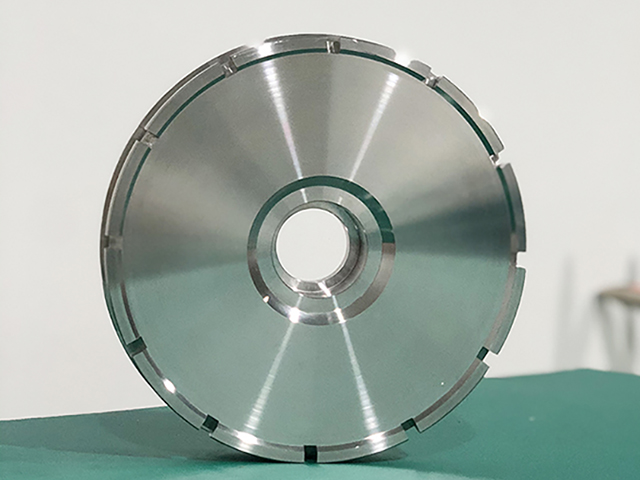

原料圖片：
生產(chǎn)過(guò)程視頻：
