PMA機器人系列軟管和配件 PMA Robotic Equipment
適用于自動化行業的PMA電纜保護系統
PMA Conduits For safety and efficiency with robotic and automation applications

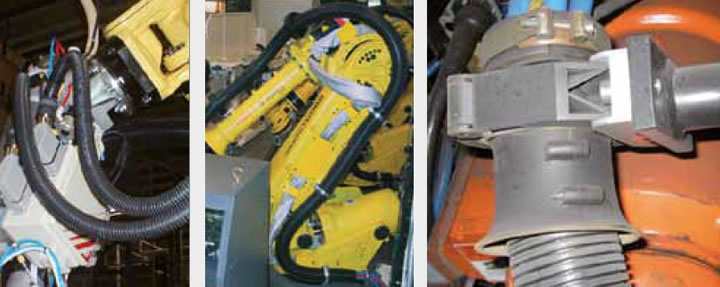

PMA機器人系列軟管和配件專為電纜保護和引導極端自動控制和機器人安裝而設計。所有組件有助于減少損壞和老化且能引導單元并顯著提升生命周期。安裝的運動部分將不會被限制。 不同種類的軟管可應用于不同的需求，如正確安裝系列附件可避免作用在軟管上的旋轉扭力，同時也可減少電纜系統上的壓力。 PMA機器人系列軟管和配件可使移動單元的安裝最佳化，同時使安裝過程更快更簡單。 The PMA Robotic Equipment has been designed to protect cables and leads in extreme automation and robotic installations. All components help to reduce damage and outwear of the stear and lead elements and can therefore significantly increase the life cycle of the installation. The movements of the installation will not be limited.Different conduit types for different applicational demands,suppor ts and a range of accessories can avoid torsion forces on the conduits if correctly applied and stresses on the complete cable package can be reduced.The PMA Robotic Equipment series allow an optimum installation along moving elements as well as a quick and easy installation.
所有與非PMA產品聯合使用而產生的不良后果由用戶自負。 If PMA products are used in conjunction with non PMA products, all product liability claims will be rejected.
- 關于PMA電纜保護系統機器人OEM配套問題匯總
PMA Conduits For safety and efficiency with robotic and automation applications
PDF Catalog
- PMA Cable Protection System for Automation Applications
For safety and efficiency with robotic and automation applications
XR90 (PA12)
R90 (PA12)
PUE (PUR)
PIS/PIH (PA12)
POS (Polyolefin)
ESD (PA12)

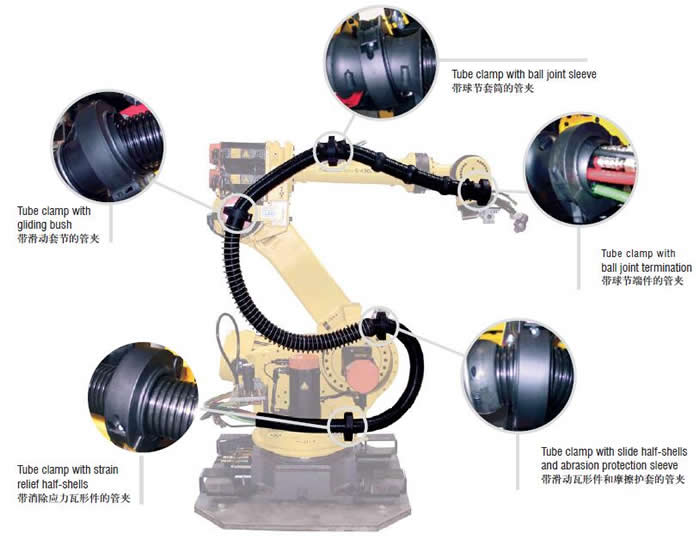

- Accessories
For use in association with PMA conduits and SH tube clamp
SH (Rapid assembly tube clamp for
positioning / guiding / fixing of PMA conduits)
+ GN (Slide half shells)
+ GN (Strain relief half shells)
+ GN (Strain relief half shell reduction)
+ GS (Half shell insert for cable loom fixing,
providing axial strain relief)
+ TK (Ball joint sleeve to increase flexibility and
relieve the conduit at the attachment points)
+ TR (Strain relief insert for TK providing axial fixing
of the conduit)
+ KE (Ball joint fitting for highest flexibility at the
termination)
To optimise conduit life
SV/SS (Abrasion protection or connection/torsion sleeves) |
To optimise conduit fixing at the termination
ES/ AS (Termination sleeves increase the pull out strength
of soft conduits at the termination
For swivel movements
DKLK (Swivel base for SH rapid assembly tube clamps)
For guiding of PMA conduits
LH (Compact and space saving tube clamp for fixing of PMA conduits)
+ GN (Slide half shells)
+ GN (Strain relief half shells)
+ GN (Strain relief half shell reduction)
For fixation of PMA conduits
GG (Straight flange fitting for PMA conduits)
GO (90° flange fitting for PMA conduits) |
- PMA PUE Conduits / 軟管 極高柔軟性，極柔軟，中壁和厚壁
用特殊改良聚亞氨酯制造。低機械強度軟管，彎曲半徑極小。
極度柔軟，耐磨性好（如機器人結構中的5-6軸）。
Order No.
Black
訂貨號
黑色 |
Conduit size NW
軟管規格
標稱內徑 |
Conduit size
Metric
軟管規格
公制 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半徑 |
PU
Meter
包裝
單位
米 |
PUET-23B |
23 |
25 |
22.4mm |
28.5mm |
35/70mm |
50 |
PUET-29B |
29 |
32 |
28.8mm |
34.5mm |
40/90mm |
30 |
PUET-36B |
36 |
40 |
35.8mm |
42.4mm |
50/120mm |
30 |
PUET-48B |
48 |
50 |
48.6mm |
54.5mm |
60/130mm |
21 |
PUET-56B |
56 |
68 |
56.3mm |
67.2mm |
90/170mm |
30 |
PUET-70B |
70 |
80 |
68.2mm |
80.5mm |
100/200mm |
30 |
要了解詳細技術規格，請索取“技術數據表”DB-Nr.11701
高級，特殊改良聚亞胺脂制成
不含鹵素和鎘
優異的柔軟性
溫度范圍：-60℃至+50℃
耐化學性：防燃油，礦物油，脂肪等
PUEH極柔軟，厚壁:在機器人和自動化方面的動態應用
Order No.
Black
訂貨號
黑色 |
Conduit size NW
軟管規格
標稱內徑 |
Conduit size
Metric
軟管規格
公制 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半徑 |
PU
Meter
包裝
單位
米 |
PUEHG-70B |
70 |
80 |
67.5mm |
80.2mm |
100/220mm |
30 |
要了解詳細技術規格，請索取“技術數據表”DB-Nr.11702
高級，特殊改良聚亞胺脂制成
高度柔軟性
優異的抗磨損性
耐拉伸率增強
不含鹵素和鎘
溫度范圍：-60℃至+50℃
耐化學性：防燃油，礦物油，脂肪等
PMA PIS/PIH極高柔軟性，中壁/厚壁
在機器人和自動化方面的動態應用。
用特殊改良聚酰胺（PA12）制造。
材料強度高，柔軟性極高
適用于機器人和自動化系統的動態的柔性
軟管敷設（如軸1-4）。
Order No.
Black
訂貨號
黑色 |
Order No. grey
訂貨號
灰色 |
Conduit size NW
軟管規格
標稱內徑 |
Conduit size
Metric
軟管規格
公制 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半徑 |
PU
Meter
包裝單位
米 |
MOQ(M)
最小起訂量
黑色B/
灰色S |
PIST-07B |
PIST-07S |
7 |
10 |
6.2mm |
10.0mm |
15/40mm |
50 |
-/- |
PIST-10B |
PIST-10S |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
-/- |
PIST-12B |
PIST-12S |
12 |
16 |
11.9mm |
15.8mm |
25/65mm |
50 |
-/- |
PIST-17B |
PIST-17S |
17 |
20 |
16.4mm |
21.1mm |
30/65mm |
50 |
-/- |
PIST-23B |
PIST-23S |
23 |
25 |
22.6mm |
28.4mm |
35/90mm |
50 |
-/- |
PIST-29B |
PIST-29S |
29 |
32 |
29.0mm |
34.3mm |
45/110mm |
50 |
-/- |
PIST-36B |
＃PIST-36S |
36 |
40 |
36.5mm |
42.5mm |
60/165mm |
30 |
-/1080 |
PIST-48B |
＃PIST-48S |
48 |
50 |
47.5mm |
54.5mm |
70/180mm |
30 |
-/960 |
PISG-17B |
＃PISG-17S |
17 |
20 |
15.2mm |
21.1mm |
30/80mm |
50 |
-/1400 |
PISG-23B |
PISG-23S |
23 |
25 |
21.7mm |
28.4mm |
40/100mm |
50 |
-/- |
PISG-29B |
PISG-29S |
29 |
32 |
27.9mm |
34.7mm |
50/120mm |
50 |
-/- |
PISG-36B |
PISG-36S |
36 |
40 |
35.8mm |
42.3mm |
60/180mm |
30 |
-/- |
PISG-48B |
PISG-48S |
48 |
50 |
46.7mm |
54.2mm |
70/200mm |
30 |
-/- |
PISG-56B |
PISG-56S |
56 |
68 |
56.3mm |
67.2mm |
110/270mm |
30 |
-/- |
PISG-70B |
PISG-70S |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
-/- |
PISG-95B |
PISG-95S |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
-/- |
PISG-125B |
PISG-125S |
125 |
146 |
126.5mm |
146.5mm |
350/480mm |
20 |
-/- |
標記為＃的產品有最小起訂量(MOQ)
高級，特殊改良聚酰胺12制成
PIS:中壁（標稱內徑07至48）
PIH：厚壁（標稱內徑56至125）
優異的耐候性和抗紫外線能力
自熄滅性好
優異的柔軟性
不含鹵素和鎘
在低溫、干燥的環境下，有很好的沖擊強度
在溫度范圍：-50℃至+95℃；短期溫度：+150℃
耐化學性：防燃油，礦物油，脂肪，堿，弱酸等
PMA POS極柔軟，中壁
在自動化以及機械制造和工業設施的應用，特別是在需要連續運動的環境下的應用。
Order No.
Black
訂貨號
黑色 |
Conduit size NW
軟管規格
標稱內徑 |
Conduit size
Metric
軟管規格
公制 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半徑 |
PU
Meter
包裝
單位
米 |
MOQ(M)
最小起訂量
黑色B |
POST-10B |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
- |
POST-12B |
12 |
16 |
11.9mm |
15.8mm |
30/70mm |
50 |
- |
POST-17B |
17 |
20 |
16.2mm |
21.2mm |
35/75mm |
50 |
- |
POST-23B |
23 |
25 |
22.6mm |
28.5mm |
40/100mm |
50 |
- |
POST-29B |
29 |
32 |
29.0mm |
34.5mm |
50/120mm |
50 |
- |
POST-36B |
36 |
40 |
36.5mm |
42.5mm |
60/180mm |
30 |
- |
POST-48B |
48 |
50 |
47.5mm |
54.5mm |
70/195mm |
30 |
- |
＃POSG-29B |
29 |
32 |
27.6mm |
34.5mm |
50/120mm |
50 |
1200 |
＃POSG-36B |
36 |
40 |
36.0mm |
42.5mm |
60/180mm |
30 |
1080 |
＃POSG-48B |
48 |
50 |
47.0mm |
54.5mm |
70/195mm |
30 |
960 |
POSG-70B |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
- |
＃POSG-95B |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
300 |
PMA POS極柔軟，中壁
在自動化以及機械制造和工業設施的應用，特別是在需要連續運動的環境下的應用。
Order No.
Black
訂貨號
黑色 |
Conduit size NW
軟管規格
標稱內徑 |
Conduit size
Metric
軟管規格
公制 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半徑 |
PU
Meter
包裝
單位
米 |
MOQ(M)
最小起訂量
黑色B |
POST-10B |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
- |
POST-12B |
12 |
16 |
11.9mm |
15.8mm |
30/70mm |
50 |
- |
POST-17B |
17 |
20 |
16.2mm |
21.2mm |
35/75mm |
50 |
- |
POST-23B |
23 |
25 |
22.6mm |
28.5mm |
40/100mm |
50 |
- |
POST-29B |
29 |
32 |
29.0mm |
34.5mm |
50/120mm |
50 |
- |
POST-36B |
36 |
40 |
36.5mm |
42.5mm |
60/180mm |
30 |
- |
POST-48B |
48 |
50 |
47.5mm |
54.5mm |
70/195mm |
30 |
- |
＃POSG-29B |
29 |
32 |
27.6mm |
34.5mm |
50/120mm |
50 |
1200 |
＃POSG-36B |
36 |
40 |
36.0mm |
42.5mm |
60/180mm |
30 |
1080 |
＃POSG-48B |
48 |
50 |
47.0mm |
54.5mm |
70/195mm |
30 |
960 |
POSG-70B |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
- |
＃POSG-95B |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
300 |
標記為＃的產品有最小起訂量(MOQ)
特殊改良聚丙烯制成
優異的交變彎曲性能和柔軟性
非常好的抗沖擊強度
不含鹵素和鎘
溫度范圍：-25℃至+95℃；短期溫度+130℃
耐化學性：防強酸
- XR90 很柔軟，中壁 適用于機器人及自動化領域動態軟管系統。
XR90 Multilayer Conduit For safety and efficiency with robotic and automation applications
For robotic and automation applications Cable protection with multilayer conduit and wear indicator
PDF Catalog
Order No.
Black/red
訂貨號
黑色/
紅色 |
Conduit size NW
軟管
規格
標稱
內徑 |
Conduit size
Metric
軟管
規格
公制 |
Profile
波紋 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**
Radius
靜態最小彎曲半 徑 |
Dyn.***
Radius
動態最小彎曲半徑 |
PU
Meter
包裝單 位
米 |
XR90G-17BR |
17 |
20 |
G |
16.8mm |
21.0mm |
30mm |
65mm |
50 |
XR90G-23BR |
23 |
25 |
G |
22.7mm |
28.4mm |
35mm |
90mm |
50 |
XR90G-29BR |
29 |
32 |
G |
29.1mm |
34.3mm |
45mm |
110mm |
50 |
XR90G-36BR |
36 |
40 |
G |
36.8mm |
42.2mm |
60mm |
165mm |
30 |
XR90G-48BR |
48 |
50 |
G |
47.3mm |
54.2mm |
70mm |
200mm |
30 |
XR90G-56BR |
56 |
68 |
G |
56.3mm |
67.3mm |
110mm |
270mm |
30 |
XR90G-70BR |
70 |
80 |
G |
67.4mm |
79.8mm |
150mm |
350mm |
30 |
外層，中間夾層和內層：高級特別配方聚酰胺12
磨損指示器
優異的交變彎曲性
柔軟性極佳，同時具有良好的機械強度
經改進的抗磨損性
良好的扭轉及抗拉強度
使用壽命較長
不含鹵素和鎘
溫度范圍：-40℃至+95℃；短期溫度+150℃
耐化學性：防燃油，礦物油，脂肪，堿，酸等
XR90H 極柔軟，中壁 多層軟管適用于機器人和自動化領域
Order NO.
grey
訂貨號
黑色 |
Fits to conduit size
NW metric
適配軟管規格
標稱內徑 公制 |
Profile
波紋 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**/dyn.***
Radius
靜態**/動態***
最小彎曲半徑 |
PU
Meter
包裝單 位
米 |
XR90H-70BR |
70 |
80 |
T |
67.5mm |
82.5mm |
150/300mm |
30 |
- 材質：外層，中間夾層和內層；高級特別配方聚酰胺12
- 帶有磨損指示器功能
- 優異的交變彎曲性
- 由于抗撕裂的擴展，以便于軟管不會突然發生斷裂
- 經改良，具有抗磨損性
- 高靈活性，較小的彎曲半徑
- 極好的扭轉性能
- 使用壽命較長
- 不含鹵素和鎘
- 溫度范圍：-40℃至+95℃；短期溫度：+150℃
ESD 極柔軟，中壁
在機器人和自動化領域動態安裝中需要防靜電要求的場合。
Order NO.
grey
訂貨號
黑色 |
Fits to conduit size
NW metric
適配軟管規格
標稱內徑 公制 |
Profile
波紋 |
Inside
Diameter
內徑 |
Outside
Diameter
外徑 |
Stat.**/dyn.***
Radius
靜態**/動態***
最小彎曲半徑 |
PU
Meter
包裝單 位
米 |
MOQ(M)
最小起訂量
黑色B |
ESDT-29B |
29 |
32 |
T |
29.0mm |
34.3mm |
55/110mm |
50 |
-- |
ESDT-36B |
36 |
40 |
T |
36.5mm |
42.5mm |
60/160mm |
30 |
-- |
ESDT-48B |
48 |
50 |
T |
47.5mm |
54.5mm |
70/200mm |
30 |
-- |
#ESDT-56B |
56 |
68 |
G |
56.5mm |
67.0mm |
110/250mm |
30 |
630 |
#ESDT-70B |
70 |
80 |
G |
67.5mm |
80.0mm |
150/330mm |
10 |
560 |
#ESDT-75B |
75 |
-- |
G |
76.0mm |
89.0mm |
155/350mm |
10 |
810 |
#ESDT-95B |
95 |
106 |
G |
91.5mm |
106.0mm |
170/440mm |
10 |
300 |
標記為#的產品有最小起訂量（MOQ）
- 材料：高級特別配方聚酰胺12制成
- 防靜電產生
- 用于室內和室外使用（非常良好的低溫性能）
- 優異的抗紫外線和高動態負載阻抗
- 不含鹵素和鎘
- 非常良好的化學性能
- 溫度范圍：-40℃至+90℃；短期溫度：+150℃
- 耐化學性：防燃油，礦物油，脂肪，堿，酸等
SH 管夾
SH 管夾與GN瓦形件組合，應用在機器人PMAFLEX保護軟的敷設和固定。粗厚的結構用作球節大筒，球節端件和滑動套節的支撐。管夾用作軟管的初步固定，安全螺針可確保更高的穩固要求。合攏和緊湊的設計可避免帶移動器件的管夾受干擾。
Order No. black
訂貨號
黑色 |
Fits with half-shell GN
適配瓦形件 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Dimensions
Length/Height/Width
尺寸
長度/高度/寬度 |
BSH-R29 |
BGN-S29T |
29 |
32 |
T |
71.0/67.0/26.0mm |
BSH-R29 |
BGN-S29G/BGN-R29 |
29 |
32 |
G/T+G |
71.0/67.0/26.0mm |
BSH-R36 |
BGN-S36T |
36 |
40 |
T |
81.5/77.5/26.0mm |
BSH-R36 |
BGN-S36G/BGN-R36 |
36 |
40 |
G/T+G |
81.0/77.5/26.0mm |
BSH-R48 |
BGN-S48T |
48 |
50 |
T |
96.0/91.0/26.0mm |
BSH-R48 |
BGN-S48G/BGN-R48 |
48 |
50 |
G/T+G |
96.0/91.0/26.0mm |
BSH-R56 |
BGN-S56G/BGN-R56 |
56 |
68 |
G |
112.5/103.5/30.0mm |
BSH-R70 |
BGN-R70G/BGN-R70 |
70 |
80 |
G |
149.0/144.0/40.0mm |
- 材料：高級合成聚酰胺制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
- 包含配件：管夾，1個PT型螺釘，1個直型釘
LH 緊湊式管夾
配合GN瓦形件的LH緊湊式管夾可應用于自動化應用中對PMAFLEX軟管的固定。
Order No. black
訂貨號
黑色 |
Fits with half-shell GN
適配瓦形件 |
Fits to conduit size
NW metric
適配軟管尺寸
標稱內徑 公制 |
Conduit
Profile
軟管
波紋 |
Dimensions
Width×Length×Depth
尺寸
寬×長×深 |
BLH-R56G |
BNG-S56G |
56 |
68 |
G |
121×30×128mm |
BLH-R70G |
BNG-S70G |
70 |
80 |
G |
121×30×128mm |
BLH-R70 |
-- |
-- |
-- |
-- |
-- |
- 材料：高級特殊配方聚酰胺6制成
- 2件管夾
- 特別緊湊的結構
- 要使用標準的半殼GN組合，“技術數據表”No.40050
- 易于安裝
- 允許緣于節省空間設計的自動化應用設備優化
- 由于減少機械應力（避免扭）延長電纜包的生命周期
- 不含鹵素和鎘
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 包含配件：管夾，BN瓦形件，2個PT型螺釘，1個直型釘
GN 滑動瓦形件
用于SH管夾的滑動瓦形件能讓軟管滑入管夾，從而降低軟管的軸向應力。
Order No. black
訂貨號
黑色 |
Fits to
適配 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Dimensions
Outside/Width
尺寸
外徑/寬度 |
BGN-R29 |
BSH-R29 |
29 |
32 |
T+G |
47.0/34.0mm |
BGN-R36/48 |
BSH-R48 |
36 |
40 |
T+G |
66.5/34.0mm |
BGN-R36 |
BSH-R36 |
36 |
40 |
T+G |
55.0/36.0mmm |
BGN-R48 |
BSH-R48 |
48 |
50 |
T+G |
66.5/36.5mm |
BGN-R56 |
BSH-R56 |
56 |
68 |
G |
81.0/38.0mm |
BGN-R56S/70 |
BSH-R70 |
56 |
68 |
G |
105.0/45.0mm |
BGN-R70 |
BSH-R70 |
70 |
80 |
G |
105.0/45.0mm |
- 材料：高級合成聚酰胺制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
GN 消除應力瓦形件
用于SH管夾的這種瓦形件可防止軸向移動，但仍可使軟管在管內選擇運動。
Order No. black
訂貨號
黑色 |
Fits to Tube Clamp SH
適配
SH管夾 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Dimensions
Outside/Width
尺寸
外徑/寬度 |
BGN-S29T |
BSH-R29 |
29 |
32 |
T |
47.0/34.0mm |
BGN-S29G |
BSH-R29 |
29 |
32 |
G |
47.0/34.0mm |
BGN-S36T |
BSH-R36 |
36 |
40 |
T |
55.0/34.0mm |
BGN-S36G |
BSH-R36 |
36 |
40 |
G |
55.0/34.0mm |
BGN-S48T |
BSH-R48 |
48 |
50 |
T |
66.5/36.5mm |
BGN-S48G |
BSH-R48 |
48 |
50 |
G |
66.5/36.5mm |
BGN-S56G |
BSH-R56 |
56 |
68 |
G |
81.0/38.0mm |
BGN-R70G |
BSH-R70 |
70 |
80 |
G |
105.0/45.0mm |
- 材料：高級合成聚酰胺制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
GN 消除應力縮減瓦形件
這種瓦形件可用于PMA SH管夾和其它較小軟管的自動化附件。軟管的鏡像移動可在允許范圍之內。
Order No. black
訂貨號
黑色 |
Fits to Tube Clamp SH
適配
SH管夾 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Dimensions
Outside/Width
尺寸
外徑/寬度 |
BGN-R36GT/48 |
BSH-R48 |
36 |
40 |
T+G |
66.5/34.0mm |
BGN-S56G/70 |
BSH-R70 |
56 |
68 |
G |
105.0/45.0mm |
BGN-R56G/70G |
BTR-R70G
BKE-R70G |
56 |
68 |
G |
80.0/35.0mm |
- 材料：高級合成聚酰胺制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
TK 球節套筒
SH 管夾配合TK球節套筒，可以在機器人的應用中控制PMAFLEX系列電纜保護軟管滑動和定位。此外，球節套筒提供更高的柔軟性和消除軟管應力。TR消除應力插入件可用來固定軟管在套管內的軸向移動。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
PT
Screws
PT型螺釘 |
Outside
Diameter
外徑 |
Dimensions
Width
寬度 |
BTK-R70 |
70 |
80 |
KA 50×20 |
122.0mm |
140.0mm |
材料：高級合成聚酰胺6制成
溫度范圍：-40℃至+105℃；短期溫度：+160℃
不含鹵素和鎘
包含配件：球節套筒，4個PT型螺釘
TR 消除應力插入件
TR消除應力插入件可防止軟管在TK球節套筒上的軸向運動，但仍可允許其徑向旋轉。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Outside
Diameter
外徑 |
Dimensions
Length
長度 |
BTR-R70G |
70 |
80 |
G |
92.0mm |
25.0mm |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
KE 球節端件
安裝在BSH管夾的球節端件，在末端安裝時提高靈活性。由于降低了機械壓力來幫助減少對軟管和電纜的應力。分線墊圈可被直接插入端口來控制和拉緊電纜，減少應力。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
PT
Screws
適配軟管
PT型螺釘 |
Outside
Diameter
外徑 |
Dimensions
Width
寬度 |
BKE-R70G |
70 |
80 |
KA 50×20 |
122.0mm |
128.0mm |
- 材料：高級合成聚酰胺6制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
- 包含配件：球節套筒，4個PT型螺釘
FE 滑動套筒
FE 滑動套筒可固定在SH管夾上，使軟管易于滑動，例如：與某一特定回拉裝置組合使用。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Outside
Diameter
外徑 |
Dimensions
Width
寬度 |
BFE-R70 |
70 |
79 |
104.0mm |
93.5mm |
- 材料：高級合成聚酰胺6制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
GS 墊圈式瓦形件
GS 墊圈用消除應力瓦形件應用于SH管夾上，用以固定不同大小特殊規格的電纜。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Outside
Diameter
外徑 |
Dimensions
Width
寬度 |
BGS-R70 |
70 |
80 |
G |
105.0mm |
45.0mm |
- 材料：高級合成聚酰胺制成
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
BKS 分線墊圈
消除應力分線墊圈，配合BGS墊圈式瓦形件，用于設置軟管內電線電纜組裝。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Dimensions in mm
B d D
尺寸 |
Weight
Kg/100pcs
重量
公斤/每100個 |
BKS-R70/00 |
70 |
35 |
17.5 |
81.5 |
13.8 |
BKS-R70/01 |
70 |
35 |
28.0 |
81.5 |
9.3 |
BKS-R70/01 |
70 |
35 |
13.2 |
81.5 |
10.7 |
BKS-R70/03 |
70 |
35 |
17.5 |
81.5 |
16.2 |
BKS-R70/04 |
70 |
30 |
17.5 |
81.5 |
10.2 |
BKS-R70/05 |
70 |
30 |
28.0 |
81.5 |
8.8 |
- 材料：特殊聚合物
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
SS/SV 摩擦護套
SV/SS 摩擦護套由特殊改良聚酰胺制造。該材料為自熄滅，不含鹵素和鎘，具有優越的耐磨性能。其中BSV型既可用作摩擦護套，又可用作連接護套或修理護套。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Outside
Diameter
外徑 |
Dimensions
Width
寬度 |
BSS-29 |
29 |
32 |
T+G |
55.0mm |
26.0mm |
BSS-36 |
36 |
40 |
T+G |
63.0mm |
30.0mm |
BSS-48 |
48 |
50 |
T+G |
75.0mm |
30.0mm |
BSS-56G |
56 |
68 |
G |
90.0mm |
33.0mm |
BSV-70G |
70 |
80 |
G |
108.0mm |
60.0mm |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
- 包含配件：配螺釘的防摩擦保護套
AS 軟管支撐護套
這種AS型的護套可以在允許的范圍內增加抗拉強度到最大值。特別適合PMAFLEX系列的PUE軟管，PMAFLEX系列的PUE軟管，PMAFIX系列管接頭或PMACLIP系列的支撐夾。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Inside/Outside
Diameter
內徑/外徑 |
Dimensions
Width
寬度 |
BAS-29T |
29 |
32 |
T |
25.5/30.0mm |
34.0mm |
BAS-36T |
36 |
40 |
T |
33.5/38.0mm |
47.0mm |
BAS-48T |
48 |
50 |
T |
44.0/50.0mm |
47.0mm |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
SGS 管夾
用于軟管安裝的這種管夾，是用符合DIN3016要求的鍍鋅鋼制造而成。不含鹵素的彈性件，為PMAFLEX軟管提供外加保護。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Dimensions
Width
尺寸
寬度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Thickness
尺寸
厚度 |
Fixing
Screw
適配
螺釘 |
SGS-36 |
36 |
40 |
80.0mm |
48.0mm |
19.0mm |
2×M6 |
SGS-48 |
48 |
50 |
94.0mm |
58.0mm |
19.0mm |
2×M6 |
SGS-56 |
56 |
68 |
118.0mm |
72.0mm |
24.0mm |
2×M6 |
SGS-70 |
70 |
80 |
130.0mm |
85.0mm |
24.0mm |
2×M6 |
- 材料：鋼制鍍鋅
- 人造橡膠剖面（EPDM）,不含鹵素
- 平滑固定PMAFLEX軟管
- 良好的臭氧和耐老化性能
- 溫度范圍：-40℃至+120℃
ES 套管內套支撐
減少軟管末端的變形以增強其抗拉強度。特別適配于SH管夾和GN消除應力瓦形件。
Order No. black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Conduit
Profile
軟管
波紋 |
Inside/Outside
Diameter
內徑/外徑 |
Dimensions
Width
寬度 |
BES-48G |
48 |
50 |
G |
43.5/51.0mm |
18.0mm |
BES-70G |
70 |
80 |
G |
63.0/80.0mm |
23.0mm |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘
DKLK 帶有運轉器設計的旋轉底座
應用于自動化和機器人方面。
Order No. black
訂貨號
黑色 |
Fits to
適配 |
Dimensions
Length
長度 |
Dimensions
Width
尺寸
寬度 |
Dimensions
Height
尺寸
高度 |
Fits to screws
適配螺釘尺寸 |
DKLK-R56X56 |
BSH-R29/BSH-R36/BSH-R48 |
56mm |
56mm |
21.5mm |
M8 |
DKLK-R100X80 |
BSH-R56/BS-R70 |
100mm |
80mm |
20.0mm |
M10 |
DKLK-R100X80/01 |
BSH-R29/BSH-R36/BSH-R48 |
100mm |
80mm |
23.0mm |
M8 |
- 材料：黑色陽極化鋁
- 結構緊湊
- 以最小的活動軸承高質量密封
- 允許電纜包組件旋轉
- 適用于在所有裝配位置中相對較高的機械力
- 易于安裝在中央螺桿軸承上的BSH型系列管夾
- 圓柱銷防止軸承夾的扭曲
- 溫度范圍：-50℃至+105℃
- 包含配件：帶有運轉器設計的旋轉底座，1個螺絲釘
GG 直型法蘭
帶鎖緊裝置的卡子能保證了PMAFLEX軟管的無振動連接。此外，在與ES軟管內套支撐連用時，還能提高抗拉強度。配合選配的密封圈，防護等級可達IP65.
Order No.
IP50 black
訂貨號
黑色 |
Order No.
IP50
grey
訂貨號
灰色 |
Fits to conduit size NW metric
適配軟管尺寸
標稱內徑 公制 |
Dimensions
Width
尺寸
寬 |
Dimensions
Height
尺寸
高 |
Dimensions
Diameter
尺寸
直徑 |
BGG-56 |
SGG-56 |
56 |
68 |
82.0mm |
42.0mm |
97.0mm |
BGG-70 |
SGG-70 |
70 |
80 |
97.0mm |
48.0mm |
114.0mm |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃
- 不含鹵素和鎘
- 包裝配件：帶管夾的法蘭，扁平法蘭密封圈，軟管密封環（選擇性安裝 IP65）
GO 90度法蘭彎頭
在電纜保護系統中被廣泛地應用。
Order No.
IP50 black
訂貨號
黑色 |
Fits to conduit size NW
適配軟管
標稱內徑 |
Fits to conduit size metric
適配軟管
公制 |
Dimensions
Width
尺寸
寬度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Length
長度 |
BGO-56 |
56 |
66 |
82.0mm |
101.0mm |
122.0mm |
BGO-70 |
70 |
80 |
97.0mm |
115.0mm |
142.0mm |
- 材料：高級，特殊配方聚酰胺6制成
- 法蘭密封圈FG04由EPDM制成
- 法蘭密封圈FG04/01由NBR制成，按需要提供
- 非常高的抗沖擊強度
- 配合PMAFLEX軟管使用具有很好的防震作用
- 高強度的抗拉能力
- 防護等級：IP50（使用軟管密封圈達到IP65）
- 非常良好的化學性能，不含鹵素和鎘
- 溫度范圍：-40℃至+105℃
- 包裝配件：法蘭主體，固定夾（包含螺絲），法蘭密封圈（FG04或FG04/01）,軟管密封圈（選配SG03.可達IP65）
GH 管夾
這種管夾通常用在大口徑PMA軟管的安裝上，結合理想的消除應力設計，避免軟管軸向運動，管夾可以預安裝在軟管上，使安裝工作簡易化。
Order No.
IP50 black
訂貨號
黑色 |
Fits to conduit size NW metric
適配軟管尺寸
標稱內徑 公制 |
Dimensions
Width
尺寸
寬度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Thickness
尺寸
厚度 |
Fixing
Sorew
適配
螺釘 |
BGH-23 |
23 |
25 |
58.0mm |
31.5mm |
16.0mm |
2×M5 |
BGH-29 |
29 |
32 |
70.0mm |
37.5mm |
19.0mm |
2×M6 |
BGH-36 |
36 |
40 |
80.0mm |
46.0mm |
24.0mm |
2×M6 |
BGH-48 |
48 |
50 |
94.0mm |
58.5mm |
24.0mm |
2×M6 |
BGH-56 |
56 |
68 |
118.0mm |
72.0mm |
26.0mm |
2×M8 |
BGH-70 |
70 |
80 |
130.0mm |
85.0mm |
30.0mm |
2×M8 |
- 材料：高級合成聚酰胺
- 溫度范圍：-40℃至+105℃；短期溫度：+160℃
- 不含鹵素和鎘

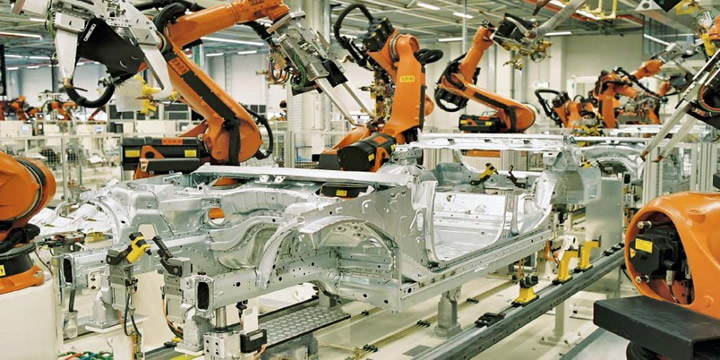

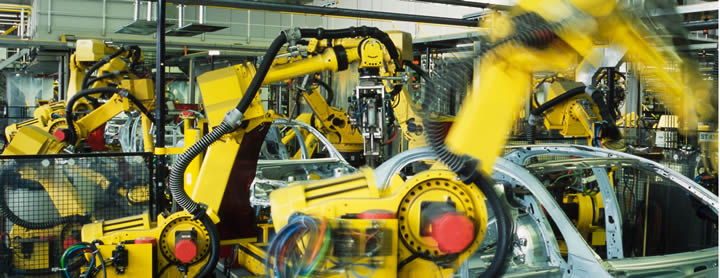

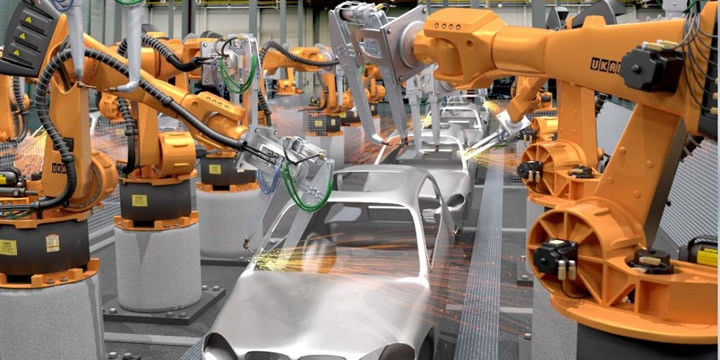

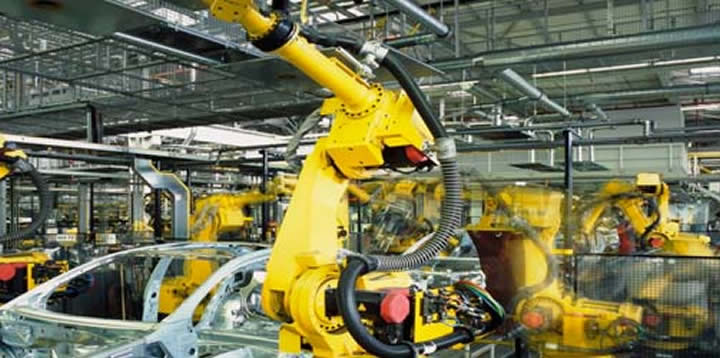

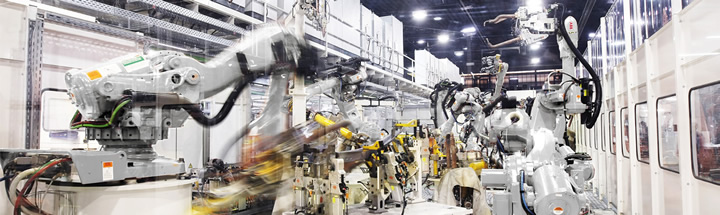

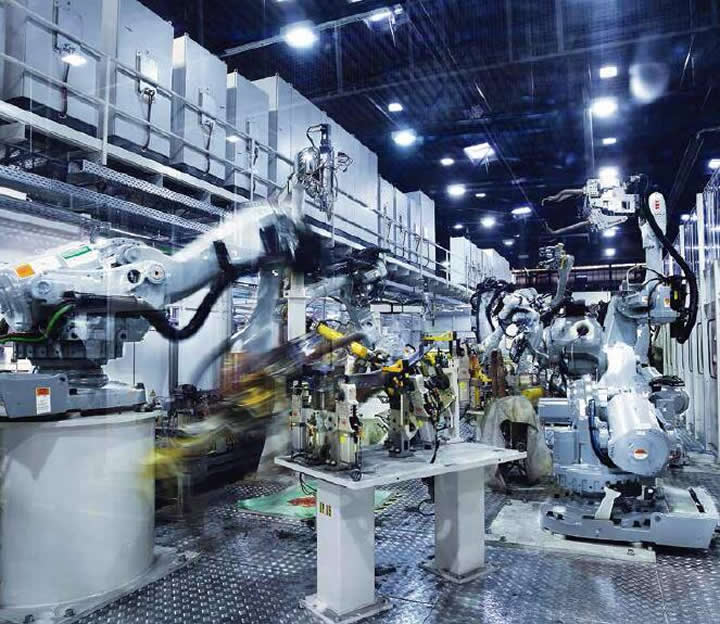

- PMA機器人系列軟管和配件機器人應用案例圖片分享
PMA Cable Protection System for Automation Applications
瑞士PMA Cable Protection System for Automation Applications
PMA機器人系列軟管和配件 PMA Robotic Equipment
適用于自動化行業的PMA電纜保護系統
信德邁科技(北京)有限公司 CNMEC Technology Company
地址：北京市朝陽區望京SOHO-T1-C座2115室
郵編：100102
*Tel: 010-8428 2935 | * Fax: 010-8428 8762
*手機：139 1096 2635
*電子郵件： sales@cnmec.biz
主頁：http://www.0591w.com/abb/pma.html
公司網址：www.0591w.com
聯系方式：sales@cnmec.biz
信德邁公司公眾賬號：xindemai
|
