隔膜密封：淺談法蘭壓力等級

法蘭普遍應用于流程行業中流體輸送管道的連接，承受高溫高壓的工作環境。為了確保連接可靠，必須選擇正確的法蘭。法蘭的選型主要要考慮以下幾個要素：

法蘭標準
尺寸規格及壓力等級
密封面型式
材質
溫度

前幾期我們已經簡單介紹了法蘭標準，有興趣的讀者可點擊以下鏈接查閱：盾之技術 | 隔膜密封：淺談法蘭標準。對于其他一些選型要素，法蘭的尺寸規格和密封面型式都是對應的，一般情況下不會有問題，但是法蘭的壓力等級（一般稱磅級）在不同的標準中并沒有一一對應關系，且與法蘭材質和使用溫度密切相關，所以選型具有一定的難度，也是法蘭正確選型的關鍵。在此，僅針對ASME B 16.5-2009標準，簡單介紹法蘭壓力等級。

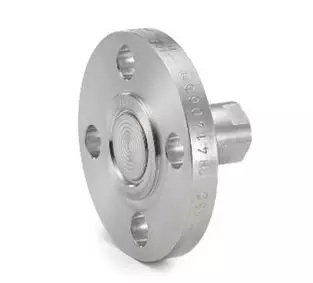

隔膜密封：淺談法蘭壓力等級

當法蘭磅級為150#時，法蘭隔膜壓力表的量程是否可以為0-2.5MPa？要回答這個問題，我們必須對法蘭壓力等級有一定的了解，才能確保儀表的正確選型和安全使用。

ASME B16.5-2009標準中壓力等級代號的定義：Class后接無量綱的數值即為壓力-溫度等級代號，例如Class150。對于特定材質，可在該標準中查表找到不同溫度下各個壓力等級所對應的許用壓力。相反，也可以根據使用溫度和工作壓力確定特定材質法蘭的壓力等級。該標準中給出了總共49個材質組的溫度-壓力等級-需用壓力對照表，基本涵蓋了一般工況下的經常用到的材質，溫度和壓力范圍。從表格中可以明顯看出壓力等級只是一個等級代號，并不是具體的壓力值，一定不能將壓力等級用于計算。

下表選取ASMEB16.5-2009標準中1.1材質組的壓力-溫度額定值表。表格中列出了1.1材質組包含的幾種材質，列出了溫度范圍以及壓力等級對應的在不同溫度下的工作壓力。使用該表格需注意以下幾點：

材質的表達方式，以公稱化學成分的方式給出，第二列是鍛件的材料標號，第三列是鑄件的材料標號，第四列是板材的材料標號。鍛件，鑄件，板材的標號均依據ASTM材料標準。不同標準表示的材質可根據材質的化學成分對應到ASTM標準。如表中的A105是一種低碳鋼鍛件，與20鋼類似。

表中給出的溫度單位是°C（攝氏度），有些應用給出的是°F（華氏度），需要換算后對應使用；表中給出的壓力單位是bar，對于別的壓力單位同樣需要換算后對應使用。

表格中帶括號的注釋同樣要引起重視，它們一般是給出某種材質的應用極限，為保證安全，選用時一定要保留足夠的安全系數。

以上僅僅探討了法蘭本身的承壓能力，而壓力表配套隔膜的法蘭選擇不僅僅要看工藝參數本身，還要考慮壓力表選用及量程標準造成的不匹配。

通過對照上述表格中的數據，我們發現2.5MPa已經超過了150#法蘭的許可壓力，會造成應用風險。在某些溫度條件下，即使壓力表量程為1.6MPa，依然會有使用風險。在這個案例中，我們可能需要降低壓力表的量程，或者根據工藝條件重新設計法蘭連接的壓力等級。

關于法蘭壓力等級，以及關于隔膜密封產品應用的更多問題，歡迎垂詢我公司銷售及技術部門的相關人員。
