渦街流量儀表

當流體通過鈍體（或稱漩渦發生體、阻流件）時，將在其后兩側產生交替的漩渦，這種現象稱為卡曼渦街，渦街的頻率與流經鈍體的流速成正比，測得頻率，可知流量的大小。

原理

當流體通過鈍體（或稱漩渦發生體、阻流件）時，將在其后兩側產生交替的漩渦，這種現象稱為卡曼渦街，渦街的頻率與流經鈍體的流速成正比，測得頻率，可知流量的大小。

式中Sr是斯特勞哈系數，與Re有關； 為鈍體的迎流向寬度；D為管道內徑。

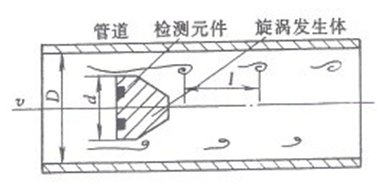

渦街流量計原理圖

檢測渦街頻率的方法有熱敏式、超聲式、應變式、應力式、電容式、光電式、電磁式……多種。漩渦發生體有單體、多體，原則上應采用在較寬的雷諾數范圍內產生穩定、可靠的漩渦，信噪比高，且便于加工、易與檢測件組合，材質滿足流體的要求，耐溫、耐腐蝕等條件。

將頻率的多種檢測方法與各種漩渦發生體相互組合，形成了多種型號的渦街流量計。

二、特點
（1）可適用于多種流體，氣、液、蒸汽及部分混相流體（容積比率小于2%）。
（2）輸出頻率信號，與流體的容積流量成正比，不受流體組分、溫度、壓力、密度的影響。
（3）無可動部件，可靠性好,
（4）結構簡單、牢固與二次表形成一體，安裝、維修簡便。
（5）量程比可達10:1以上，準確度可達±1~2%，重復性0.2%，壓損小。
（6）Re數小于20000時，渦街不穩定，不適用于高粘度、低流速、小口徑的工況。
（7）渦街的產生受流速分布及漩渦的影響，因此上游必需有20D以上的直管段長度。
（8）不適用于管道機械振動的工況及脈動流。
（9）儀表系數分辨率低，口徑越大分辨率越低，一般為300毫米。

三、應用領域

渦街流量計推向市場約在上世紀70年代，它是一種結構緊湊的儀表，可適用于液、氣、蒸汽多種流體，據統計，用于液體可選用儀表較多，液、氣、蒸汽選用比例大致為3：3、：4。后者多為低于4000C的飽和蒸汽。以下情況建議慎用：流速低、粘度高的流體，因其Re數較低，渦街信號不穩定；其次，插入式渦街的探頭容易產生振動，信號也不穩定，選用應慎重。在我國流量儀表市場中，年產量約4萬多臺。

四、發展方向

（1）信號處理技術數字化 采用跟蹤濾波、自適應濾波和數字頻譜分析，提高渦街流量計的準確度、抗干擾能力、擴大測量范圍。

（2）結構一體化、功能智能化、檢測多參數---等均是今后的發展方向。

（3）優化安裝 安裝前直管段長度一般需20D以上，如儀表結構采用收縮管，不僅可加大流速，還可改善流場，均利于渦街信號的穩定。

（4）干標 干標不僅節約設備、經費，而且縮短生產周期。經國內外二十多年的努力，已取得顯著成績，開始實施。據美國“Fisher & Porter” 公司評估，‘干標’的誤差約為實流標定的一倍。
