NPT螺紋，PT螺紋，G螺紋和公制螺紋的含義和區別
NPT，PT，G 都是管螺紋
NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716
PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306。
G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307
另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等于８分，1/4 吋就是２分，如此類推．
G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們的區別，
公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。
公制螺紋用公制單位， 美英制螺紋用英制單位。
管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
螺紋的角度：公制和美制螺紋都是60度，英制是55度，TM水管螺紋是30度、SM針車螺紋和BC螺紋也是60度、公制梯形螺紋30度、英制梯形螺紋29度、臺形螺紋（TW29度 TR和TM30度）
普通螺紋：公制螺紋 M；英制W；美制UNC、UNE、UNEF
管螺紋：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM
風嘴螺紋：CTV、TV 1/4-20的外徑尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).
英制螺紋： 按照公稱尺寸和每英寸牙數制定規格
如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公稱尺寸1/4 即大徑為6.35mm（25.4除4=6.35）每英寸20牙，依此類推。

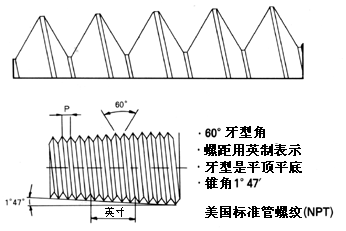

NPT螺紋簡圖
NPT螺紋簡要尺寸
管子公稱尺寸
in |
1/16 |
1/8 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1 ? |
1 ? |
2 |
2 ? |
3 |
3 ? |
4 |
| 管子外徑 |
in |
0.3125 |
0.405 |
0.54 |
0.675 |
0.84 |
1.05 |
1.315 |
1.66 |
1.9 |
2.375 |
2.875 |
3.5 |
4 |
4.5 |
| mm |
7.9 |
10.3 |
13.7 |
17.1 |
21.3 |
26.7 |
33.4 |
42.2 |
48.3 |
60.3 |
73 |
88.9 |
101.6 |
114.3 |
| 每英寸牙數 |
27 |
18 |
14 |
11 ? |
8 |
| 螺距：mm |
0.9408 |
1.411 |
1.814 |
2.209 |
3.175 |
| 旋合長度：mm |
4.064 |
4.102 |
5.786 |
6.096 |
8.128 |
8.611 |
10.16 |
10.668 |
11.074 |
17.323 |
19.456 |
20.853 |
21.438 |
| 旋合中徑：mm |
7.142 |
9.489 |
12.487 |
15.926 |
19.772 |
25.117 |
31.462 |
40.218 |
46.287 |
58.325 |
70.159 |
86.068 |
98.776 |
111.433
|
根據螺紋用途不同可分為：

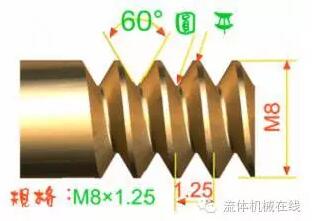

國際公制標準螺紋(International Metric Thread System)：
我國國家標準 CNS 采用之螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如 M8x1.25。(M：代號、8：公 稱直徑、1.25：螺距)。
美國標準螺紋(American Standard Thread)：
螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為 60 度，規格以 每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如 1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。
統一標準螺紋(Unified Thread)：
由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。 螺紋角亦為 60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如 1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC 代號)

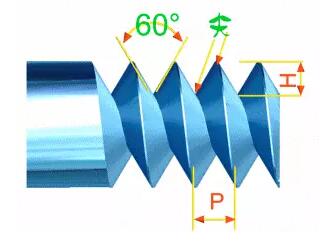

V 形螺紋(Sharp V Thread)：
頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為 60 度。

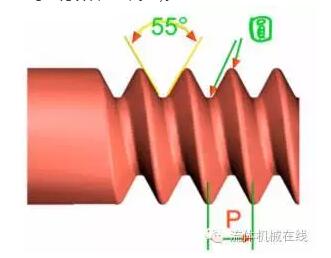

惠式螺紋(Whitworth Thread)：
英國國家標準采用之螺紋。螺紋角為 55 度，表示符號為“W”。適用于滾壓法制造。表示法如 W1/2-10。(1/2：外徑；10：每寸牙數；W 代號)。

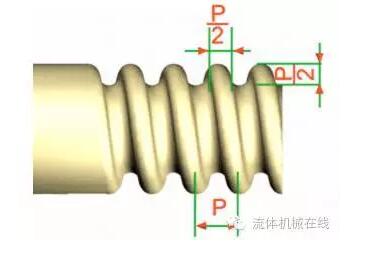

圓螺紋(Knuckle Thread)：
為德國 DIN 所定之標準螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。

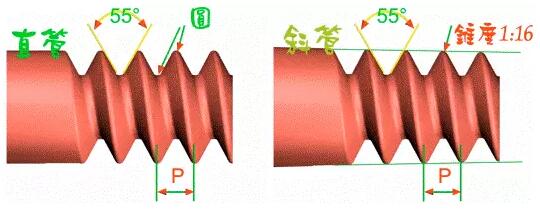

管用螺紋(Pipe Thread)：
為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。螺紋角為 55 度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”，其錐度為 1：16，即每尺 3/4 寸。

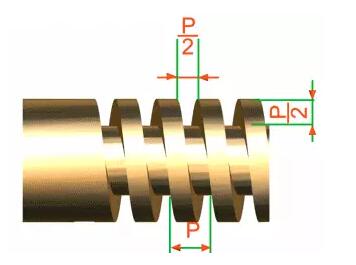

方螺紋(Square Thread)：
傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。
梯形螺紋(Trapezoidal Thread)：
又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調 整。公制之螺紋角為 30 度、英制之螺紋角為 29 度。一般用于車床 之導螺桿。表示符號為“Tr”。

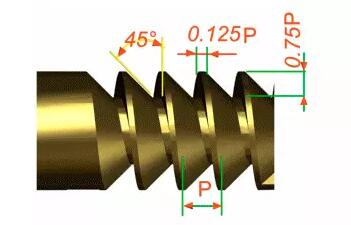

鋸齒形螺紋(Buttress Thread)：
又稱斜方螺紋，只適于單方向傳動。如螺旋千斤頂、加壓機等。 表示符號為”Bu”。
滾珠螺紋：
為傳動效率好之螺紋，其制造困難，成本極高，乃用于精密之機械上。如數控工具機之導螺桿。

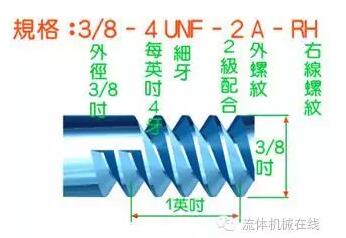

英制螺栓之表示法
LH 2N 5/8 × 3 - 13 UNC━ 2A
(1)LH 為左螺紋 (RH 為右螺紋，可省略) 。
(2)2N 雙線螺紋。
(3)5/8 英制螺紋，外徑 5/8 ”。
(4)3 螺栓長度 3” 。
(5)13 螺紋每寸牙數 13 牙。
(6)UNC 統一標準螺紋粗牙。
(7)2 級配合，外螺紋(3：緊配合；２：中配合；1：松配合) A:外螺 紋(可省略) B:內螺紋
英制螺紋： 英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等于螺距之倒數。例如每寸 8 牙之螺紋，其螺距為 1/8 寸。英制螺紋之表示法如下：
