Deublin旋轉接頭工作原理


Deublin旋轉接頭是輸送冷卻液或介質的精密機械部件，通過Deublin旋轉接頭將冷卻液或介質從固定源如泵輸送到旋轉部件如主軸及其切削刀具。典型的冷卻液是水基冷卻液，含85%~95%的水用于冷卻，2~12%的油劑用于切削刃潤滑，以及其它少量的化學物質用于水、油的融合和其它目的。Deublin旋轉接頭也可以輸送稱為小量潤滑（MQL）的油/氣，以及切削油，甚至是干燥的空氣。Deublin旋轉接頭的實際性能根據型號的不同而不同，細節請致電公司技術部。

在某些機床應用中，Deublin旋轉接頭用來夾緊或感應輸送液壓或氣體。

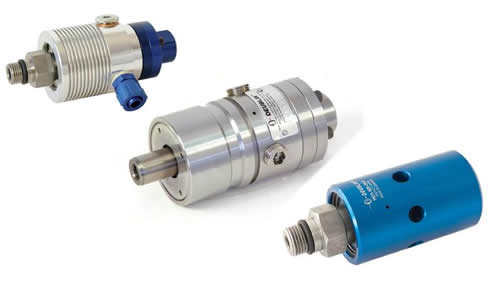

典型的Deublin旋轉接頭包括：轉體，與機床主軸同速旋轉；非旋轉部件，與轉體緊密貼合實現密封；殼體，連接供給軟管與非旋轉部件；密封，保持冷卻液無泄露通過。軸承支撐接頭采用一個或者多個軸承連接轉體與殼體。無軸承接頭不使用軸承，根據應用的不同，殼體可采用一個或多個出口連接。

密封是Deublin旋轉接頭的核心，在Deublin旋轉接頭高速旋轉時必須保持非常高的壓力，例如在20,000rpm的情況下，Deublin旋轉接頭1129系列冷卻液接頭的旋轉速度接近16英尺每秒（5米/秒），其液體壓力為2030ps（140bar）。為了保證精確密封、平穩旋轉及延長使用壽命，Deublin旋轉接頭密封采用獨特結構的精密研磨及復合材料以獲得2光帶的光學平滑度（每英寸百萬分之23或0.58微米）。此外，所有的Deublin旋轉接頭密封均采用特等碳化硅材料。因此，同其它簡易材料相比Deublin旋轉接頭密封具有出色的防磨損及防聚熱性能。Deublin旋轉接頭采用平衡式機械密封設計。采用這種技術，在不考慮工作壓力情況下，Deublin旋轉接頭密封接觸壓力與主軸側推力載荷均達到較小化。因此更加減少密封磨損，更延長使用壽命，性能更可靠。

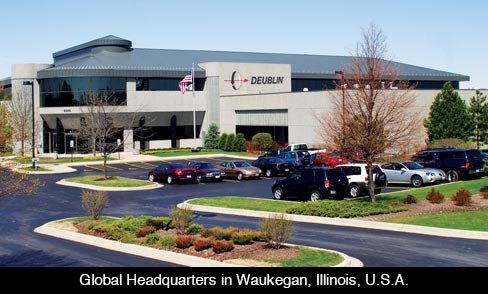

Deublin company公司簡介

美國DEUBLIN公司成立于1945年。是專業生產各種精密旋轉接頭、蒸汽接頭、虹吸管和各類內部膨脹管的廠家。該公司產品設計新穎，加工精良，性能可靠，不易泄漏，使用壽命長，維護方便，型號系列化。廣泛應用于造紙、冶金、鋼鐵、印刷、機械等行業，在世同行業中享有較高的聲譽。

DEUBLIN 的接頭用于幾乎無限寬廣的領域，廣泛地適用于各種材質、粘度、溫度、壓力及速度的應用。旋轉接頭是一種獨特專用的產品，因為它必須能夠在非常高速旋轉的同時承受非常高的壓力。要做到這一點，就必須使密封面達到幾近完美的配合，即密封必須微搭接，不考慮介質的壓力因素，而使加載在密封表面的負荷或壓力保持在低限度，并且能夠平滑穩定地旋轉及摩擦減少到低限度，以延長使用壽命并減少泄漏。

鋼鐵行業
Deublin旋轉接頭應用場合：冷軋廠、熱軋廠、熱軋廠、煉鋼廠等。
德國、奧地利、日本、意大利等冶金設備制造商，在范圍內幾乎100%選用美國Deublin公司的鋼鐵用旋轉接頭，并保證2年的使用壽命，真正使客戶和供應商達到了雙贏的局面。

印刷行業
在德國、法國、瑞士等高速印刷上，油墨的溫度會受到嚴格的控制來保證印刷過程所使用的非水性和水性油墨的印刷質量，杜布林接頭使密封面達到幾近完美的配合，即密封必須微搭接，不考慮介質的壓力因素，而使加載在密封表面的負荷或壓力保持在低限度，并且能夠平滑穩定地旋轉及摩擦減少到低限度，以延長使用壽命并保證無泄漏。

其他行業
加工中心及自動化生產線
塑料加工行業的BOPP拉膜機

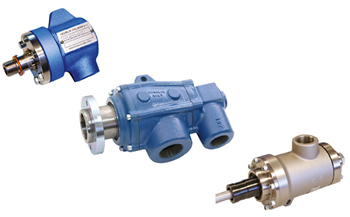

蒸氣用旋轉接頭
單通道低速氣體或液壓應用
適用于小型氣動離合器、各類液壓驅動的節距滑輪
具有特大工作能力傳輸大容量氣體或液壓油
建筑工程機械的旋轉接頭、
更多領域如造紙、機床、紡織、食品/飲料、汽車制造等

DEUBLIN產品包括：

氣體，液壓，冷卻劑接頭系列；
水接頭系列；蒸汽，熱油接頭系列；
軸連接接頭；
多通道接頭系列。

Deublin旋轉接頭品質卓越、性能超群在機床行業占有絕對的市場占有率。Deublin國內機床配套公司包括：北一大隈，工研精機，北一機床，北京精雕，沈陽機床，大連機床，齊二機床，秦川機床，濟二機床，濟一機床，青島遠洲機床，武重集團，無錫開源，齊重數控，青海華鼎，寶雞機床，普什寧江，云南CY，杭州機床，星火機床，江蘇多棱，桂林機床，四川長征；Deublin 國際機床配套公司包括：法世機床，通快Trumpf，山崎馬扎克Yamazaki Mazak ，吉德曼Gildemeister，天田Amada，大隈Okuma，森精機Mori Seiki，捷泰克特Jtekt，美艾格MAG，斗山英維高Doosan Infracore，阿奇夏米爾GF Agie Charmilles，舒勒Schuler，牧野Makino，哈斯Hass，伊瑪鉻Emag，維亞（WIA），百超Bystronic，斯萊福臨Korber Schleifring，哈挺Hardinge，發那科Fanuc。
